Расчет расхода теплоносителя по потребленной тепловой энергии. Скорость движения воды в трубах системы отопления.

На лекциях нам говорили, что оптимальная скорость движения воды в трубопроводе 0,8-1,5 м/с. На некоторых сайтах встречаю подобное (конкретно про максимальную в полтора метра в секунду).

НО в методичке сказано принимать потери на метр погонный и скорости — по приложению в методичке. Там скорости ну совсем другие, максимальная, что есть в табличке — как раз 0,8 м/с.

И в учебнике встретил пример расчета, где скорости не превышают 0,3-0,4 м/с.

Дак в чем же суть? Как вообще принимать (и как в реальности, на практике)?

Скрин таблички из методички прилагаю.

Расчет расхода теплоносителя теплого пола. Выясняем потребную тепловую мощность

Для расчета всех параметров будущего теплого пола – водяного или электрического – надо определить, сколько Ватт теплоты подать на обогрев конкретного помещения. Предлагаем посчитать требуемую мощность отопления простейшим способом – по площади либо объему комнаты.

Совет. Монтаж напольных греющих контуров – удовольствие недешевое. Цена работ с учетом материалов и комплектующих колеблется в диапазоне 5—8 у. е. за квадратный метр (без установки и подключения котла). Если вы планируете нанимать бригаду мастеров и не располагаете проектом системы отопления, требуйте выполнения всех расчетов от исполнителей, потом сравните результаты.

Расчет расхода теплоносителя теплого пола. Выясняем потребную тепловую мощность

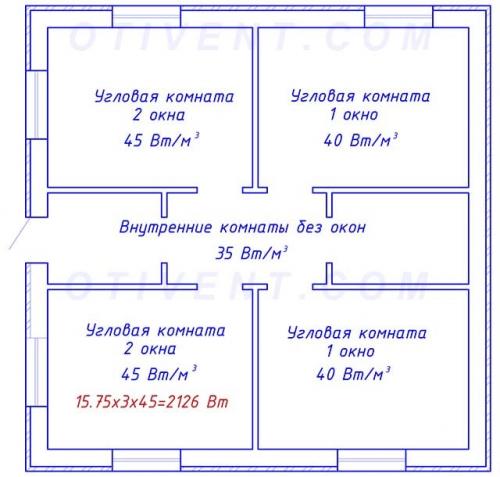

В качестве примера используем планировку небольшого одноэтажного дома 100 м² (по наружному обмеру), показанную на чертеже. Заметьте, угловые комнаты со световыми проемами и внешними стенами потеряют гораздо больше тепла зимой, нежели внутренние – коридор, санузел и прихожая. Нюанс учтен в предлагаемой методике:

  1. Путем обмеров и перемножения длин выясните квадратуру каждого помещения.
  2. Площади комнат с одной наружной стенкой и световым проемом умножьте на 0.1 кВт. К данной категории относятся и центральные помещения (в примере – прихожая, ванна и коридор).
  3. На обогрев комнат, расположенных в углах здания, потребуется выделить больше тепловой энергии. Квадратуру помещения с двумя внешними стенами и окном следует помножить на 0.12 кВт (кухня и детская).
  4. Если в угловой комнате присутствует 2 и более оконных проема, площадь умножается на 0.13 кВт (гостиная и спальня на планировке).

Расчет расхода теплоносителя теплого пола. Выясняем потребную тепловую мощность

Результаты вычислений – это требуемая теплоотдача отопительных контуров либо радиаторов в киловаттах отдельно по каждому помещению. С полученными цифрами можно переходить к следующему этапу расчета.

Примечание. Указанные величины справедливы для средней полосы РФ и Республики Беларусь. Для жилищ, расположенных на юге, значения тепловой мощности необходимо умножить на коэффициент 0.7. В северных регионах к результатам применяется повышающий коэффициент 1.5—2.

Вышеописанная методика не годится для комнат с потолками 3 и более метров. В подобных случаях потребное количество теплоты считается по объему помещений, умножаемому на 35, 40 или 45 Вт в зависимости от расположения внутри здания. Подробно расчет нагрузки на систему отопления изложен в отдельной статье.

Расчет расхода теплоносителя теплого пола. Выясняем потребную тепловую мощность

Расход воды в системе отопления онлайн. Калькулятор объема воды в системе отопления

Чтобы узнать необходимый объем у системы отопления при определённой мощности отопительного котла, используйте калькулятор объема воды в системе отопления .

Данный онлайн калькулятор быстро рассчитает максимальный объем системы отопления дома . Если таких расчетов не сделать, то это может привести к недостаточному прогреву помещения, неэффективной работе всей системы отопления и соответственно к лишним финансовым затратам.

Выберите вид радиаторов

Объём системы отопления, л.

Полезные формулы и данные для расчета систем отопления:

Формула для расчета объема жидкости в трубе:

V (объем) = S (площадь сечения трубы) * L (длина трубы)

Объём воды в системе можно рассматривать как сумму её составляющих:

V (системы отопления) = V (радиаторов) + V (труб) + V (котла) + V (расширительного бака)

Объёмы различных элементов системы отопления:

Объем воды в радиаторе (в литрах):

  • алюминиевый радиатор — 1 секция — 0,450 л.
  • биметаллический радиатор — 1 секция — 0,250 л.
  • новая чугунная батарея 1 секция — 1,000 л.
  • старая чугунная батарея 1 секция — 1,700 л.

Объем воды в 1 м.п. трубы (в литрах):

  • ø15 мм (G ½») — 0,177 л.
  • ø20 мм (G ¾») — 0,310 л.
  • ø25 мм (G 1,0″) — 0,490 л.
  • ø32 мм (G 1¼») — 0,800 л.
  • ø15 мм (G 1½») — 1,250 л.
  • ø15 мм (G 2,0″) — 1,960 л.

Если наш онлайн-калькулятор был Вам полезен, или Вы считаете что здесь есть что дополнить или изменить, то ниже оставьте пожалуйста свой отзыв.

Расчет расхода воды по тепловой нагрузке онлайн. Расчет мощности водяного калорифера приточной вентиляции онлайн

  • * Расчет расхода тепла калорифером или его мощность в кВт осуществляется онлайн калькулятором по формуле:
  • Q = L ∙ ρ ∙ c ∙ (tн– tп)
  • где:
  • L - расход воздуха - производительность приточной, либо приточно-вытяжной вентиляционной установки, м3
  • ρ - плотность в-ха - для расчетов принимается плотность при температуре +15С на уровне моря = 1,23 кг/м3
  • c - удельная теплоемкость в-ха, 1 кДж/(кг∙°С)
  • tн- температура наружного в-ха - т-ра наиболее холодной пятидневки обеспеченностью 0,92. Берется из СП 131.13330.2018 Строительная климатология, Таблица 3.1, графа 5.
  • tп- т-ра приточного в-ха после нагревателя системы вентиляции.
  • ** Если требуется рассчитать онлайн, до скольки градусов калорифер нагреет воздух в системе вентиляции, то калькулятор делает это так:
  • tп= Q / (L ∙ ρ ∙ c) + tн
  • *** Онлайн расчет расхода теплоносителя (воды) делается калькулятором по формуле:
  • G = 3600 ∙ Q / (св∙ (Tвх- Tвых))
  • где:
  • св- удельная массовая теплоемкость воды, 4,19 кДж/(кг∙°С)
  • Tвх- т-ра греющей воды на входе, °С
  • Tвых- т-ра обратной воды на входе, °С
  • **** Значение скорости в-ха в прямоугольном сечении водяного нагревателя и других элементов вентиляции рекомендиется расчитывать в диапазоне 2,5-3,0 м/с . Если она будет выше, то это приведет к увеличнию аэродинамического сопротивления и снижению эффективности работы калорифера.
  • Формула для онлайн расчета скорости на калькуляторе выглядит так:
  • v = L ∙ 1000 / (3,6 ∙ ш ∙ в)
  • где:
  • L - расход в-ха приточной установки, м3
  • ш - ширина сечения кал-ра, мм
  • в - высота сечения кал-ра, мм
  • ***** Диаметр труб, соединяющих водяной калорифер с источником тепла (котлом или центральным теплоснабжением) подбирается по скорости теплоносителя. Согласно рекомендации СНиП 2.04.05-91 (Отопление, вентиляция и кондиционирование), эта скорость, должна быть в диапазоне от 0,25 до 1,5 м/с . Если она больше, то в трубах может возникать шум, а если меньше - воздушные пробки.

Определение расчетных расходов теплоносителя в тепловых сетях. Гидравлический расчёт водяных тепловых сетей

Задачей гидравлического расчета является определение диаметров участков теплопроводов и потерь давления на этих участках, при которых потребители получают расчетное количество теплоты.

Гидравлический расчет водяных тепловых сетей произведён для отопительного и неотопительного периодов. Гидравлический расчет для неотопительного периода проведён с целью определения потерь давления на участках с известными диаметрами по расчетным расходам теплоносителя .

Гидравлический расчет водяных тепловых сетей произведён в два этапа. На первом этапе (предварительный расчет) определено расчетное значение внутреннего диаметра участков теплопроводов, м, по формуле /9, прил.4/:

(5.1)

где - удельные потери давления, Па/м, которые следует принимать: в магистральных трубопроводах - в пределах 30-80 Па/м, для ответвлений - по располагаемому перепаду давления, но не более 300 Па/м /11, с. 191/;

- плотность воды при температуре 70°С;

- коэффициент гидравлического трения, в предварительном расчете принимается равным значению 0,03.

По расчетному значению внутреннего диаметра по табл.5.1 МУ принято значение стандартного внутреннего диаметра , м, (минимальный диаметр участка тепловой сети /8, п.5.10/), после чего определена величина , Па/м, следя, чтобы она была в рекомендуемых пределах.

(5.2)

где - коэффициент гидравлического трения для области квадратичного закона;

- эквивалентная шероховатость внутренней поверхности стальных труб для водяных тепловых сетей /8, п.5.7/.

Расход теплоносителя в системе отопления многоквартирного дома. Как выбрать циркуляционный насос

Уютным жильё не назовёшь, если в нём будет холодно. И не важно, какая в доме мебель, отделка или внешний вид в целом. Всё начинается с тепла, а оно невозможно без создания системы отопления.

Недостаточно купить «навороченный» нагревательный агрегат и современные дорогие радиаторы — для начала нужно продумать и распланировать по деталям систему, которая будет поддерживать в помещении оптимальный температурный режим. И не важно, относится ли это к дому, где постоянно живут люди, или это большой загородный дом, маленькая дача. Без тепла жилым помещение не будет и находиться в нём будет не комфортно.

Для достижения хорошего результата нужно понимать, что и как делать, какие имеются нюансы в отопительной системе, и как они повлияют на качество обогрева.

Расчет расхода теплоносителя по потребленной тепловой энергии. Скорость движения воды в трубах системы отопления. 03

Когда делают монтаж индивидуальной системы отопления, нужно предусматривать все возможные детали её работы. Она должна выглядеть как единый сбалансированный организм, требующий минимума вмешательства со стороны человека. Мелких деталей тут нет – важным является параметр каждого устройства. Это может быть мощность котла или диаметр и тип трубопровода, вид и схема подключений отопительных приборов.

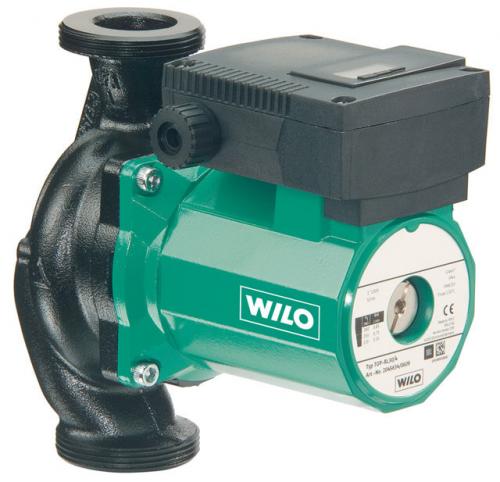

Без циркуляционного насоса сегодня не обходится ни одна современная отопительная система.

Два параметра, по которым выбирают этот прибор:

  • Q — показатель расхода теплоносителя за 60 минут, выраженный в кубометрах.
  • Н — показатель напора, который выражен в метрах.

Многие технические статьи и нормативные документы, а так же производители прибора пользуются обозначением Q.

Расчет расхода теплоносителя по потребленной тепловой энергии. Скорость движения воды в трубах системы отопления. 04

Заводы-изготовители, которые производят запорную арматуру, обозначают расход воды в системе отопления буквой G. Это создаёт небольшие сложности при расчётах, если не учитывать такие расхождения в технических документах. В данной статье будет применяться буква Q.

Оптимальный расход теплоносителя. Расчёт тепловой мощности системы отопления: предназначение, выполнение

Расчет тепловой мощности системы отопления

Оптимальный расход теплоносителя. Расчёт тепловой мощности системы отопления: предназначение, выполнение

Расчет тепловой мощности системы отопления следует проводить по методике, согласно которой расчетная тепловая нагрузка системы отопления для комнат жилых зданий Qот, в Вт, определяется по формуле

Qот = Qогр + Qв – Qбыт, (7)

где Qorp – основные и добавочные потери теплоты через ограждающие конструкции, Вт;

Qбыт – бытовые тепловыделения, Вт;

QB – расход теплоты на нагрев поступающего в помещение наружного воздуха, исходя из санитарной нормы вентиляционного воздуха, Вт.

Основные и добавочные потери теплоты через ограждающие конструкции Qorp, в ваттах, определяются путем суммирования потерь теплоты через отдельные ограждающие конструкции, которые вычисляются по формуле с округлением до 1 Вт:

Qогр = A∙K∙ (tв – tн)∙ n ∙ (1 + ∑β), (8)

где А – расчетная площадь ограждающей конструкции, м2;

К – коэффициент теплопередачи, Вт/(м2 ∙ °С);

tв, – расчетная температура внутреннего воздуха, оС;

Обратите внимание

tн – расчетная зимняя температура наружного воздуха, оС, равная средней температуре наиболее холодной пятидневки по прил. 1 ;

n – коэффициент, принимаемый в зависимости от положения ограждения по отношению к наружному воздуху; для наружных стен n=1 ;

β – добавочные потери теплоты в долях от основных потерь, определяемые в соответствии с рисунком .

— север (С); восток (В); северо-восток (СВ) и северо-запад (СЗ) – в размере 0,1;

— юго-восток (ЮВ) и запад (З) – 0,05

— в угловых помещениях дополнительно по 0,05 на каждое ограждение, если одно из ограждений обращено на С, В, СВ, СЗ и по 0,1 в других случаях (т.е. ЮВ и З).

Потери теплоты через внутренние ограждения конструкции помещений допускается не учитывать, если разность температур в этих помещениях равна 3 °С и менее.

Расчетную площадь ограждающих конструкций (с точностью до 0,1 м2) определяют по прил 2.

При определении площади наружных стен, площадь окон не вычитают, а вместо коэффициента теплопередачи окон берут разность между коэффициентами теплопередачи окон и стен. Сумма теплопотерь через наружные стены и окна при этом не изменяется.

При определении потерь теплоты через наружные двери их площадь следует вычитать из площади стен, и коэффициент теплопередачи принимать полностью, так как добавки на основные теплопотери у наружной стены и двери разные.

Ограждающие конструкции обозначают сокращенно:

НС – наружная стена, ДО – окно , Пл – пол, Пт – потолок, ДД – двойная дверь, ОД – одинарная дверь.

Важно

Все помещения номеруют поэтапно по ходу часовой стрелки. Помещения подвального этажа номеруют с № 01 , помещения первого этажа – с № 101 , помещение второго этажа – с № 201 и т. д. Номера проставляются на планах в центре рассматриваемых помещений.

Внутренние вспомогательные помещения: коридоры, санузлы, кладовые, ванные комнаты и другие, не имеющие наружных стен, отдельно не номеруются. Теплопотери этих помещений через полы и потолки относят к смежным с ними комнатам.

Теплопотери через отдельные ограждения каждого помещения суммируют. Теплопотери лестничной клетки определяют как для одного помещения. Каждую лестничную клетку обозначают буквами А, Б и т. д.

Бытовые теплопоступления Qбыт, Вт , для жилых комнат определяют по формуле

Qбыт = 10∙ Ап, (9)

где Ап – площадь пола помещения, м2

Расход теплоты Ов, Вт, на нагревание инфильтрующегося воздуха для комнат жилых зданий определяют по выражению

Qв = 0,28∙ Lн∙ ρ∙ С∙ (tв — tн)∙ k, ( 10)

где Lн – расход удаляемого воздуха, в м3 , не компенсируемый подогретым приточным воздухом; для жилых зданий – удельный нормативный расход 3 м3/ч на 1 м2 жилых помещений, следовательно, Lн = 3АП;

ρ – плотность воздуха, равна 1,2 кг/м3 ;

С – удельная теплоемкость воздуха, равная 1 кДж/(кг °С);

tв, tн – то же, что и в формуле (8)

k – коэффициент учета влияния встречного потока в конструкциях, равный 0,7 – для стыков панелей стен и для окон с тройными переплетами; 0,8 – для окон и балконных дверей с раздельными переплетами;1,0 – для одинарных окон, окон и балконных дверей со спаренными переплетами и открытых проемов и стеклопакетов.

Расчеты потерь теплоты ведут в табличной форме на специальном бланке (табл.3).

Пример 1.2. Для условий примера 1 . 1 определить потери теплоты через ограждающие конструкции жилой угловой комнаты №101 (рис. 2). Расчет сводим в табл. 3.

Определенная по формуле (8) суммарная величина теплопотерь через ограждающие конструкции комнаты 101 равна 830 Вт.

Совет

Пример 1.3. Для условий примеров 1.1 и 1.2 определить расчетную тепловую нагрузку системы отопления жилой комнаты 101 .

По формуле ( 10) определяем потери теплоты на инфильтрацию

Qв = 0,28∙ 3∙ 15, 7∙ 1 ,2∙ 1 ∙ (20 + 23)∙ 1 = 680 Вт.

По формуле (9) определяем бытовые теплопоступления в комнате

Qбыт = 10∙ 15, 7 =157 Вт.

                                                                Q — требуемое количество тепла, необходимое для обогрева всего помещения, Вт S — отапливаемая площадь помещения, м? Значение 100-150 Ватт является удельным показателем количества тепловой энергии, приходящейся для обогрева 1 м?.

                                                                Расчет расхода теплоносителя по тепловой нагрузке калькулятор. Расчет калорифера: онлайн-калькулятор расчета мощности и расхода теплоносителя

                                                                При конструировании системы воздушного отопления используются уже готовые калориферные установки.

                                                                Для правильного подбора необходимого оборудования достаточно знать: необходимую мощность калорифера, который впоследствии будет монтироваться в системе отопления приточной вентиляции, температуру воздуха на его выходе из калориферной установки и расход теплоносителя.

                                                                Для упрощения производимых расчетов вашему вниманию представлен онлайн-калькулятор расчета основных данных для правильного подбора калорифера.

                                                                С помощью него вы сможете рассчитать:

                                                                1. Тепловую мощность калорифера кВт. В поля калькулятора следует ввести исходные данные об объеме проходящего через калорифер воздуха, данные о температуре поступаемого на вход воздуха, необходимую температуру воздушного потока на выходе из калорифера.
                                                                2. Температуру воздуха на выходе . В соответствующие поля следует ввести исходные данные об объеме нагреваемого воздуха, температуре воздушного потока на входе в установку и полученную при первом расчете тепловую мощность калорифера.
                                                                3. Расход теплоносителя . Для этого в поля онлайн-калькулятора следует ввести исходные данные: о тепловой мощности установки, полученные при первом подсчете, о температуре теплоносителя подаваемого на вход в калорифер, и значение температуры на выходе из устройства.

                                                                Расчета калориферов, в качестве теплоносителя которых используется вода или пар, происходит по определенной методике. Здесь важной составляющей являются не только точные расчеты, но и определенная последовательность действий.

                                                                Добавление по теме

                                                                Обратите внимание!

                                                                Если вы не найдете ответ на свой вопрос в этой статье, то посмотрите вопросы наших читателей. Может быть кто-то уже задавал вопрос, похожий на ваш:

                                                                • Как обосновать использование электрокалориферов для фотолаборатории
                                                                • Как произвести расчет калорифера по площади помещения
                                                                • Подбор мощности и количества калориферов для двух помещений 20*70 + 20*70 м

                                                                где:

                                                                L — объемное количество нагреваемого воздуха, м.куб/час p — плотность воздуха при средней температуре (сумму температуры воздуха на входе и выходе из калорифера разделить на два) — таблица показателей плотности представлена выше, кг/м.куб

                                                                Определяем расход теплоты для нагревания воздуха

                                                                где:

                                                                G — массовый расход воздуха, кг/час с — удельная теплоемкость воздуха, Дж/(кг•K), (показатель берется по температуре входящего воздуха из таблицы) t нач — температура воздуха на входе в теплообменник, °С t кон — температура нагретого воздуха на выходе из теплообменника, °С

                                                                Вычисление фронтального сечения устройства, требующегося для прохода воздушного потока

                                                                Определившись с необходимой тепловой мощностью для обогрева требуемого объема, находим фронтальное сечение для прохода воздуха.

                                                                Фронтальное сечение — рабочее внутреннее сечение с теплоотдающими трубками, через которое непосредственно проходят потоки нагнетаемого холодного воздуха.

                                                                Расход теплоносителя формула. Расчет расхода холодоносителя

                                                                Расчет расхода холодо- или теплоносителя – одна из задач, с которой сталкиваются инженеры в ходе проектирования и наладки систем холодоснабжения. Например, если известна холодопроизводительность, то часто требуется определить расход жидкости в системе. И наоборот, если на схеме указан расход холодоносителя, нужно определить, какую холодильную мощность он обеспечит.

                                                                Расчет расхода холодоносителя в системе онлайн

                                                                Для расчета расхода холодоносителя онлайн воспользуйтесь калькулятором ниже. В качестве исходных данных должна быть указана холодильная мощность системы и параметры холодоносителя.

                                                                Если же известен расход холодоносителя и его параметры, программа определит холодопроизводительность системы.

                                                                Расчет расхода холодоносителя в системе онлайн
                                                                кВт
                                                                кг/м3
                                                                кДж/(кг·°C)
                                                                °C
                                                                °C
                                                                Результаты расчета
                                                                м3
                                                                л/с
                                                                кг/с
                                                                кг/ч
                                                                Расчет холодильной/тепловой мощности блока по расходу онлайн
                                                                кг/м3
                                                                кДж/(кг·°C)
                                                                °C
                                                                °C
                                                                Результаты расчета
                                                                Холодильная/тепловая мощность кВт
                                                                Ссылка на этот расчет:

                                                                Для удобства пользователей онлайн-калькулятор сразу выдает расход в м3/с, м3/ч, л/с, кг/с и кг/ч.

                                                                Как определить расход холодоносителя в системе холодоснабжения

                                                                Базовая формула, на основе которой выполняются вычисления, имеет следующий вид:

                                                                Q = c · m · dT , где

                                                                • Q – количество теплоты
                                                                • с – теплоемкость теплоносителя
                                                                • m – масса теплоносителя
                                                                • dT – изменение температуры теплоносителя (разница температур между прямым и обратным потоками)

                                                                Данная формула статична: в ней нет такого параметра, как время. Поэтому, например, в ней фигурирует масса теплоносителя, а не его расход. Чтобы придать динамики, нужно обе части уравнения разделить на время. Тогда слева от знака равенства будет мощность, а справа вместо массы – расход теплоносителя. Получим:

                                                                • M = QХ/ (с · dT) – для массового расхода (кг/с)

                                                                Важный момент – не запутаться в размерностях. В первую очередь это касается расхода. Чтобы получить расход в м3/с, надо расход в м3/ч разделить на 3600, а расход в л/с разделить на 1000. Если мощность измеряется в Вт, то теплоемкость следует брать в Дж/(кг·°С), если в кВт, то в кДж/(кг·°С).

                                                                Упрощенные формулы для расхода теплоносителя в типовых случаях

                                                                Полученные формулы могут быть упрощены, если известен тип теплоносителя и разность температур. Так, в подавляющем большинстве систем холодоснабжения применяется чистая вода (ρ = 1000 кг/м3; с = 4.2 кДж/(кг·°С)) или 40% раствор этиленгликоля в воде (ρ = 1070 кг/м3; с = 3.5 кДж/(кг·°С)), а перепад температур составляет dT = 5°С.

                                                                Подставив указанные численные значения, получим для чистой воды:

                                                                • Mвода= QХ / 21 – массовый расход для чистой воды (кг/с)

                                                                  Для быстрого укрупненного расчета можно принять единую формулу и для воды, и для гликоля: G = QХ/ 20 или QХ· 5 / 100 (умножить на 5 и отнять два нуля).

                                                                  Например, при QХ= 200 кВт получим точный расход воды G = 200/21 = 9,5л/с и расход гликоля 10,7л/с, а укрупненная формула даст результат 200/20 = 10л/с.

                                                                  И наоборот, если на схеме указан расход по воде G = 17.5л/с при dT = 5°С, то для определения холодильной мощности блока нужно умножить этот расход на 20: QХ= 17.5 · 20 = 350кВт (точное значение 367кВт).
