Расчет батарей по высоте потолка – хороший способ добыть данные с максимальной точностью. Это позволит выяснить тепловую мощность батареи отопления с учетом объема определенной комнаты. Точный же объем батареи определяется после того, как наступает понимание, сколько тепла необходимо.

Но тут в дело вступает СНиП со своими нормами. Так появляется первый норматив — 41 ватт. Именно столько энергии потребуется 1м³ обычного дома в многоэтажке для тепла. Если квартира обладает стеклопакетами или стенами с утеплением, то значение падает до 34 Вт. Это число умножается на итоговый объем, который получается, умножая S помещения на высоту.

Следующий пример улучшит понимание того, как проводить расчет радиаторов отопления частного дома. Итак, гостиная имеет 30м² по площади и 4м в высоту. Эти числа умножаются и получается ее объем – 120м³. Дальше это умножается на 41 либо 34 ватт (зависит от особенностей). В итоге, мощность будет 4 920 или 4 080 Вт.

Также необходимо посчитать, например, части устройства из алюминия, чтобы объем одной секции алюминиевого радиатора не вызвал в дальнейшем проблем с котлом и местом. Итоговое число делится на теплоотдачу каждой. Она указана в документации. Например, равна 204 Вт. Тогда гостиной потребуется 24 (4 920/204) или же 20 (4 080/204) секций.

Теплоотдача одной секции

Только по материалу батареи делятся на несколько видов. А ведь они представляются в разных моделях, формах, размерах, производителях и др. Поэтому требуется расчет секций радиатора для каждой отдельно.

А как же узнать, сколько кВт в 1 секции батареи? С этим поможет документация, где производитель обязан вписать эти данные. Но знать примерные показатели никогда не помешает. Если рассматривать пример радиаторов с межосевым расстоянием 500 мм, то одна секция в основном имеет следующие значение:

• Чугунные – 120 ватт или 0,120 киловатт;
• биметаллические – 185 Вт (о,185 кВт);
• алюминиевые – 190 Вт или 0,19 кВт.

Но опять же, учитывание множества важных деталей позволит посчитать более точные требования по мощности.

Также расчет количества секций радиаторов отопления нельзя проводить с уверенностью без понимания, сколько метров покрывает одна секция и какова площадь. Например, она 20 м². Учитывая нормы по СНиПу и имеющиеся числа, выходит следующее:

• Чугунная – 1,4 – 1,5 м² и 13 штук на комнату;
• биметаллическая – 1,8 м² 11 частей;
• алюминиевая – 1,9 – 2 м² и 10 для помещения.

Паспортная и реальная теплоотдача радиатора

Вроде, информация о теплоотдаче всегда указывается в технических документах и расчет батарей отопления на площадь не представляет никаких трудностей. Но имеется проблема при столкновении с реальностью.

Показатель изготовителей всегда указывается на основании нескольких условий:

• Подключается боковым или диагональным способом;
• 360 кг/час – столько воды проходит через прибор;
• разница температур теплоносителя и воздуха комнаты — 70 °C.

Разумеется, в реальности радиатор будет приносить гораздо меньше тепла. Связано это с меньшими числами последнего пункта. Поэтому паспортные данные в большинстве случаев не стоит сразу использовать для калькуляций. Они должны подвергнуться корректировке.

Сколько секций биметаллического радиатора нужно на 1м2. Третий способ: по площади комнаты

Для этого способа нужно посчитать площадь комнаты. Измерьте длину и ширину комнаты и перемножьте эти значения. Далее можно воспользоваться калькулятором на одном из многочисленных сайтов, посвященных подбору отопительного оборудования. Нужно ввести площадь комнаты, выбрать теплоотдачу одной секции выбранного радиатора, которую можно посмотреть в описании технических характеристик той или иной модели, указать вид подключения.

Расчет на таком калькуляторе будет приблизительным, потому что не будут учтены индивидуальные особенности помещения, реальная, а не «по документам» температура теплоносителя, тепловые потери и т. д.

В техпаспорте все характеристики указаны для максимальной температуры теплоносителя — 90–95 °C. В реальности она не выше 70 °C в многоквартирных домах, и не выше 85 °C — в частных (это максимум, который может дать газовый котел). Так что добавьте 20–30% к числу секций, рассчитанных с учетом теплопотерь.

Чтобы вручную рассчитать количество радиаторов по площади, нужно использовать условную норму: на обогрев 1 м2 — 100 Вт тепловой мощности. В реальности требуется мощность 50–60 Вт, но чтобы учесть все допущения и возможную плохую работу системы отопления, лучше взять показатель в 100 Вт/м2. Если потолки в доме выше 3 м — радиаторы лучше считать по объему комнаты (второй способ).

Для подсчета важно учесть тепловые потери — они показывают количество энергии, которая уходит из помещения. Мощность радиаторов в комнате должна быть выше суммарного значения теплопотерь, чтобы перекрыть их. Посмотрите в таблице ниже коэффициенты теплопотерь и запишите каждый из девяти коэффициентов на листок бумаги — у вас должны получиться девять значений. Например, если у вас двухкамерные стеклопакеты, то коэффициент К1 у вас будет 1.

1 секция радиатора на сколько квадратов. Расчет по кубатуре помещения

Предлагаемая методика также не претендует на высокую точность, но по сравнению с расчетом на основе площади помещения она дает результаты, более соответствующие реальному положению дел. Самая большая проблема в данном случае – правильная трактовка норм СНиП, по которым для обогрева одного кубического метра жилой площади необходимо затратить 41 кВт мощности. Так как этот параметр описывает систему организации отопления в стандартном панельном здании, расчет количества радиаторов отопления в частном доме будет не совсем точным. Но примерное представление о том, как ее следует проектировать, он дает.

В первую очередь, нужно умножить площадь помещения на его высоту. Например, для комнаты в 30 квадратных метров с потолками в 3,5 метра итоговая цифра будет 105 м куб. (30 * 3,5). После этого ее нужно умножить на 41 (нормы требуемой тепловой мощности для одного «куба»): 105 * 41 = 4305 Вт (примерно 4,3 кВт).

Вычисление оптимального количества радиаторов выполняется очень просто. Прежде всего, выясните теплоотдачу одной сегмента, после чего разделите на это значение полученную ранее цифру. В нашем примере имеем 26 секций (4305 / 170 = 25,3235). Для получения более достоверного результата есть смысл использовать несколько корректирующих коэффициентов:

• угловая комната: +20%;
• батарея задекорирована решеткой или экраном: +20%;
• дом плохо утеплен, основной материал, из которого сделаны стены, – крупногабаритная панель: +10%;
• помещение находится на последнем или первом этаже: +10%;
• в комнате больше одного окна или оно одно, но очень большое: +10%;
• рядом расположены неотапливаемые помещения (особенно, если в них отсутствует часть стен): +10%.

Профессиональный подход

Как рассчитать батареи отопления для частного дома, если нужна очень высокая точность с минимально возможными допусками. В этом случае есть смысл воспользоваться методикой, которая предполагает наличие нескольких уточняющих коэффициентов. Она имеет определенные допуски, но итоговый результат позволит смонтировать такую отопительную систему, которая будет учитывать все особенности помещения.

Формула расчета имеет следующий вид: Q = 100 * S * X1 * X2 * X3 * X4 * X5 * X6 * X7. Q – количество тепла (в ваттах на квадратный метр), которое необходимо обеспечить для конкретного помещения), S – его площадь, а X1-X7 – несколько уточняющих коэффициентов.

X1: класс остекления оконных проемов (особо уточним, он не учитывает количество самих проемов)

• Двойное остекление: 1,27.
• 2-слойный стеклопакет: без коррекции.
• 3-слойный стеклопакет: 0,85.

X2: уровень теплоизоляции стен (может быть скорректирован установкой внешних утепляющих конструкций)

• Недостаточная (одинарная кладка, нет дополнительных навесных блоков): 1,27.
• Хорошая (слой утеплителя или двойная кирпичная кладка): без коррекции.
• Высокая: 0,85.

X3: отношение площади окон и пола

• 50%: 1,2.
• 40%: 1,1.
• 30%: без коррекции.
• 20%: 0,9.
• 10%: 0,8 (часто встречающийся случай в складских помещениях, но в частных домах встречается очень редко).

X4: средневзвешенная температура воздуха для наиболее холодной недели в году (в градусах Цельсия)

• -35 и менее: 1,5.
• От -35 до -25: 1,3.
• От -25 до -20: 1,1.
• От -20 до -15: 0,9.
• От -15 до -10: 0,7.

X5: внешние стены

• Одна: 1,1;
• Две: 1,2;
• Три: 1,3;
• Четыре: 1,4.

X6: тип помещения, находящегося над комнатой, для которой производится расчет

• Чердак, лишенный принудительного отопления: без коррекции.
• Отапливаемый чердак: 0,9.
• Жилое помещение с собственным отоплением: 0,8.

X7: высота потолков (в метрах)

• Менее 2,5: без коррекции.
• От 2,5 до 3: 1,05.
• От 3 до 3,5: 1,1.
• От 3,5 до 4: 1,15.
• От 4 до 4,5: 1,2.

Как рассчитать количество радиаторов в доме, исходя из предложенной методики? Представим себе, что у нас есть дом из двух комнат – 20 и 25 м кв.. В одной из них – двойное остекление, в другой – тройной стеклопакет. Уровень теплоизоляции высокий. Соотношение окон и пола – 1:1. Самая низкая температура – 17 градусов ниже нуля. В доме 2 внешних стены, над комнатами находится неотапливаемый чердак, а высота стен – 3,1 м.

• 1 комната (S=20 м2). 100 * 20 (S) * 1,27 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 3077,87.
• 2 комната (S=15 м2). 100 * 15 (S) * 0,85 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 1544,99.

После этого нужно разделить полученные значения на теплоотдачу одной секции радиатора (например 170 Вт / м кв.):

• 1 комната: 3077,87 / 170 = 19 (18,1051).
• 2 комната: 1544,99 / 170 = 10 (9,0881).

Именно такое количество секций будет оптимальным и достаточным.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/skolko-sekciy-radiatorov-nuzhno-na-tretiy-sposob-po-ploshchadi-komnaty

Расчет радиаторов отопления по площади калькулятор. Калькулятор расчета количества секций радиаторов отопления: делаем правильный расчет количества секций на комнату

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

Некоторые разъяснения по работе с калькулятором

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты , которые и внесут необходимые коррективы, учитывающие различные нюансы.

— Площадь помещения – хозяевам известна.

— Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.

— Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.

— Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.

— Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.

— Степень утепления стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.

— Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.

— Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.

— Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.

— Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.

— Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

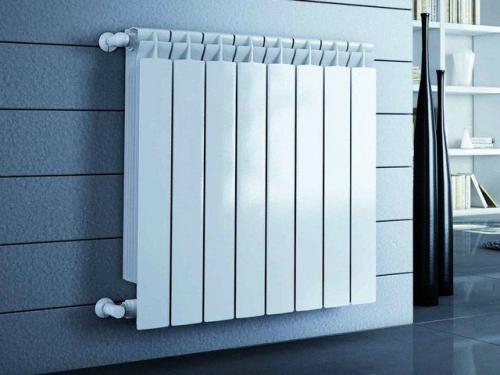

алюминиевый радиатор отопления

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным , алюминиевым и биметаллическим радиаторам отопления.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/chugunnye-radiatory-i-raschyot-ih-moshchnosti-dlya-pomeshcheniya-osnovnye-raschety

Сколько секций радиатора нужно на 18 квадратов. Формула расчета количества секций радиаторов отопления

Существуют два способа:

1. Любительский.
2. По формуле.

Каждый из представленных способов имеет право на жизнь, поэтому рассмотрим подробно оба.

Любительский способ

Его применяют сантехнические мастера, не имеющие профильного образования, но работающие на практике. Он наиболее актуален для стандартных квартир с одинаковой планировкой и высотой потолков до 2,7 метра. Если нет точных расчетов, мастер посчитает количество секций радиатора именно так:

1. Рассчитать площадь комнаты S = Д х Ш;
2. S/2 + 1 – полученный результат это необходимое число секций для обогрева комнаты.

В цифровом выражении для комнаты, длиной 5 метров и шириной 4 метра, это выглядит следующим образом:

• 5 х 4 = 20/2 + 1 = 11 секций.

Приблизительно на каждый квадратный метр площади со стандартными потолками до 2,7 метра необходим источник тепла в 100 Вт. На комнату в 20 квадратов необходимо тепла 2000 Вт или 2КВт. Одно отделение биметаллического радиатора с межосевым расстоянием 50 мм. отдает, согласно документации, мощность порядка 180 Вт.

Этот метод считается неточным, но им пользуются мастера при быстром оценочном подсчете работ или продавцы в магазинах теплотехнического оборудования.

По формуле

Данный способ используется для расчета тепловых потерь помещения и особенно актуален для пространств со сложной формой. Для начала немного теории: идеальным считается помещение, в котором суммарная мощность всех источников тепла равна тепловым потерям. Они подсчитываются не по площади, а по объему обогреваемого пространства.

Формула выглядит так:

Р = 41Вт х V х К1 х К2 х К3 х К4 и т. д., где:

• Р – суммарные тепловые потери;
• 41Вт – достаточный размер необходимого тепла на кубический метр помещения, согласно нормативным актам СНиП;
• V – объем помещения (Длина х Ширина х Высота);
• К1 коэффициент тепловых потерь от оконных проемов, подсчитывается соотношением площади остекления к площади пола. Если площадь остекления равна 10% от площади пола, то коэффициент равен 0,8. Если 20%, то 09, 30% единице и так далее;
• К2 – качество остекления. Обычные деревянные окна, которые продуваются и обмерзают зимой, имеют показания 1,25. Пластиковые окна с двойным стеклопакетом имеют показатель 1, а с тройным энергоэффективным профилем – 0,8;
• К3 – теплоизоляция стен. Низкие изоляционные свойства панельных домов равны 1. Кирпичные дома – 0,83. Энергоэффективные дома с высокой степенью изоляции – 0,75. К строениям с высокими изоляционными показателями относятся каркасные финские дома и современные многоэтажки с дополнительным утеплением стен;
• К4 – величина показателя зависит от климатических особенностей региона. Для северных это – 1,25, для средних – 1, для южных – 0,75;
• К5 – количество внешних углов помещения со стороны улицы. Это значит, если в гостиной только одна наружная стена – К5 равен 1. Один наружный угол – 1,1. Два наружных угла 1,2 и так далее.
