Соединение чугунного радиатора с трубой. Преимущества чугунных батарей
Соединение чугунного радиатора с трубой. Преимущества чугунных батарей
Почему-то, когда требуется заменить старые чугунные радиаторы, большинство потребителей ищут альтернативу из других видов металла. Это происходит по простой причине, что они не знают, как выглядят современные образцы батарей из чугуна. У них не только ровная красивая поверхность, которая стильно смотрится практически в любом интерьере, но и новые технические параметры, которые значительно лучше советских аналогов.
Установка чугунных радиаторов отопления нового поколения позволяет сэкономить средства, как на изделиях, так и их подключении. Их не придется подгонять под существующую систему обогрева и докупать дополнительные переходники. При всем этом, они обладают рядом преимуществ перед старыми чугунными батареями:
- Вес новых моделей стал в два раза меньше. Если раньше секция радиатора весила порядка 8 кг, то теперь 3.5-4 кг.
- Так как их внешняя поверхность перестала быть «ребристой», а приобрела гладкую ровную поверхность, то теплоотдача новых устройств стала выше. В старых моделях она составляла 110 Вт, а в новых – порядка 130-140 Вт.
- Устойчивость к качеству теплоносителя у них осталась прежней, а так как каналы достаточно широкие, то чистить их придется намного реже, чем те же биметаллические или алюминиевые секции.
- Зная, как правильно подключить чугунную батарею, можно забыть на ближайшие 20-30 лет о холоде в квартире. Именно такой срок гарантии дают производители на свою продукцию, хотя средний показатель эксплуатации составляет 50-60 лет.
- Рабочее давление в новых чугунных радиаторах по-прежнему 9-12 атмосфер (рабочее) при испытательных 15-ти атмосферах. Они идеально подходят для многоквартирных домов не выше 6 этажей.
При всех своих новых плюсах, этим устройствам свойственны те же минусы, что и у старых «гармошек». Прежде всего, это их хрупкость. Их нельзя ударять, а тем более ронять, но подключение чугунных радиаторов отопления нового поколения позволяет произвести это если не единолично, то по крайней меры без бригады строителей. Со старыми образцами так не получалось, учитывая, что вес одной секции был 7-8 кг, а в батарее их могло быть 12 и более.
Так как цена новых чугунных конструкций невелика, показатели теплоотдачи выше, а вид более стильный, то следует обратить внимание именно на них, тем более что их устаревшие аналоги славно служили людям десятилетиями.
Переходник с чугунной батареи на пластик. Соединение чугунного радиатора с трубой
Какие фитинги нужны для подключения радиатора отопления, изготовленного из чугуна или алюминия? Нужно ли комплектовать отопительный прибор какой-либо запорной или регулирующей арматурой? В нашей статье мы постараемся дать читателю советы по выбору оптимального набора оборудования и по его монтажу.

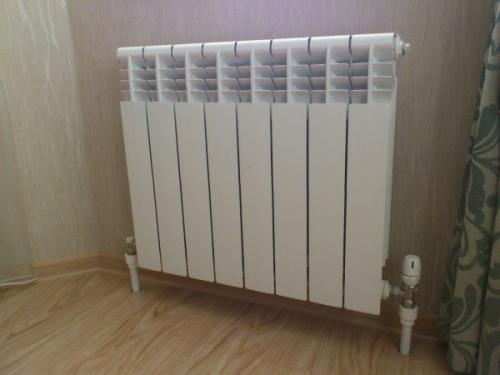

Один из вариантов подключения отопительного прибора.
Сгоны и американки
Что это такое
Начнем с небольшого экскурса в историю.
Совсем недавно по историческим меркам — какие-то двадцать-двадцать пять лет назад — в нашей стране массово продавались и использовались всего три типа отопительных приборов:
- Конвекторы, представлявшие собой змеевик из стальной трубы с напрессованными на нее для увеличения теплоотдачи стальными же пластинами.
Отечественный дизайн, бессмысленный и беспощадный.
Уточним: опционально в их конструкции могли присутствовать декоративный экран и жалюзи для регулировки теплоотдачи.
- Пластинчатые радиаторы — две штампованные стальные пластины, проваренные по периметру. Теплоноситель передвигался по лабиринту пазов между ними.
- Чугунные секционные радиаторы. Они, думается, не нуждаются в представлении, поскольку и сейчас установлены в большинстве квартир.
Способа крепления предусматривалось всего два:
- Сварка . Приваривались к подводкам исключительно конвектора: их механическая прочность и срок службы, как минимум не уступающий продолжительности эксплуатации стояков и подводок, не предполагали демонтажа для ремонта или замены.
- Сгоны . Муфта (в случае конвектора или пластинчатого прибора) или радиаторная пробка (в случае секционного радиатора) сгонялась по длинной резьбе на подводке, одновременно наворачиваясь на резьбу прибора или вкручиваясь в нее. Затем соединение герметизировалось подмотанной контргайкой.
Первые алюминиевые радиаторы монтировались по старинке — на сгонах. Однако через несколько лет массово распространились простенькие фитинги — американки, включавшие разъемные соединения с накидной гайкой и резиновым уплотнителем. Их главным достоинством стал простой и быстрый демонтаж прибора: операция, ранее занимавшая до получаса, теперь отнимала не более минуты и не требовала больших усилий.
Алюминиевый отопительный прибор подключен современными фитингами.
Справка: чугунная радиаторная пробка из нового радиатора может быть выкручена газовым ключом номер 2.
Чтобы справиться со старой прикипевшей пробкой, его приходится удлинять рычагом или использовать ключ номер 4.
При этом пробка нередко не выкручивается, а в буквальном смысле слова разрывается пополам, лишаясь резьбы.
Есть ли у американки недостатки? В сущности, недостаток лишь один: прочность соединения ограничена качеством резинового уплотнителя и плотностью его прижима. При большом давлении в контуре (например, при гидроударе) именно уплотнитель и сравнительно тонкая накидная гайка американки оказываются слабым звеном.
Рекомендации
Выводы, которые сделал для себя автор, наверняка будут оспорены многими другими специалистами; однако они вполне однозначны.
- В системах центрального отопления с характерной для них большой вероятностью превышения штатного давления лучше использовать привычные резьбовые сгоны.

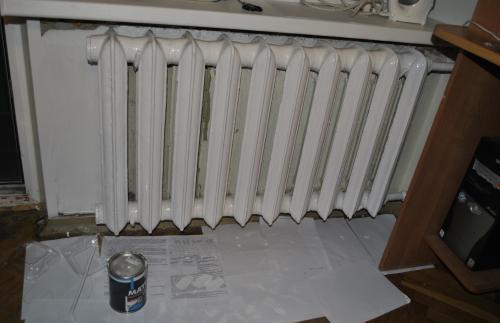

Чугунный радиатор в системе ЦО подключен на сгонах.
- Американки желательно применять в автономных системах.
Набор фитингов
Теперь давайте выясним, каким будет комплект фитингов для радиаторов в том и в другом случае.
Подключение на сгонах
Для классического в многоквартирном доме бокового подключения радиатор комплектуется следующим набором:
На верхних этажах домов с нижним розливом комплектация дополняется краном Маевского, который устанавливается в расточенную под него верхнюю глухую пробку. Размеры фитингов для радиаторов определяются диаметром подводок; как правило, он соответствует ДУ20 (3/4 дюйма). Сгоны (длинные резьбы) обычно бывают нарезаны непосредственно на подводке.
Полезно: лучшие резьбовые фитинги для чугунных радиаторов традиционно изготавливаются из того же чугуна.
Радиаторных пробок под чугунные радиаторы из стали или латуни в продаже, в общем-то, и не найти; контргайки из латуни слишком хрупки, а стальные со временем намертво прикипают к стальному сгону и не поддаются разборке.
Чугунные контргайки, произведенные по ГОСТ 8961-75.
Подключение на американках
В этом случае единственные фитинги для подключения радиаторов отопления — это сами американки в количестве двух штук. Одна из их резьб вворачивается в проходную пробку радиатора, вторая — в муфту или элемент запорно-регулирующей арматуры.

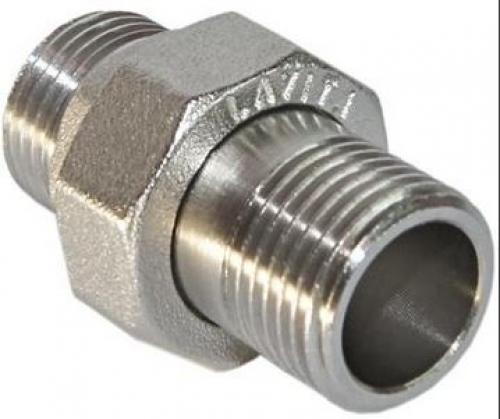

Для соединения крана в радиаторной пробкой используются американки с резьбами «папа-папа».
При монтаже отопления своими руками полезно знать несколько тонкостей.
- При большом количестве секций радиатора предпочтительно не боковое подключение, а диагональное или снизу вниз. В этом случае для соединения с фитингом вам потребуются одна проходная пробка с правой резьбой и одна — с левой.
Как подключить чугунные батареи к пластиковым трубам. Как устроен радиатор отопления
Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – мощность секции чугунного радиатора ), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

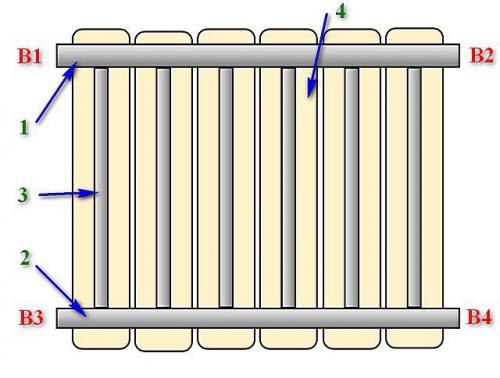

Очень упрощенно – схема устройства большинства радиаторов отопления
1 – Верхний коллектор;
2 – Нижний коллектор;
3 – Вертикальные каналы в секциях радиатора;
4 – Теплообменный корпус (кожух) радиатора.
Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.
И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток.
