Общая черта их объединяющая — материал изготовления, а именно чугун. При упоминании чугунных батарей на ум сразу же приходят классические чугунные радиаторы-гармошки, которые устанавливались и до сих пор исправно служат в:

• Дошкольных и школьных учебных заведениях,
• Медицинских учреждениях (больницах и поликлиниках),
• Во всех жилых помещениях (общежитиях, квартирах, частных домах и дачах),
• Государственных и общественных организациях.

Классический пример батареи-гармошки можно встретить повсеместно.

В подавляющем большинстве это модель МС-140 или МС-90. Других моделей массового выпуска в прошлый период не наблюдалось.

Справедливости ради отмечу, что в прошлые годы малыми сериями выпускались модели Минск-110, НМ-140, НМ-150, Р-90, РКШ и другие. В настоящее время они не производятся, а сфера их применения ограничивалась близлежащими к производителю регионами.Так какой же вес одной секции чугунной батареи старого образца? Какую величину содержит заводская инструкция? И здесь одной цифрой ответить не получится, поскольку играют роль габариты секции.

К примеру, чугунная батарея серии МС-140 имеет 2 разновидности (межосевое расстояние):

• 300 мм,
• 500 мм.

Соответственно, если речь о МС-140-300, то усредненный вес одного ребра чугунной батареи составляет 5,7 кг. А если речь о МС-140-500, то одна такая секция покажет на весах 7,1 кг.

Вес зависит от габаритов секции.

Также довольно часто встречаются серии МС-90. В сравнении со 140 серией, вес секции чугунной батареи старого образца равняется 6,5 кг при 500 мм.

У моделей МС-90 и МС-140 разница заключается в меньшей глубине секции.

Давайте подведем промежуточный итог: мы определили 3 разных веса наиболее распространенных серий (МС-90 и МС-140) — 6,5 кг, 5,7 кг и 7,1 кг соответственно. Можно ли считать эти величины окончательными?

Нет, и вот почему.

Нормативный документ, регламентирующий порядок производства чугунных радиаторов

Существующий стандарт (ГОСТ 8690-94) описывает основные параметры и размеры выпускаемых радиаторов. Что касается веса секций, то данный норматив содержит значение удельной массы, равное 49,5 кг/кВт.

Данный стандарт распространяется на блочные и чугунные отопительные радиаторы, предназначенные для эксплуатации в системах отопления с температурой теплоносителя до 150 °С (423 К) и избыточным рабочим давлением до 0,9 МПа (9 кгс/см2).

По факту производитель должен соответствовать указанным значениям, а вот вес отдельной секции ГОСТом не регламентирован. На практике это выражается тем, что продукция разных предприятий отличается по весу.

По состоянию на начало 2017 года мне известна продукция нескольких предприятий, выпускающих радиаторы МС-140, их модификации и изделия собственной разработки:

• Литейно-механический завод (Украина, Луганск),
• Завод отопительного оборудования (Республика Беларусь, Минск),
• Котельно-радиаторный завод (Россия, Нижний Тагил),
• «Декарт» (Россия, Новосибирск),
• «Сантехлит» (Россия, Брянск).

Давайте рассмотрим выпускаемый ассортимент, и определим, сколько весят чугунные батареи от разных производителей.

Нижний Тагил

Предприятие-изготовитель выдает паспорт на каждое изделие с указанием количества секций.

Из чугуна предприятие выпускает 4 модели:

Производитель из Белоруссии

«Барельеф» — одноканальный секционный радиатор современного дизайна.

Данный производитель предлагает 9 видов чугунных радиаторов:

Сантехлит

С прошлого года предприятие простаивает, но его продукция все еще продается в магазинах.

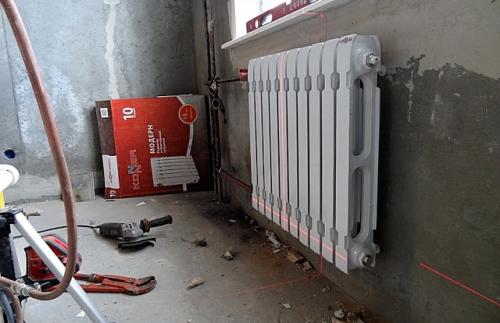

Вес одной секции чугунной батареи мс-90. Сколько весит секция чугунной батареи

МС 90

Радиатор МС-90 может выглядеть как четырех- или семисекционная конструкция. Эти батареи идеально подходят к российским тепловым сетям. Возможна установка в производственных и жилых помещениях.Технические характеристики:

• Тепловая мощность – от 130 Вт;
• Ширина одной секции – от 7,1 – 9 см;
• Высота – от 58 – 58,1см;
• Глубина – от 9 см;
• Объем – от 1,15 – 1,45 л;
• Вес 1 секции – от 5,48 – 6,5 кг;
• Расстояние между осями – от 50 см;
• Температура – до 130 градусов;
• Рабочее давление – 9 – 12 атм.

МС 140

Секционные радиаторы МС 140 – это единственная модель, «дожившая» до наших дней со времен СССР. Считается одной из самых популярных. Применяется в помещениях с низким подоконником.Технические характеристики:

• Тепловая мощность – от 130 – 160 Вт;
• Ширина одной секции – от 9,3 – 6,65 см;
• Высота – от 38,8 – 58 см;
• Глубина – от 14 см;
• Объем – от 1,11 – 1,45 л;
• Вес одной секции – от 5,4 – 6,65 кг;
• Расстояние между осями – от 30 – 50 см;
• Температура – до 130°С;
• Давление рабочее – 9 – 12 атм.

Среди плюсов радиаторов старого образца стоит отметить:

• Практичность;
• Высокую устойчивость к коррозии;
• Возможность использования любого теплоносителя;
• Высокую инертность.

К минусам по-прежнему относятся тяжеловесность и непрезентабельный внешний вид.

Современные модели

В России выпускначался не так давно, ранее радиаторы поставлялись из Европы и Китая. Впрочем, до сих пор импортные конструкции считаются более качественными, однако, и стоят они значительно дороже.

Вес секций иностранных батарей зависит от производителя. Например, масса звена популярной чешской модели Viadrus STYL 500 составляет 3,8 кг, а вес секций моделей китайской фирмы Konner колеблется от 3,5 до 4,75 кг (в зависимости от индивидуальной теплоотдачи).

Известным российским брендом является фирма EXEMET, выпускающая батареи MODERN, один «зуб» которых весит 3,3 кг.

Современные модели выглядят гораздо привлекательнее: они могут иметь плоскую переднюю панель и ровную поверхность. Некоторые установки полностью готовы к эксплуатации, другие же требуют окраски.

Основные расчеты

Проектируя систему отопления, требуется рассчитать вес радиатора и необходимое. Расчеты ведутся на основании мощности одной секции отопительного прибора (для классического изделия из чугуна это 170 Вт) и теплового расчета помещения.Чтобы подсчитать необходимое количество секций и итоговый вес чугунного радиатора, следует учесть площадь и, которые зависят от характеристик материалов, из которых возведены стены, наличия утепления. Также требуется обратить внимание на количество окон и вид оконных систем.

Для панельного дома оптимальная величина теплового потока составляет 0,041 кВт/м3, для кирпичного – 0,034 кВт/м3, для зданий с утепленными стенами (независимо от материала, из которого они возведены) – 0,02 кВт/м3.

Учитывая немалый вес одной секции, количество звеньев в стандартном радиаторе варьируется от 4 до 10. В большом помещении удобнее установить два-три прибора отопления по 4-5 секций вместо того, чтобы монтировать один крайне тяжелый радиатор с числом звеньев более 10-ти.

Таким образом,– самый тяжеловесный вариант системы отопления, что создает трудности при установке, но, несмотря на это, радиаторы из чугуна – оптимальные устройства для поддержания тепла в квартире, проверенные временем. Оборудование не нуждается в особом уходе, а тяжелый вес и сложности монтажа компенсируются долговечной службой и работоспособностью.

Сколько весит чугунная батарея 12 секций. О чугунных батареях

Радиатор из чугуна принадлежит к классике жанра. Его применяют уже более 100 лет и полностью вытеснить с рынка пока еще неспособна ни одна современная модель. Чугунные радиаторы пользуются спросом благодаря характеристикам самого материала.

Важными преимуществами чугуна являются:

1. Устойчивость к коррозии,
2. Долговременность эксплуатации,
3. Нетребовательность к качеству теплоносителя,
4. Отличная теплопередача,
5. Нетребовательность в применении.

Не может быть все так гладко, и два недостатка все же находятся.

• Один кроется в массе . Сколько весит секция чугунной батареи? Вес 1 секции чугунного радиатора составляет примерно 7,5 кг. Благодаря несложным умозаключениям можно прийти к выводу, что стандартная батарея из 7 секций будет весить 52,5 кг. Чтобы обеспечить комфортную температуру в комнате, одной секции нагревательного элемента, как правило, недостаточно. Исходя из данных обстоятельств, осуществляя надежность конструкции, приходится продумывать способы крепления радиаторных элементов к стене. Давайте произведем расчет на примере. Советская модель МС 140 , которая до сих пор присутствует на рынке, имеет немалую массу — 7,12 кг. Объем ее одной секции составляет 1,5 литра воды, общая масса получается равной 8,62 кг. Тепловая мощность при этом равна примерно 170 Вт. Сколько нужно секций для обогрева комнаты площадью 20 м2? Если необходимо обогреть комнату 20 м2, то потребуется 12 секций, тогда масса будет составлять 85,4 кг, плюс вода – 103,4кг.
• Вторым отрицательным моментом чугуна является его хрупкость . Поэтому, чтобы осуществить перенос изделия с большой массой и его крепление, необходимо все манипуляции с ним проделывать максимально осторожно, предотвращая малейшие удары во избежание невидимых глазу микротрещин. Так как в процессе работы с неизбежным ростом давления в сети отопления, образовавшиеся трещины начнут увеличиваться, что закончится протечками радиатора.

Сколько весит чугунная батарея на 10 секций. Современные отопительные радиаторы из чугуна

Для настенного крепления существуют новые изделия из серого чугуна от различных производителей, чья масса гораздо меньше традиционных МС 140. Например, чешский радиатор отопления Viadrus STYL 500, изображенный на рисунке.

Его характеристики таковы: масса 1 секции – 3.8 кг, вместительность по воде – 0.8 л, итого выходит 4.6 кг. При располагаемом тепловом потоке 140 Вт на нашу комнату 20 м2 потребуется 14 шт, что по весу будет 64.4 кг вместе с водой. Данный показатель на 40% меньше, чем у МС 140, а разделив его на 2 части (по 32 кг каждый прибор), становится ясно, что возможна установка чугунных радиаторов на стены из пористого бетона без специальных дополнительных придумок. Еще более легкую конструкцию предлагает российский производитель, продающий свои отопительные приборы под брендом EXEMET, а именно модель MODERN.

Здесь одна секция радиатора весит всего 3.2 кг при теплоотдаче 93 Вт, в помещение 20 м2 необходимо 22 секции общей массой 70.4 кг. Этот показатель тоже достаточно хороший, особенно если учитывать, что фирма изготавливает эти батареи с возможностью напольной установки.

Нельзя не сказать несколько слов о таком продукте, как винтажная чугунная батарея, чей вес еще больше советской МС 140 и в некоторых случаях достигает 14 кг. Эти отопительные приборы своим внешним видом напоминают старинные, устанавливаемые в резиденциях и усадьбах в далеком XIX веке.

Изображенная на рисунке модель EXEMET FIDELIA имеет вес 12 кг при теплоотдаче 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным – 154 кг. Но как видно на изображении, здесь вопрос установки решается иначе: первая и последняя секции имеют ножки для размещения нагревателя на полу.

Источник: https://alyuminievye-batarei.aystroika.info/stati/ves-odnoy-sekcii-chugunnogo-radiatora-rossiyskogo-i-zarubezhnogo-proizvodstva

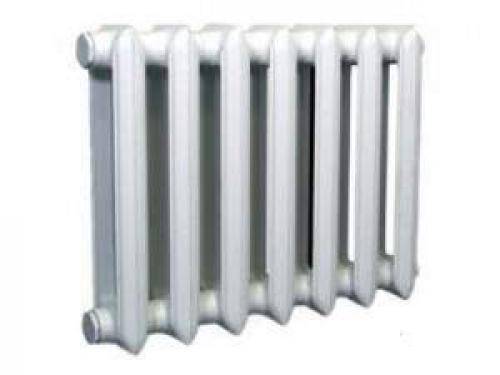

Сколько весит чугунная батарея 8 секций. Общие характеристики чугунных радиаторов

Обычный чугунный радиатор состоит, как правило, из 5-10 секций. Количество секций зависит от желаемого теплового эффекта. Чем больше секций, тем больше теплоотдача и температура в доме. Тем более, что установить можно радиатор, состоящий из любого количества секций: чугунные батареи, также как и биметаллические, могут быть разделены. Это позволит создать наиболее комфортную обстановку.

Радиаторы советских квартир

Большой вес не является проблемой при эксплуатации: главное правильно произвести монтаж батареи. Узнать, сколько весит радиатор чугунный 10 секций можно путем простых расчетов. Одна секция современного радиатора весит 7,1 килограмм, а значит, 10 секций будут весить 71 килограмм.

https://youtube.com/watch?v=x7I5HOChqig

Вот некоторые из них:

• устойчивость к образованию коррозии;
• толстые стенки, которые являются гарантией долговечности;
• возможность использовать теплоносители любого качества;
• отличная теплоаккумулирующая способность;
• продолжительный срок эксплуатации;
• большое внутреннее сечение, благодаря которому чугунные радиаторы не приходится часто чистить.

Батареи МС-140 производства Беларуси

Стандартные модели чугунных батарей имеют межосевое расстояние 300 либо 500 миллиметров. Однако встречаются и модели, имеющие большую высоту – межосевое расстояние у которых достигает 800 миллиметров. Кроме того, выпускаются промежуточные модели, у которых межосевое расстояние составляет 350 миллиметров. Глубина может быть разной – 110, 99 или 92 миллиметра. Ширина секций чугунных радиаторов составляет от 35 до 60 миллиметров.

Источник: https://alyuminievye-batarei.aystroika.info/stati/ves-sekcii-radiatora-chugunnogo-skolko-vesit-odna-sekciya

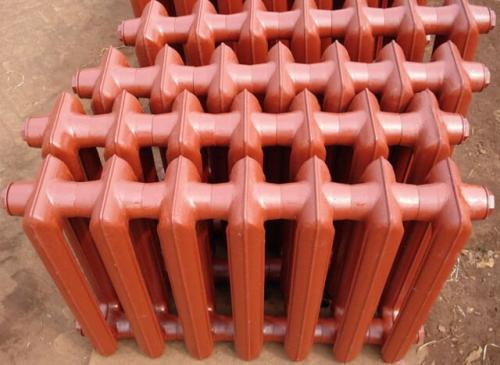

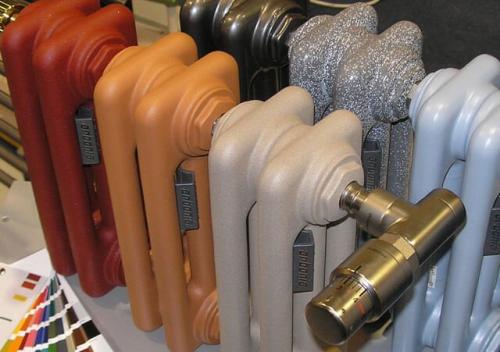

Сколько весит чугунная батарея ссср. Масса стандартных отопительных приборов

И традиционные, и дизайнерские экземпляры объединены материалом изготовления, которым является чугун.

И сейчас повсеместно встречаются исправно служащие классические радиаторы в форме гармошки, установленные:

• в школах и детских дошкольных учебных учреждениях;
• в поликлинических отделениях и больницах;
• в помещениях жилфонда – квартирах, частных домовладениях, общежитиях;
• в учреждениях общественного и государственного назначения.

Обычно это модели МС-140 или МС-90, так как в прошлые годы других отопительных приборов массового производства не было. Малыми сериями представлены чугунные изделия НМ-150, РКШ, Минск – 1110 и другие, но на сегодняшний день их уже не производят. Так какой же вес одной секции чугунной батареи старого образца? И в данном случае, точной цифры нет. Объясняется это тем, что данная величина зависит от параметров секции.

Например, батарея серии МС-140 бывает двух модификаций в зависимости от межосевого промежутка, который равен 300 или 500 миллиметров. Если речь идет о модели МС-140-300, тогда средний вес секции около 5,7 килограммов, а когда о приборе МС-140-500, то 7,1 килограмма.

Нередко можно встретить изделие серии МС-90, у которого вес секции чугунного радиатора составляет 6,5 килограмма при расстоянии между осями 500 миллиметров. Отличие между моделями МС- 90 и 140 заключается в разной глубине секций.

Можно ли считать, что вес радиаторов этих популярных серий, равный 6,5, 5,7 и 7,1 килограммов, окончательный? Ответ отрицательный и этому имеется объяснение. Дело в том, что действующий ГОСТ 8690-94, который является нормативным документом, регламентирующим производство батарей из чугунных сплавов, указывает на их основные размеры.

Относительно того, сколько весит секция чугунной батареи старого образца, то этот норматив указывает на удельную массу — 49,5 кг/кВт. Данное стандартное значение распространяется на радиаторы, которые предназначаются для эксплуатации в системах теплоснабжения с температурой теплоносителя не превышающей 150 градусов при избыточном рабочем давлении максимум 0,9 МПа (9 кгс/см²).

При производстве отопительных приборов производители должны обеспечить соответствие продукции данным значениям, а вот то, сколько весит одна секция чугунной батареи, ГОСТ не регламентирует. В результате масса радиаторов, изготавливаемых на разных заводах, отличается.

На сегодняшний день наиболее известна продукция нескольких промпредприятий, которые выпускают модификации серии МС-140 и приборы собственной разработки. Среди них: белорусский завод отопительного оборудования, российские «Декарт» и «Сантехлит» и другие.
