Таблица гидравлического расчёта систем водяного отопления. Сводная таблица результатов гидравлического расчета трубопроводов систем отопления

Таблица гидравлического расчёта систем водяного отопления. Сводная таблица результатов гидравлического расчета трубопроводов систем отопления

(2.43)

где- сумма коэффициентов местных сопротивлений на рассчитываемом участке трубопровода;v– скорость теплоносителя, м/с; ρ – плотность теплоносителя, кг/м³.

Ориентировочные значения коэффициентов местных сопротивлений системы отопления приведены в таблице 2.12. При расчете отдельных участков теплопровода местное сопротивление тройников и крестовин относят лишь к расчетному участку с наименьшим расходом теплоносителя; местные сопротивления отопительных приборов, котлов и подогревателей учитывают поровну в каждом примыкающем к ним теплопроводе.

После этого находят общие потери давления Rl + Z на каждом участке и суммарную потерю давления в рассчитываемом кольце..

Диаметры трубопроводов считаются подобранными правильно, если имеется некоторый (5-10%) запас давления в кольце на неучтенные местные сопротивления и возможные неточности в монтаже системы отопления, т.е должно быть выполнено условие

P

Если это условие не выполняется, то следует произвести перерасчет (изменить диаметры труб) некоторых участков циркуляционного кольца.

После расчета главного циркуляционного кольца выполняют гидравлический расчет остальных колец. Из них некоторые кольца могут иметь общие расчетные участки с главным циркуляционным кольцом.

Так, например, кольцо а-б-г (рис.2.2) имеет общие расчетные участки №№1…5, 10…13 с главным циркуляционным кольцом, а кольцо а-д не имеет общих участков с ним.

Расчетное (располагаемое) циркуляционное давление кольца а-д равно расчетному давлению главного циркуляционного кольца. Исходя из этого средняя удельная потеря давления на трение в трубопроводах этого кольца по формуле 2.43 составляет

где Р – располагаемое давление, Па ; ∑l_а-д– длина всех расчетных участков кольца а-д.

В системе отопления, приведенной на рис.2.2. Р для кольца а-д равно расчетному циркуляционному давлению главного кольца, м.

Пример гидравлического расчета двухтрубной системы отопления. Расчет двухтрубной системы отопления с гидравлическим описанием

Время диктует такие условия, при которых человек ищет для себя наиболее экономичный выход из положения. Что является сейчас основным в жизни каждой семьи?

На первом месте среди прочих коммунальных удобств – отопление. Отопление пошло по пути индивидуального формата. Это связано и с простотой подбора более комфортного уровня в квартире или доме, и по экономическим соображениям.

Котельная центрального отопления очень часто не рассчитана на остановки-пуски. Трубопроводы теплотрасс изношены настолько, что лишний пуск выявляет целый ряд порывов в системе.

А индивидуальный вариант отопления  не несет никаких проблем. Жарко – отрегулировал температуру, холодно – отрегулировал температуру. А если на улице оттепель, то можно и выключить индивидуальный котел.

Недостатки двухтрубной системы

Но человек не останавливается на достигнутом рубеже. Если в вашем доме смонтирована система индивидуального отопления, то вы можете наблюдать такую ситуацию, при которой в дальних комнатах температура ниже, чем в ближайших от котла комнатах.

В чем причина? А причина скрыта в том, что монтажники (чтобы не морочить себе голову) выполняют монтаж теплопровода в вашем доме вездетрубой одного диаметра.

В тупиковых двух трубных системах отопления движение горячей воды в подающей магистрали противоположно движению остывшей воды в обратной магистрали.

В двух трубной тупиковой  схеме, длина циркуляционных колец неодинакова, чем дальше от котла расположен нагревательный прибор, тем больше протяженность циркуляционного кольца, и наоборот, чем ближе отопительный прибор расположен к главному стояку, тем меньше протяженность циркуляционного кольца.

В тупиковых системах добиться одинаковых сопротивлений в коротких и более отдаленных циркуляционных кольцах трудно, поэтому отопительные приборы, близко расположенные к главному стояку, будут прогреваться значительно лучше.

При этом нарушается тепловой баланс. Поэтому в последней комнате у вас температура будет ниже, чем в первой.

Особенно это ощутимо в морозные ночи. Конечно, как-то сбалансировать обогрев можно, если открыть все внутренние двери, но ведь это не всегда возможно.

Обычно закрыты двери в детскую комнату, в комнату, где старшие дети выполняют домашнее задание и т.д.

 Решения проблемы в системе отопления.

Многие специалисты советуют регулировать температуру в отдельных комнатах с помощью обратных вентилей или кранов . Да, это дает шанс, но настроить может только специалист , и настройка продержится до ближайшего изменения температуры на улице. Есть ли другие варианты соблюдения теплового баланса? Да , такие варианты существуют. Вот один из них – двухтрубная  отопительная система, с разностью диаметров.

Гидравлический расчет двухтрубной системы отопления.

В чем смысл этого предложения? Смысл очень простой, но, в то же время, потребует несколько иного отношения к монтажу.

Если у вас установлен отопительный котел с выходным диаметром 32 мм, то трубная разводка выстраивается следующим образом.

До первого тройника вы монтируете трубу диаметром 32 мм.

От первого тройника на радиатор отходит труба 16 мм, т.е. минимального диаметра.

От первого тройника до второго монтируется труба диаметром 25 мм.

Со второго тройника на радиатор уходит труба опять же диаметром 16 мм.

Между вторым и третьим радиатором монтируется труба диаметром 20 мм, и на радиатор отходит труба 16 мм.

Такая система автоматически соблюдает регулировку обогрева разных комнат или помещений.

Принципы монтажа двухтрубной системы

Как вы заметили – везде на радиаторы отходит труба диаметром 16 мм. А как поступить, если радиаторов больше?

В таком случае выходную трубу с диаметром 32 мм разделяем на два плеча диаметром по 25 мм, далее на два плеча, а от них на два радиатора.

Дальше идет два плеча диаметром 20 мм. Если этого недостаточно, то можно завершить разводку двумя плечами диаметром 16 мм. При этом количество радиаторов увеличится до восьми.

Если при подобном варианте трубной схемы температура в разных комнатах будет все равно несколько различаться, то для подгонки параметров необходимо будет провести регулировку вентилями или кранами на радиаторах

.

Описанная схема походит для котла отопления с выходом 32 мм, но существуют котлы и с другими диаметрами выходного патрубка. Для каждого диаметра придется подбирать диаметры труб.

Необходимо учитывать, что при увеличении количества радиаторов будет уменьшаться эффективность системы в целом.

Гидравлический расчет системы отопления excel. Назначение гидравлического расчета отопления

Пример схемы отопления с учетом расчетных данных

При работе любой системы теплоснабжения неизбежно возникает гидравлическое сопротивление при движении теплоносителя. Для учета этого параметра необходим гидравлический расчет двухтрубной системы отопления. Его суть заключается в правильном выборе компонентов системы с учетом их эксплуатационных качеств.

Фактически гидравлический расчет систем водяного отопления представляет собой сложную процедуру, во время выполнения которой учитываются все тонкости и нюансы. На первом этапе следует определиться с требуемой мощностью отопления, выбрать оптимальную схему разводки трубопроводов, а также тепловой режим работы. На основе этих данных делается гидравлический расчет системы отопления в Excel или специализированной программе. Итогом вычислений должны стать следующие параметры водяного теплоснабжения:

• Оптимальный диаметр трубопровода . Исходя из этого можно узнать их пропускную способность, тепловые потери. С учетом выбора материала изготовления будет известно сопротивление воды о внутреннюю поверхность магистрали;
• Потери давления и напора на определенных участках системы . Пример гидравлического расчета системы отопления позволит заранее продумать механизмы для их компенсации;
• Расход воды ;
• Требуемую мощность насосного оборудования . Актуально для закрытых систем с принудительной циркуляцией.

На первый взгляд гидравлическое сопротивление системы отопления сложно. Однако достаточно немного вникнуть в суть вычислений и потом можно будет их сделать самостоятельно.

Для теплоснабжения небольшого дома или квартиры также рекомендуется выполнять расчет гидравлического сопротивления системы отопления.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/4-gidravlicheskiy-raschet-sistemy-otopleniya-4-gidravlicheskiy-raschet-truboprovodov-sistemy

Гидравлический расчет системы отопления программа. Программа HERZ C.O.

Программа HERZ C.O. предназначена для гидравлического расчета одно- и двухтрубных систем отопления и охлаждения, при проектировании новых систем, а также для регулирования существующих в реконструируемых зданиях (например, после утепления здания), имеет возможность расчета систем, где теплоносителем являются гликолиевые смеси.

Программа предоставляет возможность для выполнения полностью всех гидравлических расчетов оборудования, в рамках которых:

• подбираются диаметры трубопроводов;
• анализируется расход воды в проектируемом оборудовании;
• определяются потери давления в оборудовании;
• определяются гидравлические сопротивления циркуляционных колец, с учетом гравитационного давления, связанного с охлаждением воды в трубопроводах и потребителях тепла;
• подбираются настройки регуляторов разницы давления, устанавливаемых в местах выбранных проектировщиком (основание стояков, разветвления и т.д.);
• учитываются требуемые авторитеты термостатических вентилей;
• уменьшается избыток давления в циркуляционных кольцах путем подбора предварительных настроек вентилей;
• учитывается необходимость для обеспечения соответствующего гидравлического сопротивления участка с потребителем тепла.

В программе применено много решений, облегчающих и улучшающих работу. Наиважнейшие из них это:

• графический процесс ввода данных;
• представление итогов расчетов на схеме и поэтажных планах;
• развитая контекстная справочная система, вызывающая информацию, как об отдельных командах программы, так и подсказку относительно вводимых данных;
• многооконная среда, позволяющая одновременно просматривать много типов данных, итогов и т.д.;
• простая совместная работа с принтером и плоттером, функция предварительного просмотра страниц перед печатью и выводом на плоттер;
• богатая диагностика ошибок и функция их автоматического поиска, как в таблице, так и на схеме;
• быстрый доступ к каталожным данным труб, отопительных приборов и арматуры.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/gidravlicheskiy-raschet-sistemy-otopleniya-ot-do-gidravlicheskiy-raschet-sistemy-otopleniya

Гидравлический расчет системы отопления -- пример. Пример №6 - Самая важная ошибка в гидравлическом расчете системы отопления

На примерах №1 - №5 мы понимаем как программа рассчитывает потери в основном циркуляционном кольце. Теперь усложним задачу, разделим потребителя на два полностью идентичных по характеристикам.

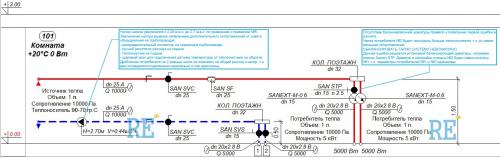

Приведем расчетную схему к виду, более похожему на стандартный этажный распределительный коллектор системы отопления.

Напор насоса увеличился с 2.28 м.в.с. до 2.7 м.в.с. по сравнению с примером №5. Увеличение напора вызвано появлением дополнительного сопротивления от нового оборудования на трубопроводах:
- распределительный коллектор на подающем трубопроводе
- ручной регулятор расхода на подаче
- теплосчетчик на подаче
- шаровый кран для подключения датчика температуры от теплосчетчика на обратке.
Дробление потребителя на 2 равные части не повлияло на общий расход и напор, т.к. два потребители подключены паралельно и они идентичны.

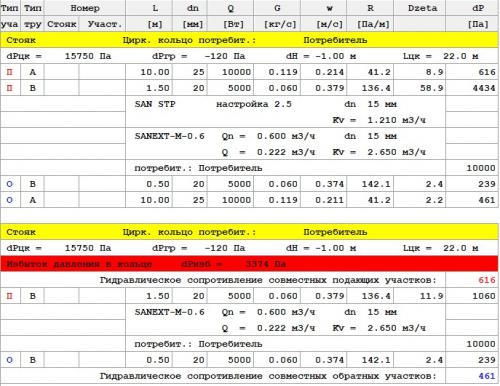

Программа Auditor C.O. версии 3.8., в данном случае, рассчитывает главное циркуляционное кольцо следующим образом:

Отсутствие балансировочной арматуры на трубопроводе потребителя №2, привело к появлению первой ошибки в расчете.

Другими словами, через потребителя №2 будет проходить на 21% больше теплоносителя, т.к. он имеет меньшее сопротивление. Следовательно, у потребителя №1 будет "холодно", а у потребителя №2 "жарко". Это самая часто возникающая и самая важная ошибка в гидравлическом расчете.

Данная ошибка решается двумя путями:

1. Удалением с трубопровода потребителя №1 балансировочного клапана, чтобы выровнять сопротивления, а следовательно и расходы.
2. Установкой балансирующего клапана, например клапан Sanext STP на трубопровод №2, для таких же целей.

Диаметр и настройка клапана №2 будет равна клапану №1, т.к. параметры потребителей №1 и №2 одинаковы.

Гидравлический расчет отопления онлайн. Калькулятор трубопровода

Наш универсальный онлайн-калькулятор позволяет выполнить полный гидравлический расчет простого трубопровода , то есть определить гидравлическое сопротивление, потери напора по длине по всему участку или на 1 погонный метр, узнать средний расход воды. Расчет выполняется по принципу, описанному в СНиП 2.04.02-84 (СП 31.13330.2012) «Водоснабжение. Наружные сети и сооружения», более подробно с теорией можно ознакомиться ниже. Оптимальная скорость воды в трубе от 0.6 м/с до 1.5 м/с, максимальная – 3 м/с. Обращайте внимание на единицы измерения и материал трубопровода, это важно. Для того чтобы получить результат гидравлического расчета, корректно заполните поля калькулятора и нажмите кнопку «Показать результат».

Гидравлический расчет системы отопления методичка. Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R _ср .

Для расчета R _cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где – давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где – сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где – расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента  можно определить из табл.5.1.

Таблица 5.1 – Значение  в зависимости от расчетной температуры воды в системе отопления

(), 0 C

, кг/(м 3 К)
