Теплоотдача радиаторов отопления таблица. Сравнительные выводы

Теплоотдача радиаторов отопления таблица. Сравнительные выводы

Как показывает приведенная таблица сравнения теплоотдачи радиаторов отопления, самыми эффективными в плане мощности являются биметаллические нагреватели . Напомним, что они представляют собой алюминиевый оребренный корпус с находящимся внутри прочным сварным каркасом из металлических трубок для протока теплоносителя. По всем параметрам этот вид нагревателей пригоден для установки как в теплосетях высотных домов, так и в частных коттеджах. Единственный их недостаток – высокая стоимость.

Немного ниже теплоотдача алюминиевых радиаторов, хотя они легче и дешевле биметаллических. По испытательному и рабочему давлению приборы из алюминия также можно ставить в зданиях любой этажности, но при условии: наличии индивидуальной котельной с узлом водоподготовки. Дело в том, что алюминиевый сплав подвержен воздействию электрохимической коррозии от некачественного теплоносителя, свойственного центральным сетям. Радиаторы из алюминия лучше устанавливать в отдельных системах.

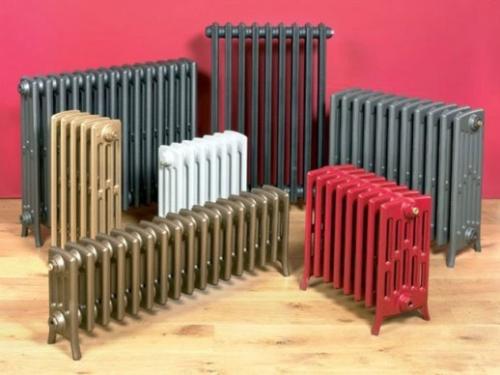

Резко отличаются от других чугунные радиаторы , теплоотдача которых значительно ниже при большой массе и емкости секций. Казалось бы, при таком сравнении им не найдется применения в современных системах обогрева. Тем не менее традиционные «гармошки» МС-140 продолжают пользоваться спросом, их главный козырь – долговечность и стойкость к коррозии. И действительно, серый чугун, из которого методом литья изготавливаются МС-140, спокойно служит до 50 лет и более, при этом теплоноситель может быть каким угодно.

Кроме того, обычная чугунная батарея обладает большой тепловой инерцией в силу своей массивности и вместительности. Это значит, что при отключении котла радиатор остается теплым еще долгое время. Что же касается рабочего давления, то нагреватели из чугуна не могут похвастать высокой прочностью. Приобретать их для сетей с высоким давлением воды рискованно.

Теплоотдача радиатора алюминиевого. Сравнительные выводы

Как показывает приведенная таблица сравнения теплоотдачи радиаторов отопления, самыми эффективными в плане мощности являются биметаллические нагреватели. Напомним, что они представляют собой алюминиевый оребренный корпус с находящимся внутри прочным сварным каркасом из металлических трубок для протока теплоносителя. По всем параметрам этот вид нагревателей пригоден для установки как в теплосетях высотных домов, так и в частных коттеджах. Единственный их недостаток – высокая стоимость.

Немного ниже теплоотдача алюминиевых радиаторов, хотя они легче и дешевле биметаллических. По испытательному и рабочему давлению приборы из алюминия также можно ставить в зданиях любой этажности, но при условии: наличии индивидуальной котельной с узлом водоподготовки. Дело в том, что алюминиевый сплав подвержен воздействию электрохимической коррозии от некачественного теплоносителя, свойственного центральным сетям. Радиаторы из алюминия лучше устанавливать в отдельных системах.

Резко отличаются от других чугунные радиаторы. теплоотдача которых значительно ниже при большой массе и емкости секций. Казалось бы, при таком сравнении им не найдется применения в современных системах обогрева. Тем не менее традиционные «гармошки» МС-140 продолжают пользоваться спросом, их главный козырь – долговечность и стойкость к коррозии. И действительно, серый чугун, из которого методом литья изготавливаются МС-140, спокойно служит до 50 лет и более, при этом теплоноситель может быть каким угодно.

Кроме того, обычная чугунная батарея обладает большой тепловой инерцией в силу своей массивности и вместительности. Это значит, что при отключении котла радиатор остается теплым еще долгое время. Что же касается рабочего давления, то нагреватели из чугуна не могут похвастать высокой прочностью. Приобретать их для сетей с высоким давлением воды рискованно.

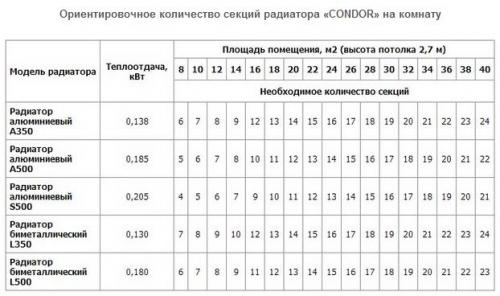

Эффективность радиаторов отопления. Таблица расчетов теплоотдачи радиаторов отопления

Основными критериями выбора приборов для обогрева жилья является его теплоотдача.

Это коэффициент, определяющий количество выделенного тепла устройством.

Иными словами, чем выше теплоотдача, тем быстрее и качественнее будет осуществляться прогрев дома.

Сколько нужно тепла для отопления?

Для точного расчета необходимого количества тепла для помещения следует учитывать множество факторов : климатические особенности местности, кубатуру здания, возможные теплопотери жилья (количество окон и дверей, строительный материал, наличие утеплителя и др.). Данная система вычислений достаточно трудоемкая и применяется в редких случаях .

В основном, расчет тепла определяется на основании установленных ориентировочных коэффициентов: для помещения с потолками не выше 3 метров, на 10 м²требуется 1 Квт тепловой энергии . Для северных регионов показатель увеличивается до 1,3 Квт.

К примеру, помещение, площадью 80 м², для оптимального обогрева требует 8 КВт мощности. Для северных районов количество тепловой энергии возрастет до 10,4 КВт

Теплоотдача – ключевой показатель эффективности

Коэффициент теплоотдачи радиаторов – это показатель его мощности. Он определяет количество выделенного тепла за определенный промежуток времени. На мощность конвектора влияют: физические свойства прибора, его тип подключения, температура и скорость теплоносителя .

Мощность конвектора, указанная в его техпаспорте, обусловлена физическими свойствами материала, из которого изготовлен прибор, и зависит от его межосевого расстояния. Чтобы рассчитать необходимое количество секций радиатора для помещения, понадобится площадь жилья и коэффициент теплового потока прибора.

Вычисления производятся по формуле:

Количество секций = S/ 10 * коэффициент энергии (K) / величина теплового потока (Q)

Пример : Необходимо рассчитать количество секций алюминиевой батареи (Q = 0,18) для помещения, площадью 50 м².

Расчет: 50 / 10 * 1 / 0,18 = 27,7. То есть, для обогрева помещения понадобится 28 секций. Для монолитных приборов, за место Q, ставим коэффициент теплоотдачи радиатора и в результате получаем необходимое количество батарей.

Если конвекторы будут установлены рядом с источниками, влияющими на теплопотери (окна, двери), то коэффициент энергии берется из расчета — 1.3.

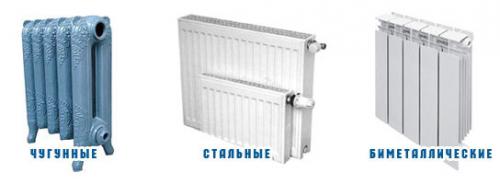

Для отопления используются радиаторы: стальные, алюминиевые, медные, чугунные, биметаллические (сталь + алюминий) , и все они имеют разную величину теплового потока, обусловленную свойствами металла.

Узнайте?

Схемы подключения радиаторов для частного дома, как выбрать лучший вариант,.

Как выбрать хороший масляный радиатор для дома:, рекомендации, польза и вред.

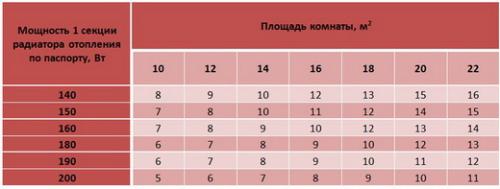

Сравнение показателей: анализ и таблица

Помимо материала, из которого изготовлен прибор, на коэффициент мощности влияет межосевое расстояние – высота между осями верхнего и нижнего выходов. Также существенное влияние на КПД оказывает величина теплопроводности .

Факторы, которые влияют на показатели

Наибольшей теплоотдачей обладают медные и алюминиевые конвекторы. Самый низкий коэффициент мощности наблюдается у чугунных батарей, но он компенсируется их способностью сохранять тепло длительное время.

На эффективность КПД влияет правильный монтаж теплоприборов :

• Оптимальное расстояние между полом и батареей – 70-120 мм, между подоконником – не менее 80 мм.
• Обязательно предусматривается установка воздуховыпускника (крана Маевского).
• Горизонтальное положение теплоприбора.

Радиаторы с лучшей теплоотдачей:

Какие радиаторы выбрать для частного дома, поможет сделать выбор.

в нашей статье.

Технические характеристики алюминиевых радиаторов отопления на

Размещение радиаторов

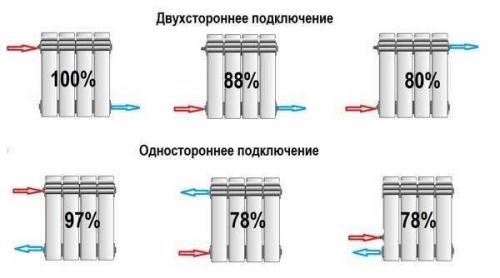

Выделяют следующие типы подключения:

1. Диагональное . Подающая труба монтируется к конвектору слева сверху, а выводящая снизу справа.
2. Боковое (одностороннее) . Подающая и обратная труба крепятся к теплоприбору с одной стороны.
3. Нижнее. Обе трубы подводятся к батарее снизу, с противоположных сторон.
4. Верхнее. Трубы монтируются к верхним выходам теплоприбора, с обеих сторон.

Самым эффективным способом является диагональное подключение, которое позволяет равномерно нагреться прибору. При небольшом количестве секций, можно повысить мощность посредством бокового подключения.

Если секций одного радиатора более 15, то данная схема будет неэффективной , так как дальняя боковая сторона не будет прогреваться в данной мере.

Как улучшить теплоотдачу

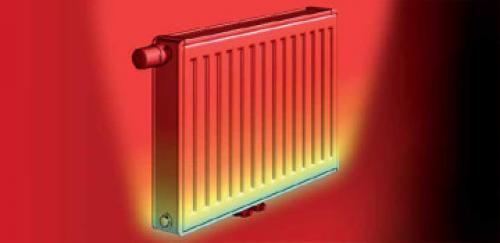

Указанный коэффициент мощности конвектора в его техпаспорте, имеет место быть, практически при идеальных условиях . На деле, величина теплового потока несколько снижена,и это обусловлено большими теплопотерями.

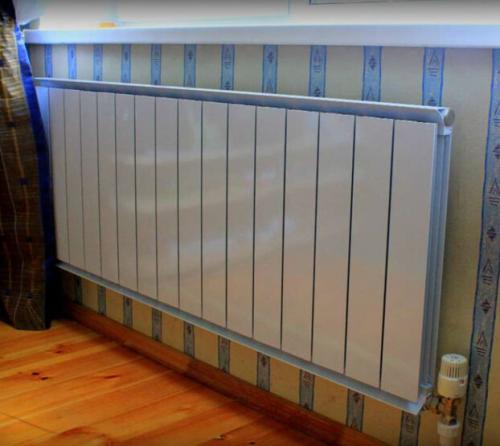

Расчет теплоотдачи радиатора. Порядок расчета теплоотдачи радиатора отопления

В основе выбора отопительных устройств для установки в доме или квартире лежит максимально точный расчет теплоотдачи радиаторов отопления. Каждому потребителю с одной стороны хочется сэкономить на обогреве жилья и поэтому нет желания приобретать лишние батареи, но если их будет недостаточно, комфортной температуры достичь не удастся.

Способов, как рассчитать теплоотдачу радиатора, существует несколько.

Вариант первый . Это самый простой способ, как рассчитать батареи отопления. в его основе – количество наружных стен и окон в них.

Порядок вычислений следующий:

• когда в комнате всего одна стена и окно, тогда на каждые 10 «квадратов» площади требуется 1 кВт тепловой мощности приборов отопления (детальнее: «Как рассчитать мощность радиатора отопления — делаем расчет мощности правильно «);
• если имеется 2 наружные стены, тогда минимальная мощность батарей должна составлять 1,3 кВт на 10 м².

Вариант второй . Он более сложен, но позволяет иметь более точные данные о необходимой мощности приборов.

В данном случае расчет теплоотдачи радиатора (батарей) отопления производится по формуле:

S x h x41, где
S — площадь помещения, для которого выполняются вычисления;
H — высота комнаты;
41 – минимальная мощность на один кубометр объема помещения.

Полученный итог будет требуемой теплоотдачей для радиаторов отопления. Далее эту цифру делят на номинальную тепловую мощность, которую имеет одна секция данной модели батареи. Узнать эту цифру можно в инструкции, прилагаемой производителем к своему изделию. Результатом расчета батарей отопления станет необходимое количество секций, чтобы теплоснабжение конкретного помещения было эффективным. Если полученное число дробное, тогда его округляют в большую сторону. Лучше небольшой избыток тепла, чем его недостаток.

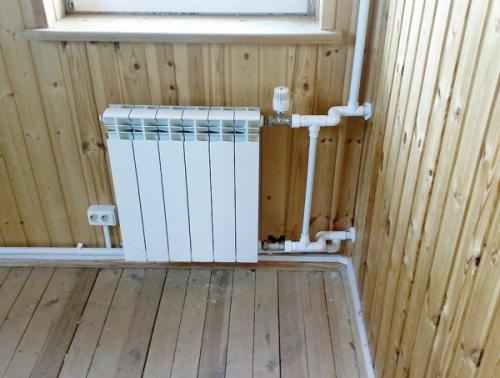

Теплоотдача биметаллических радиаторов отопления таблица. Устройство

Почему потребовались такие конструктивные дополнения в алюминиевый радиатор? Ведь теплоотдача этого металла гораздо больше стали, соответственно, в квартире с алюминиевыми отопительными приборами будет заметно теплее.

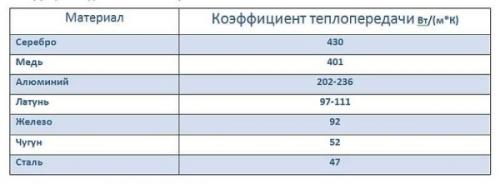

Наглядно видно, что теплопередача алюминия больше железа в 2 раза

Но дело в том, что алюминий имеет «уязвимые места», и прежде всего, связано с качеством теплоносителя, использующегося для городских теплосетей. Используемый теплоноситель несет с собой всевозможные примеси, в том числе щелочи и кислоты, которые разрушают алюминий.

Второй важный момент – неспособность противостоять гидравлическому давлению, что не редкость для домов, подключенных к системе центрального отопления.

В пользу биметаллических отопительных приборов говорят следующие факты:

В биметаллических конструкциях теплоноситель циркулирует по стальным трубкам, не контактируя с алюминием.

Биметаллический радиатор способен выдержать давление от 30 до 40 бар, что полностью исключает возможность разрушения от гидроудара.

Производители данных отопительных приборов гарантируют их длительную работу. В среднем срок службы устанавливается на уровне 20 лет.

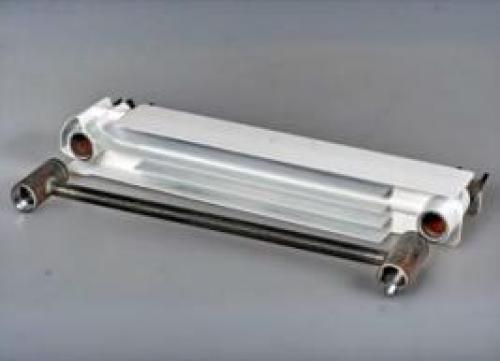

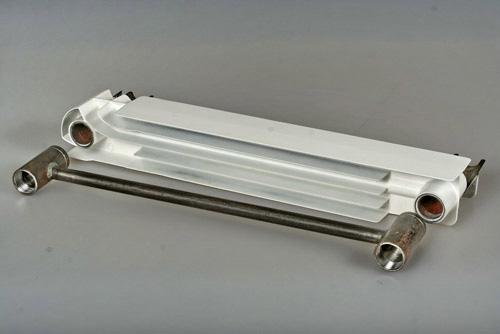

Радиатор состоит из стальной втулки и алюминиевого корпуса

Таким образом, в биметаллических радиаторах сохранены все положительные качества алюминиевых приборов.

• высокой теплоотдачей;
• привлекательным внешним видом;
• хорошей компактностью.

С учетом их конструктивных особенностей, можно с уверенностью утверждать, что они станут идеальным выбором при монтаже своими руками отопительной системы в городских квартирах .

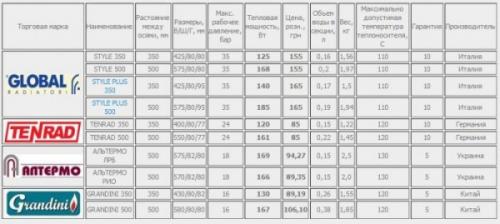

Сравнительная таблица теплоотдачи биметаллических радиаторов отопления демонстрирует разницу между моделями разных производителей

Теплоотдача и способ подключения

Правильно подобранное количество секций радиатора для определенной комнаты – это только половина работы. Оставшаяся часть – найти оптимальный способ подключения отопительного прибора, чтобы он в полной мере смог показать свои качества. Итак, придется выбирать из таких вариантов:

Самый оптимальный вариант подсоединения не только биметаллического радиатора, но и любого другого. Именно этот показатель теплоотдачи вы можете видеть в паспорте устройства.

В данном случае теплоноситель попадает в радиатор сверху, полностью проходит по всем его секциям и уходит с этой же стороны снизу.

Неплохой вариант и полностью себя оправдывает только для батарей с большим количеством секций, а именно — > 12 штук. Нагретая вода поступает в устройство с одной стороны сверху, проходит по каналам и выходит через нижний радиаторный выход с другой стороны.

В данном случае вы сможете максимально снизить возможные теплопотери и добиться необходимого результата.

Используется в том случае, когда по проекту трубопровод отопительной системы скрыт в полу. Инструкция подключения следующая: вход – с одной стороны в нижнее отверстие устройства, выход – из нижнего отверстия с другой стороны.

Как показывает опыт, в этом случае придется добавить секцию, так как потери тепла составят в пределах 10%.

Данное подключение представляет собой последовательное соединение радиаторов отопления. Теплопотери могут при этом достичь 40%, поэтому использовать в системах автономного отопления не рекомендуем, иначе цена тепла будет неподъемной.

Теплоотдача одной секции биметаллического радиатора при двухтрубном прямом одностороннем подключении самая максимальная

Можно сделать вывод, что:

• если вы хотите добиться максимальной теплоотдачи от отопительных приборов со стандартным количеством секций 7-10 . необходимо ориентироваться на прямое одностороннее их подключение к центральному отоплению;
• в том случае, когда площадь помещения достаточно большая и требуется производить монтаж радиаторов с количеством секций превышающим 12 . подойдет диагональное включение прибора в двухтрубной системе (подача + обратка).

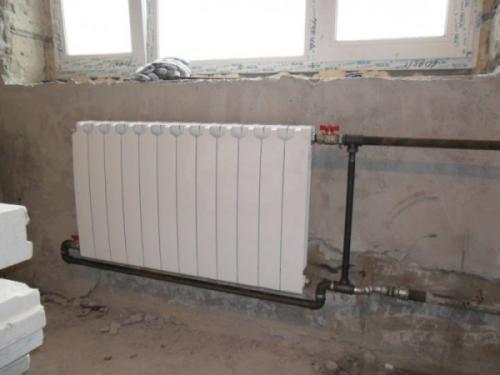

На фото – диагональный способ подключения радиатора из 12 секций

Правильное место монтажа

Еще один немаловажный вопрос, о котором нередко мы забываем, считая, что о не такой существенный. Классический вариант – под окном, но почему?

Это связано с доступом холодного воздуха в помещение:

• через окно его поступает гораздо больше, чем через наружные стены;
• он сразу опускается вниз и начинает стелиться по полу, вызывая дискомфорт и желание подняться выше.

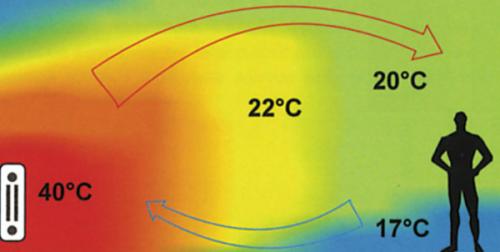

Поэтому нужно поставить тепловой барьер, который позволит разбавить или даже полностью свести на нет холодный поток.

Совет: используйте радиатор шириной, составляющей 70-90% от оконного проема, тогда воздух, поступающий с улицы сразу же начнет прогреваться.

Теплоотдача радиаторов на квадратный метр. Простые вычисления по площади

Вычислить величину батарей отопления для определенного помещения можно, ориентируясь на его площадь. Это самый простой способ – использовать сантехнические нормы, которые предписывают, что тепловой мощности 100 Вт в час нужно для обогрева 1 кв.м. Надо помнить, что этот метод используется для помещений, у которых потолки стандартной высоты (2,5-2,7 метра), а результат получается несколько завышенным. К тому же он не учитывает таких особенностей, как:

• число окон и тип стеклопакетов на них;
• количество в комнате наружных стен;
• толщина стен здания и из какого материала они состоят;
• тип и толщина использованного утеплителя;
• диапазон температур в данной климатической зоне.

Тепло, которое для обогрева комнаты должны давать радиаторы: площадь следует умножить на тепловую мощность (100 Вт). К примеру, для комнаты в 18 кв.м требуется такая мощность батареи отопления:

18 кв.м х 100 Вт = 1800 Вт

То есть, в час для обогрева 18-ти квадратных метров необходимо 1,8 кВт мощности. Этот результат надо поделить на количество тепла, которое в час выделяет секция отопительного радиатора. Если данные в его паспорте указывают, что это составляет 170 Вт, то следующий этап вычислений выглядит так:

1800 Вт / 170 Вт = 10,59

Это число надо округлить до целого (обычно округляется в большую сторону) – получится 11. То есть, чтобы в комнате температура в отопительный сезон была оптимальной, необходимо установить радиатор отопления с 11-ю секциями.

Такой метод подходит только для вычисления величины батареи в помещениях с центральным отоплением, где температура теплоносителя не выше 70 градусов Цельсия.

Есть и более простой способ, который можно применять для обычных условий квартир панельных домов. В этом приблизительном расчете учитывается, что для обогрева 1,8 кв.м площади нужна одна секция. Другими словами, площадь помещения надо разделить на 1,8. Например, при площади 25 кв.м необходимо 14 частей:

25 кв.м / 1,8 кв.м = 13,89

Но такой метод расчета неприемлем для радиатора пониженной или повышенной мощности (когда средняя отдача одной секции варьируется в пределах от 120 до 200 Вт).

Теплоотдача радиаторов отопления сравнение. Выбираем радиатор: сравнение существующих вариантов

Теплоотдача радиаторов отопления из разных материалов отличается. В поиске подходящего варианта для отопления помещения нужно провести сравнение разных моделей, ведь часто похожие по форме и объемам приборы отличаются по мощности. Теплоотдача поверхности чугунных радиаторов относительно небольшая, поскольку теплопроводность чугуна достаточно низкая. Большой плюс чугунных батарей отопления — достаточно большой внутренний просвет, что увеличивает их работоспособность. Но все-таки эти батареи имеют больше недостатков, чем достоинств.

Коэффициент отдачи тепла чугуна значительно ниже, чем у других материалов (алюминия, стали, меди и т.д.). Чугун — хрупкий материал, и стенки батареи достаточно толстые, а это еще больше уменьшает теплоотдачу. В лабораторных условиях мощность одной секции чугунной батареи при температуре носителя тепла 90 °С составляет 180 Ватт. Значения теплоотдачи приблизительно 130-150 Вт на одну секцию. Например, для комнаты площадью 15 метров нужно 12 чугунных секций (16 х 100 / 125 = 12). Но учитывая разные факторы, в жизни этот показатель значительно ниже. При централизованном отоплении значительная часть тепла теряется по дороге к потребителю, и теплоотдача одной батареи может быть 60-70 Ватт.

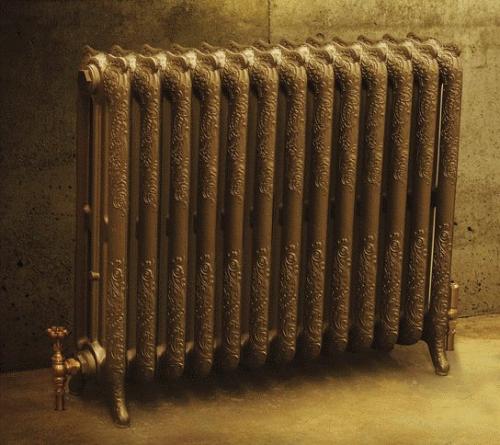

На рисунке изображен чугунный радиатор.

Современной альтернативой чугунных радиаторов являются стальные. Это положительное сочетание в себе секционных устройств и конвекторов. Они имеют гладкую ровную поверхность, что отличает их от чугунных радиаторов. Для увеличения теплоотдачи устройства к панелям привариваются дополнительные секции, которые работают в качестве конвекторов. Но все-таки отдача тепла обогревателей из стали не значительно больше, чем теплоотдача чугунных радиаторов. А при уменьшении температуры теплоносителя, устройство из стали существенно снижает теплоотдачу. Хотя если сделать сравнение с чугунными батареями, они уступают по весу и имеют более привлекательный внешний вид. При температуре воды в системе 70 °С показатели отдачи тепла могут давать другие показатели, чем таблица производителя.

Алюминиевые и биметаллические модели — современное решение

В отличие от стальных и чугунных радиаторов, радиаторы из алюминия имеют гораздо большую теплоотдачу — до 200 Ватт. Они очень популярны на Западе и в США, где люди живут в основном в малоэтажных домах. Но алюминиевые батареи не пригодны для систем обогрева с высоким давлением. Поэтому их предпочтительно устанавливать в домах, где есть собственная система отопления. К тому же, загрязнения теплоносителя могут подвергать алюминиевую поверхность батареи коррозии. Расчет радиаторов отопления из алюминия производится так же, как и для других приборов. Температура в них зачастую зависит от температуры теплоносителя.

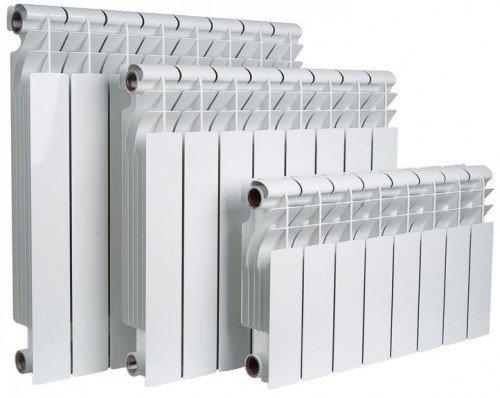

Алюминиевые отопительные батареи различных размеров.

Сегодня растет популярность биметаллических радиаторов, которыми предпочитают заменять старые батареи. Отдача тепла биметаллических моделей не меньше, чем алюминиевых. Теплоотдача одной секции прибора с биметаллом составляет около 170 Вт. Расчет биметаллических устройств стоит делать с запасом, учитывая климатические и погодные условия. Следовательно, расчет секций биметаллических радиаторов проводить следует так, чтобы мощность оказалась выше, чем мощность чугунных радиаторов, стоявших здесь ранее.

Обычно покупаются устройства на одну-две секции больше, чем предыдущие чугунные. Если нужно сделать расчет биметаллических радиаторов для новостроя, то следует опираться на свойства теплоотдачи каждой секции. Обычно берется 100Вт на каждую секцию и 70-100 Вт на метр квадратный комнаты. Учитывайте, что со временем теплоотдача отопительных средств снижается. Желательно, чтобы расчет был с запасом. Точно все рассчитать довольно сложно. Нужно учитывать высоту помещения, теплоизоляционные качества дверей и окон, пола. Ведь большая часть тепла уходит именно из-за плохой теплоизоляции. Стоимость биметаллических радиаторов выше, чем отопительных приборов из других материалов.

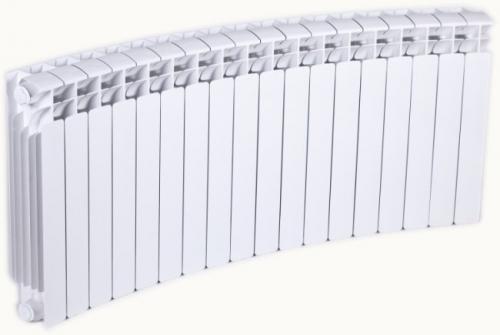

Биметаллический радиатор.
