Объем воды в радиаторе отопления таблица. Работаем с документацией

Объем воды в радиаторе отопления таблица. Работаем с документацией

Ответ на вопрос, сколько же воды вытекает из трубы «А», вернее, должно туда поступить, обычно кроется в техническом паспорте радиатора и котла. С трубами немного сложнее, но не смертельно – зная их внутренний диаметр, на нашем сайте можно найти подробную таблицу о количестве воды в литрах/кубометрах на погонный метр. То же самое можно сказать о данных по объему топливного котла или батарей.

Данные по внутреннему объему труб

Зная наполняемость каждого метра трубы, узнать совокупный «трубный» объем теплоносителя элементарно – табличную цифру умножить на количество метров. Для этого необязательно ползать с рулеткой по всему дому, а воспользоваться проектным планом и линейкой.

Обратите внимание!

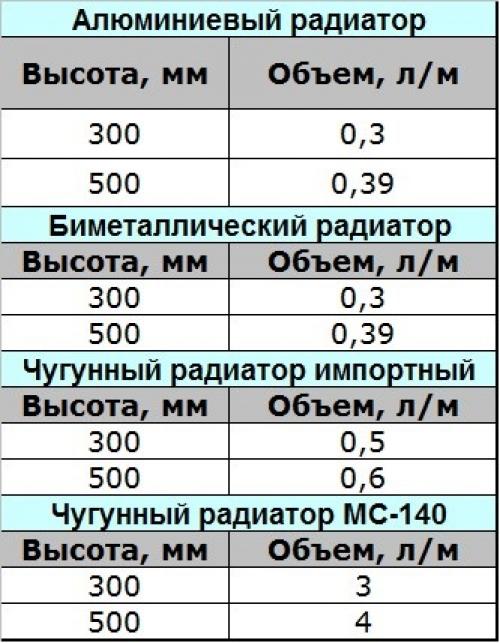

В интернете таблица объема воды в радиаторе отопления выглядит даже удобнее.
В ней может сравниваться вместительность радиаторов из разных материалов, что даст вам возможность выбрать подходящий вариант.

Объем воды не зависит от типа радиатора

Из представленной таблицы видно, что объем воды в секции биметаллического радиатора и алюминиевого один и тот же. Так что материал не имеет значение, главное габариты отопительного прибора.

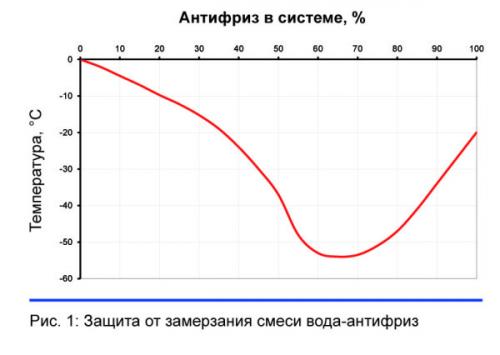

Непостоянное проживание в доме обязывает хозяев использовать антифриз. Поскольку это удовольствие не из дешевых (цена за 10 л отечественного пропиленгликоля «Технология уюта» достигает тысячи рублей), необходимо точно знать количество незамерзайки. Определив крайний минусовой порог для системы отопления, вещества смешиваются в определенной пропорции.

Обратите внимание!
Нельзя доливать антифриз в систему отопления, изготовленную из оцинкованных труб.

Расход воды в радиаторе отопления. Порядок расчета теплоотдачи радиатора отопления

В основе выбора отопительных устройств для установки в доме или квартире лежит максимально точный расчет теплоотдачи радиаторов отопления. Каждому потребителю с одной стороны хочется сэкономить на обогреве жилья и поэтому нет желания приобретать лишние батареи, но если их будет недостаточно, комфортной температуры достичь не удастся.

Способов, как рассчитать теплоотдачу радиатора, существует несколько.

Вариант первый . Это самый простой способ, как рассчитать батареи отопления, в его основе – количество наружных стен и окон в них.

Порядок вычислений следующий:

• когда в комнате всего одна стена и окно, тогда на каждые 10 «квадратов» площади требуется 1 кВт тепловой мощности приборов отопления (детальнее: "Как рассчитать мощность радиатора отопления – делаем расчет мощности правильно");
• если имеется 2 наружные стены, тогда минимальная мощность батарей должна составлять 1,3 кВт на 10 м².

Вариант второй . Он более сложен, но позволяет иметь более точные данные о необходимой мощности приборов.

В данном случае расчет теплоотдачи радиатора (батарей) отопления производится по формуле:

S x h x41, где
S – площадь помещения, для которого выполняются вычисления;
H – высота комнаты;
41 – минимальная мощность на один кубометр объема помещения.

Полученный итог будет требуемой теплоотдачей для радиаторов отопления. Далее эту цифру делят на номинальную тепловую мощность, которую имеет одна секция данной модели батареи. Узнать эту цифру можно в инструкции, прилагаемой производителем к своему изделию. Результатом расчета батарей отопления станет необходимое количество секций, чтобы теплоснабжение конкретного помещения было эффективным. Если полученное число дробное, тогда его округляют в большую сторону. Лучше небольшой избыток тепла, чем его недостаток.

Объем воды в системе отопления. Какие факторы влияют на расчеты

Когда выбираешь котел, также неизбежно занимаешься определением объема теплоносителя, которому предстоит заполнить отопительную систему. Без этого никак не обойтись. Ведь есть необходимость понять, какого объема хватит для того, чтобы оптимальным образом прогреть котел.

Отметим, что и характеристики труб очень важны. Они сказываются на общем показателе. Если есть помпа, то без всяких сомнений можно подобрать трубу, у которой маленький диаметр, и произвести установку секций отопления. Желательно, чтобы их было, как можно больше.

ВАЖНО ! Тот, кто выбирает трубы повышенного диаметра, должен учитывать, что при даже максимальной работе котла в этом случае теплоноситель может быть нагрет недостаточно. Значительный объем воды просто остывает перед тем, как добраться до отдаленных точек системы. Понятно, что в данной ситуации понадобятся дополнительные денежные затраты.

Суммарный объем определяется так, чтобы для удовлетворительного нагрева имеющихся комнат было достаточно выбранной мощности котла. Когда показатели допустимой мощности котла превышены, то прибор сильно изнашивается. Ко всему увеличивается потребление электричества.

Если нужен приблизительный расчет объема теплоносителя в системе, то можно учесть такое соотношение: на каждый 1 кВт мощности котла — 15 литров воды. В виде учебного примера давайте определим, сколько носителя необходимо системы, если мощность котла составляет 4 кВт. Ответ: 60 литров! Однако при этом необходимо учитывать следующее: каково количество секций радиаторов, каковы их размеры и использованные материалы.

Представим, что в доме четыре комнаты. Сколько секций нужно поставить? Больше 10-ти секций для каждой комнаты? Это слишком много! В комнате будет жарко, а котел заработает неэффективно. Исходите из того, что одна секция современного радиатора способна эффективно передавать тепло для площади в 2-2,5 кв. метра.

ВАЖНО! Характеристики для теплоснабжения всегда вычисляют перед тем, как приступают к монтажным операциям. Они важны, когда подбираешь комплектующие.

Итак, объем теплоносителя в отопительной системе в целом определяют в качестве суммирования некоторых составляющих:
V = V (радиаторов) + V (труб) + V (котла), где V – это объем .

Иными словами, общий объем определяется с учетом объема носителя в котле, трубах и радиаторах. В расчет не включают параметры расширительного бака. Его необходимо учитывать, только когда рассчитываешь потенциальные критические состояния работы системы.

Есть отдельная формула, по которой рассчитывают объем носителя непосредственно в трубе:
V (объем) = S (площадь сечения трубы) х L (длина трубы)

ВАЖНО! Обращаем внимание, что характеристики у различных производителей отличаются. Это зависит от таких факторов, как тип трубы, технология ее выполнения и материал, из которого она изготовлена. Вот почему специалисты рекомендуют выполнять расчеты по реальному внутреннему диаметру трубы.

В большинстве случаев расчеты ведут специалисты. Тому есть простое объяснение. Обычно протяженность отопительной системы слишком велика. Она также сильно разветвленная.

Объем воды в радиаторе 22 типа. Какой объем воды должен быть в радиаторах отопления: таблица заполнения батарей

От автора: здравствуйте, дорогие читатели! Если вам понадобилась показывающая объем воды в радиаторе отопления таблица, то, скорее всего, вы живете в частном доме.

Обитателям многоквартирников редко нужна данная информация, поскольку они никак не могут повлиять на уровень заполнения батарей — да это, собственно, и ни к чему, поскольку всем занимается соответствующая организация.

Единственное знание, которое вам необходимо в данном случае — это уровень давления, который может выдерживать тот или иной радиатор. Эту информацию вы можете получить из соответствующей статьи на нашем портале.

Что касается частных домов, то здесь картина иная. Автономная система отопления, ее создание, обслуживание — все это зависит исключительно от хозяев жилища. В этом деле важна каждая деталь: материал изготовления труб, мощность отопительного котла, тип радиатора и многое другое. Все это приходится учитывать при обустройстве отопительной системы.

И не последним фактором является то, сколько теплоносителя вам понадобится для ее заполнения. От этого зависит многое:

• вес заполненного радиатора. Например, этот момент очень актуален для чугунных батарей. Они и сами по себе не отличаются низкой массой, а уж будучи заполненными теплоносителем становятся еще тяжелее. Учитывая, что батареи подвешиваются на стену, можно понять, что к их весу стоит относиться довольно трепетно;
• расчет мощности нагревательного котла и циркуляционного насоса. Естественно, эти показатели зависят от того, с каким количеством теплоносителя придется работать оборудованию. Грубо говоря, если котел рассчитан на 50 литров, а вы запустите в систему сто, то для нагрева такого объема прибору придется работать на износ, что приведет и к его быстрому выходу из строя, и к некачественному прогреву всех элементов отопительной системы;
• выбор размера радиатора. Для этого необходимо учитывать то, какой тип циркуляции будет применяться в вашей отопительной системе. В случае с естественной радиатор должен быть большим и, соответственно, помещать в себя немалое количество жидкости. В случае с принудительной циркуляцией на размер батарей можно не обращать особого внимания, поскольку насос успешно доставит теплоноситель по всем конечным целям, сохранив ему нужный уровень нагрева;
• работа с антифризом. Нередко этот состав используется для заполнения отопительной системы. О преимуществах такого подхода на нашем портале есть немало информации, и при необходимости вы легко сможете ее найти. Здесь же напомним вот о чем: для заполнения системы антифриз необходимо разводить водой. Естественно, для этого вам понадобится знать, какое именно количество готового теплоносителя пойдет в систему. Во-первых, так вы сможете закупить именно нужное количество антифриза. Во-вторых, сможете грамотно разбавить его водой так, чтобы концентрация получилась на должном уровне;
• выбор расширительного бака. Понятно, что его объем также зависит от общего количества жидкости в отопительной системе.

Сколько воды в стальном радиаторе 22 типа. Сколько литров воды в стальном радиаторе 22 типа?

Тип 22 – на 10 см радиатора приходится 0,5 л жидкости. Все радиаторы классифицируют следующим образом: Оборудование из стали, на секцию припадает в среднем 0,45-0,5 л.

Сколько воды в радиаторе 22 типа?

Тип 22 – на 10 см радиатора приходится 0,5 л жидкости. Все радиаторы классифицируют следующим образом: Оборудование из стали, на секцию припадает в среднем 0,45-0,5 л.

Сколько воды в 25 полипропиленовой трубе?

Объем воды в трубе

Как посчитать сколько воды в системе отопления?

Приблизительный расчет делается исходя из соотношения 15 литр воды на 1 кВт мощности котла. Например, мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.

Сколько нужно воды в системе отопления?

Приблизительный расчет объема воды в системе отопления производится из соотношения 15 л воды на 1 кВт мощности котла. Чтобы определить какой объем воды нужен для системы отопления дома, рассмотрим простой пример. Мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.

Сколько воды проходит через батарею?

Значения объемов различных составляющих системы отопления:Объем воды в радиаторе: алюминиевый радиатор — 1 секция — 0,450 литра биметаллический радиатор — 1 секция — 0,250 литра новая чугунная батарея 1 секция — 1,000 литр

Сколько литров воды в одной секции радиатора?

Объем одной секции чугунной батареи составляет всего 0.8 л , что увеличивает скорость нагрева теплоносителя, а значит, уменьшает уровень энергозатрат. Это, в свою очередь, приводит к экономии средств при их эксплуатации.

Как понять что в отопительной системе мало воды?

Для этого нужно осторожно открутить кран отверткой или ключом. Под радиатор необходимо поставить специальную емкость во избежание протекания воды на пол. Если воздуха в приборе нет, то из него сразу потечет вода . Если воздух есть – раздастся шипение.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/rashod-vody-v-radiatore-otopleniya-rashod-vody-cherez-radiator-otopleniya-interesuyut-lchas

Сколько воды в одной секции биметаллической батареи. Вес одной секции радиатора. Сколько весит одна секция чугунной батареи старого образца

Владеть информацией относительно того, сколько весит чугунный радиатор отопления, нужно по ряду причин. Например, если батареи приобретаются для установки во всем частном домовладении, требуется рассчитать грузоподъемность машины, перевозящей отопительные приборы, а также следует определиться с количеством грузчиков, которые будут их заносить в дом.

Для наглядности можно сравнить вес чугунных радиаторов устаревших образцов и современных аналогов из других материалов:

• одна секция стандартных батарей из чугуна с межосевым 500-миллиметровым расстоянием весит 5,5 — 7,2 килограмма, а с межосевым параметром 300 миллиметров– от 4,0 до 5,4 килограмма;
• вес ребра нестандартных отопительных чугунных приборов составляет от 3,7 до 14,5 килограмма;
• секция алюминиевой батареи при межосевом промежутке 500 миллиметров весит 1,45 килограмма, а при 350 миллиметрах- 1,2 килограмма;
• биметаллические приборы с межосевым расстоянием, равным 500 миллиметров, весят 1,92 кг/секция, а при 350 миллиметрах- 1,36 кг/секция.

При проведении ремонта и замене отопительного оборудования в доме его владельцам важно знать, сколько весит старая чугунная батарея, чтобы решить, получится ли самостоятельно вынести на улицу старый многосекционный радиатор, поскольку необходимо рассчитать собственные силы. Но таких данных нет.

Причина в том, что в эксплуатации имеются различные модели. При этом у них одинаковое назначение, но разный вес. Кроме этого, на отечественном рынке реализуются приборы, которые отличаются габаритами и разнообразием форм.

На сегодняшний день, например, наименований традиционных батарей из чугуна встречается больше нескольких десятков, а моделей, выполненных в дизайнерском стиле, и сосчитать трудно. При этом, такой параметр, как вес одной секции чугунного радиатора, сильно отличается.

Алюминий или чугун?

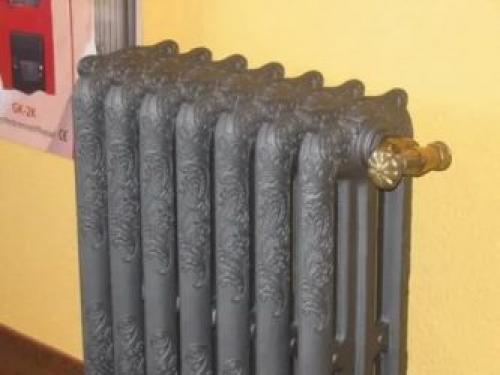

Долгожитель – чугунный радиатор, имеет как свои плюсы, так и минусы по сравнению с современными конкурентами.

1. Чугун имеет высокую устойчивость к коррозии. Базовым теплоносителем в водяной системе отопления является вода, которая поступает от ТЭЦ по многокилометровым трубам к элеваторным узлам домов и производственных зданий. Многие теплотрассы проложены достаточно давно и в них накапливается мусор и ржавчина. Чугунные детали тепломагистрали «стойко» переносят эти негативные факторы и служат многие годы, в отличие от многих современных материалов. Сантехнические приборы из чугуна устойчивы к гидроударам.
2. Долгий срок службы. Чугунные радиаторы рассчитаны на срок службы в 50 лет, при условии их периодической промывки и очистки.
3. Настоящая находка для стилистов и дизайнеров интерьера. Отлично вписываются в помещения ретро-стиля.
4. Высокая энергоемкость является, скорее, недостатком батарей, чем их преимуществом. Чугунные батареи имеют долгий период как нагрева, так и остывания поверхности. При расчёте общей энергоэффективности, приборы из чугуна уступают лидерство отопительным приборам современного поколения. И все же использование их, при подключении к центральным теплосетям, считается целесообразным.
5. Значительный вес. При расчете количества секций, необходимо учитывать общий вес источника тепла. Если крепление чугунного радиатора весом более 50 кг выполняется в капитальную бетонную или кирпичную стены, то достаточно крепежа большого сечения. При креплении в других видах конструкций, необходимы дополнительные крепежные элементы. При нарушении правил установки, может быть нарушена целостность стены и ее несущих элементов.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/skolko-vody-v-odnoy-sekcii-bimetallicheskoy-batarei-ves-radiatorov-otopleniya

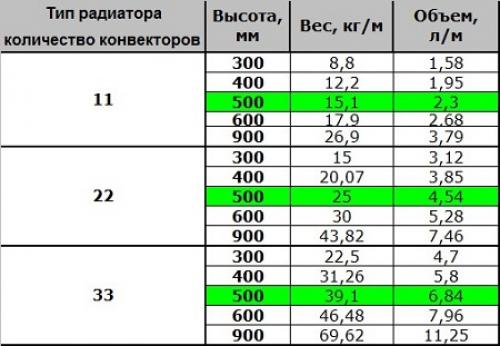

Объем воды в стальном радиаторе. Рассчитываем объем радиатора

Итак, остается только определить объем воды в радиаторе отопления. Как это можно сделать проще всего? Советуем опять-таки воспользоваться таблицами. Обращаем ваше внимание, что производители предлагают на рынке различные модели отопительных приборов. В модельной линейке могут оказаться радиаторы не только разной конструкции, но и разных размеров. В плане размерного ряда в основе лежит межосевое расстояние, то есть, это расстояние между осями двух коллекторов (верхнего и нижнего). К тому же в настоящее время производители предлагают приборы на заказ, в которых используются индивидуальные эскизы и рисунки. С определением емкости этих батарей все намного сложнее.

Но давайте вернемся к данному показателю и покажем усредненные величины для приборов отопления. Берем модели вида 500 (межосевое расстояние).

• Чугунный радиатор ЧМ-140 старого образца – 1,7 литра объем одной секции.
• То же самое только нового образца – 1л.
• Стальной панельный прибор тип 11 (то есть, одна панель) – 0,25 л на каждые 10 см длины прибора. Измерение типа в количественном соотношении увеличивает объем теплоносителя на 0,25 л. То есть, тип 22 – 0,5 л, тип 33 – 0,75 л.
• Алюминиевая батарея – 0,45 л на каждую секцию.
• Биметаллический – 0,25 л.

В данном списке нет стальных трубчатых радиаторов. Даже приблизительный объем у этой модели определить будет непросто. Дело все в том, что производители используют для их изготовления трубы различных диаметров, отсюда и невозможность подобрать хотя бы усредненный вариант. Поэтому рекомендуем обращать внимание на паспортные данные, где показатель объема должен быть указан.

Соотношение по типажу

Расчет объема опытным путем

А если такового показателя нет, что делать? Тогда рекомендуем найти объем батареи отопления практическим путем. Как это можно сделать:

• Устанавливаете три заглушки на радиатор.
• Ставите его на торец так, чтобы открытый патрубок находился сверху.
• Берете мерную емкость, к примеру, ведро или ковшик (то есть вы должны знать объем этой емкости, пусть даже приблизительный).

Обратите внимание, что этот способ определения объема прибора отопления может быть использован для всех типов и моделей. Если в паспортных данных емкость прибора не указана, и таблицу определения вы не нашли, то опытным путем своими руками можно достаточно точно определить данный показатель.

Теперь хотелось бы затронуть тему, как влияет емкость батареи отопления на общую теплоотдачу отопительной системы. Здесь зависимость не прямая, а косвенная. Поясним суть дела. Многое будет зависеть от того, как сам теплоноситель будет двигаться по контурам: под действием физических законов (то есть, с естественной циркуляцией) или под искусственным давлением (под действием циркуляционного насоса).
