Тупиковая двухтрубная система отопления. Попутная и встречная схемы теплоснабжения

Основное отличие – направление движения подогретого и остывшего теплоносителя. Потоки могут быть направлены в одну сторону (попутно) или в разные стороны (встречно). Имеются и другие существенные различия в конструкции.

Встречная теплосистема состоит из нескольких ветвей (петель), по которым движется теплоноситель. Каждая ветка заканчивается тупиком, из которого тепловой поток уходит обратно. Поэтому двухтрубную тупиковую систему отопления с нижней или верхней разводкой часто называют тупиковой.

Эта схема имеет множество достоинств:

  • отопительные петли можно провести по комнатам любой формы и планировки, обогнуть с помощью труб вертикальные и горизонтальные препятствия;
  • при желании сделать к дому пристройку достаточно доустановить «петли» в новые помещения;
  • в теплокоммуникации легко встраиваются теплые полы, которые становятся еще одной веткой разводки.

Такая схема подключения двухтрубной системы отопления не лишена и недостатков:

  • последние батареи на конце длинных ветвей могут плохо прогреваться, поскольку теплоноситель до них доходит позже, частично остывшим;
  • слишком сложная конструкция может работать нестабильно.

Однако из-за своей простоты и функциональности в большинстве частных домов монтируют петлевую теплосистему.

Попутная разводка, или петля Тихельмана, равномерно нагревает даже большое количество радиаторов. Теплоноситель в ней движется по кругу, поэтому сумма длин обратки и подачи для каждой батареи одинакова. Из-за круговой замкнутой конструкции направление движения горячей и остывшей жидкости совпадают, поэтому такая тепловая схема получила название попутной.

Теплосистема имеет существенные недостатки, ограничивающие ее применение:

  1. Кольцевая схема хороша только для современных зданий с большими комнатами. В старых постройках со сложной планировкой проложить ее очень сложно.
  2. Попутную теплоснабжающую конструкцию легко смонтировать только на этапе строительства. Протянуть петлю Тихельмана в уже построенном доме или завести ее в новую пристройку проблематично.

Тем не менее, в современных дачах и коттеджах она работает стабильно, не требует регулировки и равномерно нагревает батареи.

Познакомьтесь с радиаторами теплоприбор

Преимущества радиаторов ТЕПЛОПРИБОР

Надежные и долговечные

- функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.

Имеют длительную гарантию

- на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.

Состоят из российских материалов на 90%

– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.

Попутная система отопления частного дома. Принцип действия попутной системы

Система отопления с попутным движением теплоносителя, которую также называют петля Тихельмана, получает сегодня все более широкое применение.

Особенно высокую эффективность данная схема демонстрирует при монтаже протяженных систем отопительных трубопроводов, например, если необходимо обеспечить эффективный обогрев большого двухэтажного дома.

Попутная система отопления частного дома. Принцип действия попутной системыПетля Тихельмана принципиально отличается от классической тупиковой (встречной) схемы. При встречной системе трубопровода подающая магистраль начинается от котла и заканчивается последним радиатором, а «обратка» начинается от последнего радиатора и заканчивается котлом. При этом теплоноситель в магистралях движется в противоположных направлениях. В системе с попутным движением теплоносителя подача проходит таким же образом, а вот обратная магистраль начинается с первого радиатора, после чего доходит до последнего радиатора и возвращается к котлу. Таким образом, по подающей и обратной магистралям теплоноситель движется в одном направлении.

Создание такой схемы объясняется необходимостью балансировки сети отопления. Если в одном из циркуляционных колец системы потери давления будут меньше, чем в остальных, то поток теплоносителя будет стремиться именно в эту ветку. Соответственно, напор на других радиаторах будет меньше, что приведет к снижению эффективности отопления в соответствующих помещениях. Балансировка предусматривает создание условий, при которых потери давления во всех ветках минимальны. В тупиковых системах для этого приходится устанавливать игольчатые вентили или специальные термостатические клапаны.

При использовании попутной системы задача балансировки решается намного проще.

Если система укомплектована радиаторами с одинаковым числом секций и одинакового типоразмера, то она является автоматически сбалансированной без необходимости применения дополнительной арматуры.

Если же используются разные радиаторы, то ставить арматуру придется. Однако и в этом случае сбалансировать попутную систему будет намного проще, чем тупиковую. Особенно это актуально при значительной протяженности трубопроводов.

Двухтрубная тупиковая система отопления с нижней разводкой. Способы выполнения разводки

Схема тупиковой системы отопления может быть организована с верхней или нижней подачей теплоносителя. Верхняя разводка применяется чаще всего при естественной циркуляции, нижняя возможно только при наличии циркуляционного насоса в цепи.

В первом случае трубопроводы монтируются с обязательными уклонами для более эффективного движения теплоносителя. Расширительный бачок открытого типа устанавливается в верхней точке системы.

Наиболее подходящий способ подключения радиаторов в двухтрубной тупиковой системе отопления с естественной циркуляцией – диагональный. Кран Маевского или воздухоотводник другой конструкции необходимо установить на каждую батарею.

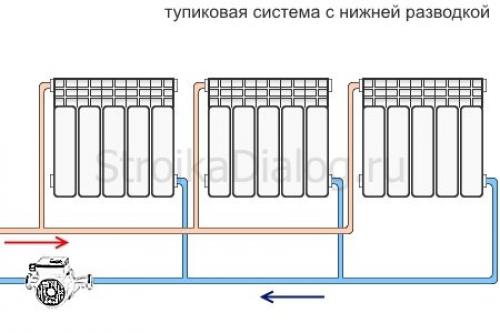

Нижняя разводка предполагает прокладку подающего и отводящего трубопроводов над поверхностью пола. При этом трубы располагают одну над другой – подача сверху. Циркуляционный насос и закрытый расширительный бачок мембранного типа вживляются в обратную трубу на небольшом расстоянии от входного патрубка котла, если он одноконтурный. В двухконтурных котлах насос и бачок располагаются внутри корпуса и являются элементами нагревательного оборудования.

Двухтрубная тупиковая система отопления с нижней разводкой. Способы выполнения разводки

Тупиковая система отопления с нижней разводкой хороша тем, что магистральные трубопроводы можно утопить в конструкцию пола или закрыть небольшим коробом за широким плинтусом. Самый большой ее недостаток – это зависимость от электроэнергии. Однако проблема решается приобретением небольшого генератора, который выручит на время отсутствия электричества. Подключение радиаторов может выполняться по любому способу: нижнему, диагональному или боковому.

Существует еще плечевая тупиковая система отопления. Одна из разновидностей с боковым присоединением радиаторов представлена на схеме для двухэтажного дома:

Теплоноситель может обслуживать всю сеть одновременно, в то же время каждое плечо системы может работать самостоятельно. Кроме того, краны устанавливаются на входе и выходе каждого радиатора. Это удобно для регулировки температуры обогрева в каждой комнате.

Двухтрубная система отопления с нижней разводкой. Разновидности схем 2-х-трубной системы

Существует несколько вариаций 2-х-трубного отопления, каждая из которых имеет свои нюансы, которые следует учитывать при выборе.

Двухтрубная система с прямым возвратом

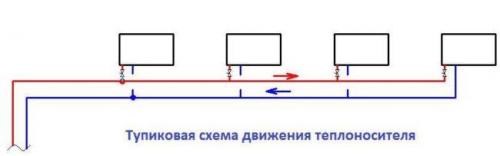

Двухтрубная система отопления с нижней разводкой. Разновидности схем 2-х-трубной системы

В двухтрубной системе прямого возврата общая длина трубы от насоса до каждого радиатора короче для радиаторов, расположенных ближе к насосу, и длиннее для более удаленных радиаторов. По этой причине перепад давления может быть значительно выше на ближайшем радиаторе, чем на самом дальнем.

Это необходимо учитывать при проектировании системы. Преимущество системы прямого возврата заключается в том, что маршрутизация труб более проста по сравнению с системой обратного возврата.

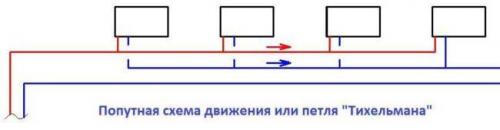

Двухтрубная система с обратным возвратом (система Тичельмана)

Двухтрубная система отопления с нижней разводкой. Разновидности схем 2-х-трубной системы

В двухтрубной системе обратного возврата общая длина трубы от насоса до каждого радиатора одинакова для всех радиаторов на одном этаже. Это дает благоприятное распределение воды.

Двухтрубная система с верхним трубопроводом

Двухтрубная система отопления с нижней разводкой. Разновидности схем 2-х-трубной системы

Распределительная труба расположена в подвесном потолке, а вентиляционные отверстия установлены в центральных положениях. Этот тип системы распространен в больших зданиях, так как его относительно легко сбалансировать и регулировать. Также легко расширить систему.

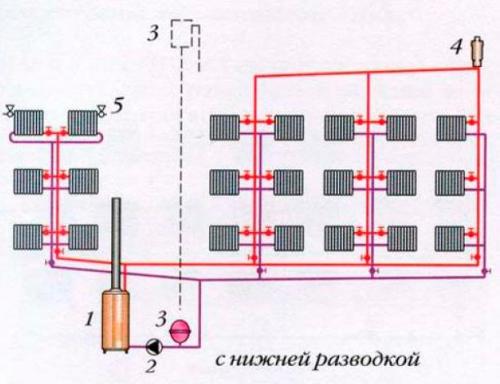

Двухтрубная система с напольным трубопроводом

Двухтрубная система отопления с нижней разводкой. Разновидности схем 2-х-трубной системы

Эта система очень распространена в домах и зданиях, где трубопроводы не могут быть установлены в доступном потолочном пространстве. Распределительные трубы расположены под полом. В многоэтажных зданиях вентиляционные винты необходимы на радиаторах. Циркуляционные, встроенные одноступенчатые насосы обычно используются для двухтрубных систем отопления в бытовых и коммерческих системах отопления.

Источник: https://alyuminievye-batarei.aystroika.info/stati/dvuhtrubnaya-sistema-otopleniya-dlya-2-etazhnogo-doma-optimalnoe-reshenie-2-magistrali

Двухтрубная схема отопления. Двухтрубная система отопления частного дома. Схема устройства.

Двухтрубная схема отопления. Двухтрубная система отопления частного дома. Схема устройства.

Двухтрубная система отопления частного дома: схема.

Как и все остальные виды она состоит из замкнутого контура, в котором соединены все её части.

Принцип работы двухтрубной системы следующий: теплоноситель, нагреваясь до максимально допустимой температуры, начинает распространяться в батареи.

Числозависит от нужд здания. Впроисходит теплообмен между жидкостью и материалом прибора. В конечном итоге теплоноситель отдаёт всё своё тепло и поступает обратно в котёл. Затем цикл начинается заново. Для того, что бы исключить недостаток однотрубной схемы, где каждому последующему обогревателю доставалось меньше тепла, была придумана двухтрубная система отопления частного дома. В ней присутствуют два основных элемента (две):

  1. Труба подачи тепла. По ней вода направляется в батарею.
  2. Труба отвода тепла («отводка»). По ней уже охлаждённая жидкость выходит из прибора.

Благодаря такой конструкции каждый обогреватель имеет максимально возможный КПД.

Двухтрубная система практически полностью исключает недостатки схемы с одной трубой:

1. Все батареи, входящие в систему, передают почти одинаковое количество тепла, благодаря тому, что в каждую поступает нагретая жидкость одинаковой температуры.2. В данной конструкции возможно производить автоматическую или ручную регулировку каждого радиатора. Для удобства можно установить термостаты на каждый прибор и отрегулировать нужную температуру для помещения.3. Снижение давления в системе практически незаметно. Это позволяет использовать менее мощный насос.4. Процесс обогрева не остановится при поломках одной или нескольких батарей. При наличии шаровых кранов на трубах подводящих жидкость, ремонт или установку приборов можно произвести без полного отключения системы.5. Количество этажей в здании и его площадь не важны для установки данной схемы. Главное правильно выбрать её тип.6. Экономия средств на том, что потребуются, чем для однотрубной системы. Но в тоже время необходимо помнить о том, что понадобится больший метраж труб.

Двухтрубная схема отопления. Двухтрубная система отопления частного дома. Схема устройства.

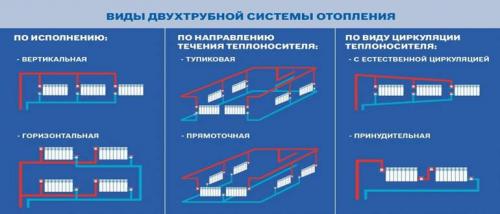

Виды двухтрубной системы отопления частного дома

Существует несколько видов двухтрубной системы.

Двухтрубная система отопления на два крыла. Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

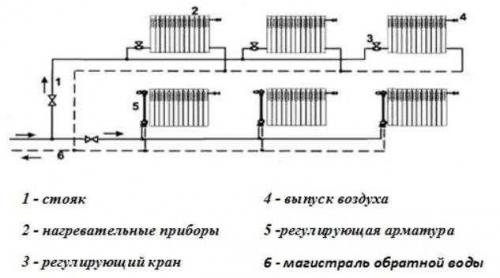

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д. Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным

Но тут нужно подбирать расположение котла: в системах с принудительной циркуляцией его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют

Двухтрубная система отопления на два крыла. Верхняя и нижняя разводка

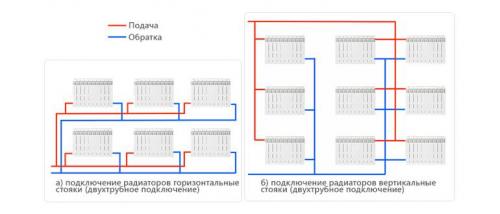

Двухтрубная система разная схема подключения радиаторов

Двухтрубная система отопления двухэтажного частного дома проиллюстрирована в видео. Она имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки. Система с принудительной циркуляцией, потому котел висит на стене.

Двухтрубная система отопления частного дома своими руками. Двухтрубная система

Эта разновидность отличается наличием подающего и обратного контура. Двухтрубная система отопления частного дома из полипропилена своими руками монтируется при использовании большого количества трубопроводов, арматурных элементов. Приходится также применять много расходных материалов. Из-за этого на монтаж тратится больше времени. Приходится также увеличивать бюджет.

Пример схемы двухтрубной системы

Источник design-ceiling.ru

Несмотря на дороговизну, у двухтрубного теплового контура имеется ряд существенных преимуществ:

  • небольшие потери давления;
  • равномерный прогрев здания;
  • возможность ремонта отдельного отопительного прибора без отключения других радиаторов;
  • регулировка температуры каждой из подключенных батарей;
  • возможность подсоединения отопительных приборов с боковым или нижним подключением;
  • маленькая вероятность разморозки.

Часто выполняется именно монтаж двухтрубного тупикового отопления в частном доме своими руками из полипропилена, схема которого подразумевает движение теплоносителя в противоположных направлениях по подаче и обратке. При этом существует вертикальный и горизонтальный вариант данного теплового контура.

В первом случае отопительные приборы подключаются к стояку. Из-за этого циркуляционные кольца имеют разную длину. Поэтому происходит неравномерное перемещение нагретой воды. Этот вариант реализуется в домах с двумя или тремя этажами.

Горизонтальная тупиковая схема с нижней разводкой проще монтируется. Это классический вариант. Ее реализуют в домах с одним этажом и небольшой площадью.

Пример тупиковой и попутной схемы отопления

Источник makipa.ru

Разновидностью двухтрубной системы является коллекторное отопление с гребенками на подаче и обратке. Отличительная черта такой схемы – отдельное подключение всех радиаторов. Другими словами, к каждому отопительному прибору прокладывается свой подающий и обратный трубопровод. Для раздачи и сбора теплоносителя используются именно коллекторы. На число подключаемых к гребенкам контуров влияет количество батарей в доме.

Тупиковая система отопления в частном доме. Почему тупиковая система?

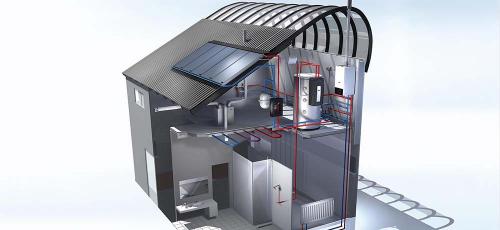

Тупиковая система отопления в частном доме. Почему тупиковая система?

Свое название «тупиковая» эта двухтрубная система обогрева помещений получила из-за направления движения рабочей среды до и после теплообменников в отоплении. Нагретый теплоноситель перемещается по подающей магистрали в одном направлении до ее попадания в радиатор. После нагрева батареи, вода поступает в обратку и движется в противоположном направлении до тех пор, пока не поступит в теплообменник нагревательной установки. То есть, подача и отвод рабочей среды от каждой батареи производится по различным магистралям. Подающая тепло к радиаторам труба имеет большую протяженность, нежели магистраль, отводящая остывший теплоноситель к теплогенератору.

Однотрубная система обогрева зданий так же может быть тупиковой, но такая система обогрева зданий встречается достаточно редко и является исключением, а не правилом при обустройстве автономных отопительных систем частных домовладений.

К особенностям двухтрубных тупиковых систем отопления следует отнести:

  1. Важность теплоэнергетического расчета системы обогрева. Если все составляющие отопительной системы рассчитаны верно, то в каждый радиатор будет поступать рабочая среда одинаковой температуры.
  2. Незначительное влияние изменения количества проходящего через батарею теплоносителя на теплоотдачу соседних теплообменников.
  3. Возможность установки на одном трубопроводе до 40 батарей, при условии, что диаметр подводящей магистрали и производительность нагнетателя способны обеспечить рассчитанный расход теплоносителя. Максимальное количество устанавливаемых на одной ветви теплообменников определено на основании реальных проектов систем отопления производственных помещений. Вполне естественно, что для частного дома этот показатель редко превышает десяток установленных батарей. Если собственнику здания необходимо выполнить разводку по постройке с двумя и более этажами, то отопительная система делится на несколько контуров.

Движение рабочей среды по трубопроводам отопительной системы может быть как конвекционным (естественным), так и принудительным.

Тупиковая система отопления диаметр труб. Виды отопительных систем

Отопление в доме может быть организовано разными методами. К примеру, лучевой (или коллекторный) способ представляет собой систему, в которой каждый радиатор связан с распределительным коллектором посредством подающей и обратной трубы. В некоторых случаях радиаторы, располагающиеся в одном помещении, соединяются попарно. Такая независимая схема позволяет легко отключать одну батарею без остановки всей магистрали. Отключение может понадобиться при поломке какого-либо элемента или для экономии.

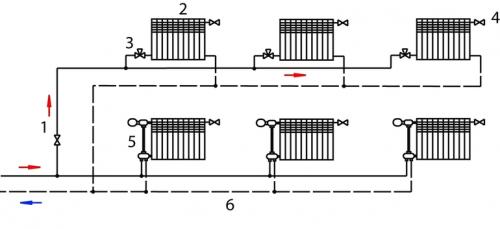

Тупиковая двухтрубная система отопления. Попутная и встречная схемы теплоснабжения 10

При монтаже лучевой системы применяются трубы одинакового диаметра и приблизительно равные по длине. Таким образом обеспечивается равномерный перепад давления и каждый радиатор расходует одинаковое количество теплоносителя. Соединительные трубы часто скрывают в полу, стенах или за натяжным потолком, оставляя на виду только батареи. Благодаря этому отопительный контур выглядит более эстетично.

Попутная разводка реализуется иначе. Подающий трубопровод в ней проходит последовательно от котла до последнего радиатора, а обратный соединяет батареи от первой до последней и возвращается к котлу. Теплоноситель в обеих магистралях транспортируется в одном направлении. Эффективность такой схемы отопления зависит от правильной балансировки давления. Если в одном циркуляционном кольце оно будет больше, чем в других, теплоноситель потечёт именно в него, а напор в остальных батареях существенно снизится.

Ещё одна система — однотрубная — является наиболее простой в исполнении, но далеко не самой эффективной. Она лишена труб обратной подачи воды, батареи в ней соединены последовательно. Из-за этого нет возможности регулировать нагрев отдельных радиаторов.

Для функционирования такой разводки необходимо более высокое давление. Её особенностью является вертикальный розлив, который осуществляется с помощью установленного на чердаке расширительного бака. Установка однотрубного отопления в многоэтажных домах нерентабельна, поскольку нагрев батарей от верхнего этажа к нижнему обеспечивается неравномерно.

Наиболее распространённой является тупиковая схема отопления, простая и недорогая в установке, а также отличающаяся долгой и стабильной работой. При создании отопления в домах в 90% случаев выбирают именно её.
