Двухтрубное отопление с нижней разводкой. Схема работы нижней разводки

Двухтрубное отопление с нижней разводкой. Схема работы нижней разводки

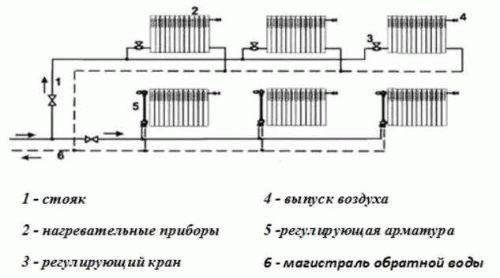

Принцип, согласно которому функционирует двухтрубное отопление с нижней разводкой, отличается от работы схемы с верхней разводкой в первую очередь направлением передвижения теплоносителя. Двухтрубная нижняя система предусматривает, что подающую трубу прокладывают снизу, рядом с обраткой. Что касается теплоносителя, то он движется по стояку снизу вверх. Такая схема двухтрубной системы отопления с нижней разводкой достаточно практична.

Далее жидкость, пройдя через отопительные радиаторы, направляется по обратным трубам стояков и поступает в магистраль обратки, а затем в нагревательный котел. Для удаления воздуха из конструкции используют спускники - краны Маевского, ими оборудуют все радиаторы. Как выглядит такой элемент видно на фото. В качестве альтернативы можно установить на трубах стояков автоматические воздухоотводчики.

Схемы двухтрубного отопления с нижней разводкой могут состоять из нескольких контуров, в которых проектируют попутное движение жидкого носителя тепла в подающем и обратном трубопроводе и тупиковую разводку.

Если подводящая труба располагается на уровне отопительного радиатора или ниже, в системе нередко возникают воздушные пробки. Если конструкция охватывает несколько этажей, на каждой батарее должен располагаться кран Маевского. Существует следующий способ решения проблемы с пробками – это прокладка включенных в схему воздушных линий. Из них воздух поступает в центральный стояк, и через расширительный бак удаляется из конструкции.

Однотрубная система отопления с нижней разводкой. Однотрубная система отопления частного дома.

Наиболее оптимальным вариантом для частных домов будет схема с одним центральным трубопроводом отопления.

В нём теплоноситель непрерывно циркулирует по магистрали от котла до отопительных приборов , отдавая тепловую энергию и тем самым нагревая помещения. В качестве источника тепла может выступать воздух, пар, вода, либо антифриз. Наиболее часто используется водяная система отопления.

В большинстве случаях стандартное отопление основано на следующих физических законах: тепловом расширении жидкости за счёт нагрева в котле, конвекционных силах гравитации.

После нагревания теплоносителя происходит его расширение и соответственно возрастает давление в трубе. Становясь более лёгким он направляется вверх и под воздействием давления, гравитации и конвекции, распространяется по трубам в отопительные приборы. Из за этой особенности труба из котла всегда направленна строго вверх.

После передачи тепла радиаторам охлаждённый теплоноситель устремляется обратно в котёл и цикл повторяется.

Исходя из вышесказанного однотрубная система отопления частного дома — это собой замкнутый маршрут течения теплоносителя.

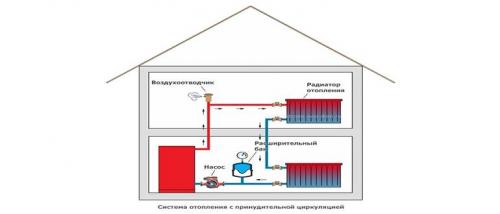

Однотрубная система отопления частного дома с принудительной циркуляцией

Радиаторы здесь подсоединяются последовательно друг за другом. Однотрубные системы отопления бывают двух видов: с принудительной циркуляцией и естественной. Но тем не менее практически все их элементы аналогичны:

• Котёл, который бывает нескольких видов: на твёрдом топливе, электрический, на газе. Служит в качестве источника создания тепла.
• Оборудование, осуществляющее теплоотдачу: радиаторы , тёплый пол .
• Элемент системы, отвечающий за движение теплоносителя. У принудительной схемы — это насос, у естественной схемы — это специальный участок трубы для разгона теплоносителя.
• Оборудование для компенсации переизбытка давления в трубе: расширительный резервуар открытого или закрытого вида. При открытом типе ёмкость бывает целиком открытой, либо частично. Она подсоединяется к трубопроводу в его высочайшей точке сразу же после котла.
• Так же в данной системе предусмотрен отвод для слива лишнего теплоносителя в канализацию или на улицу. В данном случае теплоноситель непосредственно соприкасается с воздухом, за счёт чего происходит его испарение и насыщение кислородом.При закрытом типе резервуара он полностью герметичен. Внутри бак поделён мембраной на два отделения. В одном отделении находится воздух, другое соединено с трубопроводом. Мембрана служит демпфером. При нагреве теплоноситель, воздействует на мембрану, смещая её в сторону отделения с воздухом. В обратном случае мембрана под давлением образовавшегося сжатого воздуха выдавливает излишек жидкости снова в основной трубопровод.
• Трубы и различная арматура.

Двухтрубная система отопления с нижней разводкой многоэтажного дома. Особенности теплоснабжения многоэтажных домов

Автономное отопление многоэтажного дома должно выполнять одну функцию — своевременную доставку теплоносителя каждому потребителю с сохранением его технических качеств (температуры и давления). Для этого в здании должен быть предусмотрен единый распределительный узел с возможностью регулирования. В автономных системах он совмещен с устройствами нагрева воды — котлами.

Характерные особенности системы отопления многоэтажного дома заключаются в его организации. Она должна состоять из следующих обязательных компонентов:

• Распределительный узел. С его помощью происходит подача горячей воды по магистралям;
• Трубопроводы. Они предназначены для транспортировки теплоносителя в отдельные комнаты и помещения дома. В зависимости от способа организации бывает однотрубная или двухтрубная система отопления многоэтажного дома;
• Контрольно-регулирующая аппаратура. Ее функция — изменение характеристик теплоносителя в зависимости от внешних и внутренних факторов, а также его качественный и количественный учет.

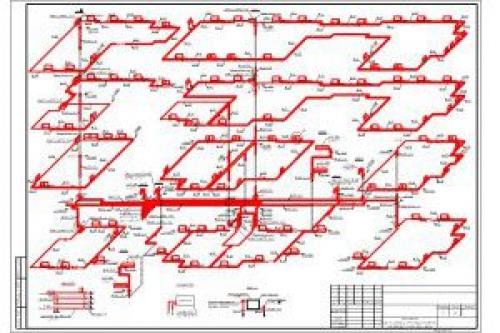

На практике схема отопления жилого многоэтажного дома состоит из нескольких документов, включающих в себя помимо чертежей расчетную часть. Она составляется специальными проектными бюро и должна соответствовать текущим нормативным требованиям.

Отопительная система является неотъемлемой частью многоэтажного дома. Ее качество проверяется при сдаче объекта или во время осуществления плановых проверок. Ответственность за это лежит на управляющей компании.

Двухтрубная система отопления с верхней разводкой. Как разделить отопление на два контура

При прокладке теплосистемы питающую линию ведут от котла, а обратку, для возврата остывшего теплоносителя, направляют к котлоагрегату. Тип разводки подбирают в зависимости от конструкционных особенностей конкретного строения.

Двухтрубная система отопления с верхней и нижней разводкой

В доме или на даче монтируют тепловые коммуникации с разными вариантами разведения трубных линий:

1. В контурах с верхней разводкой горячий теплоноситель доходит по трубопроводу до верхней точки теплосистемы. Оттуда горячая жидкость стекает в отопительные приборы, расположенные ниже. Удобная схема, в которой рационально используется гравитация.
2. Двухтрубное отопление с нижней разводкой устроено иначе. Нагретый теплоноситель поднимается снизу вверх и сразу из горячего стояка распределяется по батареям. Остывшая жидкость уходит в обратный трубопровод и стекает в котел. Поднимать разогретую воду вертикальному трубопроводу и одновременно распределять ее по горизонтальным веткам достаточно сложно. Увеличивается риск образования воздушных пробок, поэтому на каждый радиатор в двухтрубной схеме отопления с нижней разводкой ставят воздухоотводчик.

Оба варианта распространены и популярны. На предпочтения влияет наличие или отсутствие свободного места для прокладки теплокоммуникаций в верхней и нижней части дома.

Двухтрубная горизонтальная и вертикальная системы отопления

Эти схемы отличаются направлением трубопроводов – в горизонтальных отопительных коммуникациях контуры проложены вдоль пола, а вертикальных – проходят вертикально:

1. Вертикальные или стояковые теплосистемы монтируют в домах с несколькими этажами. Через все комнаты, расположенные друг над другом, проходит по два стояка, по которым подается горячая вода и оттекает холодная. К трубам боковым подключением крепят радиаторы. Схема использовалась, когда помещения в домах были небольшими и отапливались одной батареей. Сейчас комнаты делают просторнее, и вертикальная конструкция встречается реже.

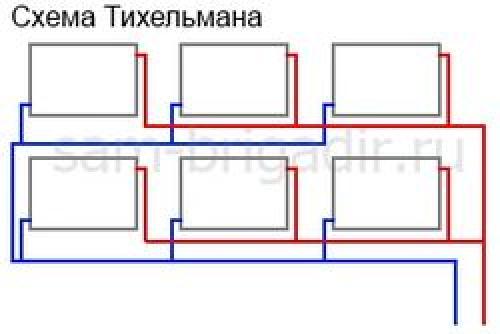

Двухтрубная система отопления Тихельмана. Отопление по схеме Тихельмана

Эффективность системы отопления зависит не только от мощности котла, правильного подбора труб и теплоносителя. Кроме того, важную роль играет схема размещения трубопровода по помещениям. Это влияет как на качество теплопередачи, так и на циркуляцию теплоносителя.

В настоящее время, существуют несколько схем прокладки отопительных трубопроводов, включающие в себя варианты с одной, двумя и более трубами.

Система Тихельмана относится к двухтрубному варианту реализации системы отопления. Несмотря на достаточно грозное название, схема не подразумевает каких-то чрезвычайных сложностей.

Стандартная двухтрубная схема выглядит следующим образом:

• Подача теплоносителя начинается с первого радиатора от котла, а заканчивается на последнем;
• Обратная тепломагистраль (отвод остывшего теплоносителя), напротив, ведется от последнего радиатора к котлу.

Как правило, данный подход имеет один недостаток – теплоноситель поступает в последний радиатор уже холодным и под низким напором, что снижает интенсивность прогрева помещения. Имеются различные методы компенсации данных недостатков, каждый из которых имеет свои сложности.

Один из вариантов – обустройство отопления по системе Тихельмана.

Схема Тихельмана заключается в том, что обратная тепломагистраль пускается с первого (от котла) радиатора, доходит до последнего, и возвращается в котел. Подача теплоносителя от котла реализована так же, как и в стандартной двухтрубной схеме – последовательно от первого радиатора к самому удаленному.

Таким образом, теплоноситель в обеих магистралях равномерную работу системы.

Данный подход позволяет объединить в себе преимущества прямоточных однотрубных схем и классических двухтрубных, сведя на нет их недостатки. Преимущества системы Тихельмана таковы:

• Хороший баланс теплоносителя. Система отопления не нуждается в дорогостоящем регулировочном оборудовании.
• Давление теплоносителя одинаково по всей системе, соответственно, одинакова и интенсивность протока, что делает прогрев помещений равномерным.
• Как следствие вышесказанного, котел работает с максимальным КПД.

Впрочем, есть и недостатки

• Это двухтрубная система, следовательно, нужно в 2 раза больше труб, чем при однотрубных схемах, что подразумевает дополнительные расходы. Кроме того, целесообразно использовать трубы относительно большого диаметра.
• Схема сложна в реализации с точки зрения монтажа. Не всегда возможно вписать двухтрубную систему в имеющиеся архитектурные особенности.
• Система Тихельмана подразумевает лишь горизонтальную разводку, поэтому при необходимости реализации вертикальной разводки (распределение отопления на несколько этажей) такая схема неприменима.

Таким образом, обустройство схемы отопления по данной методике отлично подходит одноэтажным домам, так как с ее помощью обеспечивается равномерное распределение теплоносителя, без установки дополнительного оборудования.

Источник: https://alyuminievye-batarei.aystroika.info/stati/dvuhtrubnaya-tupikovaya-sistema-otopleniya-s-nizhney-razvodkoy-klassifikaciya-2-trubnyh-sistem

Схема двухтрубной системы отопления частного дома. Конструкция с естественной циркуляцией

Основной принцип функционирования системы таков: котел разогревает теплоноситель, который при увеличении температуры расширяется. Плотность жидкости при этом уменьшается.

Благодаря этому более холодная и потому плотная вода постепенно вытесняет разогретую жидкость вверх. Она поднимается до наивысшей точки системы, где начинает понемногу остывать и самотеком движется в радиаторы.

В батареях вода отдает накопленное тепло и, еще больше остывая и увеличивая свою плотность, движется к котлу. Очевидно, что теплоноситель проходит весь цикл самотеком, без использования дополнительного оборудования.

По причине того, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от излишнего завоздушивания.

На рисунке представлена простая схема двухтрубной отопительной системы с естественной циркуляцией теплоносителя. К ее характерным признакам относят трубопровод больших диаметров, благодаря которому уменьшается гидравлическое сопротивление, и обязательный уклон по ходу движения теплоносителя порядка 2 — 3 мм на погонный метр

Неоспоримым достоинством конструкции естественного типа считается продолжительный срок ее службы. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей существенно продляет время ее эксплуатации.

Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами может составить порядка пятидесяти лет.

Недостатком таких схем считается относительно невысокий перепад давлений. Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется использовать отопление с естественной циркуляцией в радиусе не более 30 м.

Помимо этого, такая система имеет достаточно высокую инерцию, поэтому с растопки котла и до момента стабилизации температуры в отапливаемом здании проходит довольно большое количество времени.

Отрицательным моментом можно считать и то, что все трубы должны быть уложены под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Отопительная система с естественной циркуляцией способна к саморегуляции.

Двухтрубная система с естественной циркуляцией способна к саморегуляции: чем ниже опускается температура в отапливаемом помещении, тем выше становится скорость движения теплоносителя

Чем ниже температура окружающей среды, тем выше скорость циркуляции теплоносителя. Кроме этого на продвижение жидкости по отопительному контуру влияют еще несколько факторов: сечение и материал труб разводки, радиус и количество поворотов в схеме двухтрубного отопления частного дома, а также наличием и видом установленной запорной арматуры.

Воздействуя на перечисленные факторы можно добиться наибольшей эффективности системы отопления.

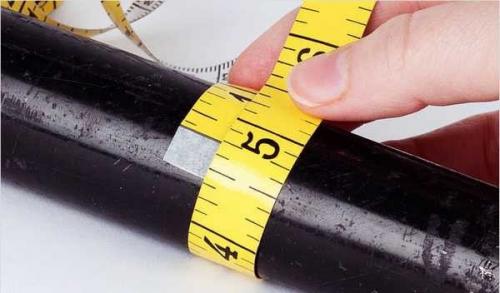

Двухтрубная система отопления диаметр труб. Как выбрать диаметр трубы отопления

Точно рассчитать, какого сечения трубы вам нужны, не получится. Придется выбирать из нескольких вариантов. А все потому, что добиться одинакового эффекта можно разными способами.

Поясним. Нам важно доставить к радиаторам нужное количество тепла и добиться при этом равномерного нагрева радиаторов. В системах с принудительной циркуляцией делаем мы это при помощи труб, теплоносителя и насоса. В принципе все, что нам нужно, — это за определенный промежуток времени «прогнать» определенное количество теплоносителя. Тут есть два варианта: поставить трубы меньшего диаметра и подавать теплоноситель с большей скоростью, или  сделать систему большего сечения, но с меньшей интенсивностью движения. Обычно выбирают первый вариант. И вот почему:

• стоимость изделий меньшего диаметра ниже;
• с ними работать легче;
• при открытой прокладке они не так привлекают внимания, а при укладке в пол или стены требуется меньшие по размерам штробы;
• при небольшом диаметре в системе находится меньше теплоносителя, что снижает ее инерционность и ведет к экономии топлива.



  Расчет диаметра медных труб отопления в зависимости от мощности радиаторов

Так как есть определенный набор диаметров и определенное количество тепла, которое по ним нужно доставить, каждый раз считать одно и то же — неразумно. Потому были разработаны специальные таблицы, по которым в зависимости от требуемого количества тепла, скорости движения теплоносителя и температурных показателей работы системы, определяется возможный размер. То есть для определения сечения труб в системе отопления находите нужную таблицу и по ней подбираете подходящее сечение.

Расчет диаметра труб для отопления производился по такой формуле (при желании можете посчитать). Затем рассчитанные значения записывались в таблицу.

Формула расчета диаметра трубы отопления

Где:

D — искомый диаметр трубопровода, мм
∆t° — дельта температур (разница подачи и обратки), °С
Q — нагрузка на данный участок системы, кВт — определенное нами количество тепла, необходимое на обогрев помещения
V — скорость теплоносителя, м/с — выбирается из определенного диапазона.

В системах индивидуального отопления скорость движения теплоносителя может быть от 0,2 м/с до 1,5 м/с. По опыту эксплуатации известно, что оптимальная скорость находится в пределах 0,3 м/с — 0,7 м/с. Если теплоноситель движется медленнее, возникают воздушные пробки, если быстрее — сильно возрастает уровень шумов. Оптимальный диапазон скоростей и выбирают в таблице. Таблицы разработаны для разных видов труб: металлических, полипропиленовых, металлопластиковых, медных. Рассчитаны значения для стандартных режимов работы: с высокими и средними температурами. Чтобы процесс подбора был более понятен, разберем конкретные примеры.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/diametr-polipropilenovoy-truby-dlya-otopleniya-chastnogo-doma-klassifikaciya-polimernyh-trub

Двухтрубная система отопления на два крыла. Классификация оборудования

Двухтрубная система отопления частного дома может быть открытой или закрытой. Последняя предусматривает наличие мембранного расширительного бачка, который позволяет работать системе при высоком давлении.

Тепловым носителем может выступать не только вода, но и этиленгликолевые составы, способные работать при низких температурах (до 40 градусов ниже нуля). Составы на основе этиленгликоля называются антифризами.

Необходимо заметить, что правильная работа оборудования обеспечивается только при использовании специализированных составов, предназначенных конкретно для целей отопления. Автомобильные антифризы не подойдут. То же самое касается присадок и добавок: можно использовать только специально приспособленные для отопления.

Особенно важно соблюдать данную рекомендацию при эксплуатации дорогих моделей котлов, управление которыми осуществляется автоматикой. В случае поломки котла производители обычно снимают с себя ответственность и не выполняют гарантийный ремонт, если неисправность напрямую не вызвана тепловым носителем.

Системы закрытого типа отличаются наивысшим уровнем безопасности, поэтому большая часть котлов современного производства нацелена именно на такие схемы.

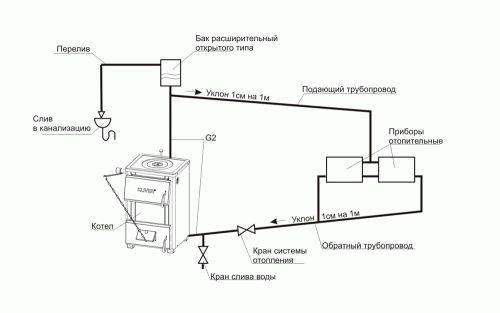

Схема открытой системы отопления с расширительным бачком

В открытых системах расширительный бачок монтируется на верхнем участке. К бачку присоединяют патрубок для вывода воздуха, а также трубу для слива лишней воды из системы. Из бачка можно отбирать горячую воду для бытовых потребностей, однако в таком случае желательно сделать снабжение воды автоматическим. Кроме того, вода, используемая для нужд жильцов, не должна содержать технических добавок и присадок.

Двухтрубная система вертикального и горизонтального типов

Существует два вида организации системы с двумя магистралями – вертикальный и горизонтальный. Вертикальное расположение труб обычно используется в многоквартирных зданиях. Для реализации системы необходимо множество труб, но при этом достигается возможность отводов в квартиры на каждом этаже. Основной плюс такой системы – естественная отдача воздуха, так как он устремляется кверху, где выводится с помощью расширительного бака или спускного вентиля.

Двухтрубная горизонтальная система отопления более распространена в одноэтажных и двухэтажных домах. Для удаления воздуха здесь используются краны Маевского.

Верхняя и нижняя разводка

Разводка подачи теплоносителя выполняется по одному из двух принципов: верхнему или нижнему. Если разводка верхняя, трубопровод располагается в подпотолочном пространстве, и трубы подачи спускаются вниз к батареям. Обратка же идет по полу. Плюс данного варианта в том, что он позволяет легко организовать естественную циркуляцию, так как из-за перепада высот и специально расположенной под углом трубы обеспечивается хорошая скорость движения теплоносителя.

Однако системы с нижней разводкой не слишком популярны из-за внешней непривлекательности бросающихся в глаза труб. Проблему можно исправить, если накрыть трубопровод подвесным или натяжным потолком.

Обратите внимание! Оба типа разводки используются в двухтрубных системах. Различия в схемах наглядно показаны на рисунке ниже.

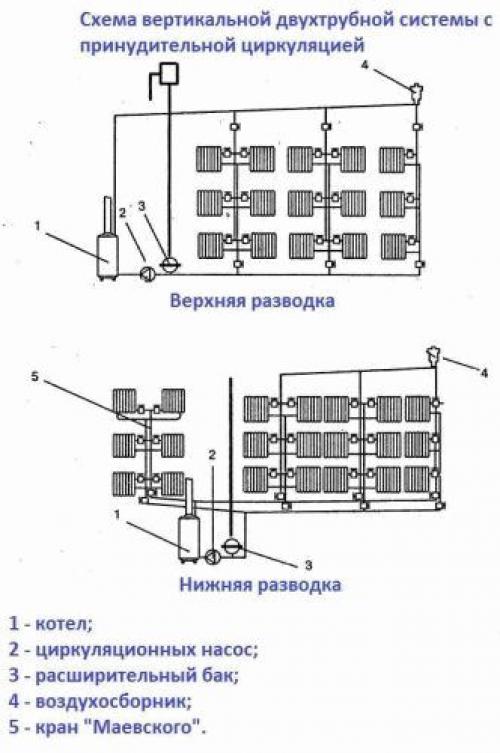

Схема вертикальной двухтрубной системы

Если разводка устроена по нижнему принципу, труба подачи располагается внизу, но чуть выше обратки. Причем трубы можно установить даже в подвале, полуподвале или встроить в пол. Такой способ разводки более эстетичен, а потому пользуется популярностью.

Однако при нижнем способе необходимо тщательно выбирать место для установки котла (если речь идет о естественной циркуляции теплоносителя), так как батареи должны располагаться выше котла. В случае же принудительной циркуляции положение оборудования относительно батарей значения не имеет.

Схема магистралей воды в системе отопления

Двухтрубная система отопления двухэтажного дома делится на два крыла. В обоих крыльях уровень температуры регулируется с помощью вентилей. Применяется нижняя разновидность разводки и принудительная циркуляция, поэтому котел крепится к стене.

Тупиковая и попутная системы

Система, в которой тепловой носитель двигается в разные стороны по трубам подачи и обратного хода, называется тупиковой. Другой вариант – система с попутным направлением теплоносителя (схема Тихельмана). Попутная схема легче поддается балансировке и настройке, в особенности, если речь идет о масштабных отопительных сетях.

В попутной системе с равным количеством радиаторных секций нет необходимости проводить балансировку. В тупиковой же схеме не обойтись без установки на всех радиаторах термоклапанов или игольчатых вентилей.

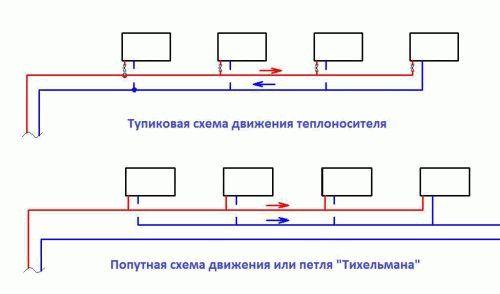

Тупиковая и попутная схема движения теплоносителя

Причем следует заметить: даже если в попутной схеме имеются батареи с отличающимся количеством секций, установить баланс будет гораздо проще, чем в разветвленной системе тупикового типа.
