Двухтрубная система отопления двухэтажного дома. Схемы отопления двухэтажного дома
Количество реализаций системы отопления двухэтажного дома бесконечно, так как зависит от многих факторов: размеров дома, наличия бесперебойного электроснабжения, постоянства проживания в доме людей и т. д. Поэтому будет разумно рассмотреть несколько типовых схем, которые доказали свою эффективность.
Схема отопления дома с естественной циркуляцией
Название такой системы само говорит за себя – циркуляция теплоносителя в системе отопления происходит за счет естественных природных процессов. Работу такой системы можно рассмотреть на рисунке.
Система с естественной циркуляцией
Вода, подогретая в теплообменнике котла, уменьшается в плотности и вытесняется более холодной и плотной водой их обратной линии. Именно эта разница весов горячей и охлажденной воды обеспечивает циркуляцию в системе отопления. В самой верхней точке стояка горячей воды оборудуется расширительный бак, который дает воде расширяться при нагревании, позволяет контролировать уровень воды в системе и при необходимости производить подпитку. Кроме этого, весь воздух, который неизбежно будет присутствовать в системе, будет выходить в расширительный бак.
Узнайте, инструкции по промывке системы отопления , из нашей новой статьи.
Разводящие трубопроводы и обратные линии, называемые еще лежаками, для облегчения циркуляции воды всегда делают под уклонами: верхний лежак к радиаторам, а нижний – к котлу. В такой системе котел должен находиться в самой нижней точке. Подачу теплоносителя на радиаторы делают через стояки горячей воды, а слив охлажденной через обратные стояки.

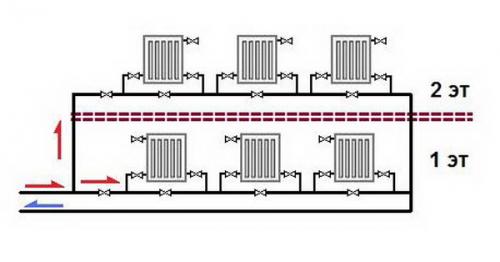

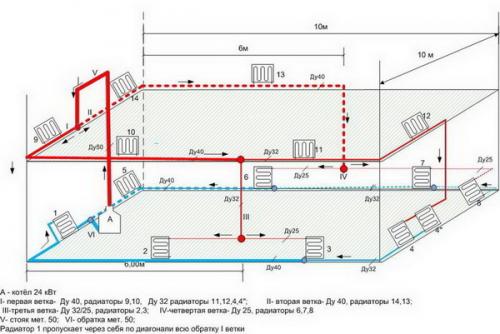

Один из вариантов реализации двухтрубной системы отопления двухэтажного дома с естественной циркуляцией представлен на следующей схеме.

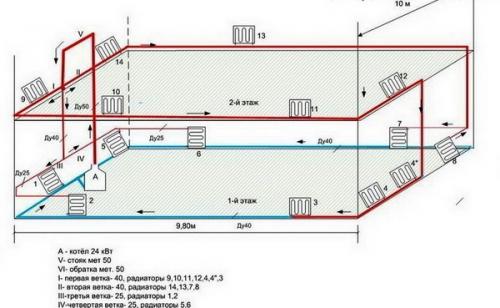

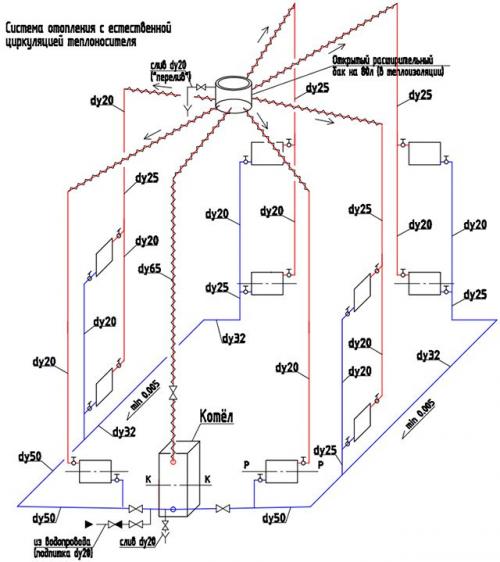

Один из вариантов реализации гравитационной системы отопления в двухэтажном доме
Следует обратить внимание в этой схеме на большое количество трубопроводов и их высокий условный проход — dу . Это объясняется тем, что в гравитационных системах для обеспечения циркуляции теплоносителя нужно минимизировать сопротивление, а это возможно только в трубах больших диаметров.

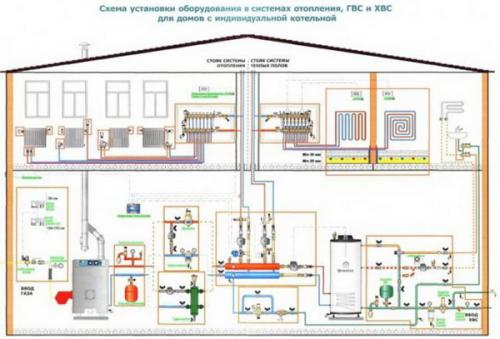

Отопление двухэтажного дома двухконтурным котлом. Схема отопления двухэтажного дома с двухконтурным котлом
Обычная схема отопления двухэтажного дома с двухконтурным котлом ничем не отличается от такой же схемы с одноконтурным теплогенератором, если дело касается только обогрева помещений. Что же касается ГВС, то схема отопления двухэтажного дома с двухконтурным котлом имеет свои особенности. В первую очередь, это добавление к обвязке теплогенератора в виде подводящего и отводящего трубопровода ГВС. Подводится холодная вода, а отводится, соответственно, горячая. При этом схема отопления двухэтажного дома с двухконтурным котлом будет иметь также отличия от ГВС в одноэтажном доме. В чем отличия? Во-первых, вся система горячего водоснабжения, равно как и, в одноэтажном доме проходит по 1 уровню. В двухэтажном доме вы должны формировать 2 ветки отопления и 2 ветки ГВС – на первом и на втором этаже. Во-вторых, при использовании двухконтурного котла, особенно газового, неразумно использовать для нагрева воды электрические бойлеры. Это значит, что после узла нагрева вы должны делать точки водоразбора по всему дому, на 1 и 2 этаже, на минимальном расстоянии от котла. И если раньше вы могли разместить 2 бойлера – на первом и втором этаже, то теперь у вас один узел нагрева – в котельной. В-третьих, раз вы используетедля производства ГВС, то вам стоит подумать над тем, чтобы размещать санузлы, кухню на первом этаже поблизости от котельной. А санузел второго этажа – обустроить прямо над котельной, блокируя его, например, с прачечной. Некоторые хозяева прачечную размещают в подвале. Однако удобнее всего, когда прачечная располагается рядом со спальнями – поверьте слову практика. Но про прачечные и ГВС – подробно в другом материале.
Двухтрубная система отопления на два крыла. Классификация оборудования
Двухтрубная система отопления частного дома может быть открытой или закрытой. Последняя предусматривает наличие мембранного расширительного бачка, который позволяет работать системе при высоком давлении.
Тепловым носителем может выступать не только вода, но и этиленгликолевые составы, способные работать при низких температурах (до 40 градусов ниже нуля). Составы на основе этиленгликоля называются антифризами.
Необходимо заметить, что правильная работа оборудования обеспечивается только при использовании специализированных составов, предназначенных конкретно для целей отопления. Автомобильные антифризы не подойдут. То же самое касается присадок и добавок: можно использовать только специально приспособленные для отопления.
Особенно важно соблюдать данную рекомендацию при эксплуатации дорогих моделей котлов, управление которыми осуществляется автоматикой. В случае поломки котла производители обычно снимают с себя ответственность и не выполняют гарантийный ремонт, если неисправность напрямую не вызвана тепловым носителем.
Системы закрытого типа отличаются наивысшим уровнем безопасности, поэтому большая часть котлов современного производства нацелена именно на такие схемы.

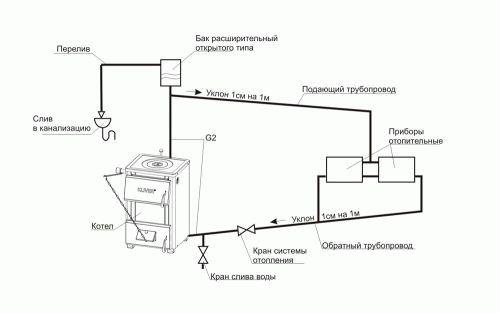

Схема открытой системы отопления с расширительным бачком
В открытых системах расширительный бачок монтируется на верхнем участке. К бачку присоединяют патрубок для вывода воздуха, а также трубу для слива лишней воды из системы. Из бачка можно отбирать горячую воду для бытовых потребностей, однако в таком случае желательно сделать снабжение воды автоматическим. Кроме того, вода, используемая для нужд жильцов, не должна содержать технических добавок и присадок.
Двухтрубная система вертикального и горизонтального типов
Существует два вида организации системы с двумя магистралями – вертикальный и горизонтальный. Вертикальное расположение труб обычно используется в многоквартирных зданиях. Для реализации системы необходимо множество труб, но при этом достигается возможность отводов в квартиры на каждом этаже. Основной плюс такой системы – естественная отдача воздуха, так как он устремляется кверху, где выводится с помощью расширительного бака или спускного вентиля.

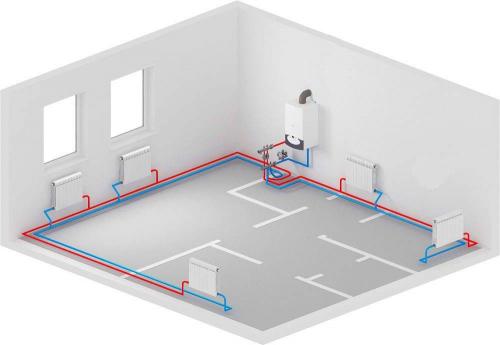

Двухтрубная горизонтальная система отопления более распространена в одноэтажных и двухэтажных домах. Для удаления воздуха здесь используются краны Маевского.
Верхняя и нижняя разводка
Разводка подачи теплоносителя выполняется по одному из двух принципов: верхнему или нижнему. Если разводка верхняя, трубопровод располагается в подпотолочном пространстве, и трубы подачи спускаются вниз к батареям. Обратка же идет по полу. Плюс данного варианта в том, что он позволяет легко организовать естественную циркуляцию, так как из-за перепада высот и специально расположенной под углом трубы обеспечивается хорошая скорость движения теплоносителя.
Однако системы с нижней разводкой не слишком популярны из-за внешней непривлекательности бросающихся в глаза труб. Проблему можно исправить, если накрыть трубопровод подвесным или натяжным потолком.
Обратите внимание! Оба типа разводки используются в двухтрубных системах. Различия в схемах наглядно показаны на рисунке ниже.

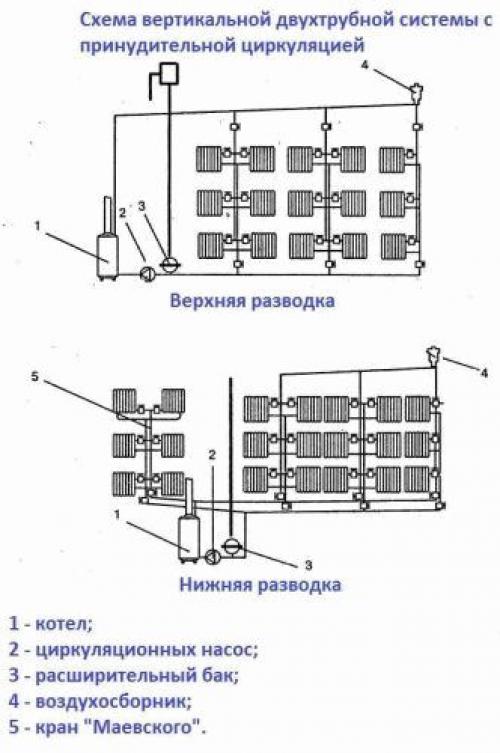

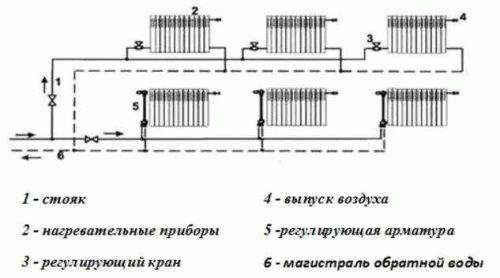

Схема вертикальной двухтрубной системы
Если разводка устроена по нижнему принципу, труба подачи располагается внизу, но чуть выше обратки. Причем трубы можно установить даже в подвале, полуподвале или встроить в пол. Такой способ разводки более эстетичен, а потому пользуется популярностью.
Однако при нижнем способе необходимо тщательно выбирать место для установки котла (если речь идет о естественной циркуляции теплоносителя), так как батареи должны располагаться выше котла. В случае же принудительной циркуляции положение оборудования относительно батарей значения не имеет.

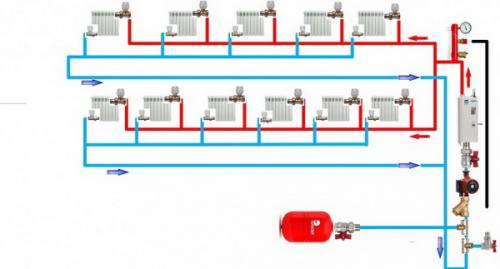

Схема магистралей воды в системе отопления
Двухтрубная система отопления двухэтажного дома делится на два крыла. В обоих крыльях уровень температуры регулируется с помощью вентилей. Применяется нижняя разновидность разводки и принудительная циркуляция, поэтому котел крепится к стене.
Тупиковая и попутная системы
Система, в которой тепловой носитель двигается в разные стороны по трубам подачи и обратного хода, называется тупиковой. Другой вариант – система с попутным направлением теплоносителя (схема Тихельмана). Попутная схема легче поддается балансировке и настройке, в особенности, если речь идет о масштабных отопительных сетях.
В попутной системе с равным количеством радиаторных секций нет необходимости проводить балансировку. В тупиковой же схеме не обойтись без установки на всех радиаторах термоклапанов или игольчатых вентилей.

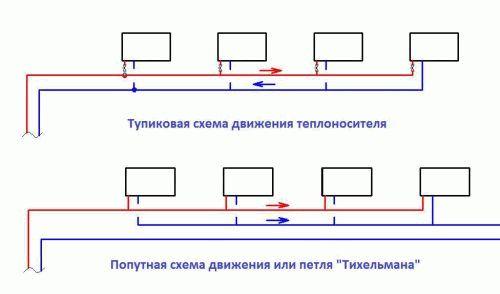

Тупиковая и попутная схема движения теплоносителя
Причем следует заметить: даже если в попутной схеме имеются батареи с отличающимся количеством секций, установить баланс будет гораздо проще, чем в разветвленной системе тупикового типа.
Двухтрубная система отопления с нижней разводкой. Схема работы нижней разводки
Схема двухтрубной системы отопления с нижней разводкой отличается от схемы с верхней разводкой, прежде всего направлением движения теплоносителя . Нижняя двухтрубная система предполагает прокладывание подающей трубы рядом с обратной снизу. При этом теплоноситель по стояку движется снизу вверх.
После этого теплоноситель проходит через отопительные приборы, а далее по обратным трубам по стоякам поступает в магистраль обратного трубопровода и в конце в нагревательное устройство (как правило, отопительный котел).
Схема нижней разводки
Удаляется воздух из системы через краны Маевского – «спускники», которыми оборудуются все отопительные устройства. Как вариант используются автоматические воздухоотводчики на стояках. Как выглядит кран Маевского на системе – фото внизу:
Кран Маевского
Проекты таких систем могут включать несколько контуров, предусматривать попутное движение теплоносителя в подающей и обратной магистралях, а также тупиковую разводку.
В такой компоновке подводящий трубопровод находится на уровне нагревательных приборов – радиаторов – или ниже.
Варианты нижней разводки
При такой разводке часто образуются воздушные пробки. Если система смонтирована на несколько этажей, то в таком случае каждый радиатор должен быть снабжен краном Маевского. Инструкция решения этой проблемы – прокладка воздушных линий, включенных в систему.
Из воздушной трубы воздух удаляется в центральный стояк, а потом через расширительный бак выходит из системы.
Важно! При реализации двухтрубной схемы с нижней разводкой обязательно следует на каждый радиатор устанавливать кран для развоздушивания системы, так как это улучшит качество отопления.
Ограничения схемы
Такие системы с естественной циркуляцией воды имеют довольно серьезные ограничения и поэтому реализуются достаточно редко. Причины этого – большинство радиаторов в системе являются конечными, нуждающимися в спускниках. А поскольку в схеме предусмотрено наличие расширительного бачка, который имеет сообщение с внешней средой, то стравливать воздух приходится каждый день.
Воздушные линии, которые закольцовывают подающие магистрали, этот недостаток в принципе устраняют, но при этом система становится еще более громоздкой и сложной. По количеству труб, которые необходимы для монтажа, эта схема ничем не уступает схеме с верхней разводкой. При этом теряется главное преимущество нижней разводки – отсутствие труб на виду.
При наличии воздушных линий трубные стояки проходят по помещениям от пола до потолка. И этим теряется смысл реализации такой схемы, при котором хотя бы на верхнем этаже не было вертикальных стояков.

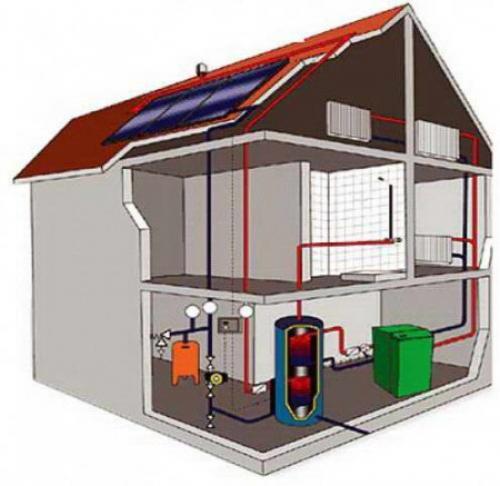

Схема отопления двухэтажного дома твердотопливным котлом. Отопление с естественной циркуляцией
Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.
Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:
- потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
- недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
- в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.
При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.
Однотрубные системы отопления
Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:
- требуется повышенная мощность котла;
- температура воды в магистралях последовательно снижается от радиатора к радиатору;
- каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).
Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.
Отопление «Ленинградка»
Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.
Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.
Альтернативные виды однотрубного отопления
Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.
Проекты отопления двухэтажного дома. Одно- и двухтрубные схемы подключения
Петля Тихельмана – самое удачное и популярное решение по соотношению стоимости и эффективности. Её отличие в том, что направление потока в подаче и обратке параллельное, следовательно, через какую батарею бы ни шел теплоноситель, длина круга циркуляции будет одинаковой, пути наименьшего сопротивления не существует. В результате, все батареи греют равномерно, но каждую из них можно отдельно отрегулировать или полностью отключить без ущерба для работы системы.
Коллекторная схема подразумевает наличие двух коллекторов, для подачи и обратки, от которых лучами разведены пары труб к каждому отопительному прибору. Для наилучшей эффективности коллектор располагают так, чтобы расстояние от него до каждого прибора отопления было примерно одинаковым. Обычно на каждый этаж устанавливается отдельный коллектор.
Только в такой системе на каждую батарею будет подаваться теплоноситель одинаковой температуры, и именно ей проще всего управлять, менять мощность обогрева отдельных точек.
Основной недостаток лучевой схемы подключения – необходимость большого количества труб, что не только повышает стоимость, но и усложняет монтаж. С другой стороны, подводка таких систем полностью скрыта, а это выглядит эстетично.
Ещё один важный момент – коллекторная система, в отличие от всех предыдущих, не может быть гравитационной. Это значит, что даже при энергонезависимом котле, отопление отключится, как только отключат свет и остановится насос.
Для настройки лучевой системы не нужно подходить к каждому прибору: все краны собраны в коллекторном шкафу, необходимо их лишь точно промаркировать при подключении
Часто в двухэтажных домах используют разные схемы разводки отопления для разных помещений, в зависимости от их планировки, площади и используемых отопительных приборов.
В двухэтажном доме однотрубные проекты, с единой трубой подачи, практически не используются, потому как последние радиаторы в контуре работают крайне неэффективно. В зависимости от площади дома, отдельные контуры соответствуют каждому этажу, нескольким или даже каждой комнате.
Также принято отделять контур радиаторов от тёплого пола, в силу необходимости разного рабочего давления и температуры.
Деление подачи из котла на разные контуры может осуществляться через гидрострелку, коллектор, либо их сочетание. Первая обеспечивает потоки разного давления и температуры для разных систем, второй же эффективен для контуров с однотипными приборами, например, лучевого подключения радиаторов.
Двухтрубная система отопления двухэтажного дома своими руками. Особенности двухтрубных систем отопления
Стоит понимать, что двухтрубная система на уровень сложнее, чем другие варианты. Во-первых, она включает в себя несколько больше материала и элементов – котел, батареи, контролирующие датчики, фитинги, насос и прочие не маловажные составляющие. Во-вторых, двухэтажные постройки имеют свои эксплуатационные особенности, которые придется учитывать в создании отопления. Без них не удастся достигнуть желаемого эффекта.
Двухтрубная схема оптимальна для домов площадью до 150 кв.м. Такой вариант подходит, как для теплоносителя в виде воды, так и для пара или газа. Принцип работы тут заключается в том, что есть две системы труб. По одной теплоноситель от коллектора идет к каждому отопительному прибору, а по второй линии возвращается обратно к теплогенератору, где «восстанавливает» свою температуру. Это позволяет сохранить нужную температуру на любом отрезке системы, вплоть до каждой батареи. При желании можно установить ручной термостат и самостоятельно контролировать климат в каждом отдельном помещении.
В отличие от однотрубной системы, двухтрубный вариант отличается низкими потерями давления. На этом фоне есть возможность установить насос с меньшей мощностью и потребление электричества. А значит, и стоить он будет на пару тысяч дешевле. Двухтрубные системы подходят не только для домов в два этажа, но и для построек повыше. Конечно, насос не является обязательным элементом, но, тем не менее, он значительно увеличивает производительность и эффективность обогрева.
Но перед тем как приступать к обустройству, стоит заняться вычислениями. Во-первых, распланировать площадь отопления. В данного типа системах присутствует коллектор, а он потребует определенного места размещения. Во-вторых, так как этажей несколько, то избежать перепадов давления не удастся. Поэтому на каждом участке идет расчет своей длины труб, хотя в целом они должны быть максимально одинаковыми по длине.
Создать отопление в доме своими руками не так сложно. Сложно правильно все рассчитать. Поэтому, если есть сомнение в правильности своих чертежей и расчетов, то лучше всего попросить перепроверить план профессионалов. Или же изначально доверить эту работу мастерам, а потом по схеме заниматься разводкой.
Схема отопления двухэтажного дома с настенным газовым котлом. Проще всего: отопление частного дома газом
Если неподалеку от вашего домовладения есть магистраль сетевого газа – вам повезло. Даже не рассматривайте никакие другие варианты. На сегодняшний день этот способ отопления – самый эффективный и экономичный из всех. отопления от современных производителей имеют коэффициент полезного действия – 98, и этим все сказано.
С такой системой можно спокойно оставить дом без присмотра. Автоматика на газовых приборах настолько совершенна, что не допустит никаких сбоев
Отсутствие магистрального газа – проблема, но проблема решаемая. Отопление частного дома газовым котлом может осуществляться и с помощью сжиженного топлива. Сжиженный газ может быть в баллонах по 50-80 литров или в огромном баке –, его размещают на участке подальше от дома, вкапывают в землю и заправляют с помощью специальных машин. Расход отопления частного дома газовыми баллонами тот же, что и магистральным газом, но придется доплатить за доставку и заправку носителей, а это примерно 20 процентов сверх стоимости газа.
Совет! Чтобы снизить расход газа на отопление следует максимально утеплить стены дома и снизить теплопотери через окна, двери и крышу.
Выводы:
- отопление газом – самый экономичный способ из всех возможных;
- при отсутствии магистрального газа используйте баллоны или газгольдер;
для сжиженного голубого топлива следует подбирать модель котла с небольшим показателем рабочего давления.
