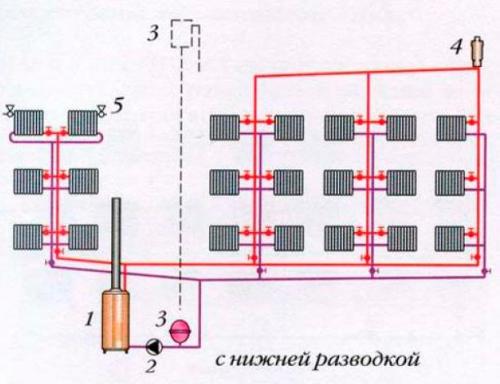

Двухтрубная тупиковая система отопления с нижней разводкой. Классификация 2 трубных систем
Отопительные системы любого типа делятся на открытые и закрытые. В закрытых устанавливается расширительный бачок мембранного типа, который дает возможность функционировать системе при повышенном давлении. Такая система дает возможность использовать в качестве теплоносителя не только воду, но и составы на основе этиленгликоля, которые имеют пониженную температуру замерзания (до -40 о С) и называются еще антифризами. Для нормальной работы оборудования в системах отопления должны использоваться специальные составы, разработанные для этих целей, а не общего назначения, и тем более, не автомобильные. То же относится и к используемым присадкам и добавкам: только специализированные. Особенно жестко стоит придерживаться этого правила при использовании дорогостоящих современных котлов с автоматическим управлением – ремонт при неполадках не будет гарантийным, даже если поломка и не связана напрямую с теплоносителем.

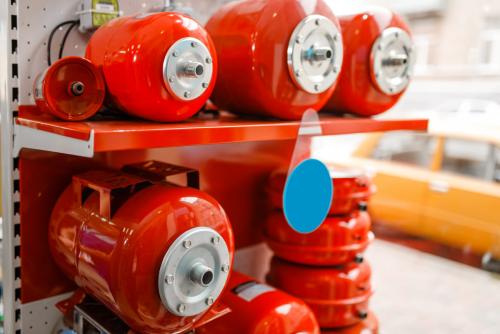

Место установки расширительного бака зависит от его типа
В открытой системе в верхней точке встраивается расширительный бачок открытого типа. К нему обычно подсоединяют патрубок для отвода воздуха из системы, а также организовывают трубопровод для слива излишка воды в системе. Иногда из расширительного бака могут забирать теплую воду для хозяйственных нужд, но в этом случае нужно подпитку системы сделать автоматической, а также не использовать добавок и присадок.
С точки зрения безопасности более перспективны закрытые системы и большая часть современных котлов разрабатывается под них. Подробнее о закрытых системах отопления читайте тут.
Двухтрубная система отопления Тихельмана. Схема отопления Тихельмана
Петля Тихельмана — двухтрубная система с реверсивным движением теплоносителя
Система имеет и другие названия: часто ее называют попутной, характеризуя перемещение жидкого теплоносителя по двум входящим в нее контурам. Помимо этого, встречается наименование этой схемы возвратной с реверсивным движением. Одна из основных особенностей установки – одинаковая протяженность подающей и обратной труб. Поскольку гидравлика в разных элементах системы будет идентичной, крайние радиаторы получают одинаковое количество тепла. При этом обратка берет начало от первого из них, а подача оканчивается на последнем.
Особенности внутреннего устройства одноэтажных частных домов зачастую таковы, что не располагают к навешиванию труб отопления на стены. Обычно их принято прокладывать под напольным покрытием и защищать теплоизолом. Монтаж петли отопления Тихельмана, в частности, замкнутого круга на распределительный элемент, в таком случае упрощается.
В помещениях с высокими оконными рамами распространено применение внутрипольных конвекторов. Если сравнивать с лучевой конструкцией, петля отопления Тихельмана лучше подойдет для подсоединения данных элементов благодаря меньшему расходу топлива и надежности работы.
В двухэтажном доме устанавливают общий стояк и проводят два кольца для первого и второго этажей. Необходимо учитывать, что потери энергии у них окажутся сильно различными, и подбирать радиаторы и диаметры используемых труб исходя из этого. Применение раздельных конструкций позволит осуществлять их взаимную балансировку. В двухэтажном доме два крана удобно поместить в котельной по соседству друг с другом.
Схема двухтрубной системы отопления частного дома. Конструкция с естественной циркуляцией
Основной принцип функционирования системы таков: котел разогревает теплоноситель, который при увеличении температуры расширяется. Плотность жидкости при этом уменьшается.
Благодаря этому более холодная и потому плотная вода постепенно вытесняет разогретую жидкость вверх. Она поднимается до наивысшей точки системы, где начинает понемногу остывать и самотеком движется в радиаторы.
В батареях вода отдает накопленное тепло и, еще больше остывая и увеличивая свою плотность, движется к котлу. Очевидно, что теплоноситель проходит весь цикл самотеком, без использования дополнительного оборудования.
По причине того, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от излишнего завоздушивания.
На рисунке представлена простая схема двухтрубной отопительной системы с естественной циркуляцией теплоносителя. К ее характерным признакам относят трубопровод больших диаметров, благодаря которому уменьшается гидравлическое сопротивление, и обязательный уклон по ходу движения теплоносителя порядка 2 — 3 мм на погонный метр
Неоспоримым достоинством конструкции естественного типа считается продолжительный срок ее службы. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей существенно продляет время ее эксплуатации.
Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами может составить порядка пятидесяти лет.
Недостатком таких схем считается относительно невысокий перепад давлений. Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется использовать отопление с естественной циркуляцией в радиусе не более 30 м.
Помимо этого, такая система имеет достаточно высокую инерцию, поэтому с растопки котла и до момента стабилизации температуры в отапливаемом здании проходит довольно большое количество времени.
Отрицательным моментом можно считать и то, что все трубы должны быть уложены под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Отопительная система с естественной циркуляцией способна к саморегуляции.
Двухтрубная система с естественной циркуляцией способна к саморегуляции: чем ниже опускается температура в отапливаемом помещении, тем выше становится скорость движения теплоносителя
Чем ниже температура окружающей среды, тем выше скорость циркуляции теплоносителя. Кроме этого на продвижение жидкости по отопительному контуру влияют еще несколько факторов: сечение и материал труб разводки, радиус и количество поворотов в схеме двухтрубного отопления частного дома, а также наличием и видом установленной запорной арматуры.
Воздействуя на перечисленные факторы можно добиться наибольшей эффективности системы отопления.

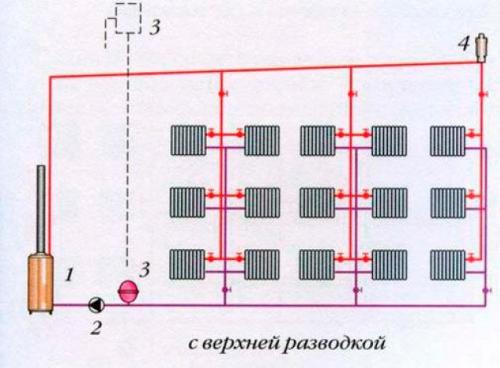

Двухтрубная система отопления с верхней разводкой. Двухтрубная система водяного отопления с верхней разводкой
Вода из котла поднимается вверх по подающему трубопроводу и далее поступает по стоякам и подводкам в нагревательные приборы (рис. 3). Горизонтальные магистрали прокладываются с уклоном 0,002–0,003. От нагревательных приборов вода по обратным подводкам и стоякам поступает в обратный трубопровод и из него в котел. Каждый прибор данной системы отопления обслуживается двумя трубопроводами — подающим и обратным, поэтому такая система называется двухтрубной. Подпитку воды в систему осуществляют от водопровода, а если такового не имеется, то воду заливают вручную через отверстие расширительного бака. Подпитку отопительной системы из водопровода лучше делать в обратку: холодная вода из водопровода смешивается с относительно горячей водой обратки и повышает ее плотность, увеличивая циркуляционный напор на время подпитки.
рис. 3. Схема двухтрубной системы отопления с верхней разводкой и естественной циркуляцией теплоносителя
Для улучшения циркуляции теплоносителя главный стояк (от котла до расширителя) желательно утеплить, чтобы он не остывал, доставляя воду к боковым ответвлениям. Расширительный бачок делают в двух вариантах: простом, без циркуляции воды и более сложном — с циркуляцией.
Простой вариант расширительного бачка представляет собой емкость с вваренными (или ввернутыми на резиновых прокладках) в него двумя трубами. Одна труба, это стояк подачи системы отопления, другая — труба, сигнализирующая о заполнении бачка водой. Место соединения стояка с бачком не имеет принципиального значения, труба может быть введена в бачок как в днище, так и в боковую стенку. Главное, чтобы она была введена как можно ниже, для того чтобы полностью использовать объем расширительного бачка. Сигнальная труба вводится в бачок сбоку, в 100 мм от верха: вода при запитывании системы займет объем бачка и начнет переливаться в эту трубу, сигнализируя о заполнении системы. В процессе эксплуатации нагретая вода будет расширяться в объеме и стекать через сигнальную трубу. В конечном итоге, при самом большом нагреве система «выплюнет» в трубу расширившийся объем воды и произойдет саморегулирование уровня воды в бачке. При дальнейших увеличениях и уменьшениях объема уровень воды в бачке будет меняться, но перелива ее в сигнальную трубу не будет. У такой конструкции расширителя два недостатка: первый, периодически, примерно раз в полгода нужно визуально проверять наличие воды в расширителе и, второй, бачок нужно очень хорошо утеплять, вода в нем остывает и при сильных морозах может замерзнуть. Однако эти недостатки с лихвой оправдываются простотой системы и к ним очень быстро привыкаешь: утеплить бачок нужно всего лишь один раз, а к расходу системой воды приноравливаешься буквально через год эксплуатации и уже знаешь, когда нужно долить воду — раз в полгода или раз в год. Обычно уровень проверяют и доливают воду перед началом отопительного сезона и забывают о нем до начала следующего сезона.
Двухтрубная система отопления с нижним подключением. Разновидности схем 2-х-трубной системы

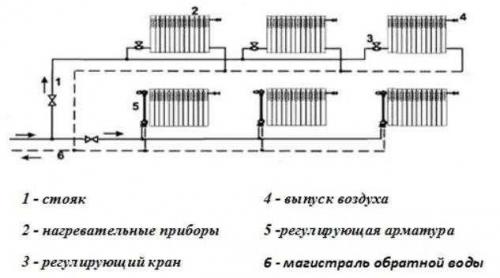

Существует несколько вариаций 2-х-трубного отопления, каждая из которых имеет свои нюансы, которые следует учитывать при выборе.
Двухтрубная система с прямым возвратом
В двухтрубной системе прямого возврата общая длина трубы от насоса до каждого радиатора короче для радиаторов, расположенных ближе к насосу, и длиннее для более удаленных радиаторов. По этой причине перепад давления может быть значительно выше на ближайшем радиаторе, чем на самом дальнем.
Это необходимо учитывать при проектировании системы. Преимущество системы прямого возврата заключается в том, что маршрутизация труб более проста по сравнению с системой обратного возврата.
Двухтрубная система с обратным возвратом (система Тичельмана)
В двухтрубной системе обратного возврата общая длина трубы от насоса до каждого радиатора одинакова для всех радиаторов на одном этаже. Это дает благоприятное распределение воды.
Двухтрубная система с верхним трубопроводом
Распределительная труба расположена в подвесном потолке, а вентиляционные отверстия установлены в центральных положениях. Этот тип системы распространен в больших зданиях, так как его относительно легко сбалансировать и регулировать. Также легко расширить систему.
Двухтрубная система с напольным трубопроводом
Эта система очень распространена в домах и зданиях, где трубопроводы не могут быть установлены в доступном потолочном пространстве. Распределительные трубы расположены под полом. В многоэтажных зданиях вентиляционные винты необходимы на радиаторах. Циркуляционные, встроенные одноступенчатые насосы обычно используются для двухтрубных систем отопления в бытовых и коммерческих системах отопления.
Двухтрубная система отопления в частном доме. Виды двухтрубных систем отопления
Теплокоммуникации такого типа отличаются конфигурацией, наличием насоса, направлением подачи и оттекания теплоносителя. Разнообразие позволяет выбрать оптимальную конфигурацию для конкретного здания.
Открытая и закрытая двухтрубная система отопления частного дома
Эти два вида отопительных коммуникаций отличаются конструкцией расширительного бака – емкости для сбора теплоносителя. При нагревании жидкость, циркулирующая по трубам, увеличивается в объеме, и образовавшийся излишек попадает в такой резервуар. При остывании жидкость уходит обратно в трубы.
Эти тепловые конструкции снабжены разными расширительными баками:
- В открытую двухтрубную систему устанавливается емкость, сообщающаяся с воздухом. Часто это пустая канистра.
- Закрытые отопительные контуры комплектуют герметичным расширительным баком, внутри которого находится воздушное пространство, отделенное эластичной мембраной. Излишки теплоносителя, образовавшиеся при нагревании, поступают в бачок, поджимают перегородку из резины или мягкого полимера и заполняют пространство, где находился воздух.
Открытые отопительные конструкции работают на воде, поскольку незамерзающая жидкость портится при постоянном контакте с воздухом. Поэтому такой вариант подойдет только для дома, который постоянно отапливается в холодное время. Закрытая теплосистема работает с любыми теплоносителями, ее можно смонтировать на даче, где зимой периодически отключают теплоснабжение.
Схема двухтрубной системы отопления с принудительной и самотечной циркуляцией
Эти два варианта двухконтурного отопления отличаются механизмом работы:
- Самотечная (гравитационная) теплосистема функционирует за счет законов физики. Нагретая вода из котла поднимается вверх, а затем стекает вниз под действием силы тяжести. Для этого тепловые магистрали укладывают под небольшим наклоном – 1 см на погонный метр. Преимущество таких коммуникаций – энергонезависимость, дом можно протопить даже при отсутствии света.
- В принудительной схеме жидкость перегоняет насос. Теплоснабжающая конструкция работает стабильнее, но требует подключения электричества.
Самотечное двухтрубное отопление монтируют в домах небольшой площади. В более крупных зданиях прокладывают принудительную схему с одним или несколькими устройствами для прокачки воды.

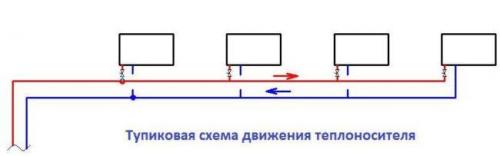

Попутная и встречная схемы теплоснабжения
Основное отличие – направление движения подогретого и остывшего теплоносителя. Потоки могут быть направлены в одну сторону (попутно) или в разные стороны (встречно). Имеются и другие существенные различия в конструкции.
Встречная теплосистема состоит из нескольких ветвей (петель), по которым движется теплоноситель. Каждая ветка заканчивается тупиком, из которого тепловой поток уходит обратно. Поэтому двухтрубную тупиковую систему отопления с нижней или верхней разводкой часто называют тупиковой.
Эта схема имеет множество достоинств:
- отопительные петли можно провести по комнатам любой формы и планировки, обогнуть с помощью труб вертикальные и горизонтальные препятствия;
- при желании сделать к дому пристройку достаточно доустановить «петли» в новые помещения;
- в теплокоммуникации легко встраиваются теплые полы, которые становятся еще одной веткой разводки.
Такая схема подключения двухтрубной системы отопления не лишена и недостатков:
- последние батареи на конце длинных ветвей могут плохо прогреваться, поскольку теплоноситель до них доходит позже, частично остывшим;
- слишком сложная конструкция может работать нестабильно.
Однако из-за своей простоты и функциональности в большинстве частных домов монтируют петлевую теплосистему.

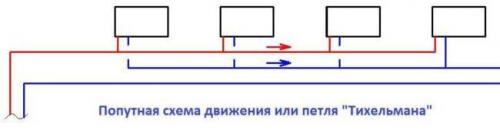

Попутная разводка, или петля Тихельмана, равномерно нагревает даже большое количество радиаторов. Теплоноситель в ней движется по кругу, поэтому сумма длин обратки и подачи для каждой батареи одинакова. Из-за круговой замкнутой конструкции направление движения горячей и остывшей жидкости совпадают, поэтому такая тепловая схема получила название попутной.
Теплосистема имеет существенные недостатки, ограничивающие ее применение:
- Кольцевая схема хороша только для современных зданий с большими комнатами. В старых постройках со сложной планировкой проложить ее очень сложно.
- Попутную теплоснабжающую конструкцию легко смонтировать только на этапе строительства. Протянуть петлю Тихельмана в уже построенном доме или завести ее в новую пристройку проблематично.
Тем не менее, в современных дачах и коттеджах она работает стабильно, не требует регулировки и равномерно нагревает батареи.
Познакомьтесь с радиаторами теплоприбор
Преимущества радиаторов ТЕПЛОПРИБОР
Надежные и долговечные
- функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.
Имеют длительную гарантию
- на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.
Состоят из российских материалов на 90%
– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.
Двухтрубная система отопления на два крыла. Верхняя и нижняя разводка

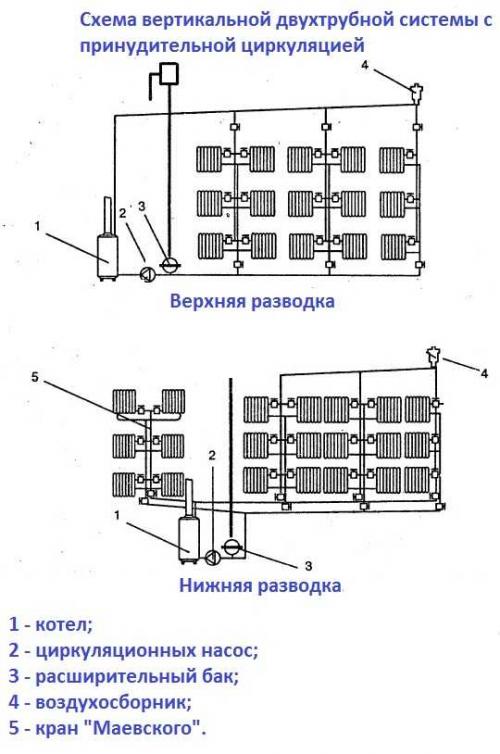

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.
