Как разобрать новый чугунный радиатор отопления. Подготовка к разбору чугунной батареи

Как разобрать новый чугунный радиатор отопления. Подготовка к разбору чугунной батареи

Разобрать чугунную батарею проще за пределами жилья. Идеальным вариантом считается открытое пространство со свежим воздухом, так как во время разборки вероятнее всего будет применено нагревание конструкции. Батарею нужно положить на деревянный трап или бруски, после чего промыть стягивающие узлы жидкостью. Можно попытаться провести разборку аккуратно, но если гайки не поддаются добровольной раскрутке, тогда следует выполнить такие манипуляции:

1. Накалить соединяющие узлы конструкции. Разобрать чугунное оборудование можно с помощью горелки или паяльной лампы. Нагрев должен проходить по всему периметру соединяющего узла. Когда гайка накалиться, можно пробовать срывать элемент. В случае неудачи провести повторный нагрев батареи. Как правило, во время работы с раскаленными деталями необходимо пользоваться индивидуальными средствами защиты. Это очки, капроновые перчатки и плотная одежда.
2. Разрезать стыки соединительных элементов. Чтобы разобрать чугунную батарею без ключа, достаточно использовать болгарку. Во время обрезки необходимо плавно перемещать режущий инструмент по всей оси стыка. Благодаря этому на батарее не появятся сколы, трещины или забои. Конечно, применение ножовки также поможет разрезать металл, однако, на данную процедуру уйдет больше времени.
3. Разобрать деформированный сектор. Если нет возможности нагрева или распила, можно использовать тяжелую кувалду для разбора неподдающихся узлов. Чугун – металл хрупкий, поэтому стоит начинать с середины, после чего получится быстро разбить чугунные батареи. Однако такой вариант опасен тем, что в результате можно повредить функционирующие секции.

Как разбить чугунную батарею. Разборка радиаторов

Прежде чем начать разборку, необходимо подготовить для выполнения работы инструмент:

1. Ключ, чтобы разобрать батареи (размером 5/4 дюйма для радиаторов старого образца и 1 дюйм — для современных).
2. Ключ разводной (№2 или №3).
3. Кусочек мела.
4. Кусок дюймовой трубы длиной от 500 до 1000 мм.

Заранее подготовить место, чтобы разобрать радиатор, ровную площадку или деревянный щит.

Чтобы разобрать снятый радиатор отопления, кладем его горизонтально на щит. Затем определяем направление резьбы на глухих пробках и их отворачиваем.

Схема разборки чугунных радиаторов.

Схема разборки чугунных радиаторов.Прежде чем начать раскручивать радиатор, нужно отметить длину ключа до выворачиваемого ниппеля. Для этого его кладем сверху на радиатор и совмещаем рабочий наконечник с местом, где планируем открутить стягивающую втулку, и по торцу батареи делаем на стойке ключа мелом круговую отметку. Затем его вставляем в батарею до уровня отметки.

Прежде чем начать вращать ключ, требуется определить направление вращения. Резьба на батарее может быть правая или левая. При вращении ниппеля в одну сторону секции стягиваются между собой, а при вращении в обратную расходятся.

Чтобы определить это направление со стороны, куда вставляется ключ, вворачиваем свободную футорку и по ней определяем направление резьбы.

Если вы определили, что резьба правая (пробка вворачивается по часовой стрелке), значит, чтобы раскрутить батарею ключ требуется вращать против часовой стрелки. А если резьба левая, то в противоположную сторону.

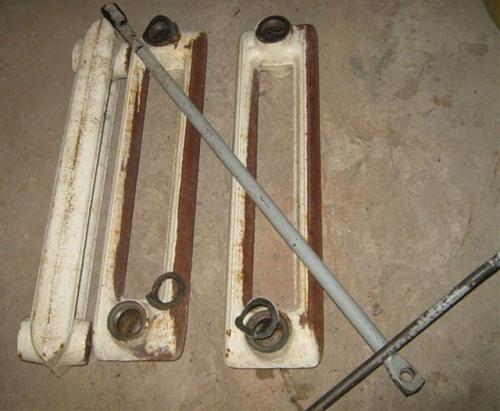

Теперь можно раскрутить радиатор, для чего требуется отвернуть секцию. Вначале необходимо сделав примерно пол оборота «сорвать» резьбу с места одного ниппеля, а затем другого, параллельного первому.

Затем начинаем раскручивать чугунную батарею, соблюдая ширину между секциями примерно 5 мм. Ключ попеременно переставляем с одного ниппеля в другой.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/ustroystvo-chugunnoy-batarei-otopleniya-v-razreze-raznoobrazie-otopitelnyh-radiatorov

Как разобрать чугунную батарею без ключа. Как разобрать новый чугунный радиатор отопления

Проще и быстрее всего размонтировать относительно новую батарею. Если корпус еще не устанавливался в систему отопления или использовался максимум один сезон, то шансы разобрать секцию чугунного радиатора без использования хитрых приемов и инструментов достаточно велики.

В первую очередь потребуется отвернуть заглушки, обычно они стоят с левого торца чугунного корпуса батареи. Разобрать пробки можно обычным копчиковым ключом, при условии, что длина рукояти инструмента составляет не менее 70 см.

Важно! Разбирать даже новую чугунную батарею, смонтированную на трубах отопления, не следует, максимум, что можно сделать, это отвернуть пробки. В противном случае можно легко повредить радиатор, например, расколоть ниппель.

Повернуть можно только рычагом

Чтобы разобрать секции, пробку придется снимать в обязательном порядке. Так как заглушки всегда имеют левую резьбу, то отворачивать придется по часовой стрелке.

Для того чтобы демонтировать секцию, нужно будет поставить радиатор на боковой торец. Далее действуем в следующем порядке:

• После снятия пробок через отверстия будут видны первые ниппеля;
• Оба ниппеля выворачиваем против часовой стрелки;
• Верхняя секция поднимается, и ее можно будет снять руками.

Разобрать чугунную батарею, прослужившую хотя бы один сезон, сложнее. Из-за того, что чугунные детали прикипают друг к другу. Для новых секций под пробки и на соединениях наматывают ткань или хлопчатобумажный шнур, пропитанный тормозной жидкостью. Через сутки радиатор можно будет разобрать без особых усилий.

После завершения разборки жидкость нужно будет вымыть моющим средством, иначе при обратной сборке уплотняющие прокладки могут быстро выйти из строя.

Как разобрать чугунную батарею отопления – руководство по демонтажу и разборке радиаторов по секциям

В подавляющем большинстве отопительных систем на сегодняшний день используются батареи, которые в той или иной степени знакомы практически всем людям. Отопительные батареи могут изготавливаться из чугуна, стали и алюминия. Самыми популярными являются чугунные изделия – в арсенале их достоинств длительный срок службы (более 50 лет), хорошая теплоотдача и неплохая устойчивость к коррозии.

Чтобы достоинства чугунных батарей могли проявить себя, их необходимо регулярно красить, очищать, а порой – и ремонтировать. Разумеется, эти работы нельзя выполнить на установленных приборах при функционирующей системе отопления – радиаторы сначала нужно снять, а потом разобрать. О том, как разобрать чугунную батарею, и пойдет речь в этой статье.

Демонтаж радиаторов из чугуна

Для демонтажа чугунных отопительных радиаторов требуется следующий набор инструментов:

• Трубный ключ номер 3 (потребуется для откручивания контргайки и футорки);
• Труборез или болгарка;
• Ножовка по металлу;
• Зубило;
• Молоток и кувалда;
• Щетка.

Лучше всего демонтаж чугунных радиаторов (да и любых других отопительных приборов) выполнять в летнее время, когда отопительная система находится в отключенном состоянии. Перед тем, как разобрать чугунную батарею отопления по секциям, необходимо слить весь теплоноситель из отопительного контура.

Как разобрать чугунную батарею отопления по секциям

Перед тем, как разобрать чугунный радиатор отопления, необходимо заготовить набор инструментов:

• Ключ для разборки чугунных батарей (5/4 дюйма для старых приборов и дюймовый – для новых);
• Разводной ключ второго или третьего номера;
• Мел;
• Дюймовая труба длиной 50-100 см.

Также нужно найти удобную площадку, на которой можно будет разбирать радиатор. Хорошим вариантом будет прочный деревянный щит, положенный на ровную площадку. Батарея укладывается на этот щит горизонтально, и можно приступать к разборке.

Технология разборки радиатора выглядит следующим образом:

1. В первую очередь нужно понять, в какую сторону откручиваются глухие пробки, после чего их нужно отвернуть. Перед тем, как разобрать батарею отопления, необходимо отметить на ключе длину до выкручиваемого ниппеля. Чтобы сделать это, ключ кладется на батарею, и его край доводится до той точки, где находится втулка. На ключе при помощи мела по кругу делается отметка, до которой ключ вставляется в батарею.
2. Далее нужно разбираться, в какую сторону должен вращаться ключ для чугунных батарей – они могут иметь как левую, так и правую резьбу. Соответственно, при вращении в разные стороны секции батареи будут расходиться или сходиться. Направление вращения определяется при помощи футорки, которая вворачивается с той же стороны, куда впоследствии будет вставляться ключ.
3. При правой резьбе футорка вкручивается по часовой стрелке, поэтому направление вращения ключа при раскрутке будет противоположным. С левой резьбой ситуация меняется с точностью до наоборот.
4. Непосредственно раскрутка радиатора начинается с первой секции. Первым делом нужно сорвать резьбу поочередно на обоих ниппелях (как правило, достаточно всего лишь половины оборота ключа). Далее батарея постепенно раскручивается с каждой стороны так, чтобы расстояние между секциями составляло около 0,5 см.
5. При раскрутке очень важно соблюдать указанный зазор между секциями – если раскрутить батарею с одной стороны сильнее, то есть немалая вероятность того, что резьба заклинит. В процессе раскручивания на ключ стоит надеть трубу, чтобы уменьшить требуемые усилия.

Как разобрать батарею отопления. Пошаговая инструкция разбора чугунных и алюминиевых радиаторов

В этой статье рассмотрим различные виды батарей и поэтапно распишем ответ на вопрос «как разобрать батарею отопления».

Выделяют несколько типов радиаторов. От того, к какой классификации относится батарея, зависит степень подачи теплоснабжения в квартиру или частый дом. По конструкции радиаторы так же отличаются, важно знать их строение, чтобы уметь правильно собрать и разобрать.

Виды батарей (радиаторов) отопления

Отопительное оборудование может быть изготовлено из различных материалов. К ним относят медь, алюминий, сталь, чугун, биметалл и т.д. Как устроена система водяного отопления можно узнать на нашем сайте. Согласно этому и строится следующая классификация радиаторов:

Стальные

Различают панельные и трубчатые. По-другому их называют еще конвекторами. Могут поддерживать котельное давление от 6 до 15 рабочих атмосфер. Уровень КПД достигает 75%, а мощность 1800 Вт. Существует семь типов таких батарей и каждый из них обладает своими особенностями. Плюсы такого радиатора заключаются в следующем:

• может нагревать комнату конвекцией, и излучением;
• экономичный расход и небольшой вес;
• эксплуатируется довольно долгое время;
• быстро нагревается.

Но у стальных радиаторов почти нет устойчивости к коррозии. Быстро ржавеет, находясь без воды, и не может выдержать даже самые маленькие перепады давления. Нужно быть очень осторожным при ее эксплуатации. При выявлении первых проблем немедленно их устранять.

Алюминиевые

Самые распространенные батареи в современных многоквартирных домах. Представляют собой устройство, полностью сделанное из алюминия. Бывает двух типов: экструзионные и литьевые. Имеет несколько секций, которые герметично скреплены между собой. При необходимости увеличения мощности могут быть присоединены дополнительные секции.

Обладает следующими достоинствами:

• быстро нагревается и хорошо проводит тепло;
• присутствует возможность добавить секции и клапаны;
• маленькая масса.

Такой тип радиатора требует установки дополнительного клапана для спуска воздуха, чтобы в батареи не возникали неприятные шумы. Однако секции иногда протекают между собой, что приводит к поломке отопительной системы в квартире, а воздействие условий внешней среды разрушает стенки батареи.

Чугунные

Батареи, которые так же, как и алюминиевые, разделены на несколько секций. Их можно увидеть как в старом стиле, так и в модернизированном. Такие радиаторы выдерживают давление в 18 атмосфер, но мощность их достаточно мала – 100 Вт.

Преимущества чугунных батарей:

• прочны и почти не засоряются;
• совместимы с другими материалами;
• не изнашиваются;
• многолетний срок эксплуатации.

Но этот тип батарей сложно очищать, если вдруг возникли проблемы. Кроме того, на них уходит очень много расходов из-за больших топливных затрат. В связи с маленькой мощностью они редко справляются с сильными морозами и не могут должным образом отопить помещение;

Медные

Нагревается до 150 градусов и может поддерживать 16 атмосфер. Уникальность этих батарей в том, что они состоят из специальных циркулирующих воду пластинок. По всему радиатору проходит одна труба, которую пересекают эти самые пластины.

Плюсы медных радиаторов:

• небольшие и долго эксплуатированные;
• экономично расходуются;
• могут выдержать перепад давления и температуры;
• большая теплопроводность.

Но такие батареи достаточно дорогие на момент покупки, однако экономичны в использовании. Особых недостатков у медных батарей выявить трудно, потому что они довольно практичны.

Биметаллические

Совмещают себе свойства алюминия и стали, поскольку трубы этих радиаторов сделаны из двух этих металлов. Такой тип поддерживает до 40 атмосфер и обладает высокой мощностью – 180 Вт. Их выбирают за следующие показатели:

• срок эксплуатации более 20 лет, практически не подвержены выходу из строя;
• прочны и выдерживают гидроудары;
• не подвержены коррозии и механическим воздействиям.

Биметаллические радиаторы нельзя надолго лишать водоснабжения, иначе они выйдут из строя. Тоже дорого стоит, но цена оправдана заводским качеством.

Возможно будет интересно прочитать статью на тему — разводка водопровода в квартире .

Как разобрать чугунную по секциям

Для того чтобы разобрать данный тип радиатора, необходимо подготовить мел, дюймовую трубу размером 50-100 см, ключ для чугунных батарей и разводной ключ номер 2 или 3. Сам радиатор во время разборки лучше поставить на что-то твердое для большего удобства.

Подключение чугунной батареи полипропиленом. Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Примеры схем при однотрубном и двухтрубном способе обвязки водяных конвекторов отопления

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

Схематичное изображение способов подключения (обвязки) радиаторов водяного отопления

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

Схема последовательного соединения радиаторов при однотрубном способе обвязки

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются  к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Схематичное изображение в плане двухтрубного способа обвязки радиаторов системы автономного отопления

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.
