Чтобы отопительная система работала правильно, ее следует промывать, а затем заново заполнять водой. Нередко именно на этом этапе в контур просачивается воздух.

Это происходит из-за неправильных действий во время заполнения контура. В частности, воздух может быть захвачен слишком стремительным потоком воды, как упоминалось ранее.

Схема расширительного бака открытого отопительного контура позволяет составить представление о порядке заполнения такой системы теплоносителем после промывки

Кроме того, правильное заполнение контура способствует также более быстрому удалению той части воздушных масс, которые растворены в теплоносителе.

Для начала имеет смысл рассмотреть пример заполнения открытой отопительной системы, в самой верхней точке которой расположен расширительный бак.

Заполнять теплоносителем такой контур следует, начиная с самой нижней его части. Для этих целей внизу в систему вмонтирован запорный кран, через который осуществляется подача водопроводной воды в систему.

В правильно устроенном расширительном баке имеется специальный патрубок, который защищает его от перелива.

На этот патрубок следует надеть шланг такой длины, чтобы его второй конец был выведен на участок и находился вне дома. Перед началом заполнения системы следует позаботиться об отопительном котле.

Его на это время рекомендуется отключить от системы, чтобы не сработали защитные модули этого агрегата.

После того, как эти подготовительные мероприятия выполнены, можно начинать заполнение контура. Кран в нижней части контура, через который поступает водопроводная вода, открывают таким образом, чтобы вода заполняла трубы очень медленно.

Рекомендуемая скорость потока при заполнении должна быть примерно в три раза меньше, чем максимально возможная. Это значит, что кран следует отвернуть не полностью, а только на одну треть просвета трубы

Медленное заполнение продолжают до тех пор, пока вода не потечет через шланг перелива, выведенный наружу. После этого водопроводный кран следует закрыть. Теперь следует пройти по всей системе и на каждом радиаторе открыть кран Маевского, чтобы спустить воздух.

Затем можно снова подключить к отопительной системе котел. Эти краны также рекомендуется открывать очень медленно. В ходе заполнения котла теплоносителем можно услышать шипение, которое издает защитный клапан сброса воздуха.

Это нормальное явление. После этого в систему снова нужно долить воды все в таком же медленном темпе. Расширительный бак должен быть заполнен примерно на 60-70%.

После этого необходимо выполнить проверку работы отопительной системы. Котел включают и прогревают отопительную систему. Затем радиаторы и трубы исследуют, чтобы выявить места, где нагрев отсутствует или является недостаточным.

Недостаточный прогрев свидетельствует о наличии воздуха в батареях отопления, нужно снова провести его стравливание через краны Маевского.

Если процедура заполнения отопительного контура теплоносителем прошла успешно, не стоит расслабляться.

Еще как минимум неделю работу системы следует внимательно контролировать, следить за уровнем воды в расширительном баке, а также проверять состояние труб и радиаторов. Это позволит оперативно устранить возникшие проблемы.

Подобным же образом осуществляют заполнение теплоносителем систем закрытого типа. Воду в систему тоже следует подавать с небольшой скоростью через специальный кран.

Выполнить заполнение отопительной системы закрытого типа рабочей жидкостью (теплоносителем) можно своими силами

Важно для этого вооружиться манометром. Но в таких системах важным моментом является контроль за давлением

Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского

Но в таких системах важным моментом является контроль за давлением. Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского.

При этом давление в системе начнет понижаться. Нужно понемногу добавлять теплоноситель в контур, чтобы поддерживать давление на.

Как развоздушить чугунную батарею. Как стравить воздух, если нет запорной арматуры

Жилой фонд в основном состоит из домов ещё «советской» постройки, а соответственно и радиаторы отопления в них установлены с того времени. В таких батареях не предусмотрены воздухоотводчики, а просто установлена заглушка. Вот через неё мы и будем стравливать воздух из отопительной системы. Чтобы всё прошло нормально и безопасно, следует действовать по следующему алгоритму:

1. Перед выполнением всех работ по развоздушиванию отопительной системы сначала перекрыть стояк подачи теплоносителя.
2. Приготовить ведро, тряпки, разводной ключ, паклю или ФУМ-ленту, а также WD-40 или растворитель.
3. Поставить ёмкость под заглушку и обмотать ветошью батарею вокруг неё, чтобы уменьшить напор воды.
4. Как правило, заглушки на радиаторе отопления закрашиваются с остальным обогревательным элементом. Поэтому нужно обработать стык преобразователем ржавчины ВД-40 или растворителем.
5. После нанесения преобразователя нужно подождать 15–20 минут и попробовать открутить заглушку разводным ключом. Не стоит прикладывать больших усилий, чтобы не сорвать резьбу, и нельзя выкручивать заглушку полностью, достаточно будет отвернуть её на 1–2 оборота.
6. Поскольку резьба может быть лево- или правосторонней, поэтому заглушку следует проворачивать в разных направлениях.
7. Постепенно откручивая заглушку радиатора отопления необходимо прислушиваться – не пошёл ли воздух. Дополнительно можно подставить руку, чтобы ощутить воздушный поток из батареи.
8. После того как стравится воздух, должна пойти вода. Следует спустить 5–10 литров жидкости, затем для улучшения герметичности обмотать ФУМ-лентой или паклей заглушку против резьбы и плотно закрутить её обратно.

Кран Маевского. Виды крана Маевского, устройство и принцип работы

Существует два основных вида КМ: механический кран и автоматический воздухоотводчик. Принципы работы этих устройств существенно различаются вследствие их конструктивных особенностей. Рассмотрим подробнее конструкцию и принцип действия каждого из этих устройств.

Механический кран

Механический КМ получил самое широкое распространение в отопительных и других гидравлических системах с принудительной циркуляцией рабочей жидкости.

Особенности конструкции

Конструкция механического крана Маевского отличается простотой и надежностью. Устройство состоит их следующих элементов:

• корпуса с входным и выходным каналами;
• конусного винта, выполняющего роль запорного клапана;
• поворотной части.

По исполнению механический КМ может быть:

• радиаторным – устанавливается на отопительные приборы;
• традиционным – используется во всех типах замкнутых гидравлических систем с принудительной циркуляцией рабочей среды;
• комплектным – состоит из шарового крана с интегрированным КМ.

В зависимости от конструктивных особенностей головки конусный винт может откручиваться:

• отверткой;
• шестигранным или четырехгранным ключом;
• без помощи инструмента, специальной рукояткой, стационарно закрепленной на головке конусного винта.

Механический кран Маевского может быть изготовлен из:

• стали;
• латуни (сплав меди с цинком);
• чугуна;
• нержавеющей легированной стали;
• термостойкого пластика.

Благодаря высоким эксплуатационным свойствам, длительному сроку службы и доступной цене, наибольшее распространение получили латунные механические краны Маевского.

Принцип работы механического крана Маевского

Поскольку плотность воздуха значительно меньше плотности любого теплоносителя, скопившаяся в радиаторе паровоздушная смесь перемещается по трубопроводам быстрее рабочей среды, поэтому при возможности сообщения с атмосферой самопроизвольно высвобождается. Происходит это следующим образом:

При откручивании винта, его конусная часть выходит из седла, открывая тем самым входной канал. Под воздействием рабочего давления в системе паровоздушная смесь устремляется во входной канал и удаляется из отопительного контура через выходной канал. После развоздушивания системы конусный винт закручивается и перекрывает входной канал – система готова к работе.

Автоматический воздухоотводчик

Автоматическое удаление воздушных пробок позволяет значительно увеличить эффективность работы отопительной системы. Кроме этого, автоматический воздухоотводчик исключает возможность завоздушивания радиаторов и магистральных трубопроводов.

Особенности конструкции

Главным отличием автоматического воздухоотводчика от механического КМ является наличие поплавкового клапана. Именно за счет этого элемента удаление паровоздушной смеси из радиаторов и трубопроводов происходит автоматически.

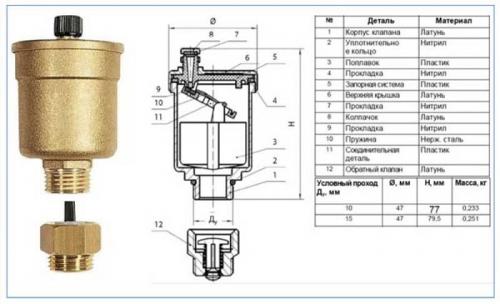

Любой автоматический воздухоотводчик состоит из следующих основных элементов:

1. корпуса;
2. резьбовой крышки;
3. поплавка;
4. жиклера;
5. держателя;
6. золотника;
7. пружины;
8. уплотнительного элемента;

В продаже можно встретить прямые, угловые и радиаторные воздухоотводчики.

Принцип работы автоматического воздухоотводчика

При наличии в рабочей камере воздухоотводчика рабочей среды, поплавок находится в крайнем верхнем положении. При таком расположении поплавка игольчатая головка клапана полностью перекрывает впускное отверстие.

Если в камеру попадает паровоздушная смесь, рабочее давление падает и поплавок опускается вниз, открывая тем самым, впускной канал, через который воздух выбрасывается в атмосферу. По мере наполнения камеры теплоносителем, поплавок постепенно поднимается вверх, до полного закрытия входного канала.

Важно! Особенности конструкции и принцип работы автоматического воздухоотводчика позволяют монтировать его в отопительную систему только в вертикальном положении.

Как развоздушить батарею с краном Маевского. Ручной кран Маевского

Так выглядит кран Маевского.

Ручным воздухоотводчиком Маевского оснащены большинство современных радиаторов. Устройство идёт в установочном комплекте, который прилагается к большинству современных радиаторов, реже его приобретают отдельно от батареи.

Так выглядит универсальный установочный комплект для радиаторов отопления.

Изделие изготовлено из латуни и пластика и имеет в своём составе игольчатый конусный клапан, который открывают вручную. Небольшое по диаметру отверстие в открытом положении выпускает воздух и теплоноситель минимальными порциями, что делает работу безопасной, исключая ожоги и затопление помещения.

Краны Маевского выпускают с диаметром присоединительной резьбы 1, ¾ или ½ дюйма.

Для манипуляции прилагается специальный пластиковый ключ в виде бабочки. С ним нужно обращаться осторожно, так как при больших прилагаемых усилиях он может сломаться. Открыть кран можно плоской отвёрткой, а также существуют разновидности для манипуляций без дополнительных приспособлений.

Совет! После монтажа радиаторов сохраните все имеющие ключи в отдельном месте или подвяжите их на батарее, чтобы не потерять. Работать в нише под подоконником неудобно, потребуется нестандартная отвёртка небольшой длины, так как батарея может занимать бо́льшую часть пространства.

Краны Маевского могут отличаться по внешнему виду, но принцип работы и эксплуатации у большинства из них одинаковы.

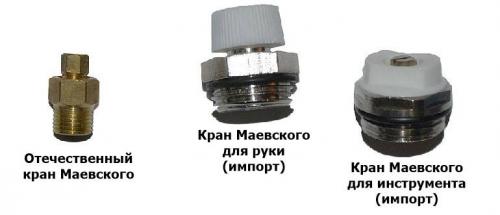

Самые распространенные типы кранов Маевского.

Инструкция по работе с краном Маевского

Перед тем как спускать воду, рекомендуется 1–2 раза закрутить и открутить отсекающие краны радиатора или терморегулятор, если такие устройство установлены. Если приборами долго не пользовались, то причина холодных батарей может заключаться в их засорении, мешающем циркуляции теплоносителя.

Если неисправности в регуляторе не выявлено, то приступают к стравливанию воздуха в по следующему алгоритму:

Если через 5–10 минут батарея разогрелась равномерно, можно считать, что операция по спуску воды прошла успешно.

Если из батареи совсем не вытекает теплоноситель, то засорён игольчатый клапан в кране Маевского. Перекрыв отсекающие краны радиатора, можно полностью выкрутить регулятор и прочистить отверстие иголкой.

Внимание! Полностью выкручивать клапан под давлением в системе, не перекрыв отсекающие краны, опасно. Давление теплоносителя не позволит вкрутить клапан обратно, а температура жидкости (до 110^оС) причинит ожоги.

Как спустить воздух с батареи старого образца. Как стравить воздух из батареи через кран

Самым простым и распространенным узлом для развоздушивания отопления является кран Маевского. Устанавливают его на одной из верхних пробок батареи.

Кран Маевского является самым распространенным узлом для стравливания воздуха из батарей

Важно! Для того чтобы спустить воздух с батареи старого образца, раньше вместо кранов Маевского часто устанавливали обыкновенные водоразборные краники из бронзы, применяемые на рукомойниках. Суть процедуры развоздушивания не меняется в зависимости от того, какой конструкции установлен узел.

Если говорить о кранах Маевского, то они тоже имеют много разновидностей. Устаревшие модели созданы под отвертку или ключ. С одной стороны, в этом есть плюс. Неквалифицированные люди или дети самостоятельно не откроют кран, что предотвратит затопление квартиры. С другой стороны, создаются неудобства обслуживания. Чтобы открутить кран, надо при себе иметь инструмент. Иногда он может закипать твердыми отложениями. Чрезмерное усилие инструментом приводит к обрыву рабочего штока.

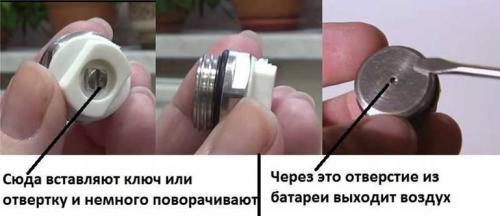

Современные краны Маевского оснащены съемными ручками. Отверстие для стравливания расположено сбоку, что дает возможность удобно сливать теплоноситель в подставленную емкость.

Чтобы краном Маевского спустить воздух из батареи, нужно выполнить следующие действия:

1. Участок батареи возле крана оборачивают ветошью. Она предотвратит разбрызгивание воды по комнате. Под сливное отверстие подставляют емкость.
2. Шток крана инструментом или за рукоятку медленно откручивают, пока не появится шипение воздуха. Если механизм прикипел, нельзя пытаться сорвать его усилием. Шток пытаются аккуратно расшатать легкими нажатиями в разные стороны.
3. Когда из отверстия зашипит воздух, дожидаются появления ровной струи воды. Сливают примерно до 2 л.
4. Кран закручивают, ожидают около 10 минут. Процесс повторяют, чтобы удостовериться в отсутствии воздуха.

После процедуры кран проверяют на отсутствие протечек. Съемную ручку лучше снять, чтобы к ней не добрались дети.

Как спустить воздух с батареи без ключа. Как спустить воздух из батареи отопления краном Маевского

Почему батареи могут плохо греть? Основной причиной недостаточного прогрева радиаторов является появление в них воздуха. Именно для этого, более восьмидесяти лет назад, и было придумано специальное приспособление для вывода воздуха из батарей и труб отопления — кран Маевского (или клапан Маевского).

Почему появляется воздух в системе отопления.

1. Отсутствие полной герметичности системы
2. Во время возникновения коррозии
3. При образовании утечек
4. Попадание воздуха при работе насоса
5. Некачественная сборка всей системы отопления

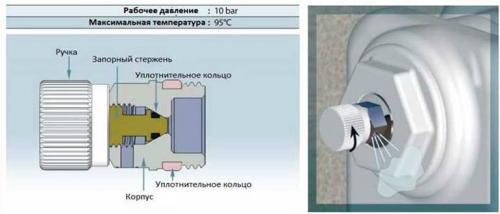

Принцип работы крана Маевского

Кран Маевского — это запорно регулирующая арматура, выполняющая функции воздухоотводчика в. При его изготовлении чаще всего используется латунь. Кран представляет собой устройство с отверстием для выхода воздуха и вкручиваемым в него винтом. Для герметичности крана при монтаже в отопительную систему на него надевается специальное уплотнительное кольцо.

Управление клапаном  производится вручную, посредством регулировочного винта. Регулировку можно произвести обычными отвёртками или специальным ключом.

Принцип работы крана Маевского прост: при выкручивании винта воздух, находящийся в системе, через образовавшийся зазор, стравливается под давлением самой системы.

Клапан Маевского может быть установлен в системы с давлением не выше 1,6 Мпа. Не рекомендуется его установка в системы, в которых возможны гидравлические удары (повышена вероятность возникновения течи)

Помимо простого названия существует и более сложное — радиаторный игольчатый воздушный клапан. Устанавливается кран обычно на радиаторы в пробки-заглушки, имеющие специальные отверстия с резьбой. Либо его монтируют в самых высоких точках отопительной системы.

Различают два типа клапана Маевского: ручной и автоматический.

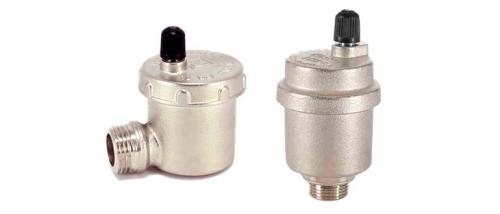

Автоматический кран Маевского

Автоматический кран Маевского

Главный недостаток автоматического крана — его лёгкая засоряемость. Поэтому не рекомендуется его использование в централизованных системах отопления. Принцип его работы не сложен. Регулировка происходит благодаря поплавку, который открывает клапан Маевского при возникновении в системе воздуха.

Ручной кран Маевского

Ручной кран Маевского

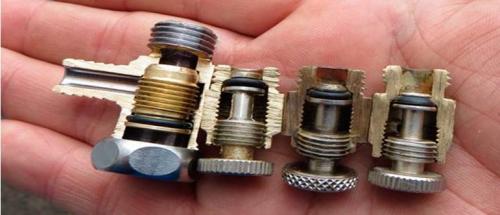

Кран Маевского ручного типа всегда имеет одну конструкцию, независимо от изделия. Основные различия разных изделий заключаются в диаметре наружной резьбы на корпусе крана. Обычные диаметры кранов — это 15 и 20 мм. Есть краны с диаметром резьбы 25 мм.Регулировочный винт клапана Маевского обычно имеет четырёхгранную форму головки (лишь иногда используются 6-ти и 8-ми гранные), с прорезью под обычную отвёртку. Поэтому регулировку крана можно произвести либо специальным ключом, который поставляется в комплекте, либо плоской отвёрткой. Так же изготавливаются модели крана Маевского, которые имеют ручку для регулировки винта. При покупке крана стоит обратить внимание на маркировку. В ней указывается диаметр резьбы в мм. Так же указываются параметры резьбы. Например: М10х1. Длина 10 мм, при шаге резьбы 1 мм.

Установка крана Маевского.

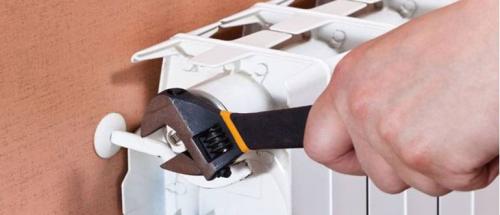

Для установки клапана вам потребуются некоторые инструменты: гаечный ключ, фум-лента, радиаторная пробка.

Главное правило при монтаже крана  — он должен устанавливаться в верхнюю пробку, противоположно стороне поступления теплоносителя.

Последовательность выполнения работ:

1. В начале работе необходимо закрыть все вентили батареи и слить всю оставшуюся воду. Желательно производить установку крана летом.
2. Выкручиваем из радиатора глухую пробку и устанавливаем новую, под кран. На новой пробке обязательно должно быть уплотнение. Дополнительную герметичность можно добавить фум-лентой, намотанной на резьбу.
3. Вкручиваем клапан Маевского, с обязательным наличием уплотнительного кольца.
4. Открываем вентили подачи воды в систему и проверяем на наличие подтеканий.(В том случае если у вас всё ещё установлены чугунные батареи, то можно сделать новое отверстие и нарезать в нём резьбу.)

В процессе проведения монтажных работ следует обратить внимание на наиболее частые ошибки:

• Установку крана Маевского желательно произвести наискосок вниз от стены, что бы избежать забрызгивания стены.
• При регулировке винта следует быть аккуратным, что бы не выкрутить его полностью. До полутора оборотов будет достаточно.
• При установке клапана в старой чугунной батарее — будет лучшим выходом целиком заменить пробку.

Так же клапан Маевского можно установить нав ванной.

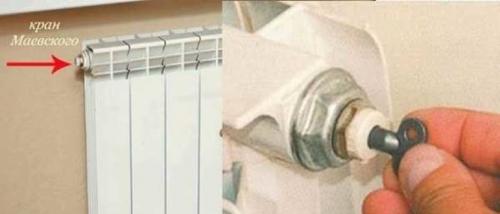

Как спустить воздух с батареи отопления краном Маевского

Перед стравливанием воздуха, под кран Маевского лучше поставить какую-то ёмкость (таз или ведро), а сам кран чем-нибудь накрыть. (при стравливании воздуха под давлением могут вылетать брызги воды).

1. Направьте отверстие, находящееся на корпусе крана, в таз или другую приготовленную емкость. Важно как можно ближе поднести емкость к крану, во избежание брызг на стены и пол.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-ya-razvozdushival-batarei-zapolnyaem-sistemu-pravilno

Не выходит воздух из батареи. Метод 2 Метод 2 из 2: Выпускаем воздух из радиатора автомобиля

1

Поищите признаки, указывающие на то, что радиатор автомобиля вышел из строя. Воздух из радиатора автомобиля необходимо удалять по той же причине, что и из домашней батареи — в системе охлаждения автомобиля образовалась воздушная пробка. Вследствие чего антифриз перестает эффективно циркулировать, что приводит к перегреву автомобиля. Если вы наблюдаете один или более из перечисленных ниже признаков, то, скорее всего, из радиатора вашего автомобиля нужно удалить воздух.

• Ненормально высокая температура на датчике температуры приборной панели.
• Жидкость, вытекающая из радиатора.
• Странные запахи, исходящие из двигателя, особенно сладкие запахи (из-за того, что антифриз протекает и/или сгорает).
• Кроме того, может быть хорошей идеей выпустить воздух из радиатора после замены запчастей в системе охлаждения или после проведения технического обслуживания. Во время проведения техобслуживания в систему может попасть воздух — следите за показателями температуры после каких-либо изменений в системе охлаждения.

2

Найдите и ослабьте воздушный клапан автомобиля. У некоторых автомобилей воздушные клапаны встроены в систему охлаждения и работают путем выпуска воздуха, точно так же, как воздушные клапаны на домашней батарее. Просмотрите руководство по эксплуатации вашего автомобиля, чтобы узнать, где найти воздушный клапан. Обычно он расположен в самой высокой точке системы охлаждения, чтобы наиболее эффективно выпускать воздух, который обычно поднимается вверх.

• Чтобы выпустить воздух из радиатора автомобиля с помощью воздушного клапана, просто ослабьте его, пока не услышите шипящий звук выходящего воздуха. Используйте какую-нибудь тряпку, чтобы собирать любую выливающуюся охлаждающую жидкость, а затем снова затяните клапан, когда из него польется стабильная струя охлаждающей жидкости.
• В некоторых автомобилях нет специальных воздушных клапанов. Не волнуйтесь, выпустить воздух из радиатора такой машины все же возможно, но другими способами (читайте ниже).

3

Снимите крышку радиатора и заведите автомобиль. Другой простой способ выпустить воздух из радиатора — это просто дать ему «отстояться» со снятой крышкой (это также хороший вариант, если у вашего автомобиля нет специального воздушного клапана). Снимите крышку радиатора, заведите двигатель и на 15–20 минут займитесь своими делами. Воздушные пробки будут прогоняться по системе охлаждения и выйдут через радиатор автомобиля.

4

Поднимите свой автомобиль. Воздух поднимается вверх, так что поднимите переднюю часть автомобиля — так радиатор окажется выше остальной части системы охлаждения, что ускорит выход воздуха из него. Осторожно поднимите автомобиль с помощью домкрата — если у вас его нет, то его можно приобрести в ближайшем магазине автозапчастей. Перед поднятием автомобиля не забудьте ослабить или снять крышку с радиатора.

• В некоторых моделях автомобилей радиатор может быть расположен не спереди — если вы не уверены, обратитесь к руководству по эксплуатации вашей машины.

5

Выполните процедуру «прочистки и наполнения». После того, как вы выпустили воздух из радиатора автомобиля, будет неплохо добавить новую охлаждающую жидкость. Возможно, воздух, который был внутри, искусственно увеличивал количество охлаждающей жидкости, отображаемое приборами — в системе может быть нехватка охлаждающей жидкости, о которой вы даже не подозревали. Удалите старую охлаждающую жидкость из системы, и добавьте новую, согласно любым инструкциям, указанным в руководстве по эксплуатации вашего автомобиля. Ниже даны общие инструкции по замене охлаждающей жидкости в автомобилях:

• Дайте двигателю полностью охладиться.
• Разместите дренажную емкость под сливным клапаном радиатора, чтобы собрать старую охлаждающую жидкость.
• Заполните водой автомобильный радиатор, затем слейте ее из сливного крана.
• Закройте сливной кран и добавьте новую охлаждающую жидкость — обычно это смесь 50/50 из антифриза и дистиллированной воды (не водопроводной воды, так как она может содержать растворенные вещества).
• Снова выпустите воздух из радиатора, чтобы удалить любой воздух, появившийся в процессе прочистки и наполнения.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-navsegda-izbavitsya-ot-vozduha-v-batareyah-otopleniya-kak-razvozdushit-batarei-raz-i

Как развоздушить систему отопления. Почему в системе отопления появляется воздух?

Причин может быть множество, вот только основные их них:

• Теплоноситель имеет в своем составе растворенный воздух, который выделяется при нагревании. В большей степени это относиться к системам, где в качестве теплоносителя используется обычная водопроводная вода, содержащая большое количество растворенного кислорода. При нагревании теплоносителя, кислород отделяется, образуя множество мелких пузырьков, которые и создают воздушную пробку;
• Заполнение отопительного контура теплоносителем осуществлялось слишком быстро, в результате чего не удалось стравить весь воздух. Отопительная система должна заполняться медленно (в среднем 1 этаж – 1 час), особенно если это протяженная система с большим количеством составных элементов;
• Не были соблюдены необходимые уклоны труб;

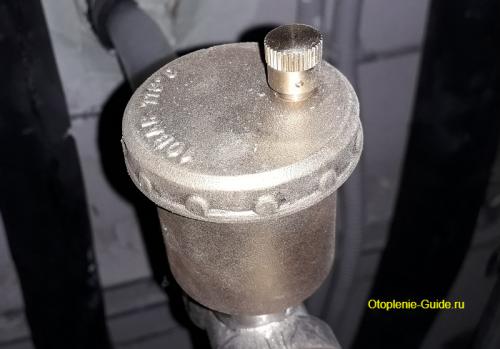

Автоматический воздухоотводчик в шахте.

• Воздушные пробки всегда образуются после проведения ремонтных работ. Ремонт или замена радиаторов, замена фитингов и т.д. — все это приводит в завоздушиванию системы отопления;
• Низкое давление в системе может привести к увеличению количества сжатого воздуха, который также будет создавать воздушные пробки;
• Выведен из строя или неисправен воздухоотводчик;
• Течь в системе отопления также может быть причиной образования пробок;
• Кислородопроницаемость труб отопления. В большей степени это относиться к полимерным трубам (кроме имеющих антидиффузионное покрытие), стенки которых пропускают в систему кислород.
• Иногда воздух скапливается в углах трубопровода. Это свидетельствует об ошибке при монтаже: отдельные участки труб были установлены не по уровню. В такой ситуации лучше всего врезать на проблемном участке тройник для установки воздухоотводчика;
• Некоторые некачественные алюминиевые батареи вступают в реакцию с водой, как результат воздушные пробки будут образовываться постоянно. Порекомендовать в такой ситуации можно одно: использовать только качественные отопительные приборы, а не выбирать что подешевле. Дешевый прибор рекомендуется заменить на новый, более качественный.
