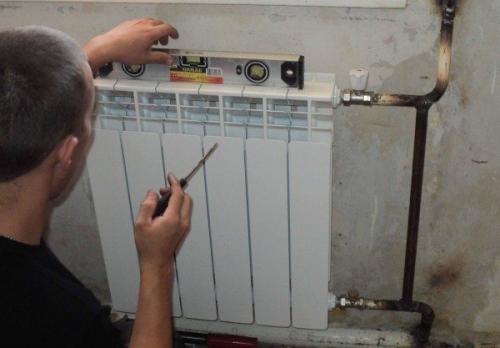

Как соединить батарею с металлической трубой. Трубы и радиаторы

Как соединить батарею с металлической трубой. Трубы и радиаторы

Начнем с небольшого исследования материалов, применяемых для создания отопительных приборов. Точнее — с рабочего давления, на которое они рассчитаны. В среднем можно ориентироваться на следующие значения:

Рабочее давление, кгс/см2

Штатные параметры любой отопительной системы вполне укладываются в самые скромные требования: рабочее давление в контуре ЦО в штатном режиме не превышает 6 кгс/см2 при температуре до 95 С.

Ключевые слова — в штатном режиме.

При чрезмерно быстром заполнении сброшенной системы или при отрыве клапана винтового вентиля возможно возникновение так называемого гидроудара, на фронте которого давление будет достигать 20 — 25 кгс/см2.

Один из механизмов возникновения гидроудара.

Для автономных контуров гидроудары при минимальной вменяемости владельца нехарактерны, а вот в ЦО с огромным количеством запорной арматуры, обслуживающим персоналом весьма разного уровня квалификации и периодическим испытанием теплотрасс повышенным давлением… Думается, дальше можно не объяснять.

Именно поэтому наиболее разумным будет такое распределение типов отопительных приборов:

• Алюминиевые и чугунные могут применяться только в автономных контурах;
• Стальные и биметаллические подходят для ЦО.

Какие трубы могут использоваться в комплекте с ними?

• Соединение алюминиевых радиаторов отопления с котлом и/или розливом обычно выполняется недорогими и простыми в монтаже полипропиленовыми или металлополимерными трубами.
• Соединение биметаллических радиаторов — между собой или с трубами розлива в системе ЦО — лучше выполнять стальной трубой. Либо черной сталью на сварке, либо оцинковкой на резьбах.

Какой трубой подключить радиатор отопления. Устройство радиатора отопления

состоит из нескольких теплообменных секций. Чем больше секций, тем, соответственно, выше мощность батареи. Существуют такие модели радиаторов, которые можно «доращивать» новыми секциями в случае необходимости уже в процессе эксплуатации.

Через все секции проходит один коллектор в верхней части и один в нижней. В каждой секции есть вертикальный канал, соединяющий верхний и нижний коллектор. Это касается всех секций, включая крайние. Поэтому радиатор имеет 4 выхода, но используются только два из них. Один подключается к трубе подачи теплоносителя, а второй служит для отвода остывшей воды обратно в котел. Незадействованные выходы закрывают заглушками. Так устроено большинство радиаторов.

Схема радиатора отопления Источник mr-build.ru

Виды трубной системы

В схеме отопительной системы принципиальное значение имеет взаиморасположение входа подачи теплоносителя и выхода «обратки». Это зависит от направления теплоносителя и от типа трубной системы.

Однотрубная система

Это упрощенный вариант обустройства отопления в коттедже. Данный вариант довольно экономичен, так как требует для разводки меньше труб и выполняется с меньшими трудозатратами на монтажные работы. Система представляет собой цепь радиаторов, соединенных одной трубой. Теплоноситель, нагретый в котле, поступает поочередно в каждый радиатор, перетекая из одного в другой. То есть «обратка» из одой батареи становится подачей для следующей, и т. д.

Для однотрубных систем сейчас можно установить специальные модули Радиплект и Радиплект Терм от Gibax, благодаря которым можно поддерживать температуру в домеилирежимами. Их монтаж достаточно прост, а минимальное количество соединений даст дополнительную гарантию на надежность соединений.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Самым горячим всегда будет первый радиатор, а дальше от батареи к батарее температура будет постепенно снижаться. Следовательно, поддерживать одинаковую температуру во всех помещениях имея однотрубное отопление невозможно.

Схема однотрубного отопления двухэтажного коттеджа Источник utepleniedoma.com

При определенных особенностях планировки однотрубная система может быть вполне подходящей. Так, если в небольшом доме цепь радиаторов будет начинаться с жилых комнат и заканчиваться техническими помещениями, этот вариант может оказаться оптимальной. Но в просторных коттеджах лучше устанавливать двухтрубное отопление.

Двухтрубная система

Более дорогостоящий в обустройстве, но простой и удобный в эксплуатации вариант. В этой системе функционируют одновременно две линии труб. Первая подает горячую воду к каждой батарее. То есть идет одна труба с заходом в каждый радиатор. Теплоноситель, прежде чем попасть в радиатор, независимо от его расположения в цепи, не заходит в соседние радиаторы, а идет напрямую. Вторая труба собирает обратку из всех радиаторов и доставляет ее в коллектор нагрева.

Преимущества донного типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше поддается регулировке и обеспечивает равномерный обогрев всего здания.

Схема двухтрубного отопления коттеджа Источник ro.decorexpro.com

Лучевая (коллекторная) система

Коллекторная схема это вариант двухтрубного подключения, но с более сложной разводкой. Применяется в тех случаях, когда нужно скрыть трубы, например под напольным покрытием. В этом случае обустраивается два коллектора – под подачу и под обратку, и от каждого радиатора тянется одна труба в первый коллектор, и еще одна во второй.

В некоторых схемах подключения применяются два вида системы. Весь дом может отапливаться по двухтрубному принципу, но для отдельного участка, например веранды или большой гостиной применена связка нескольких радиаторов по однотрубному принципу. При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в коллекторах подачи и обратки.

Лучевая (коллекторная) схема отопления Источник firmacz.ru

Терморегулятор для радиатора отопления: конструкция и установка

Схема подключения радиаторов к отопительной системе

Теплоноситель перемещается по трубам и каналам батарей благодаря двум факторам. Первый – это стремление жидкости заполнить пустоты. При отсутствии воздушных пробок создается естественный динамический напор теплоносителя. Второй фактор – движение потоков разной температуры. Горячая вода стремится вверх, вытесняя в нижний поток холодную.

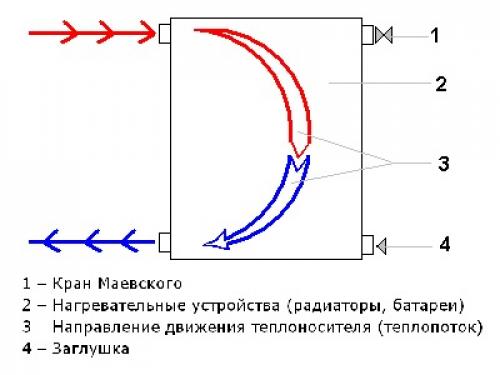

Диагональное верхнее подключение

Диагональное подключение радиаторов с верхней подачей позволяет обустроить самое эффективное отопление помещений. Горячая вода подается в верхний вход, внутри она распространяется по секциям, и, остывая, опускается вниз, после чего вытесняется в нижний вход в коллектор обратки, расположенный с другой стороны радиатора.

Подключение батарей отопления с нижней подачей. Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

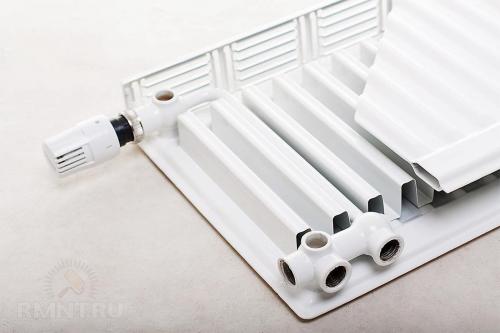

Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

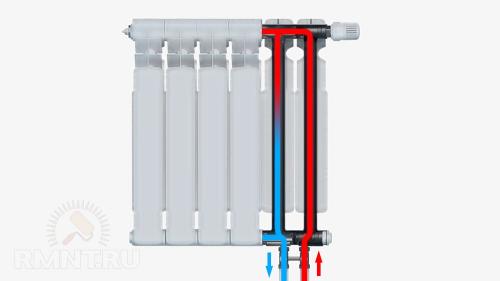

Секционный радиатор с нижним подключением

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

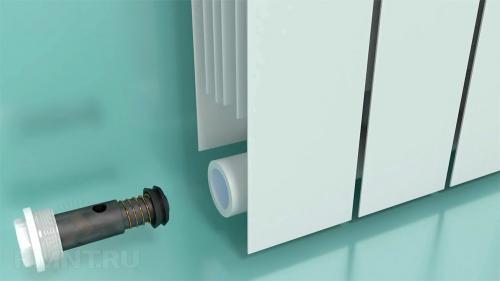

Клапан для нижнего подключения радиатора

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

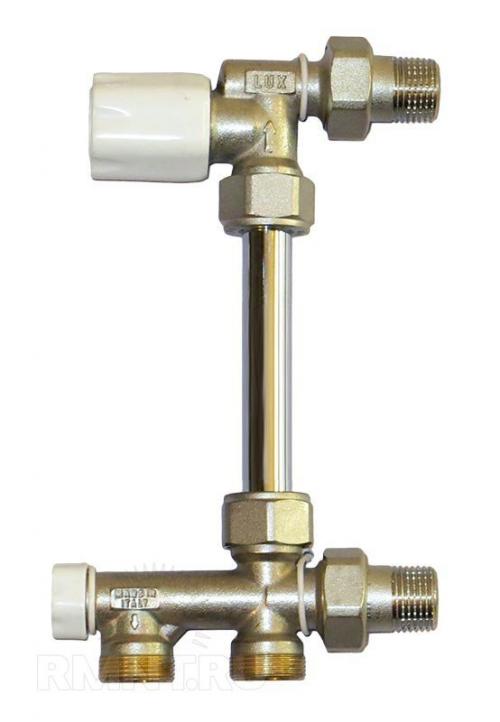

Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/nizhnee-podklyuchenie-radiatorov-otopleniya-dvuhtrubnaya-razvodka-osnovnye-otlichiya

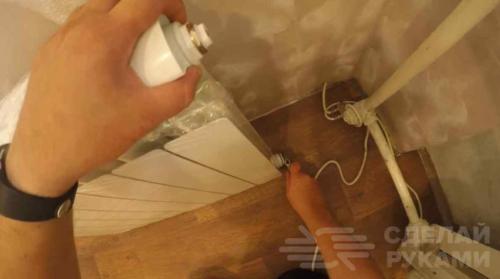

Неправильное подключение радиаторов отопления. Топ-7 ошибок при установке радиаторов

Конечно, монтаж батарей лучше поручить профессионалам, имеющим инженерное образование и знающим нюансы работы отопительных систем.

Но среди сантехников, которых рекомендует управляющая компания, и специалистов частных монтажных организаций иногда находятся недостаточно опытные люди.

Об ошибках, которые горе-мастера могут совершить при установке радиаторов, рассказывает Роман Шидлаускас — директор по развитию российского представительства итальянского производителя радиаторов Global Radiatori.

Подключение радиаторов к системе горячего водоснабжения

Начнем с того, что существует две разных системы: система горячего водоснабжения, из которой вода подается в краны, и система отопления, откуда вода подается в батареи.

На первый взгляд кажется, что все просто: чтобы батареи грели, нужна горячая вода. Так почему бы не подключить их к системе водоснабжения? К тому же в теории так можно продлить отопительный сезон, который заканчивается весной, а горячая вода есть почти круглый год. Но нет, так делать нельзя.

Все дело в том, что система водоснабжения работает в открытом цикле. Это значит, что вода в радиаторах будет постоянно обновляться, и каждый раз прибор будет взаимодействовать с новыми примесями и реагентами, которые могут в ней содержаться.

Вспомните, что может идти из крана, после длительного отключения воды? Коричневая жижа, которую даже сложно назвать водой и в которой чего только нет.

Именно эти примеси будут постепенно разрушать стенки батареи, что быстро приведет к образованию коррозии и протечкам.

Система отопления устроена иначе: в ней вода циркулирует в закрытом цикле, поэтому количество агрессивных примесей, которые могли попасть в теплоноситель, не растет. А значит риск протечки гораздо ниже.

Установка батарей до закрытия теплового контура здания

Если в квартире или доме затеяли масштабный ремонт с заменой окон, а дело происходит осенью, зимой или ранней весной, то батареи нельзя устанавливать, пока окна не застеклены.

Проблема в минусовых температурах — из-за них вода, которая сразу после монтажа пускается в радиаторы, может подмерзнуть. В результате давление в приборе увеличится, прокладки между секциями могут лопнуть и образуются протечки.

Так что не стоит торопиться с установкой радиаторов до остекления, а если речь идет о частном доме, то и до установки всех дверей.

Кстати, вот вам еще один ремонтный лайфхак: не снимайте пленку с батарей сразу, дождитесь окончания работ. Пленка защитит приборы от капель клея, краски и цемента и поможет сохранить их внешний вид.

Байпас и трубы одного диаметра

В большинстве российских домов используется стояковая система отопления. Это значит, что нужно обязательно устанавливать байпас — дополнительную трубу-переходник, которая располагается между стояком и батарей, соединяя трубы на вход и выход теплоносителя.

Таким образом, если в одной из квартир перекрываются радиаторы, в других они продолжают греть, потому что вода проходит через байпас.

Если доступ теплоносителя в прибор открыт, то большая часть воды проходит через радиатор, а часть — сразу уходит в байпас. Это получается благодаря тому, что сечение (внутренний диаметр) у байпаса меньше, чем у труб, ведущих к батарее.

Но видимо не все монтажники учили в школе физику, поэтому могут использовать байпас того же размера, что и трубы. В результате большая часть воды уходит через байпас вниз по стояку, а батареи не прогреваются.

Скрытие радиаторов экранами

Такое часто происходит по просьбе владельцев квартиры, по мнению которых приборы отопления не вписываются в дизайн интерьера.

Грамотный монтажник должен предупредить жильцов, что если замуровать батареи в стену, пусть даже с дверцами, а сверху закрыть их глухим подоконником, в квартире будет холодно.

Из-за недостаточной циркуляции теплый воздух не сможет проникнуть вглубь комнаты и будет греть только подоконник и дверцы, за которыми он скрывается.

Кстати, заставлять радиаторы мебелью тоже не рекомендуется. Шкафы или спинки диванов, сделанные из ДСП, из-за постоянного воздействия высоких температур быстро рассыхаются.

Установка слишком больших радиаторов

Когда речь идет о большом помещении, люди иногда выбирают слишком длинные радиаторы с большим количеством секций, надеясь таким образом, равномерно прогреть комнату.

Но устанавливать прибор больше чем из 15 секций не рекомендуется, потому что напора воды, скорее всего, не хватит, чтобы прогреть все секции. В этом случае оптимальный вариант — установка двух последовательно подключенных радиаторов.

Схема примерно такая же, как способ соединения радиаторов в квартирах верхнего и нижнего этажа. При этом подающая труба должна быть с большим диаметром, а трубы, отходящие к радиаторам — поменьше. Так вода будет равномерно распределяться между приборами.

Как правильно подключить радиатор отопления при однотрубной системе. Как правильно подключить радиаторы

От правильного подключения радиаторов зависит не только надежность их работы, но и эффективность отопления в целом. Например, при нижнем подключении радиатора он будет прогреваться несколько хуже, чем при диагональном.

Особенности установки радиатора

Подключение радиаторов отопления при однотрубной системе отопления может выполняться 2 способами:

• без использования байпаса (проточная схема). В таком случае гарантирована максимальная теплоотдача радиатора, но работу системы гибкой и надежной назвать нельзя. При такой схеме выход из строя даже одной батареи потребует отключение всей системы отопления, отключить только один радиатор не получится;
• установка радиатора с байпасом. Это несколько снижает приток теплоносителя в него в результате чего теплоотдача отопительного прибора уменьшается на величину до 10-15%, но критичными такие потери назвать никак нельзя (тем более, что при расчете всегда закладывается запас, те же 10-15%). Зато хозяин жилья получит возможность не только отключить любую батарею в любой момент, но и регулировать температуру в ней.

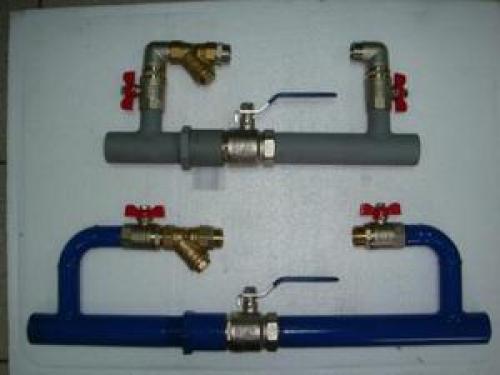

На фото — байпас

Обратите внимание!
Чтобы не возникло проблем с циркуляцией теплоносителя в системе отопления. диаметр байпаса нужно подбирать на 1 шаг меньше, чем диаметр подводящей трубы.

Также при установке радиаторов понадобится:

• пара шаровых кранов, устанавливаются по обе стороны от радиатора и используются для мгновенного отключения подачи воды в него;
• в принципе, инструкция этого не требует, но желательно на входе в батарею установить простенький автоматический терморегулятор. Пара сотен рублей на бюджете не скажутся, а вот возможность регулировать теплоотдачу отопителя дорогого стоит;
• фитинги для подключения байпаса к трубопроводу. Желательно обойтись без сварки, а использовать любой другой тип разъемного соединения, например, американку;
• также при установке крайне необходимо кран Маевского, часто возникают ситуации, когда один участок батареи вдруг становится прохладным, виной всему – воздушные пробки. Кран Маевского позволяет вручную спускать воздух из радиатора.

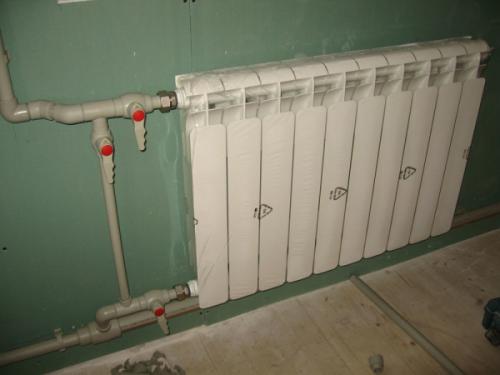

Пример правильного подключения

Обратите внимание!
На участке трубопровода под батареей можно установить шаровый кран для того, чтобы циркуляция теплоносителя осуществлялась только через радиатор отопления (регулируемый байпас).
При отключении батареи он открывается.

Как правильно подключить радиатор

Теплоотдача отопителя во много зависит от того, как именно к нему подключены подводящая и отводящая трубы. Разница между разными способами подключения может составлять до 20-25%.

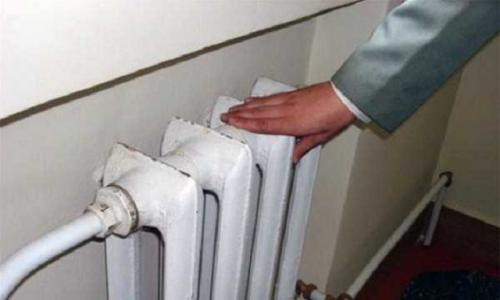

Как подключить вторую батарею отопления. Можно ли наращивать батареи в квартире

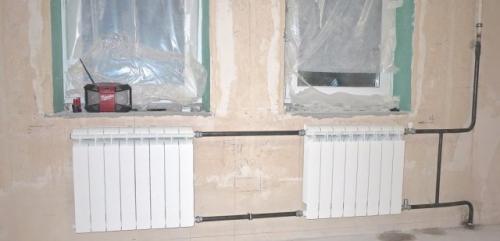

Правильно соединить два радиатора отопления между собой несложно, гораздо проблемнее проконтролировать результат работы. Проверить качество сборки под давлением воды можно лишь при заполнении системы отопления перед началом отопительного сезона. В этом случае существует определенный риск появления течи на плохо упакованном соединении, в результате – скандал с соседями снизу и долгие препирательства с ЖЭКом. Поэтому браться за соединение отопительных радиаторов можно лишь в том случае, если уверены в том, что сможете соединить трубы и гайки на секциях на гарантированно качественном уровне.

Кроме того, прежде чем планировать наращивание батарей отопления в квартире, нужно учесть следующее:

• Закон прямо запрещает демонтаж, замену или наращивание количества радиаторов отопительной системы. Формально нарастить батарею отопления в квартире могут лишь работники ЖЭКа по согласованию с теплосетью;
• Реальные технические характеристики системы в многоэтажном доме могут не соответствовать проектным данным. Это самая серьезная проблема, решить которую собственными силами очень сложно.

Для частника наращивание количества обогревателей ограничено лишь сопротивлением теплообменника котла

Понятно, что схема соединения радиаторов отопления в частном доме может быть достаточно произвольной, нужно лишь правильно посчитать площадь сечения труб на выходе из котла отопления и сравнить с изменением аналогичной характеристики после предполагаемого наращивания радиаторов отопления. Обычно для одно-двухэтажных зданий проблем с соединением двух батарей отопления между собой не возникает. В остальных случаях хозяева, перед тем как присоединить дополнительные секции радиаторов отопления, устанавливают между ними балансировочные краны – задвижки, с помощью которых выравнивают давление и обеспечивают стабильное отопление по всем этажам, от подвала до утепленного чердака.

Как быть юридически с наращиванием секций радиаторов

Любые обращения в ЖЭК или в управляющую компанию с просьбой разрешить дополнительное присоединение радиаторов отопления заканчиваются ничем. Конторы теплосети также не реагируют на просьбы об увеличении количества регистров. Причина такого поведения проста – они не знают, как правильно сделать перерасчет характеристик системы отопления, чтобы установка дополнительных радиаторов не сказалась на уровне обогрева в других квартирах, подключенных к стояку.

Чугун нужно промывать или менять на биметалл

Можно проигнорировать требования и ожидать, что вполне реально, штрафных санкций за переделку. Так поступают практически все, кому приходится жить в старых хрущевках с чугунными батареями.

Второй путь сложнее:

• Нужно заказать проект расчета балансировки расхода по стояку с учетом того, сколько планируется соединить дополнительных радиаторов. Документы массово делают для тех, кто переходит индивидуальное отопление, поэтому все это реально;
• Получить решение суда о понуждении ЖЭКа или управляющей компании выполнить работы. Правда, присоединить радиаторов больше, чем указано в проекте, не получится.

На законное решение проблемы наращивания батарей могут уйти годы, поэтому нужно искать компромисс. Возможно, поставить дополнительные секции или заменить чугунные батареи на более современные биметаллические модели. Формально это решение проблемы.

Что сделать с системой отопления

Наращивание количества радиаторов отопления, подключенных к одному стояку, может не дать требуемого эффекта, даже если вместо штатной «восьмерки» соединить 20-30 дополнительных радиаторов отопления.

Для того чтобы система заработала, необходим определенный перепад давления горячей воды в трубах. Чем он выше, тем больше скорость потока и выделение тепла на радиаторах. На старых, забитых ржавчиной и грязью теплоцентралях давление падает очень быстро.

Если квартира на первом-втором этаже, то есть смысл попытаться присоединить несколько дополнительных радиаторов. На последних этажах многоквартирного дома можно даже соединить в одну конструкцию две-три батареи. Греть будут только регистры первой, присоединенные дополнительные секции на остальных радиаторах так и останутся холодными.

Как правильно подключить батареи отопления в частном доме. Схемы подключения радиаторов отопления

Боковое подключение радиаторов является самым распространенным касаемо системы отопления в городской квартире. Для правильного подключения батарей по этой схеме в частном доме трубы выводят сбоку по стене и присоединяют к двум патрубкам батареи сверху и снизу. К верхнему патрубку обычно подсоединяют трубу, которая осуществляет подачу теплоносителя, а к нижнему – обратный контур. Часто делают и наоборот, однако при этом эффективность отдачи тепла устройства уменьшается на 7%.

Диагональное подключение батарей считается самым эффективным. Чтобы осуществить подключение батарей по этой схеме, выполняют следующие действия: сначала к верхнему патрубку подсоединяют подачу теплоносителя, а к нижнему, который находится на другой стороне прибора, – обратку. Таким образом, теплоноситель внутри батареи начинает перемещаться по диагонали, отсюда и такое название схемы. Эффективность ее зависит от того, насколько равномерно распределилась вода внутри радиатора. Очень редко несколько секций батарей могут оставаться холодными. Это случается, если напор или пропускная способность слишком слабые.

Нижнее подключение радиатора может встречаться не только в однотрубных схемах. В двухтрубных такое тоже используется, но только в частных строениях, имеющих один или два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По утверждениям специалистов, такая разводка способствует уменьшению теплоотдачи радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приводит к увеличению стоимости всех процессов, а также потребуются дополнительные расходы на электроэнергию, потраченную во время работы такого насоса. Чтобы рассчитать необходимую мощность радиаторов, потребуется большое количество самых разнообразных коэффициентов.
