Нижнее подключение радиаторов отопления. Двухтрубная разводка: основные отличия

Двухтрубная разводка предполагает использование 2 трубопроводов: один для прохождения нагретого теплоносителя (подача), второй – для остывшего, направляющегося обратно в нагревательный бак (обратка). В результате каждая батарея принимает воду примерно одинаковой температуры, что позволяет равномерно прогревать все комнаты.

Использованиесчитается наиболее желательным. При таком присоединении отопительных приборов происходят наименьшие потери тепла. Циркуляция воды может быть попутной и тупиковой.

Эта система обслуживания радиаторов характеризуется удобной регулировкой их тепловой производительности.

Выбирая двухтрубную схему подключения батарей с принудительной циркуляцией, нужно обязательно установить клапан для выпуска воздуха

Многие мастера, самостоятельно монтирующие систему отопления своего дома, отзываются о двухтрубке неодобрительно. Основной аргумент – большой расход труб, что существенно удорожает проект.

При детальном рассмотрении этого утверждения выясняется, что при правильном подключении приборов и использовании оптимальных диаметров труб в частном доме система обойдется не намного дороже однотрубной.

Ведь для устройства последней нужен больший диаметр труб и большая площадь приборов. На окончательную цену повлияет стоимость труб меньшего диаметра, лучшая циркуляция теплоносителя и минимальные потери тепла.

Подсоединение приборов отопления в двухтрубной системе может осуществляться по диагонали, сбоку, снизу. Допустимо использование горизонтальных и вертикальных стояков. Самый эффективный вариант – диагональное подключение. Он позволяет максимально использовать тепло, равномерно распределяя его по всем отопительным приборам.

Подключение радиаторов отопления при двухтрубной системе. Какие виды отопительных систем бывают?

Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.

Однотрубное отопление

Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.

Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

Нижнее подключение радиаторов отопления. Двухтрубная разводка: основные отличия

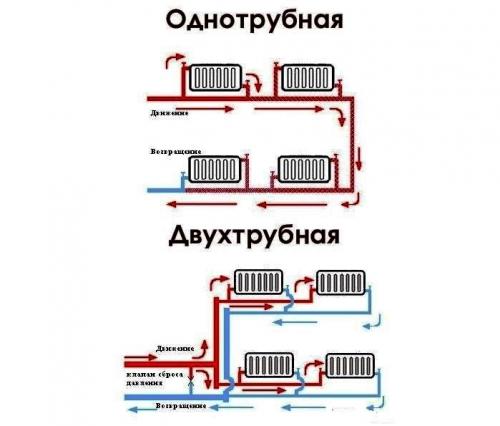

Наглядные схемы подключения радиаторов для разных отопительных систем: однотрубной и двухтрубной

Двухтрубное отопление

Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе. Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.

Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85.

Седельное подключение радиаторов отопления. Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

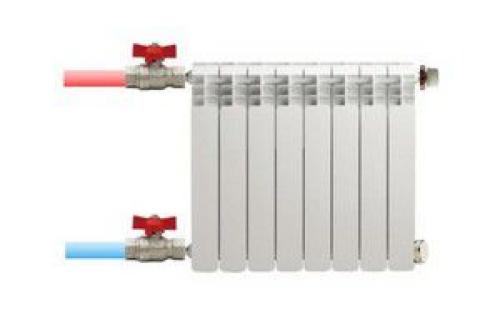

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

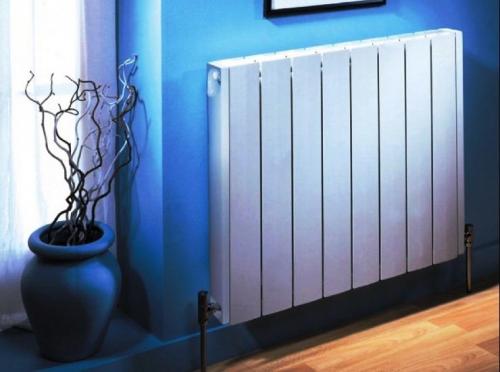

Нижнее подключение радиатора из стены. Размещение батарей с нижним подключением

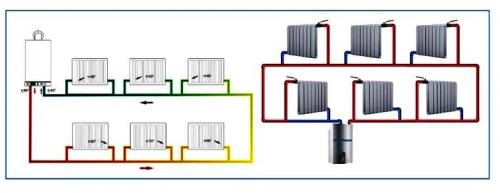

Первоначально перед установкой подключение радиаторов отопления с нижней подводкой, необходимо выбрать тип схемы отопления. Они бывают двух видов: однотрубные и двухтрубные.

Нижнее подключение радиатора из стены. Размещение батарей с нижним подключениемПервую схему обычно применяют в многоэтажных домах. Ее установка не требует много материалов и затрат, но осуществлять регулировку температурного режима в помещениях, такая система не может. Ее параметры задаются расчетным путем заранее, с учетом температуры наружного воздуха в самый холодный период года, установленной по СНИПам для каждого климатического района. Этот подход, не может обеспечить правильный температурный режим, поэтому пользователи многоэтажных домов страдают или от недогрева, или от перегрева в помещениях.

Еще один серьезный недостаток — завоздушивание системы. Если монтажные работы выполнены с нарушением, воздушные пробки не устраняются даже специальными краниками Маевского. Завоздушенные батареи не способны нагревать помещения, создавая максимум проблем у пользователей.

Нижнее подключение радиатора из стены. Размещение батарей с нижним подключениемДвухтрубная система имеет два трубопровода: подача и обратка. Горячая вода в системе поступает в радиатор по первому, отдает свое тепло воздуху в помещении. Далее холодная вода по второму трубопроводу попадает в общую линию обратки системы отопления. Эта схема теплоснабжения позволяет выполнять регулировку температуры в каждой комнате, для чего нагревательные приборы комплектуются запорно-регулирующей арматурой.

Важно! При установке двухтрубной системы отопления с нижней подводкой тепла к радиаторам, потребуется больше узлов и монтажных компонентов, чем для верхней. Тем не менее, именно нижняя подводка не позволяет скапливаться воздушным пробкам в стояках, что решает одновременно две трупиковые проблемы многоэтажных домов — равномерная циркуляция по контурам нагрева и возможность тонкой регулировки температурного режима в помещениях.

Особенности нижней подводки

Основных способов подключения приборов отопления довольно много, но наиболее распространенные из них — диагональная и нижняя.

Диагональную еще называю перекрестной, используется с очень популярными сегодня — биметаллическими устройствами. Принцип работы ее в следующем: подводящий трубопровод присоединяется с верхним патрубком, а обратный — с нижним, только с противоположной стороны устройства. В этом варианте тепло передается окружающему воздуху более равномерно, следственно, тепловые потери значительно уменьшатся.

Нижнее подключение радиатора из стены. Размещение батарей с нижним подключением

В радиаторах отопления с нижней подводкой теплоносителя, подающий и обратный трубопроводы устанавливаются с различных сторон нагревателя. Очевидно, что при таком сквозном движении сетевая вода не всегда доходит до верхней части батареи, из-за чего эффективность теплопередачи падает приблизительно на 15%. Несмотря на это, такая схема очень востребована в частных жилищах с индивидуальной принудительной схемой теплоснабжения. Она позволяет спрятать трубы, обвязывающие батарею под пол, тем самым не только освобождает пространство в комнате и улучшает ее эстетику, но и снижает тепловые потери по длине трубопровода.

Дополнительные достоинства схем с радиаторами отопления с нижним подключением:

  • Возможность включения в схему переходников нижней разводки теплоносителя;
  • наличие в конструкции терморегулятора;
  • несложный процесс монтажа приборов отопления.

Данная схема обладает и некоторыми недостатками, которые, впрочем, могут быть легко устранены самими пользователями. Во-первых, — неравномерность прогрева помещения, по сравнению с другими вариантами подключения приборов, а во-вторых необходимость дополнительного обустройства на радиаторах воздухосборников. Впрочем, второй недостаток, практически нивелирует первый, поскольку при отсутствии воздуха в верхней части устройства, отопительный прибор будет работать эффективно.

Нижнее или диагональное подключение радиатора. Особенности подключения радиатора по диагонали

Благодаря подключению подводящих патрубков с двух сторон, нагретый теплоноситель равномерно распределяется по всем секциям. Самой эффективной считается схема, когда подача подсоединена вверху, а отток – внизу. Ведь по законам физики горячая жидкость всегда располагается выше холодной. Однако бывает диагональное подключение радиаторов отопления с нижней подачей теплоносителя. КПД такой системы меньше. Связано это с тем, что по тем же законам физики остывающему теплоносителю в нижней части секций сложнее направляться вверх к отводящему трубопроводу.

Большим КПД обладает система, у которой подающая труба подключена к верхнему коллектору отопительного прибора

Увеличенное количество трубных линий портит внешний вид, но в частном доме эстетика уходит на задний план. Подключение приборов обогрева по диагонали с верхней подачей обладает большим КПД, и это главное для потребителя.

Схема комплектации отопительного прибора при диагональном способе подсоединения тоже отличается. Батарею обязательно оснащают краном Маевского. Устанавливают его на свободном от трубопровода верхнем коллекторе. Кран помогает стравливать воздух, иначе при завоздушивании часть секций не прогреется.

Важно! Конструкция кранов Маевского разнообразна. Существуют модели с рычажками, рукоятками, под отвертку или ключ.

Независимо от того, что у диагонального подключения радиаторов подача снизу или сверху, отводящая труба всегда подходит. Снять при необходимости батарею невозможно без разрезания трубопровода. Чтобы избежать таких неудобств, подключение выполняют разъемными муфтами. Раньше использовались так называемые резьбовые сгоны. Их недостаток в том, что металл быстро поддается коррозии. Через пару лет раскрутить такой сгон сложно. В современном отоплении ставят «американки». Муфта состоит из двух частей, между которыми расположено уплотнительное кольцо. «Американка» легко раскручивается ключами, после чего можно свободно демонтировать прибор обогрева.

Вместе с «американками» на каждый патрубок ставят запорную арматуру. Если радиатор зимой потек, его кранами перекрывают и демонтируют для ремонта. Остальная система продолжает функционировать.

В отоплении с диагональным способом подсоединения важно правильно расположить на стене радиатор. По установленным нормам соблюдают следующее расстояние:

  • от нижней поверхности подоконника до верхней части секций 5-10 см;
  • от пола до нижней части секций 8-12 см;
  • от стены до секций тыльной стороны отопительного прибора 2-5 см.

Соблюдение зазоров обеспечивает оптимальные условия для конвекции воздушных масс вокруг батареи.

Важно! Радиаторы устанавливают строго горизонтально по уровню, чтобы уменьшить вероятность завоздушивания секций и образования кальциевого осадка.

Подключение батарей отопления с нижней подачей. Зависимость эффективность радиатора от схемы его врезки в систему

Для чего говорилось все то. что размещено в предыдущих разделах статьи? А дело в том, что от взаимного расположения подающей и обратной трубы очень серьезно зависит теплоотдача радиатора отопления.

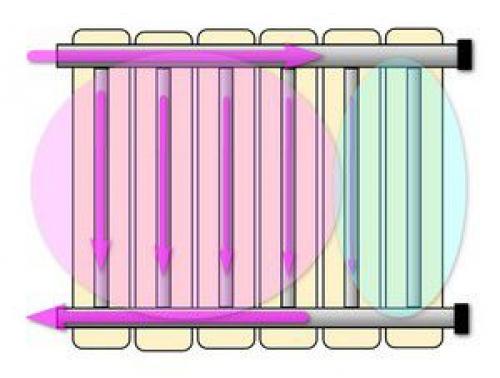

Схема врезки радиатора в контурНаправление потоков теплоносителя

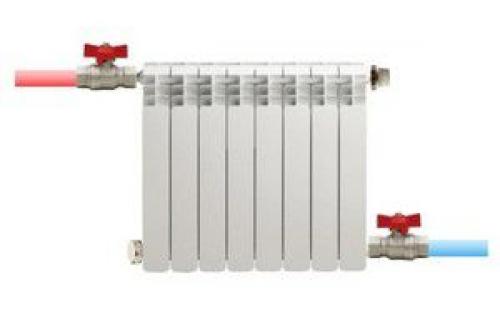

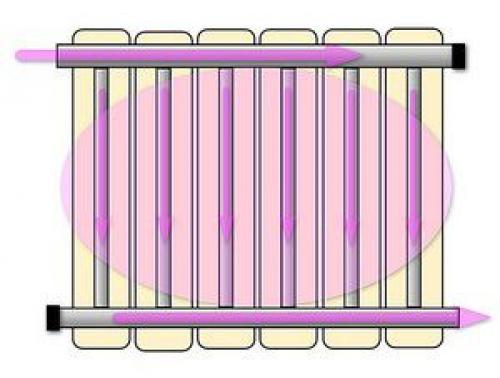

Диагональное двухстороннее подключение радиатора, с подачей сверху
Подключение батарей отопления с нижней подачей. Зависимость эффективность радиатора от схемы его врезки в систему Подключение батарей отопления с нижней подачей. Зависимость эффективность радиатора от схемы его врезки в систему
Такая схема считается наиболее эффективной. В принципе, именно она берется за основу при расчете теплоотдачи конкретной модели радиатора, то есть мощность батареи пори таком подключении принимается за единицу. Теплоноситель, не встречая никакого сопротивления, полностью проходит через верхний коллектор, через все вертикальные каналы, обеспечивая максимальную теплоотдачу. Весь радиатор прогревается равномерно по всей своей площади.
Подключение батарей отопления с нижней подачей. Зависимость эффективность радиатора от схемы его врезки в систему Подключение батарей отопления с нижней подачей. Зависимость эффективность радиатора от схемы его врезки в систему

Источник: https://alyuminievye-batarei.aystroika.info/novosti/soedinenie-batarey-otopleniya-mezhdu-soboy-poshagovyy-process-sborki

Принцип работы радиатора отопления с нижним подключением. Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

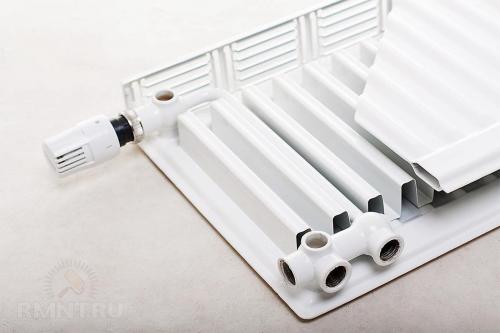

Нижнее подключение радиаторов отопления. Двухтрубная разводка: основные отличия 08 Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные.

Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

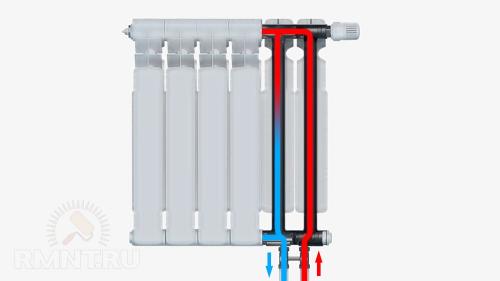

Нижнее подключение радиаторов отопления. Двухтрубная разводка: основные отличия 09 Секционный радиатор с нижним подключением

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

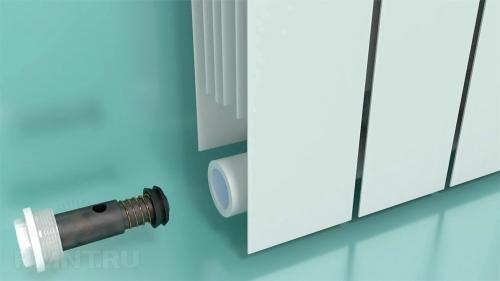

Нижнее подключение радиаторов отопления. Двухтрубная разводка: основные отличия 10 Клапан для нижнего подключения радиатора

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

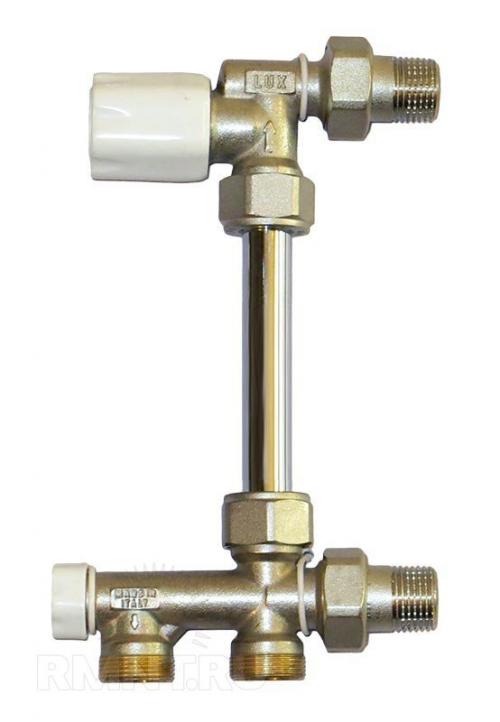

Нижнее подключение радиаторов отопления. Двухтрубная разводка: основные отличия 11 Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.
