В Европе превалируют, а в России все чаще применяются современные низкотемпературные системы отопления. Они строятся на основе энергоэффективных конденсационных отопительных котлов, тепловых насосов.

Чтобы получить максимальный экономический эффект, для радиаторного отопления, как и для теплых полов, используют теплоноситель с низкой температурой — 40-55 °C. Теплоотдача радиаторов снижается примерно в 1,8 раза. Соответственно, они должны иметь большую мощность и габариты.

Несмотря на удорожание системы, такой подход обоснован: рационально спроектированная, правильно смонтированная и грамотно настроенная низкотемпературная система позволяет достигать существенной экономии газа. А тепловые насосы вовсе не нуждаются в топливе.

Для расчета таких систем все известные производители указывают теплоотдачу приборов для различных параметров теплоносителя. Расчет количества радиаторов отопления также должен учитывать влияние теплых полов.

Соотношение КПД традиционных и современных конденсационных газовых котлов. Чтобы достичь указанной экономии, в радиаторах также должен циркулировать теплоноситель с невысокой температурой. Соответственно, теплоотдача приборов должна приниматься исходя из показателей в 40-55°C

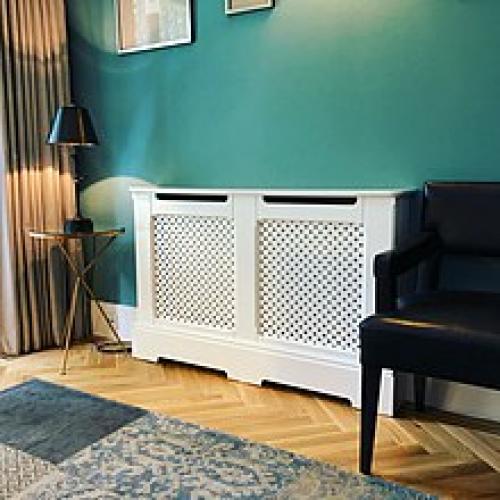

В заключение скажем, что отопительный прибор не должен быть чем-либо закрыт: плотные шторы, сплошной декоративный экран, вплотную придвинутая мебель значительно снизят его эффективность.

Если модная столешница-подоконник полностью закрывает батарею сверху, теплый воздух минует поверхность оконного стекла, и оно может излишне холодным и «плакать».

В этом случае следует расположить в подоконнике вентиляционные решетки.

Радиаторы отопления. Радиатор отопления

Радиатор отопления (неофициальное народное название — батарея отопления , также «излучатель» от  radius «луч») — конвективно-радиационный, состоящий из отдельных, обычно колончатых, элементов — — с внутренними каналами, внутри которых циркулирует(обычно —). Тепло от радиатора отводится,и; доля тепла, отводимая излучением, увеличивается при.

Секция радиатора отопления — наименьший конструктивный элемент батареи радиатора отопления. Обычно представляет собой полуюизилидвутрубчатую конструкцию, оребрёную для улучшения термопереноса способамии. Существуют такжестальные секции радиаторов отопления, состоящие из двух сваренных между собой половинок. Чугунные секции радиаторов отопления изготавливаются обычно по выбиваемым или выплавляемым моделям (), алюминиевые — по выплавляемым и методом.

Секции радиатора отопления соединяются между собой в батареи при помощи, подвод и отвод теплоносителя (пара или горячей воды) производится через ввёрнутые, лишние (неиспользуемые) отверстия заглушаются резьбовыми заглушками в которых иногда вворачивается кран для дренажа воздуха из системы отопления. Окраска собранной батареи производится, как правило, после сборки.

, название «батарея» произошло от того, что радиатор парового отопления имеет от нескольких штук до нескольких десятков радиаторных секций и получил название по аналогии с. Слово радиатор, возможно, происходит отизлучаемой ими.

практически невозможно найти официальное название «радиатор» , но слово «батарея» встречается часто, то же касается всех электронных и печатных СМИ.

Первый отопительный радиатор, изготовленный из чугуна, изобрёл в 1855 году и реализовал на практике во второй половине XIX века в Санкт-Петербурге российский заводчик и предприниматель(1824—1908). Также именно Сан-Галли впервые предложил термин «батарея» в контексте отопления.

Расчет радиаторов отопления по площади калькулятор. Калькулятор расчета количества секций радиаторов отопления: делаем правильный расчет количества секций на комнату

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

Некоторые разъяснения по работе с калькулятором

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты , которые и внесут необходимые коррективы, учитывающие различные нюансы.

— Площадь помещения – хозяевам известна.

— Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.

— Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.

— Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.

— Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.

— Степень утепления стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.

— Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.

— Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.

— Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.

— Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.

— Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

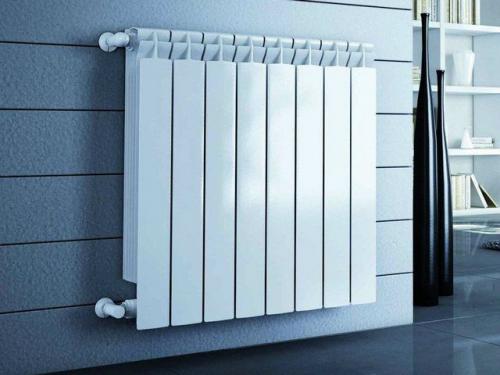

алюминиевый радиатор отопления

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным , алюминиевым и биметаллическим радиаторам отопления.

В этом разделе поможет вам калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Калькулятор

Пояснения к калькулятору

В этом разделе размещены основные пояснения по структуре и правилам применения калькулятора.

Мнение эксперта

Афанасьев Е.В.

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты, которые и внесут необходимые коррективы, учитывающие различные нюансы.
