Какими трубами соединить радиатор отопления. Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха , который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

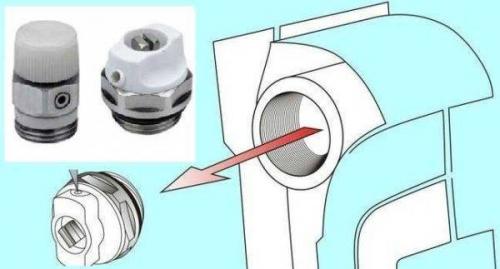

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

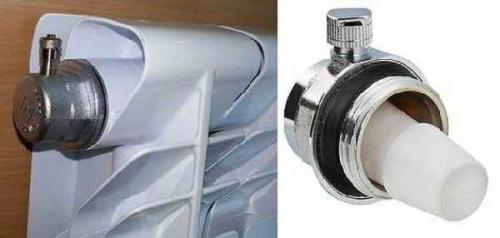

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

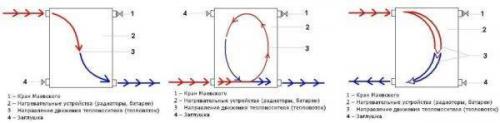

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

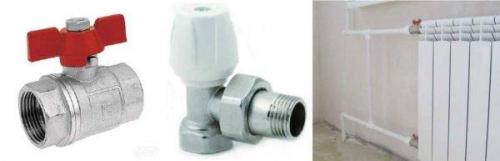

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Подключение радиатора 1/2 или 3/4. Подключение радиатора отопления

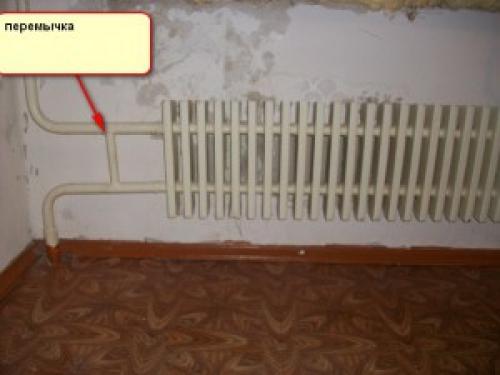

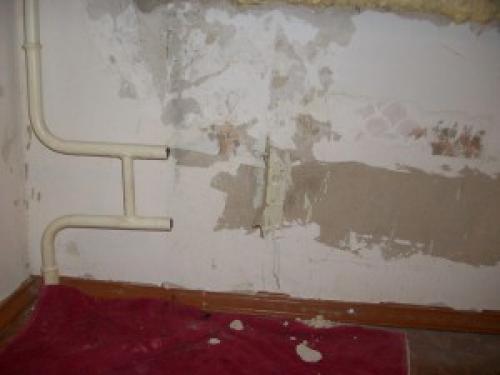

Если у Вас такая схема, и Вы хотите установить другую батарею, оставить перемычку, для того чтобы во время отопительного сезона можно было ее снять, при этом не отключая стояк(поштукатурить или поклеить обои, и т.п), это можно сделать так:

Если у Вас такая схема, и Вы хотите установить другую батарею, оставить перемычку, для того чтобы во время отопительного сезона можно было ее снять, при этом не отключая стояк (поштукатурить или поклеить обои, и т.п), это можно сделать так:

на картинке стояк отопления диаметром 3/4, а перемычка 1/2 дюйма, значит для того чтобы, радиатор работал, нам нельзя уменьшать диаметр трубы подключения к радиатору. Поэтому, чтобы подключить радиатор отопления, потребуются такие материалы:

2 переходные муфты, в данном случае угловые, диаметром 3/4 на 25 с внутренней резьбой, 2 крана с американками 3/4, 2 уголка 90 градусов, и еще 2 переходные муфты с наружной резьбой 3/4. Набор гаек для радиатора, так же диаметра 3/4.

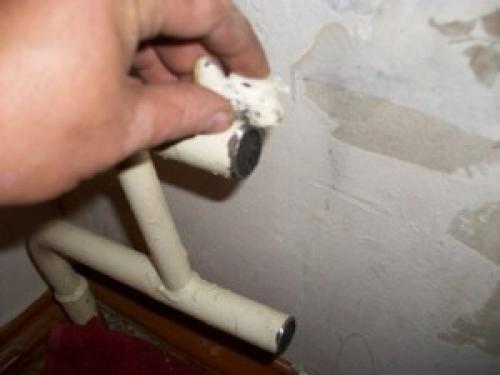

Производим демонтаж.

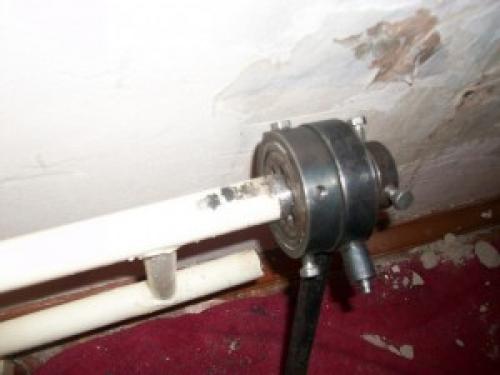

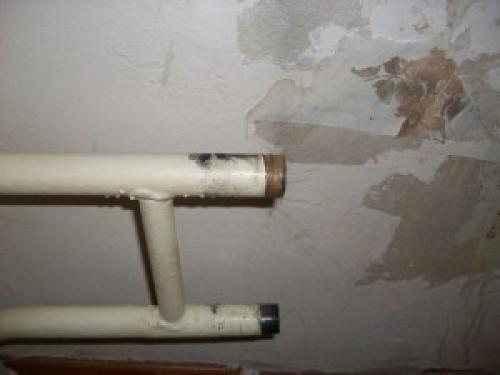

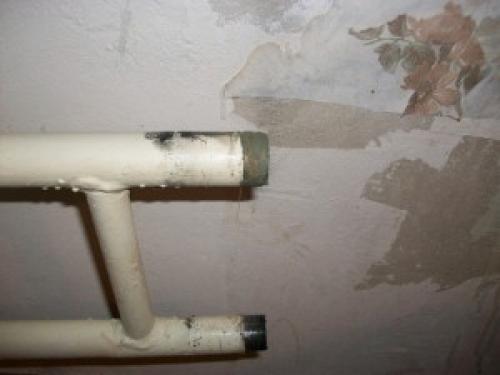

От перемычки я отступил 6 см, так как в данном случае 1, 2 см роли не играют, а приспособление для нарезки черновой резьбы требует определенного пространства.

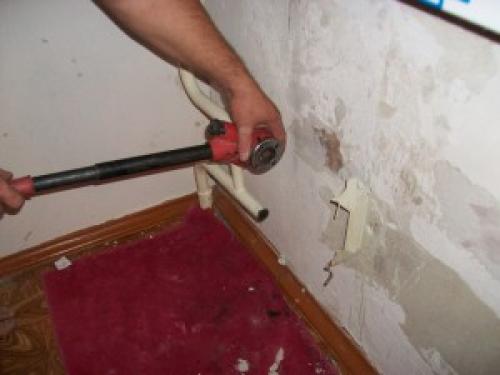

Сначала нарезаем 5,5-6 витков черновой резьбы, для этого промазываем трубу и резцы маслом, солидолом, я использую сало, для того, чтобы легче нарезалась резьба, и меньше был износ инструмента.

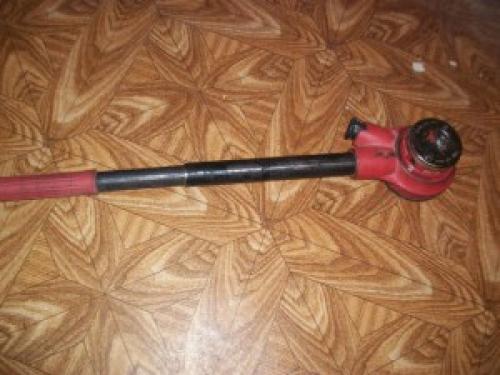

Теперь нарезаем резьбу чистовой плашкой. Так же смазываем резьбу и зубья на плашке.

Теперь накручиваем кран с американкой без льна, и считаем на сколько оборотов он накручивается. В данном случае в самом кране 6 витков, поэтому я нарезаю на трубе 5,5 витков, наматываем лен( как правильно наматывать лен ).

промазываем паковочной пастой

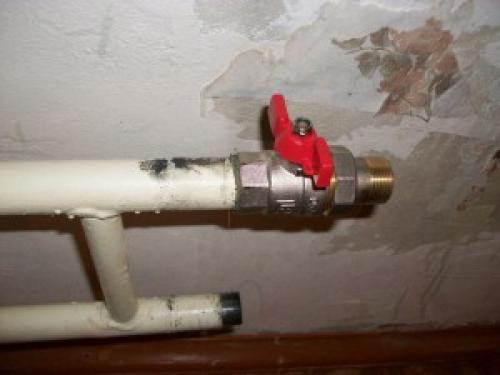

и накручиваем кран, я накрутил кран на 5 оборотов. Обязательно, на железную трубу нужно накручивать не менее 4-ох оборотов!!!

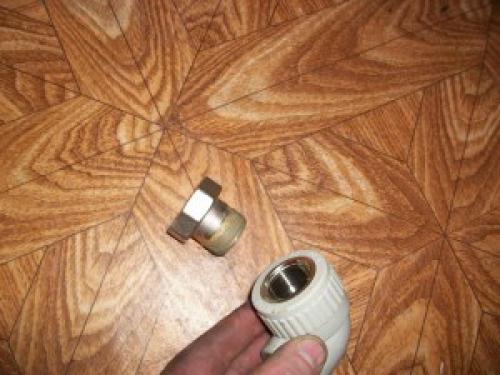

Теперь вкручиваем американки в переходные муфты.

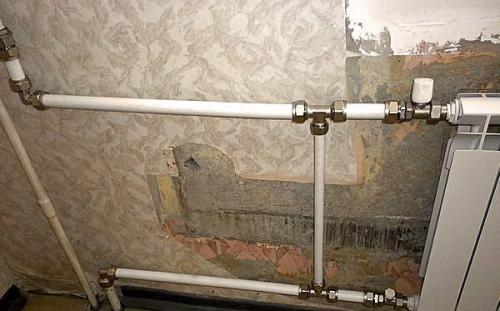

Фитинги для подключения радиаторов отопления. Разновидности соединительных элементов

Совет: не стоит экономить на рассматриваемых компонентах отопительной системы. Хоть они и могут казаться малозначительными, именно на них осуществляется наибольшая нагрузка.

Фитинги для подключения радиаторов отопления бывают следующих видов:

Вид №1: муфта

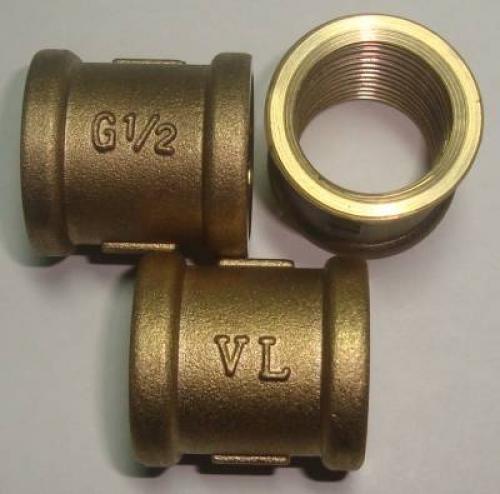

Фото латунных муфт

Это наиболее простые элементы, позволяющие создать элементарное соединение трубы с входом в батарею в том случае, если их диаметры совпадают. Цена таких деталей наиболее низкая.

Вид №2: переходники

Образец металлического переходника

Это та же муфта, но уже с отличающимися на концах диаметрами, что позволяет выполнить подсоединение даже в случае несоответствия соединяемых элементов. Размеры фитингов для радиаторов при этом соответствуют стандартам используемых в сантехнике труб.

Схема переходника

Вид №3: углы или отводы

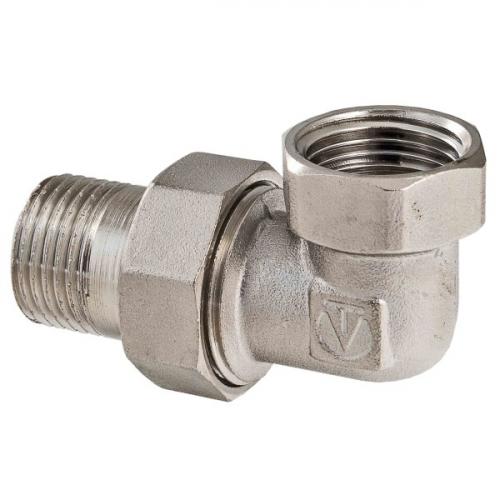

Угловой сгон

Позволяют направить трубу от батареи под нужным углом, например в обход предмета мебельного интерьера или выступа стены.

Схема отвода

Вид №4: тройники

Тройник для подключения перемычки

Благодаря использованию тройников можно установить специальную перемычку перед батареей. Это даёт возможность отключения радиатора для замены или ремонта без остановки всей отопительной системы, так как теплоноситель попросту пойдёт другим путём в случае перекрытия вентилей.

Схема тройника

Вид №5: крестовины

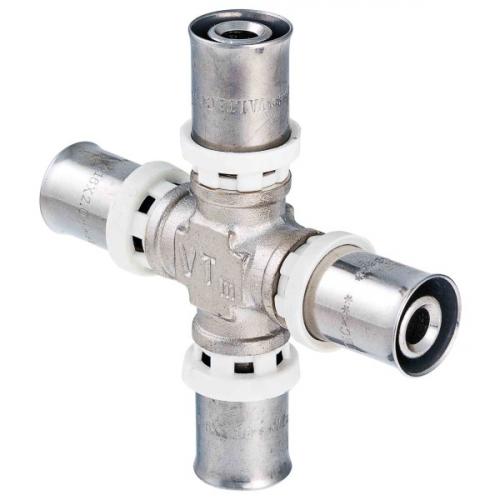

Образец крестовины

Позволяют объединить трубы с одинаковыми диаметрами в точках их разветвления. При подключении к батареям используются редко, но знать о них всё равно не помешает.

Схема крестовины

Вид №6: штуцер

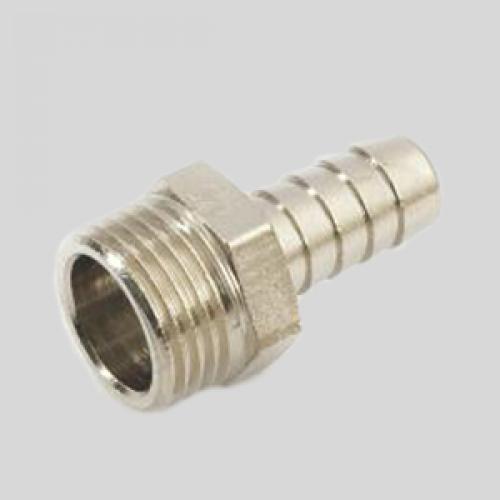

Образец штуцера

Штуцер, как правило, используется для подсоединения к батарее гибкого шланга, что требуется для его промывки. Также бывают модели, позволяющие соединять металлические трубы с полипропиленовыми.

Монтаж радиаторов отопления полипропиленом. Какой может быть обвязка из полипропиленовых труб

Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.

Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:

какая отопительная схема используется (однотрубная система или двухтрубная);
какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.

На заметку: по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.

Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.

Для однотрубной системы:

обычно в такой системе используется последовательное подключение радиаторов;
перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.

Для двухтрубной системы:

используется, как параллельное, так и последовательное подключение батарей;
оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/soedinenie-batarey-otopleniya-mezhdu-soboy-poshagovyy-process-sborki

Нижнее подключение радиаторов отопления. Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

Секционный радиатор с нижним подключением

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

Клапан для нижнего подключения радиатора

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

Полипропиленовые трубы для радиаторов отопления. Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день важную роль. Большинство жилых объектов, особенно квартиры в многоэтажных домах, в силу проектных факторов не могут быть оборудованы внутрипольным обогревом, требующим значительной толщины межэтажных плит. Поэтому основную работу по обогреву внутренних жилых пространств выполняют настенные радиаторы, часто называемые батареями.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Интенсивность теплопередачи зависит от температуры теплоносителя, теплопроводности материала изготовления радиатора и площади теплоотдачи. Конструкция современных моделей радиаторов имеет ряд технических усовершенствований, позволяющих выполнять их подключение в отопительных контурах практически любой схемы разводки.

На заметку: в чугунных батареях старого образца имелись только патрубки для подачи и выхода теплоносителя, современные же модели дополнительно оснащены встроенными воздухоотводчиками — для устранения воздушных пробок.

Новая конструкция батарей кардинально облегчила эксплуатацию системы отопления и повысила её эффективность — при наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Биметаллический радиатор водяного отопления с увеличивающим площадь теплоотдачи оребрением

Благодаря современным моделям батарей отопления стало возможным выбирать оптимальную схему подключения, устанавливать нагревательные приборы максимально рационально и эффективно. Но эффективность работы и долговечность эксплуатации контура водяного отопления зависит от качества выполнения обвязки — условия, необходимого при использовании полипропиленовых труб, несмотря на многочисленные достоинства этого материала.

Важно! Подключение полипропиленовых труб к металлическому стояку производится посредством специальных переходников, один конец которого — металлический имеет резьбовое соединение, а ко второму — полимерному полипропиленовая труба подключается способом горячей сварки. Врезая радиатор отопления в контур из полипропиленовых труб, необходимо использовать соединительные фитинги, переходники и муфты, изготовленные из аналогичного материала.

Полипропиленовые трубы имеют высокий коэффициент теплового расширения, поэтому при монтаже отопительного контура следует оставлять зазоры между торцами участков трубопровода и стеной, чтобы при линейном удлинении от воздействии горячего теплоносителя пролёт трубы не упирался концами в стену и не деформировался. При этом следует учитывать, что, чем длиннее пролёт трубопровода, тем на большую величину он удлинится.

Армирование полипропиленовых труб алюминием или стекловолокном уменьшает линейное расширение, но не решает проблемы полностью, поэтому на участках значительной длины необходимо предусматривать П-образные или, если позволяет место размещения, спиральные компенсаторы.

Подключение радиаторов отопления к металлическим трубам. Нижнее (седельное или вертикальное)

Нижнюю схему подключения радиаторов отопления называют « ленинградкой » .

Поводящая труба присоединится к одному из нижних патрубков, а отводящая труба – ко второму нижнему патрубку с противоположной стороны.

При таком варианте подключения верхняя и нижняя часть прибора может прогреваться неравномерно, а теплопотери могут составить до 15%. Однако это чаще характерно для систем в многоквартирных домах с большим числом приборов отопления и большой длиной труб. Для автономных систем частных домов такие теплопотери практически не заметны.

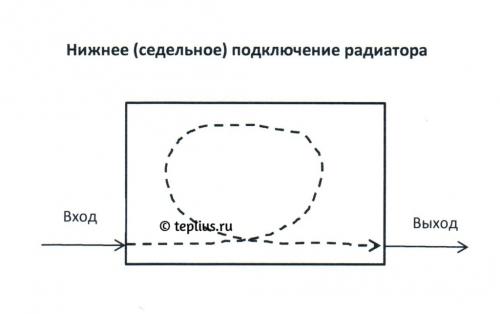

Седельная схема

Наиболее часто седельная схема используется для частных одноэтажных домов , когда трубы проложены под полом или спрятаны внутри него.

Это позволяет значительно улучшить внешний дизайн радиатора, сделав трубы практически незаметными.

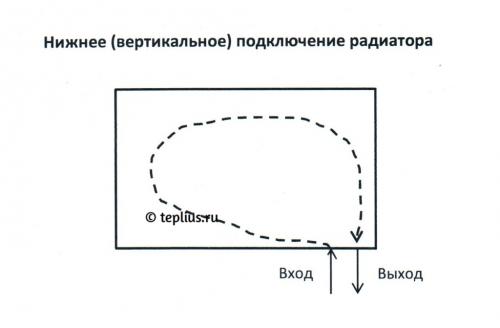

Отдельной разновидностью нижней схемы является вертикальное подключение, которое применяется для отдельных видов отопительных приборов особой конструкции ( панельные стальные и алюминиевые радиаторы с нижней подводкой).

Вертикальная схема для радиаторов с нижней подводкой

У таких радиаторов патрубки подключения подводящей и отводящей труб располагаются рядом в нижней части прибора. Для соединения используется специальный запорно-присоединительный узел.

Преимущества: экономия материалов и улучшенный дизайн за счет незаметности подключаемых трубопроводов.
Недостатки: неравномерный прогрев и снижение эффективности теплоотдачи.

Как соединить радиатор отопления с трубой. Устройство радиатора отопления

состоит из нескольких теплообменных секций. Чем больше секций, тем, соответственно, выше мощность батареи. Существуют такие модели радиаторов, которые можно «доращивать» новыми секциями в случае необходимости уже в процессе эксплуатации.

Через все секции проходит один коллектор в верхней части и один в нижней. В каждой секции есть вертикальный канал, соединяющий верхний и нижний коллектор. Это касается всех секций, включая крайние. Поэтому радиатор имеет 4 выхода, но используются только два из них. Один подключается к трубе подачи теплоносителя, а второй служит для отвода остывшей воды обратно в котел. Незадействованные выходы закрывают заглушками. Так устроено большинство радиаторов.

Схема радиатора отопления Источник mr-build.ru

Виды трубной системы

В схеме отопительной системы принципиальное значение имеет взаиморасположение входа подачи теплоносителя и выхода «обратки». Это зависит от направления теплоносителя и от типа трубной системы.

Однотрубная система

Это упрощенный вариант обустройства отопления в коттедже. Данный вариант довольно экономичен, так как требует для разводки меньше труб и выполняется с меньшими трудозатратами на монтажные работы. Система представляет собой цепь радиаторов, соединенных одной трубой. Теплоноситель, нагретый в котле, поступает поочередно в каждый радиатор, перетекая из одного в другой. То есть «обратка» из одой батареи становится подачей для следующей, и т. д.

Для однотрубных систем сейчас можно установить специальные модули Радиплект и Радиплект Терм от Gibax, благодаря которым можно поддерживать температуру в домеилирежимами. Их монтаж достаточно прост, а минимальное количество соединений даст дополнительную гарантию на надежность соединений.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Самым горячим всегда будет первый радиатор, а дальше от батареи к батарее температура будет постепенно снижаться. Следовательно, поддерживать одинаковую температуру во всех помещениях имея однотрубное отопление невозможно.

Схема однотрубного отопления двухэтажного коттеджа Источник utepleniedoma.com

При определенных особенностях планировки однотрубная система может быть вполне подходящей. Так, если в небольшом доме цепь радиаторов будет начинаться с жилых комнат и заканчиваться техническими помещениями, этот вариант может оказаться оптимальной. Но в просторных коттеджах лучше устанавливать двухтрубное отопление.

Двухтрубная система

Более дорогостоящий в обустройстве, но простой и удобный в эксплуатации вариант. В этой системе функционируют одновременно две линии труб. Первая подает горячую воду к каждой батарее. То есть идет одна труба с заходом в каждый радиатор. Теплоноситель, прежде чем попасть в радиатор, независимо от его расположения в цепи, не заходит в соседние радиаторы, а идет напрямую. Вторая труба собирает обратку из всех радиаторов и доставляет ее в коллектор нагрева.

Преимущества донного типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше поддается регулировке и обеспечивает равномерный обогрев всего здания.

Схема двухтрубного отопления коттеджа Источник ro.decorexpro.com

Лучевая (коллекторная) система

Коллекторная схема это вариант двухтрубного подключения, но с более сложной разводкой. Применяется в тех случаях, когда нужно скрыть трубы, например под напольным покрытием. В этом случае обустраивается два коллектора – под подачу и под обратку, и от каждого радиатора тянется одна труба в первый коллектор, и еще одна во второй.

В некоторых схемах подключения применяются два вида системы. Весь дом может отапливаться по двухтрубному принципу, но для отдельного участка, например веранды или большой гостиной применена связка нескольких радиаторов по однотрубному принципу. При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в коллекторах подачи и обратки.

Лучевая (коллекторная) схема отопления Источник firmacz.ru

Терморегулятор для радиатора отопления: конструкция и установка

Схема подключения радиаторов к отопительной системе

Теплоноситель перемещается по трубам и каналам батарей благодаря двум факторам. Первый – это стремление жидкости заполнить пустоты. При отсутствии воздушных пробок создается естественный динамический напор теплоносителя. Второй фактор – движение потоков разной температуры. Горячая вода стремится вверх, вытесняя в нижний поток холодную.

Диагональное верхнее подключение

Диагональное подключение радиаторов с верхней подачей позволяет обустроить самое эффективное отопление помещений. Горячая вода подается в верхний вход, внутри она распространяется по секциям, и, остывая, опускается вниз, после чего вытесняется в нижний вход в коллектор обратки, расположенный с другой стороны радиатора.
