Разборка алюминиевого и биметаллического радиатора
Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.
В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.
Это — основной инструмент, который используют при сборке/разборке радиаторов отопления
На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.
Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

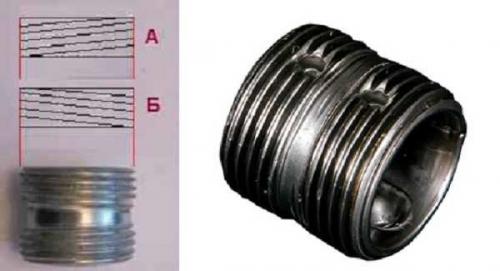

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

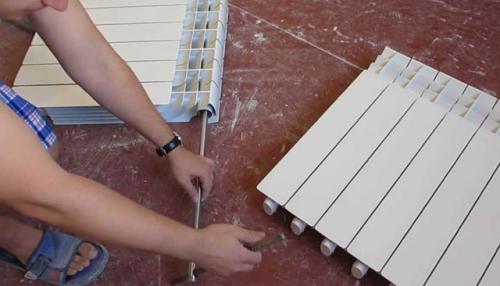

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.
Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.
Как разобрать радиатор отопления чугунный. Как разобрать новый чугунный радиатор отопления
Проще и быстрее всего размонтировать относительно новую батарею. Если корпус еще не устанавливался в систему отопления или использовался максимум один сезон, то шансы разобрать секцию чугунного радиатора без использования хитрых приемов и инструментов достаточно велики.
В первую очередь потребуется отвернуть заглушки, обычно они стоят с левого торца чугунного корпуса батареи. Разобрать пробки можно обычным копчиковым ключом, при условии, что длина рукояти инструмента составляет не менее 70 см.
Важно! Разбирать даже новую чугунную батарею, смонтированную на трубах отопления, не следует, максимум, что можно сделать, это отвернуть пробки. В противном случае можно легко повредить радиатор, например, расколоть ниппель.
Повернуть можно только рычагом
Чтобы разобрать секции, пробку придется снимать в обязательном порядке. Так как заглушки всегда имеют левую резьбу, то отворачивать придется по часовой стрелке.
Для того чтобы демонтировать секцию, нужно будет поставить радиатор на боковой торец. Далее действуем в следующем порядке:
- После снятия пробок через отверстия будут видны первые ниппеля;
- Оба ниппеля выворачиваем против часовой стрелки;
- Верхняя секция поднимается, и ее можно будет снять руками.
Разобрать чугунную батарею, прослужившую хотя бы один сезон, сложнее. Из-за того, что чугунные детали прикипают друг к другу. Для новых секций под пробки и на соединениях наматывают ткань или хлопчатобумажный шнур, пропитанный тормозной жидкостью. Через сутки радиатор можно будет разобрать без особых усилий.
После завершения разборки жидкость нужно будет вымыть моющим средством, иначе при обратной сборке уплотняющие прокладки могут быстро выйти из строя.
Сборка алюминиевых радиаторов. Правила сборки
Перед тем, как выполнить подключение алюминиевых радиаторов отопления, их нужно собрать. Сразу стоит сказать, что при отсутствии уверенности в собственных навыках лучше будет обратиться к профессионалам. Впрочем, особой сложности в сборке радиатора нет – достаточно лишь внимательно изучить технологию и тщательно провести все необходимые операции.

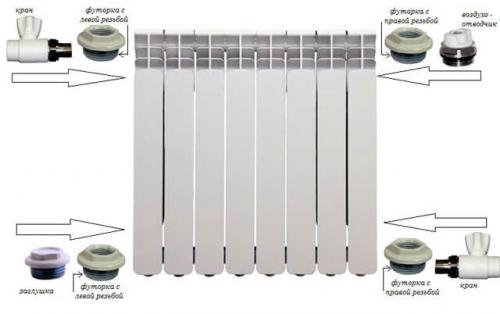

Сборка алюминиевого радиатора должна выполняться прямо перед тем, как он будет устанавливаться. В прибор вкручиваются необходимые заглушки, а также крепится арматура. Зачищать радиатор на данном этапе работы нельзя – подобные манипуляции с большой вероятностью могут стать причиной повреждений и протечек.
Технология сборки очень похожа на сборку чугунных батарей, но алюминиевые радиаторы более удобны – их всегда можно расширить или уменьшить за счет секций. Изделия из чугуна такой особенностью похвастать не могут – любые вариации с ними возможны только при полной замене изделия.
Когда предварительная сборка алюминиевых батарей завершена, в радиатор встраивается воздушный клапан, позволяющий стравливать воздух. Головка клапана должна быть направлена вверх. Затягивать клапан слишком сильно не стоит. При правильной установке клапана будет закрываться сразу после спуска воздуха и заполнения радиатора теплоносителем.
Чтобы клапан мог выполнять свои функции, нужно немного отпустить его крышку. Если при работе отопительной системы батарея часто завоздушивается, то это верный признак наличия неполадок в системе. При обнаружении подобных проблем стоит обратиться за помощью к профессионалам.
Как разобрать батарею отопления. Приступаем к разборке
Для этого лучше выбрать период, когда отопление отключено. Прежде чем разбирать радиатор, рекомендуем демонтировать его со стены. Так с ним будет намного проще и удобнее работать. Кроме того, если ранее вы никогда не снимали батарею, то, скорее всего, на входе не стоит никаких кранов. Так радиаторы устанавливались во время постройки дома.
Рекомендуется установить запорные краны на трубах, в местах соединения с батареей, на случай, если вы при последующей сборке радиатора допустите ошибку и появится течь. Для дальнейшего демонтажа вам потребуется перекрыть доступ воды к радиатору, либо снова ждать окончания отопительного сезона.
Батарея в разобранном виде

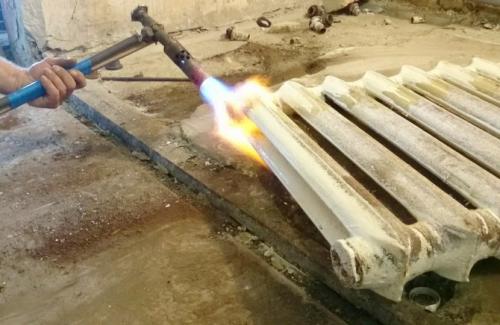

При разборке радиатора не рекомендуется прикладывать слишком большое усилие к заглушкам. Для того чтобы их открутить, возьмите газовую горелку и начинайте прогревать одну из пробок равномерно со всех сторон. Потребуется около 5 минут. За это время вы избавитесь от старой краски на гранях пробки, а также заставите пробку расширяться в месте соединения с секцией батареи.
Возьмите ключ на 55 мм и попробуйте провернуть пробку по часовой стрелке. Если пробка не поворачивается, не нужно прилагать лишних усилий — включите горелку и начните снова прогревать пробку. Нежелательно использовать трубный ключ. Он хоть и имеет широкий диапазон размеров, но может испортить грани пробки.
Помните, что глухая пробка имеет левую резьбу. Её нужно откручивать по часовой стрелке.
Чем больше возраст вашей батареи, тем дольше придётся нагревать пробку. За период эксплуатации в местах соединения может скопиться множество грязи, мусора, ржавчины. Часто бывает, что нижняя часть батареи полностью забита, и совсем не греет. Будьте готовы к тому, что пробку придётся нагревать докрасна. Но зато после этого она легко открутится. Проделайте ту же процедуру со второй глухой пробкой.
Для снятия проходных пробок возьмите ключ на 36 мм. Точно также с помощью горелки в течение 5 минут прогрейте место соединения пробки с секцией батареи. На этот раз откручивайте пробки против часовой стрелки — на них правая резьба.
Разборка радиатора охлаждения. Причины неисправностей радиатора охлаждения
Причин, вызывающих проблемы с радиатором, не так уж много, и условно их можно разделить на три вида:
- механические повреждения;
- неправильная эксплуатация;
- естественный износ при эксплуатации.
Можно добавить еще и заводской брак, но эта причина встречается крайне редко. В большинстве случаев указанные выше причины приводят к одному последствию – нарушению герметичности радиатора. То есть, он попросту начинает протекать.
Но есть и другой «результат» поломки, который скорее можно отнести к неправильной эксплуатации – загрязнение теплообменных пластин . Проще говоря, радиатор загрязняется настолько, что перестает обмениваться теплом с окружающей средой, так как налипший и засохший слой грязи (пыль, насекомые, тополиный пух) препятствует отделению тепла от теплообменных пластин.
В данной ситуации вряд ли уместно говорить о ремонте, потому как проблема решается простой промывкой пластин радиатора струей проточной воды. Кстати, грязь может образоваться не только снаружи радиатора, но и внутри него в виде засоров, накипи и коррозийных отложений.
Механические повреждения

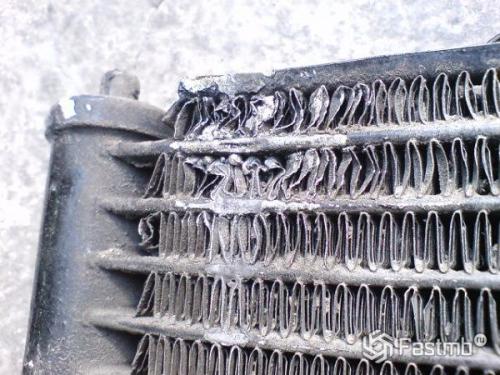

Повредить радиатор механически с последующим нарушением герметичности может как небольшой камень, случайно вылетевший из-под колеса автомобиля, так и серьезное ДТП с лобовым столкновением. Также к механическим повреждениям можно отнести и неумелое обслуживание радиатора неопытным автовладельцем, когда он случайно повреждает корпус, теплообменные элементы или другие детали.
Неправильная эксплуатация
Неправильность эксплуатации может заключаться не только в несвоевременной очистке и помывке радиатора, но и в использовании низкокачественной охлаждающей жидкости.
Низкое качество жидкости может привести к ее замерзанию и «размораживанию» радиатора даже при небольшом морозе, с последующим нарушением герметичности. Либо состав низкокачественной жидкости может быть настолько агрессивен, что разъедает металл. А это со временем приводит к тому же дефекту – разгерметизации и протечкам.
Естественный износ при эксплуатации
В автомобиле, как и в другой технике, нет ничего вечного. И радиатор охлаждения — тоже не исключение. Он и его сопутствующие детали также подвержены в процессе эксплуатации коррозии, разрушению, засорам.
Замена секции алюминиевого радиатора. Как разобрать алюминиевый радиатор отопления своими руками
Отключение подачи теплоносителя
Перейдем к практике.
Прежде, чем снимать радиатор, нужно отключить отопление и слить воду. Как это сделать?
Я разберу отключение отопления в квартире многоквартирного дома. Для автономных систем отопления трудно дать какие-то общие рекомендации из-за их индивидуальности.
Самый простой сценарий — отключение воды установленными на подводках вентилями, шаровыми кранами или дросселями. Достаточно перекрыть запорную арматуру на обеих подводках — и можно разбирать соединения на радиаторных пробках, предварительно подставив под них таз или другую емкость для слива воды.
Между подводками с отсекающими вентилями обязательно должна быть смонтирована перемычка. Без нее перекрытый дроссель или кран остановит циркуляцию во всем стояке. Очень скоро к вам придут соседи и станут вслух подвергать сомнению ваши высокие моральные качества.
Правильное подключение: отсекающие шаровые краны на подводках и перемычка между ними.
Если подводки лишены запорной арматуры, придется искать и сбрасывать стояк. Здесь стоит сделать небольшое лирическое отступление.
В многоквартирных домах со стоячной разводкой используются две схемы расположения розливов:
Верхний розлив подразумевает вынесенную на чердак подачу. Стояки соединяют ее с расположенным в подвале или подполе обратным розливом. Каждый стояк функционирует независимо от остальных и отключается в двух точках — внизу и вверху;
Пара схем отопления с верхним розливом.
В доме с нижним розливом разводка подачи и обратки выполнена в техническом подвале. Стояки попеременно подключаются к обоим розливам и попарно соединяются перемычками на верхнем этаже дома. Соответственно, отключать придется два стояка — подающий и обратный.
Чтобы определить тип разводки, загляните в подвал. Если по периметру дома проложены две горизонтальных трубы в теплоизоляции — у вас нижний розлив, одна — верхний.
Нижний розлив: по периметру дома проложены и обратка, и подача.
Для начала найдите свой стояк. В подвале легче всего ориентироваться по лестничным маршам между входом и площадкой первого этажа, на чердаке — по окнам квартир. Дальнейшие действия зависят от типа розлива.
Верхний розлив
В случае верхнего розлива порядок действий по отключению будет таким:
- Перекройте вентиль на чердаке. Заглушку не выкручивайте;
Отвод стояка от розлива подачи на чердаке выглядит примерно так.
- Перекройте вентиль в подвале;
Стояк и розлив обратки в подвале.
- Выверните заглушку на один-два оборота и дождитесь падения напора струи воды, бьющей по резьбе. Так вы убедитесь с полной исправности запорной арматуры;
- Выверните заглушку полностью. Зависшая в стояке вода выльется после того, как вы вскроете подводку к радиатору.
Нижний розлив
Вот инструкция по отключению своими руками стояка отопления в доме с нижним розливом:
- Перекройте свой стояк и два соседних с ним;
- Выверните заглушку на один-два оборота;
Если вместо заглушки на стояке стоит сбросник, задача сильно упростится.
- Поочередно приоткройте вентиля на соседних стояках. Так вы выявите стояк, связанный с вашим;
- Полностью откройте ненужный вам вентиль. Парный вашему стояк перекройте;
- Выверните заглушки на своем и связанном с ним стояках.
А можно всех посмотреть
Почему мы говорим о разных способах демонтажа радиаторов?
Чем различаются способы их подключения?
- Используемыми фитингами. Традиционно для монтажа чугунных радиаторов советского образца использовалась связка из сгона (патрубка с длинной резьбой) и контргайки, сейчас батареи чаще подключают американками — быстроразборными фитингами с накидными гайками;
На фото — подключение алюминиевого секционного радиатора американкой.
Подключение на сгонах.
Расположением подводок относительно радиатора. Подключение может быть односторонним и двухсторонним
Это важно при монтаже на сгоны: одна из проходных радиаторных пробок будет иметь левую резьбу.
Особый случай
- В многих домах 80-90х годов постройки в качестве отопительных приборов используются конвекторы. Конвектор представляет собой змеевик из стальной трубы того же диаметра, что и стояк, с увеличивающим теплоотдачу оребрением. Типичный способ соединения конвектора и стальной подводки — стыковый сварной шов.
Как разобрать старый алюминиевый радиатор. Как разобрать алюминиевый радиатор отопления своими руками?
Снятие алюминиевой батареи происходит в следующих случаях:
- Когда система меняется полностью.
- Необходимо нарастить или убрать лишнюю секцию.
- Устранить течь.
Перед тем, как разобрать алюминиевую батарею отопления, нужно подготовить набор гаечных ключей и отвертку.
Дальнейшие действия производятся в следующей последовательности:
- Теплоноситель сбрасывается из системы. Если разборка происходит в отопительный сезон, то следует подождать, пока батарея остынет.
- При помощи гаечного ключа откручиваем муфту , которая соединяет шланг, идущий от батареи к трубе отопления.
- Отключенный радиатор нужно освободить от остатков воды и положить на ровную поверхность вверх лицевой стороной.
- Фильтр из батареи вынимается и тщательно промывается. Это нужно сделать сразу, так как грязь, накопившаяся в нем, может застынуть и тогда удалить ее будет крайне сложно.
- Дальнейшая работа – это разбор батареи на секции. Они соединены между собой специальными ниппель гайками. Для их снятия необходим ключ для разборки алюминиевых радиаторов, проворачивая который против часовой стрелки, их легко удалить с радиатора. Делать это нужно крайне осторожно, чтобы избежать образования перекоса.
После разборки элементы батареи промываются и собираются в той же последовательности действий.
Если необходимо устранить течь, то для алюминиевых радиаторов подойдет специальный раствор из эпоксидной смолы с добавлением бронзового порошка. Работать с этим составом нужно быстро, так как он засыхает в считанные минуты, поэтому место протечки нужно зачистить и подготовить заранее.
