Такая система включает в состав нагревательный котёл, отопительные радиаторы, приборы контроля, трубы для подачи теплоносителя (горячей воды), сопутствующую арматуру и прочие элементы. При условии правильного подбора всех составляющих конструкции, разумного планирования разводки и добросовестной сборки контура теплоснабжения использование схемы позволит, обеспечивая во всех помещениях дома предпочтительный температурный режим, существенно снизить расходы на отопление.

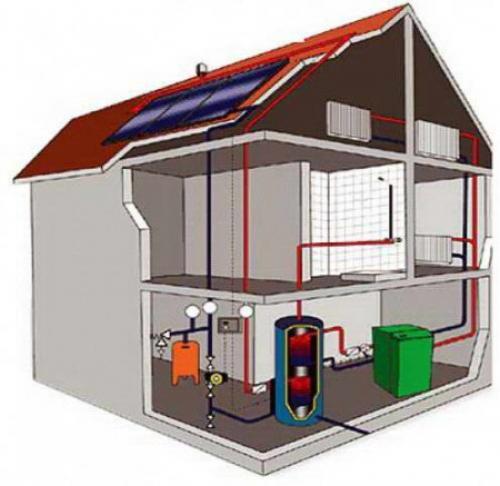

Принцип работы двухтрубной системы отопления двухэтажного дома заключается в подаче теплоносителя (в данном случае горячей воды) через коллектор и подающую трубу к каждому из подключенных радиаторов и последующем отведении отдавшей тепло влаги через отводящую трубу. В соответствии с количеством используемых труб такую схему и называют двухтрубной.

Схемы двухтрубной системы отопления двухэтажного дома. Суть и достоинства двухтрубной схемы отопления

Преимущества системы:

  1. Достижение равномерного прогревания всех входящих в контур радиаторов за счёт поступления в них имеющего одинаковую температуру теплоносителя.
  2. Возможность, при условии установки управляемого вручную термостата, определять для каждой комнаты здания свой температурный режим и по мере необходимости изменять его.
  3. Небольшие потери давления в системе, благодаря чему, не теряя в температурных показателях, можно использовать менее производительный и, соответственно, не потребляющий много электрической энергии насос. В одноэтажных постройках использование насоса вообще может быть исключено, однако тогда значительно снижается энергоэффективность контура.
  4. Универсальность. Двухтрубную систему допускается применять в частных домах с любым количеством этажей.

Перед тем, как закупать необходимые материалы и приступать к монтажу контура, нужно спланировать схему отопления и рассчитать возможность её размещения на данной площади. Длины отходящих от узла труб должны быть примерно одинаковы.

Отопление двухэтажного дома двухконтурным котлом. Составляющие системы отопления частного дома

Котел — генератор тепла в системе отопления и горячего водоснабжения. Усредненный норматив мощности 100 Вт на 1 м 2 площади при условии, что высота утепленного помещения не более 3 метров. Предусматривают запас до 20% от производительности котла на неучтенные потери. Горячее водоснабжение требует увеличения резерва мощности от 50%.

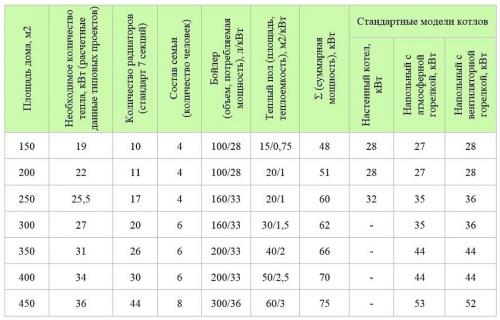

Сводная таблица, с вариантами типовых теплотехнических расчетов мощности котла, позволяет сравнить ориентировочные результаты подбора и существующие модели теплогенераторов.

Отопление двухэтажного дома двухконтурным котлом. Составляющие системы отопления частного дома

Варианты типовых теплотехнических расчетов мощности котла

Котлы могут работать на дизельном топливе, коксе, угле, дровах, торфе, пеллетах, природном газе или электричестве. Выбор вида топлива зависит от его доступности. Более 70% потребителей используют газовые котлы. Электрический котел (конвектор ) рассматривают как резервный или комбинированный вариант.

Отопление двухэтажного дома двухконтурным котлом. Составляющие системы отопления частного дома

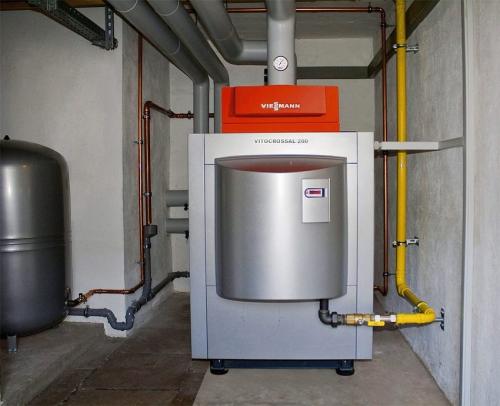

Напольный котел лучше устанавливать в отдельном специально оборудованном помещении

Чугунные или стальные генераторы тепловой энергии производят в напольном и настенном исполнении. Стационарные напольные котлы устанавливают в отдельном помещении, которое оборудуют бойлером, расширительным баком, дымоходом и системой принудительной вентиляции (согласно нормам и требованиям газовой службы).

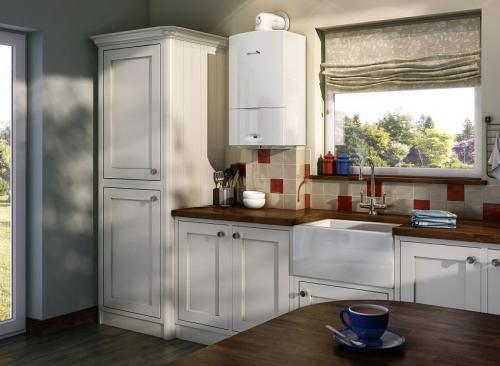

Настенным газовым котлам дымоход и отдельное помещение не требуются. Кислород для сжигания газа поступает по гибкой гофрированной трубе. Одноконтурный агрегат предназначен для отопления. Использование схемы отопления двухэтажного дома с двухконтурным котлом обеспечивает обогрев и горячее водоснабжение.

Отопление двухэтажного дома двухконтурным котлом. Составляющие системы отопления частного дома

Настенным газовым котлам дымоход и отдельное помещение не требуются

Способы передачи тепловой энергии котла в систему: принудительный оборот теплоносителя и естественная циркуляция (энергонезависимый способ отопления). Конструкция котла с двумя контурами содержит встроенный циркуляционный насос и закрытый расширительный бак.

Носители тепловой энергии в системе отопления . вода, антифриз или электролитный теплоноситель для электродных котлов проточного типа.

Вода имеет высокую теплоемкость и плотность, но требует соблюдения постоянного температурного режима помещения зимой. Собственники жилья, которые пользуются домом нерегулярно, предпочитают в качестве теплоносителя антифриз.

Отопление двухэтажного дома двухконтурным котлом. Составляющие системы отопления частного дома

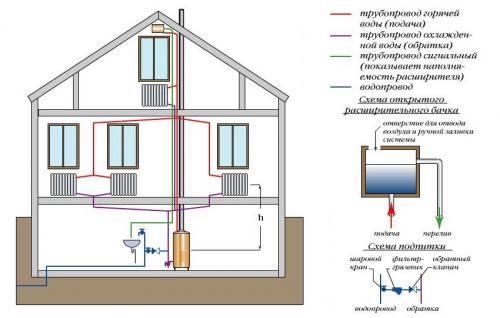

Схема обустройства системы отопления с расширительным баком открытого типа

Выбор типа разводки отопления и вида теплоносителя производят на стадии разработки проекта. Вязкость, коэффициент расширения и теплоемкость антифриза замедляют теплообменный процесс и снижают теплосъем радиаторов. Для теплоносителя «незамерзайка» требуется увеличить мощность насосов и проходное сечение системы.

Важно! Присутствие в антифризе этиленгликоля ограничивает его применение в котлах двухконтурного типа. Некоторые присадки разрушают детали из полипропилена, чугуна, цветных металлов, резины.

Отопление двухэтажного дома двухконтурным котлом. Составляющие системы отопления частного дома

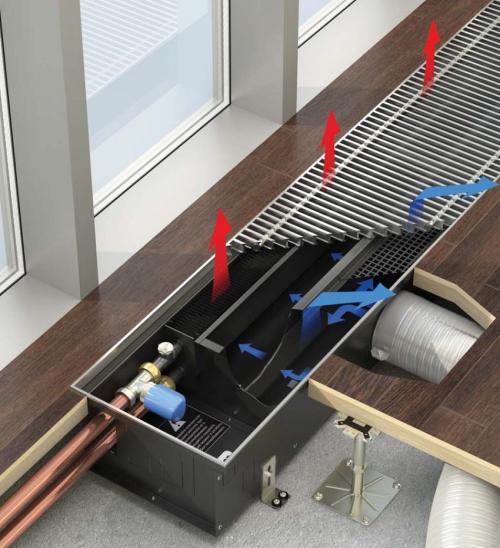

Напольный радиатор, установленный возле двери, может выполнять функцию тепловой завесы

Обогревательный прибор — стальной, алюминиевый, комбинированный, чугунный или анодированный радиатор (батарея ), который отдает свое тепло и обеспечивает в помещении благоприятный микроклимат.

Теплоотдача и инерционность зависят от материала и размеров прибора. Длину конструкций батарей изменяют, регулируя необходимое количество секций. Воздухоотводчик (кран Маевского) и вентиль-терморегулятор, установленный на входе теплоносителя в отопительный прибор, обеспечивают равномерный расчетный теплосъем. Запорный вентиль на отводящем патрубке необходим для технического обслуживания при эксплуатации.

Отопление двухэтажного дома двухконтурным котлом. Составляющие системы отопления частного дома

Источник: https://alyuminievye-batarei.aystroika.info/novosti/sistema-otopleniya-dvuhetazhnogo-doma-sistemy-razvodki-dlya-dvuhetazhnyh-domov

Схема отопления двухэтажного дома с теплым полом. Схема отопления 2-х этажного дома 110м2 | металлопластик | теплый пол, радиаторы

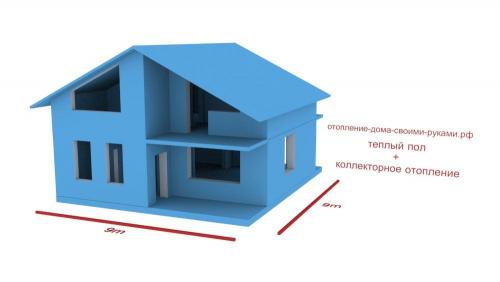

Рассмотрим схему отопления двухэтажного загородного дома. У нас будет установлен теплый пол на первом этаже, на втором этаже радиаторы с коллекторной разводкой. Дом имеет размер 9 х 9 м, но при этом отапливаемая площадь составляет 110 м2, так мы не учитываем крыльцо, балкон и вычитаем толщину стен, берем за расчет только отапливаемую площадь.

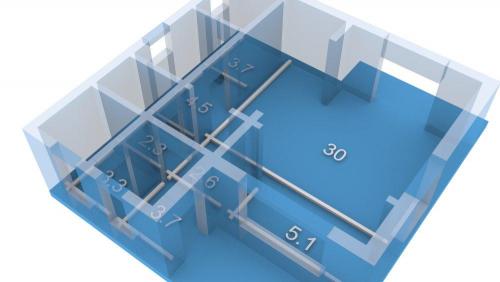

Схемы двухтрубной системы отопления двухэтажного дома. Суть и достоинства двухтрубной схемы отопления 07На 1 этаже у нас имеются следующие помещения: котельная, кладовка, туалет, сауна, гостиная, кухня и прихожая.
Схемы двухтрубной системы отопления двухэтажного дома. Суть и достоинства двухтрубной схемы отопления 08На 1 этаже будем устанавливать только теплые полы без радиаторов, так как дом планируется на постоянное проживание. Вот если бы планировалось, что дом рассчитан только на выходные, то тогда обязательно нужно было бы ставить радиаторы, потому что сам теплый пол имеет большую инерцию (он долго нагревается и долго остывает), теплый пол просто не успеет нагреться до рабочей температуры (чтобы мог достаточно отдавать тепла), на это требуется 2-3 дня.

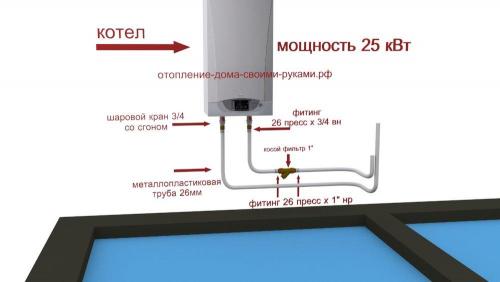

Схемы двухтрубной системы отопления двухэтажного дома. Суть и достоинства двухтрубной схемы отопления 09Начинаем монтаж с котельной, устанавливаем котел и подключаем магистральные трубы. В нашем котле уже установлены все необходимые узлы: группа безопасности, расширительный бак, циркуляционный насос и их нам устанавливать не нужно. Но перед входом в котел не забываем ставить фильтр, в нашем случаи стоит косой фильтр 1”, хотя можно было поставить 3/4 , никакой разницы не было бы.

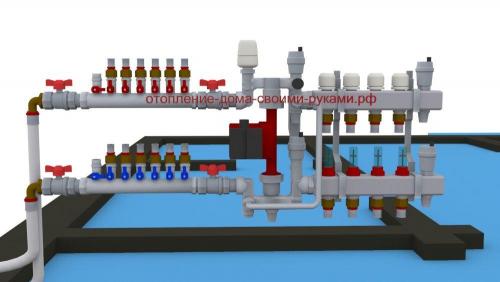

Схемы двухтрубной системы отопления двухэтажного дома. Суть и достоинства двухтрубной схемы отопления 10Обратим внимание на коллектор для радиаторов (радиаторы будут установлены на 2-ом этаже). Всего планируется 6 радиаторов, но коллектор мы ставим с 7 выходами, на один больше, чем у нас радиаторов. Это нужно для того чтобы заливать и сливать теплоноситель. Узел слива и залива теплоносителя, как правило ставят в самой нижней точке, для того чтобы иметь возможность без труда весь его слить из системы, но в нашем случаи это не подходит, так как самая нижняя точка это теплый пол. Таким образом мы имеем возможность без труда сливать весь теплоноситель только с радиаторов, но если захотим слить и из теплого пола или из всей системы, то придаться систему продувать.
Далее ставим насосно-смесительный узел для теплых полов. Этот узел нужен чтобы обеспечивать циркуляцию теплоносителя по теплому полу с заданной пониженной температурой. Так как из котла у нас поступает теплоноситель 60-70 °C, а в теплый пол должна поступать температура 40 °C, то смесительная группа в результате смешивания, разбавляет остывший и горячий теплоноситель до нужной температуры.
Если не ставить смесительную группу, то это приведет к тому, что пол будет горячем и вы по нему не сможете ходить и еще из-за повышенной температуры, деформация труб усилится и они будут перетираться в бетона, что приведет к их дальнейшему разрушению.
Далее ставим коллектор для теплого пола, он отличается от обычного, тем что имеет возможность визуально откорректировать и уровнять скорости потока на разных линиях.
Схемы двухтрубной системы отопления двухэтажного дома. Суть и достоинства двухтрубной схемы отопления 11После того, как мы собрали все необходимые узлы приступаем к подготовке пола для укладки труб.

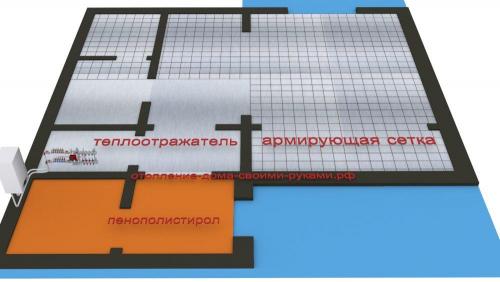

  1. Укладываем утеплитель пенополистирол толщиной 50 мм. Его можно купить в строительном гипермаркете Петрович.
  2. Укладываем теплоотражатель.
  3. Кладем армирующую сетку. Она нужна для того чтобы к ней крепить трубы. Раньше для этих цель использовали клипсы, но сейчас намного проще и быстрей установить сетку и к ней крепить трубы при помощи зажимов или проволокой.
Схемы двухтрубной системы отопления двухэтажного дома. Суть и достоинства двухтрубной схемы отопления 12 В качестве трубы для теплого пола выступает металлопластиковая труба 20 мм.
Максимальная длина одной линии 100 м.
Расстояние между трубами 20 см.
Укладывать трубы можно, как вам удобно, змейкой или улиткой. Схемы двухтрубной системы отопления двухэтажного дома. Суть и достоинства двухтрубной схемы отопления 13Перейдем ко второму этажу. Во всех помещениях установим радиаторы. А затем их подключим. Прокладываем трубы к радиаторам и подключаем их к коллектору.
Схемы двухтрубной системы отопления двухэтажного дома. Суть и достоинства двухтрубной схемы отопления 14Для подключения радиатора мы используем узел нижнего бокового подключения. Этот узел позволяет из одной точки подключения отдавать и забирать теплоноситель, а еще может использоваться, как байпас. То есть даже при отключении радиатора, теплоноситель минуя сам радиатор, будет циркулировать через этот узел.
Чтобы подключить трубы к этому узлу не нужно использовать пресс фитинги, здесь используется система обжимов, но не совсем простая. Дело в том, что использовать стандартные обжимы в загородных домах нельзя, они со временем начинают подтекать, но в данном случаи используется специальная конструкция с гильзами, которые очень плотно стыкуются и собирается один раз.
После того, как все собрано, можно заливать пол. Но перед этим необходимо по периметру всех стен установить демпферную ленту толщиной 1 см. Затем можно заливать бетон.

Двухтрубная система отопления двухэтажного дома своими руками. Особенности двухтрубных систем отопления

Стоит понимать, что двухтрубная система на уровень сложнее, чем другие варианты. Во-первых, она включает в себя несколько больше материала и элементов – котел, батареи, контролирующие датчики, фитинги, насос и прочие не маловажные составляющие. Во-вторых, двухэтажные постройки имеют свои эксплуатационные особенности, которые придется учитывать в создании отопления. Без них не удастся достигнуть желаемого эффекта.

Двухтрубная схема оптимальна для домов площадью до 150 кв.м. Такой вариант подходит, как для теплоносителя в виде воды, так и для пара или газа. Принцип работы тут заключается в том, что есть две системы труб. По одной теплоноситель от коллектора идет к каждому отопительному прибору, а по второй линии возвращается обратно к теплогенератору, где «восстанавливает» свою температуру. Это позволяет сохранить нужную температуру на любом отрезке системы, вплоть до каждой батареи. При желании можно установить ручной термостат и самостоятельно контролировать климат в каждом отдельном помещении.

Двухтрубная система отопления двухэтажного дома своими руками. Особенности двухтрубных систем отопления

В отличие от однотрубной системы, двухтрубный вариант отличается низкими потерями давления. На этом фоне есть возможность установить насос с меньшей мощностью и потребление электричества. А значит, и стоить он будет на пару тысяч дешевле. Двухтрубные системы подходят не только для домов в два этажа, но и для построек повыше. Конечно, насос не является обязательным элементом, но, тем не менее, он значительно увеличивает производительность и эффективность обогрева.

Но перед тем как приступать к обустройству, стоит заняться вычислениями. Во-первых, распланировать площадь отопления. В данного типа системах присутствует коллектор, а он потребует определенного места размещения. Во-вторых, так как этажей несколько, то избежать перепадов давления не удастся. Поэтому на каждом участке идет расчет своей длины труб, хотя в целом они должны быть максимально одинаковыми по длине.

Двухтрубная система отопления двухэтажного дома своими руками. Особенности двухтрубных систем отопления

Создать отопление в доме своими руками не так сложно. Сложно правильно все рассчитать. Поэтому, если есть сомнение в правильности своих чертежей и расчетов, то лучше всего попросить перепроверить план профессионалов. Или же изначально доверить эту работу мастерам, а потом по схеме заниматься разводкой.
