Установка и подключение стального панельного радиатора. С чего начинается установка радиаторов

Установка и подключение стального панельного радиатора. С чего начинается установка радиаторов

Чаще всего установка стальных панельных батарей используется владельцами частных домов. Так как у стальных радиаторов есть слабое место, сварочные швы, которые подвержены коррозии, то их не стоить устанавливать в многоэтажных домах. Потому что в таких зданиях проводят слив отопления на срок, превышающий две недели. А слив воды на длительный срок приводит к сложности предотвращения ржавления внутри радиатора. По сравнению с другими приборами, они имеют ряд преимуществ: низкую цену и высокую теплоотдачу. Существуют и небольшие недостатки стальных панелей: незначительная площадь нагревательной поверхности, уязвимость к коррозии, неспособность выдерживать высокие давления, из них не удобно убирать пыль. Монтаж панельных радиаторов необходимо проводить, строго соблюдая все нормы и правила.

Прибор необходимо устанавливать под окном на стене, при этом он должен перекрывать оконный проем на длину не менее 75%.

Схема монтажа радиаторов отопления.

Для того чтобы он полностью функционировал, делая монтаж, нужно соблюдать все параметры. Так, расстояние от устройства до стены не должно быть меньше 25 мм. От пола до его нижней грани должно быть не менее 120 мм и не более 150 мм. Расстояние от верхней грани батареи до подоконника не должно быть менее 80 мм. Данные параметры утверждены в результате долгих испытаний и замеров инженерами-специалистами.

Установка стальных панельных радиаторов производится на стену, которая полностью отделана, т.е. она должна быть ровной и без серьезных дефектов. Сначала необходимо установить устройство, потом его снять, используя при этом запорные краны. После этого стену можно либо покрасить, либо оклеить обоями. Также монтаж стальных батарей можно произвести как до установки труб отопления, так и после нее.

Как подключить радиатор с боковым подключением. Схемы и способы подключения радиаторов

Существует два типа подключения радиаторов: боковое и нижнее.

Стандартное исполнение большинства отопительных приборов – боковое подключение: справа и слева есть по два присоединительных отверстия. Два из них занимаются при подключении к трубопроводу, в один (вверху, напротив подающего трубопровода) вкручивается воздухоотводчик, а четвертый обычно остается свободным и его закрывают заглушкой.

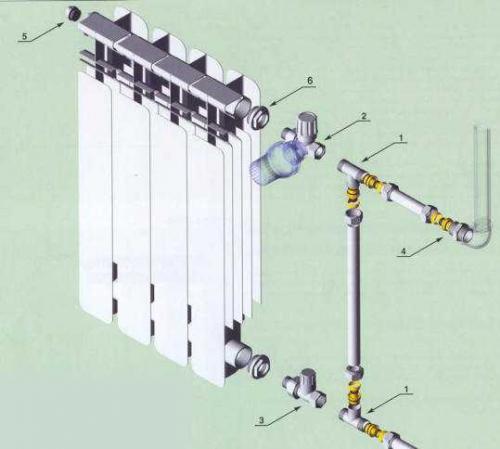

Схема сборки и подсоединения радиатора с боковым подключением (Тут использованы металлопластиковые трубы, но принцип и для других труб останется тот же, уйдут или изменятся только фитинги)

Радиаторы с нижним подключением, как правило, делают по заказу. При этом типе подключения два патрубка расположенных друг от друга на небольшом расстоянии (50-80 мм). Находятся они внизу. Есть три варианта размещения: справа, слева или по центру отопительного прибора. При заказе требуется уточнять, в каком месте должны они должны располагаться. Есть одна особенность таких моделей: они обязательно оснащены термостатом.

Нижнее подключение популярно при скрытой разводке отопления, когда трубы замурованы в стену или пол. При подсоединении к патрубкам подключается специальный узел, который называют еще «мультифоекс» (на фото он виден).

Нижнее подключение в двухтрубной системе

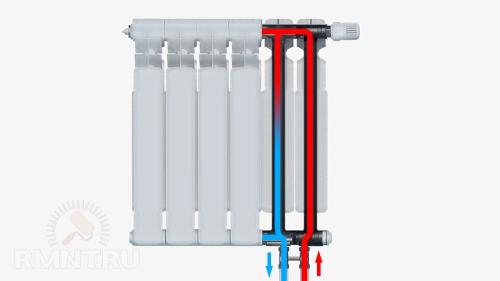

От входного патрубка подачи к терморегулятору идет внутри трубка. По ней теплоноситель поднимается вверх, заходит на термостат, а оттуда расходится по коллекторам отопительного прибора. Потому при подключении важно не перепутать вход подачи и обратного трубопровода: мало того, что работать так ничего не будет, можно еще и узел входа повредить. Куда нужно подключать подачу указано в паспорте, который должен быть в каждой упаковке (со штампом продающей организации для сохранения гарантий).

При грамотно выполненной подводке труб нижнего подключения радиатора их практически не видно. Хотя для скрытого отопления сегодня есть другое решение – теплый плинтус.

Схемы бокового подключения радиаторов

Вообще схем шесть, но наиболее распространены три: они имеют более высокую эффективность.  В многоэтажных домах с вертикальной схемой подачи теплоносителя почти всегда батареи подключены сбоку. Такой тип подсоединения называется «односторонне боковое подключение». Он эффективно работает с небольшими по размеру отопительными приборами: до 8-10 секций или 1,0-1,2 метра (для панельных радиаторов). При таком способе тепловая мощность будет близка к паспортной – потери могут составлять 5-7%.

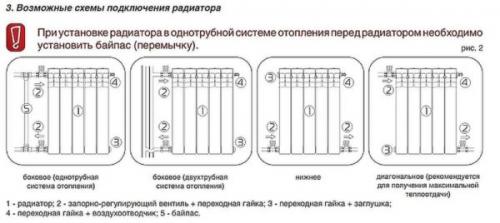

Варианты подключения

При горизонтальной разводке более популярно нижнее седельное подключение: это когда трубопроводы подключаются в нижние коллекторы (присоединительные отверстия). Тут по эффективности картина практически такая-же: нормально прогреваются небольшие радиаторы, падение теплоотдачи на уровне 5-7%.

При больших размерах отопительных приборов рекомендовано диагональное подключение: подача сверху с одной стороны, обратка – снизу, с другого бока. Это самая эффективная схема, которую используют производители при тестировании оборудования на заводах. И в паспортах указана именно она.

Нижнее подключение панельного радиатора. стальные панельные радиаторы с нижним подключением

Сообщение отправлено

Ваше сообщение успешно отправлено. В ближайшее время с Вами свяжется наш специалист

Стальной панельный радиатор современного типа - это достаточно практичный и экономный вид батареи, который прекрасно подходит к отопительным системам различного типа. Особенно удачно они работают в автономных системах отопления. Характеристики стали позволяют добиться экономии, при достаточно внушительных показателях теплоотдачи.

Принцип работы стального панельного радиатора

Конструкция батареи данного типа представляет собой соединение двух или нескольких панелей. Каждая из них - это стальной лист, по площади которого имеются желобки. Их размеры и количество имеют важное значение, так как по ним курсирует теплоноситель системы. В основном они расположены по всей площади листа, равноудаленно друг от друга. Два таких листа соединяются друг с другом при помощи роликовой сварки, а затем крепятся к патрубку, образуя основную конструкцию батареи. После этого верхний край накрывается решеткой, позволяющей беспрепятственно выходит теплому воздуху.

Стальной панельный радиатор с нижним подключением представляет собой такую же конструкцию, но при этом имеющую подводку посредине нижнего края. Они используются в отопительных системах частных домов, и некоторых помещений нежилого типа. Такие системы чаще всего монтируют именно в жилых домах, так как это эстетично. Все трубы спрятаны в пол, поэтому внешний вид комнаты ничего не портит. Но за эстетику придется заплатить, так как проложенные в полу трубы способствуют большим теплопотерям. Именно поэтому очень важно использовать максимально эффективный радиатор, который компенсирует недостатки такой системы.

Ассортимент стальных радиаторов: производители, описание и виды

Современный рынок предлагает широкий ассортимент изделий различного типа, в линейках которых есть модели с нижним подключением.

В нашем интернет-магазине можно найти батареи самых популярных отечественных и европейских производителей, предлагающих качественную продукцию, соответствующую всем нормам и стандартам качества:

• Copa Universal - турецкие радиаторы отопления , среди которых имеются батареи с нижним подключением - стальные панельные . Эта серия отличается уникальной конструкцией внутренней части, которая обеспечивает высокий уровень теплоотдачи. Батарея выдерживает давление до 8,7 атм., а также температуру теплоносителя - до 110^оС. Модельный ряд оснащен терморегулирующей головкой, и прекрасно взаимодействует с термостатом.
• Kermi FTV - серия немецких изделий, отличающихся высокими показателями мощности. Достаточно широкий модельный ряд позволит выбрать модели как для небольших комнат, так и для просторных помещений. Здесь можно найти как простые однопанельные изделия, так и сложные трехпанельные, с несколькими конвекторами.
• Prumo Ventil - финские батареи с нижним подключением, которые имеют различные варианты дизайна и назначения. Среди них можно выделить серию для учреждений с повышенными санитарными требованиями, а также линейку моделей с абсолютно плоской поверхностью.
• STELRAD Novello - качественные и устойчивые к перегрузкам изделия покорили отечественный рынок набором превосходных технических характеристик. Они отличаются современными технологиями, применяемыми в производстве, которые обеспечивают батареям высокую прочность, надежность соединений, а также высокие показатели теплоотдачи.
• Buderus Logatrend VK - серия радиаторов с нижним подключением, выбор которых весьма широк. Здесь можно подобрать радиаторы длиной от 40 см и до 3 м. Высокое немецкое качество обеспечено контролем на всех этапах производства, а также регулярным внедрением инновационных разработок.

Весь ассортимент радиаторов с нижним подключением можно найти в наших каталогах. Для того чтобы сделать правильную покупку, можно проконсультироваться с нашими менеджерами. Оформляйте заказ, а также наиболее удобный способ доставки.

Подключение стальных радиаторов с нижним подключением. Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

Секционный радиатор с нижним подключением

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

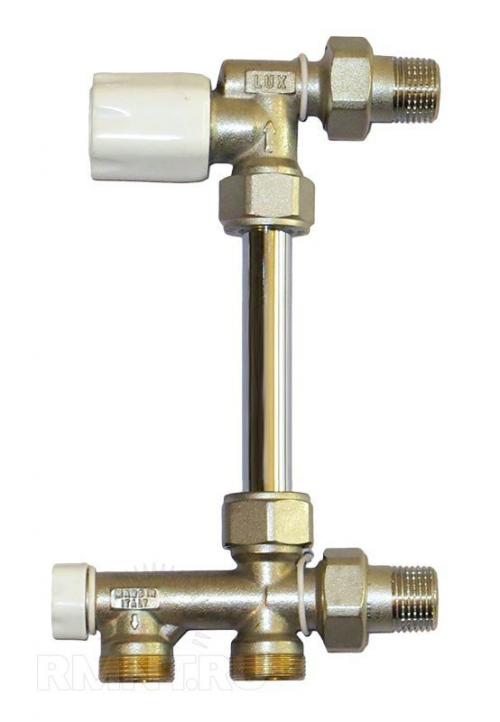

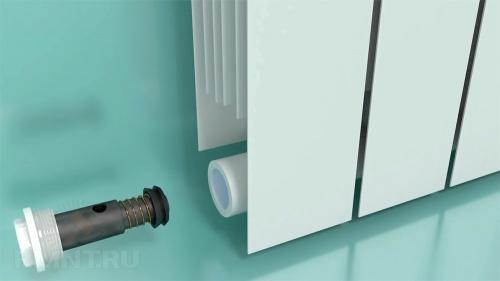

Клапан для нижнего подключения радиатора

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

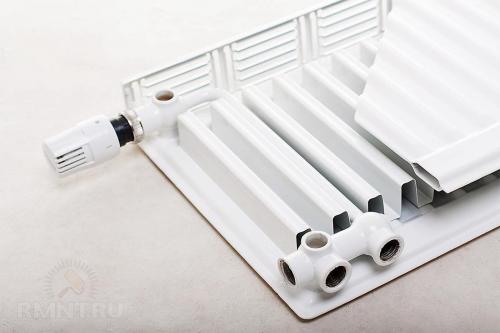

Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

Можно ли радиатор с нижним подключением подключить сбоку? Как можно подключить радиатор через боковые входы

Подвести и отвести теплоноситель через боковые выходы/ выходы можно несколькими способами:

• Диагональным, при котором линии подачи и отведения теплоносителя располагают по диагонали относительно друг друга. В зависимости от места нахождения подающего контура, оно может быть верхним и нижним.
• Односторонним боковым – подающую и отводящую линию монтируют с одной стороны теплоприбора, друг над другом. Такая обвязка может быть верхней, когда теплоноситель подается сверху и нижней – с поступлением разогретой жидкости через нижний патрубок.
• Нижним боковым (проходным, седельным) – разогретый теплоноситель поступает через одно боковое отверстие, а оттекает через другое, находящееся напротив.

В одно- и двухтрубной системе подключение происходит по-разному:

• При монтаже одноконтурного отопления батареи присоединяют к подающей ветке, теплоноситель поочередно проходит через каждую из них.
• При монтаже двухконтурной системы один патрубок крепят к подающей линии, а другой – к обратке. Вода быстро заполняет все радиаторы и оттекает обратно для повторного нагрева.

Диагональное подключение

Это оптимальный вариант монтажа радиатора с боковыми входами, позволяющий собрать отопительную систему с высоким КПД:

• при подаче теплоносителя через верхнее отверстие и отводе через диагонально расположенное нижнее удается добиться стопроцентной эффективности теплосистемы;
• при поступлении теплоносителя в нижний патрубок и его оттоке через диагонально расположенный верхний, КПД снижается до 80%.

Диагональный способ оптимален для подключения батарей большого размера. Горячий теплоноситель распределяется по всему объему радиатора и равномерно его прогревает.

Классическое боковое подключение батареи – секреты монтажа

Теплосистемы в которых подводка и отток к радиаторам находятся друг над другом, смонтированы во многих многоэтажках. Батареи крепятся к стоякам, проходящим через все этажи, а вода подается в батарею с одной стороны – слева или справа. Такие подключения монтируют и в частных домах.

Подача теплоносителя может осуществляться сверху или снизу – этот факт существенно влияет на производительность теплосистемы:

• при подаче теплоносителя сверху и оттоке снизу КПД теплоприборов составляет 98%;
• при поступлении горячей жидкости снизу и оттоке сверху радиаторы теряют 22% мощности.

Поэтому желательно выбирать верхнюю подачу, позволяющую батареям работать с высокой теплоотдачей.

В одноконтурных теплосистемах с боковым подключением необходима установка байпасов– перемычек между подающей и отводящей трубой. Они создают обходные пути для протекания теплоносителя, батареи нагреваются быстрее и равномерней.

Такая схема не подходит для подключения отопителей большого размера –многосекционные батареи не смогут прогреться по всей площади. Лучше использовать другую обвязку или установить большее число радиаторов с меньшим числом секций.

Нижнее (седельное) подключение

В такой конструкции теплоноситель поступает и оттекает через нижние отверстия, расположенные друг напротив друга с правой и левой стороны. Схема работает следующим образом – поступающая горячая жидкость расходится корпусу и вытесняет в холодную, при этом горячий воздух поднимается вверх и прогревает весь радиатор. Батареи теряют всего 12% мощности.

Боковое подключение радиатора из стены

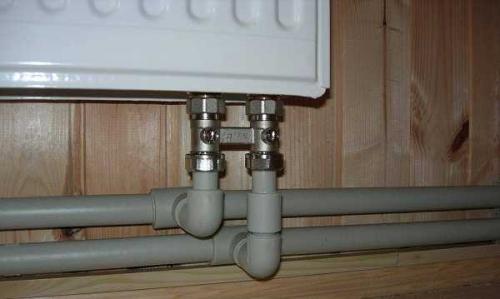

Для такого подключения используются трубы из полипропилена, которые укладывают в заранее проштробленные борозды. После отделки они будут не видны.

Для разводки понадобятся специальные установочные уголки, с одной стороны которых расположено отверстие с резьбой, а с другой – крепежные метизы. Такую арматуру ставят заподлицо со стеной на установочную планку и присоединяют к заранее проложенным трубам. На наружные отверстия уголков накручивают трубки-удлинители, к ним присоединяют вентиля радиатора отопления с боковым отводом.

К боковой резьбе вентилей крепят штуцера-американки, которые присоединяют к батарее. В верхней части радиатора ставят воздухоотводчик, предотвращающий появление воздушных пробок, а оставшиеся отверстия закрывают технологическими заглушками.

Крепление стального радиатора к стене. Монтаж радиаторов отопления

Качество проведения работ по установке отопительных приборов зависит от многих факторов. Например, крепления для радиаторов отопления к стене подбираются в соответствии с видом батареи. Важно также учитывать материал поверхности, используемой в качестве основы для установки отопительного прибора. Процесс монтажа должен быть проведен грамотно, иначе неизбежны проблемы с обогревом помещения в дальнейшем.

Классификация батарей отопления

Чтобы разобраться, какими бывают отопительные приборы, необходимо изучить их классификацию. Типы радиаторов различают в зависимости от материала изготовления:

• чугунные;
• стальные;
• алюминиевые;
• биметаллические.

Каждый из видов имеет свои преимущества перед другими моделями. Поэтому сложно говорить о том, что какой-то из них однозначно лучше.

Чугунные модели

Батареи из чугуна отличаются массивностью, способностью более длительное время держать тепло, они не подвержены коррозии. Несомненный плюс – устойчивость к большим скачкам давления. Чугунные радиаторы являются самым подходящим вариантом для многоквартирных домов. Срок эксплуатации составляет не менее 50 лет, иногда дольше. Вместо обычных моделей можно установить декорированные узорами.

Стоит учитывать, что из-за большой массы требуется подбирать усиленное крепление для чугунных радиаторов отопления.

Стальные радиаторы

Стальная батарея представляет собой стальной кожух, внутри которого находятся пластины и трубы из того же металла. Конструкции делятся на панельные и трубчатые. Продуманная структура позволяет воздуху активно циркулировать, благодаря чему помещение быстро прогревается. Но прибор быстро остывает после прекращения подачи отопления, что можно считать существенным недостатком. Благодаря небольшой массе, крепление радиатора к стене не представляет особых сложностей. В сравнении с чугунными представителями, прибор из стали потребляет на треть меньше теплоносителя, что делает их весьма экономичными.

Алюминиевые радиаторы

Сложная конструкция конвектора позволяет обеспечить эффективную циркуляцию воздушных масс. Терморегулятор быстро реагирует на команды, что позволяет за короткое время менять температуру помещения. В зависимости от способа производства конструкции делятся на литьевые и экструзионные. Первые более качественные, но дорогие. Вторые дешевле, но не подлежат ремонту. Они относительно легкие, что существенно облегчает процесс монтажа. Выглядят такие батареи привлекательно, но не совсем удобны в уборке.

Биметаллические радиаторы

Улучшенный вариант алюминиевых батарей – биметаллические. Система усилена при помощи стальных элементов, которые делают их устойчивыми к более высоким показателям давления. Конвекторы быстро прогреваются и начинают отдавать тепло. Они немного весят, благодаря этому легко монтируются. Поверхность нетрудно очищать от различных загрязнений, в отличие от чугунных моделей. Эти приборы более устойчивы к действию коррозии. Но биметаллические теплообменники более требовательны к качеству поступающей воды.

Виды крепежа

Выбирая крепеж для радиаторов, нужно ориентироваться на модель конвектора. Кронштейны позволяют качественно зафиксировать нагревательный элемент в требуемом месте. Чтобы произвести крепление для радиаторов отопления, настенные держатели подойдут лучше всего. Напольные крепления используются в качестве дополнительных, реже – основных. Такие кронштейны понадобятся тогда, когда ниша не подходит для установки батареи или дизайнерские идеи требуют подобного воплощения.

Настенный

Конвекторы, установленные под окном, не дают холодному воздуху, просачивающемуся сквозь остекление, попасть в комнату. Прежде чем производить крепление радиатора на стену, стоит убедиться, что крепеж подходит для монтажа и включает такие детали:

• анкерные фиксаторы разной длины;
• держатели, которые могут регулироваться по высоте, тем самым помогая скрывать различные дефекты поверхностей. Например, крепеж из стали с регулировкой способствует более быстрому монтажу чугунных радиаторов отопления к стене. Крепление позволяет менять положение батареи по горизонтали и вертикали, корректировать возможные зазоры со стеной;
• держатели с прорезиненными поверхностями для лучшей изоляции посторонних шумов;
• угловые крепежи, используемые в установке маленьких легких батарей.

Крюки

Для стальных радиаторов отопления подойдет крепление в виде металлического уголка. Одна его часть крепится к стене, другая оснащена крючками для дальнейшей фиксации отопительного элемента. Чтобы зафиксировать чугунные батареи, используют крюки, поставляющиеся в комплекте с дюбелями. Как правило, фиксатор заглубляется в стену примерно на 100–150 мм.

Если выполняется установка чугунных приборов с большим количеством секций, то одними крюками не обойтись. Стоит усилить конструкцию напольными креплениями.
