Двухконтурное отопление котлом двухэтажного частного дома. Примерная схема монтажа
Любой владелец дома должен ещё на этапе проектировки определиться, как будет смонтировано отопление, и где будет установлено оборудование и дымоход. Схема отопления частного дома с двухконтурным котлом может иметь различные варианты, это зависит и от размеров дома, и от количества этажей, и от размеров самих помещений.
Самая простая схема расположения котла и радиаторов отопления – «ленинградка»: так называют однотрубную схему с одним контуром. Она подходит для небольших зданий, площадь которых не превышает 100 кв. метров, и в которых нет второго этажа. Поскольку в небольшом доме обычно проживает всего 2-3 человека, водоразбор будет относительно небольшим, и он не будет мешать постоянному обогреву.
При монтаже используется следующая схема: в каждой комнате устанавливается алюминиевый радиатор отопления, его площадь зависит от размеров помещения. Радиаторы врезаются в основной контур, не размыкая его, подключаются они нижним или диагональным способом. Перед котлом устанавливается расширительный бак, позволяющий компенсировать температурное расширение воды.
Сразу после котла обустраивается так называемый разгонный коллектор: труба сначала резко поднимается вверх, а потом плавно опускается вниз. Такая система позволит обеспечить естественную циркуляцию теплоносителя, даже если в доме не будет электричества. Если проблем с ним нет, в систему монтируется циркуляционный насос, который будет обеспечивать постоянный круговорот.
Отопление 2 этажного дома с теплыми полами. Система отопления двухэтажного дома
Для комфорта жильцов необходима эффективная работоспособная система отопления. Теплоснабжение должно выполнять обогрев помещений при любых погодных условиях. При проектировании должна быть рассчитана каждая схема системы отопления двухэтажного частного дома и принимают наиболее выгодный вариант для каждого конкретного случая.
Важно! Система отопления должна быть не только качественной. Правильное проектирование позволяет сокращать расходы на потребленное тепло до 40%. На этапе проектирования следует учитывать стоимость монтажных работ, обслуживания, применения котла, который работает на разных видах топлива и др.
Качественно выполненные системы отопления способны проработать с высоким КПД несколько десятков лет без ремонтов и дополнительного обслуживания.
Важно! Правильный проект и монтаж отопления обеспечит комфортный температурный уровень в любом доме.
Что необходимо учитывать при выборе отопительной системы
Кроме климатических условий при выборе схемы и системы необходимо учесть:
- наличие и тип материала, из которого изготовлены внешние стены, наличие изоляции;
- вид и качество остекления, количество окон;
- площадь и объем отапливаемых помещений.
Показатели температуры качественного отопления:
- Для жилых комнат +22°С.
- Ванных комнат +24°С.
- Для теплоносителя в пределах +60..80°С при наличии радиаторов.
- При отоплении теплыми полами показатель равен +30..35°С.
Основные узлы системы отопления
Котел, в котором происходит нагрев теплоносителя. Располагается ниже уровня радиатора и трубопроводов. После определения оптимального месторасположения котла необходимо наметить место установки радиаторов, прокладки трубопроводов и источника подачи воды в систему.
Трубопровод. Могут быть применяться стальные и пластиковые трубы.
Металлические трубы характеризуются высокой теплопроводностью, высокой стойкостью к механическим воздействиям. К недостаткам относят подверженность коррозии.
Поливинилхлоридные трубопроводы имеют ряд преимуществ: малый вес, быстрый монтаж, длительный срок эксплуатации, устойчивость к коррозии. За счет низкой температуры уменьшаются тепловые потери в трубопроводах.
Важно! Антифриз нельзя использовать в качестве теплоносителя в трубах из металла.
Радиаторы – для осуществления теплоотдачи. Применяются из разных материалов:
- чугунные;
- алюминиевые;
- биметаллические.
Алюминиевые рассчитаны на давление до 18 атмосфер. Главным преимуществом является высокая теплоотдача. Не рекомендован слив теплоносителя из сети на долгое время из-за подверженности материала коррозии.
Элементы управления системой отопления
Биметаллические. Применяют при повышенных напорах до 40 атмосфер. Характеризуются высокой теплоотдачей и прочностью.
Стальные. Рассчитаны на работу при давлении до 8 атмосфер. Как и алюминиевые, подвержены коррозии.
Чугунные — классический тип радиаторов. Имеют высокий коэффициент теплоотдачи. Преимущества: медленное остывание, устойчивость к коррозии.
А также другие узлы системы:
- Циркуляционный насос (в случае искусственной циркуляции) для принудительной подачи воды в систему.
- Расширительный бак – для отвода избыточного давления теплоносителя.
- Термостатический и предохранительный клапан.
- Запорная арматура.
- Приборы КИПиА.
Выбор отопительной системы
По типу теплоносителя для двухэтажных домов отопление выделяют:
- Воздушное. В качестве источника тепла выступает газовая печь.
Главным недостатком является постоянное падение уровня кислорода в комнатах. Данный тип применяется в двухэтажных домах без постоянного проживания людей - Комбинированное.
- Паровое. Теплоносителем является водяной пар. Из-за сложности внедрения практически не используется.
- Водяное. Наиболее целесообразный тип отопительной системы, теплоносителем в которой является подогретая вода.
Выделяют несколько схем: с искусственной и естественной циркуляцией. Типы рассмотрены ниже.
Однотрубная
Данная схема устроена так, что подача воды в радиаторы осуществляется последовательно от блока к блоку.
Преимущества:
- Низкая стоимость материалов и монтажных работ.
- Долговечность.
- Простота установки.
Недостатки:
- Невозможность проводить ремонты отдельных элементов без отключения всей системы.
- Невозможность регулировки параметров сети.
Схема вертикальной разводки однотрубной системы отопления

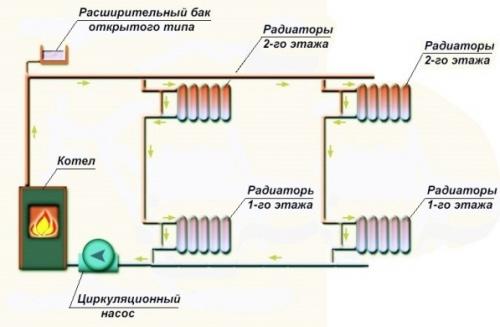

Двухтрубная
Считается более универсальной. Устройство предполагает два контура: прямой (подачи) и обратный (возврат теплоносителя к котлу).
К каждому блоку радиаторов подходит 2 трубы: по одной поступает вода, по другой – отводится.
Для двухэтажных домов рекомендовано контур подачи присоединять в верхней точке, а обратку – в нижней – для обеспечения оптимального напора в трубопроводе.
Трубы монтируются, как правило, в стены для того, чтобы не испортить внешний вид комнаты.
Преимущества:
- Высокий КПД.
- Возможность регулировки параметров за счет вентилей, установленных на радиаторах. При необходимости можно исключить элемент из системы или снизить подачу теплоносителя на него.
- Возможность ремонта каждого узла без негативного влияния на остальные элементы отопления.
Недостатки:
- Высокая стоимость материалов.
Схема отопления двухэтажного дома с настенным газовым котлом. Проще всего: отопление частного дома газом
Если неподалеку от вашего домовладения есть магистраль сетевого газа – вам повезло. Даже не рассматривайте никакие другие варианты. На сегодняшний день этот способ отопления – самый эффективный и экономичный из всех. отопления от современных производителей имеют коэффициент полезного действия – 98, и этим все сказано.
С такой системой можно спокойно оставить дом без присмотра. Автоматика на газовых приборах настолько совершенна, что не допустит никаких сбоев
Отсутствие магистрального газа – проблема, но проблема решаемая. Отопление частного дома газовым котлом может осуществляться и с помощью сжиженного топлива. Сжиженный газ может быть в баллонах по 50-80 литров или в огромном баке –, его размещают на участке подальше от дома, вкапывают в землю и заправляют с помощью специальных машин. Расход отопления частного дома газовыми баллонами тот же, что и магистральным газом, но придется доплатить за доставку и заправку носителей, а это примерно 20 процентов сверх стоимости газа.
Совет! Чтобы снизить расход газа на отопление следует максимально утеплить стены дома и снизить теплопотери через окна, двери и крышу.
Выводы:
- отопление газом – самый экономичный способ из всех возможных;
- при отсутствии магистрального газа используйте баллоны или газгольдер;
для сжиженного голубого топлива следует подбирать модель котла с небольшим показателем рабочего давления.
Отопление двухэтажного дома двухконтурным котлом. Выбор источника тепловой энергии
Сердцем обогревательной сети является теплогенератор, который нагревает теплоноситель до оптимальной температуры и, если позволяют его технические возможности, поддерживает заданные параметры круглосуточно.

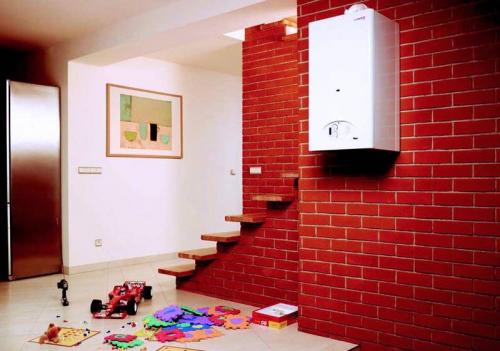

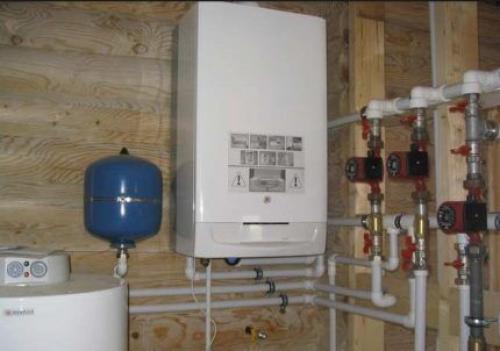

Настенный газовый котел мощностью 28 кВт с двумя независимыми контурами, закрытой камерой сгорания и удобным электронным зажиганием – прекрасный вариант для 2- или 3-этажного дома

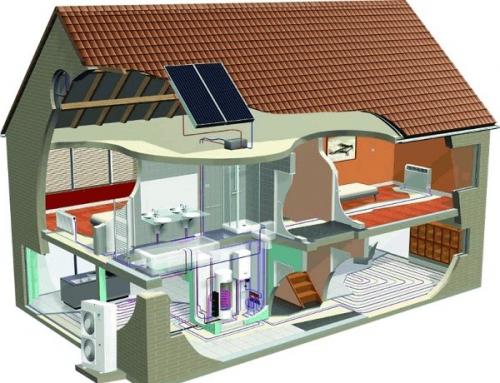

Среди современных источников тепла в частных двухэтажных домах используют практически все, иногда комбинируют 2-3 вида. Возможные виды теплогенераторов:
- отопительные котлы;
- инфракрасные излучатели;
- печи (русские, голландки, канадки);
- камины;
- солнечные коллекторы, тепловые насосные установки и другие виды альтернативного оборудования.
Активно используются отопительные котлы, которые можно классифицировать по виду топлива:
- жидко- или твердотопливные;
- газовые;
- электрические.
Второй и третий варианты являются более экономичными, и если к дому подведен газ или электричество, то стоит предпочесть именно их.

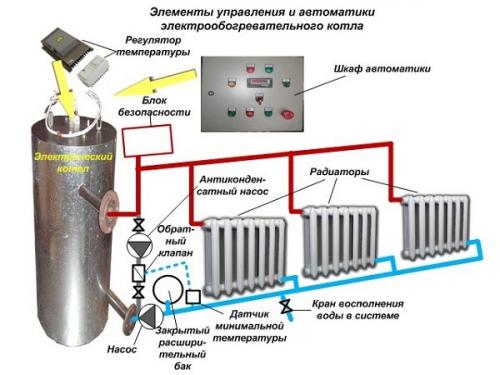

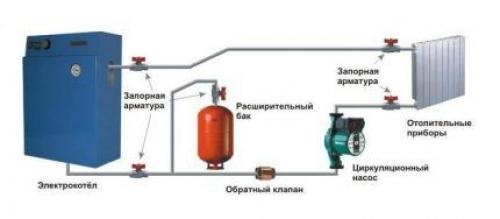

Последовательность работы электрического котла: теплоноситель нагревается до установленной пользователем температуры, по трубопроводу перемещается к радиаторам, расположенным на двух этажах, частично охлаждается и под действием циркуляционного насоса вновь отправляется в котел (+)
Если коттедж построен на не газифицированном участке, электрический котел становится основным, а в качестве резервного, запасного источника используют камин или инфракрасный обогрев.

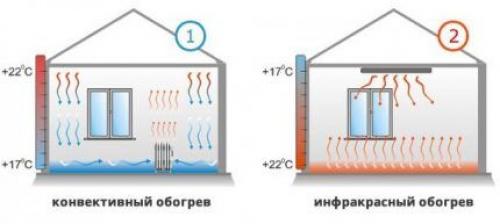

На схеме показано преимущество инфракрасной обогревательной системы: ИК излучение обеспечивает комфортную температуру в нижней части помещения, при конвективном способе отопления, наоборот, теплый воздух всегда поднимается к потолку
Применение альтернативных теплогенераторов во многом зависит от климатических условий региона, к тому же минимальный комплект относительно дорогого оборудования (например, солнечных коллекторов) окупится минимум через 3 года.
