Не будем вдаваться в дебри расчетов, а приведем упрощенный вариант, отвечающий всем требованиям к отопительной системе частного дома. При этом будем считать, что все комплектующие и материалы имеют стандартную направленность. Нет никаких сверхсовременных деталей, и только стандартные процессы. Плюс ко всему возьмем одноконтурную систему как самую простую.

Проводя расчет системы отопления частного дома, необходимо в первую очередь определить полный объем дома с учетом и жилых, и подсобных помещений. Почему именно так? Посмотрим на примере коридора. В эту комнату никто не будет ставить радиаторы отопления, потому что коридор отапливается пассивно за счет циркуляции теплого воздуха внутри помещений.

Чтобы сделать правильный расчет, по схеме плана дома нужно вычислить площади всех комнат и сложить их, получив общую площадь здания. Теперь этот показатель необходимо умножить на высоту потолков. Получится объем дома в целом. Обычно на подобные расчеты уходит не более получаса.

https://youtube.com/watch?v=mVNWfHKN-Pw

Теперь следует рассчитать мощность отопительного котла. Обычно учитывается один стандартный показатель, который регулирует зависимость расположения дома с расходом тепла на 1 кубический метр здания. Для разных регионов он различный, отсюда и все видоизменения. К примеру, для европейской части России этот показатель равен 40 Вт. Чтобы найти мощность котла, необходимо эту константу умножить на объем дома.

Во-первых, это уточняет показатель. А, во-вторых, дает возможность котлу постоянно работать не на полную мощность, что снижает его износ.

Таблица расчета отопления. Расчет мощности котла

Перед тем, как рассчитать отопление в доме, делать это необходимо с расчета мощности котла. От мощности котла, в первую очередь, будет зависеть эффективность всей отопительной системы. Главное в этом вопросе – не переусердствовать, так как слишком мощный котел будет потреблять больше топлива, чем необходимо. А если котел будет слишком слабый, то не получится обогреть дом должным образом, а это негативно повлияет на комфорт в доме. Поэтому расчет системы отопления загородного дома – это важно. Подобрать котел необходимой мощности можно, если параллельно высчитать удельные теплопотери здания за весь отопительный период. Расчет отопления дома – удельных теплопотерь можно следующим методом:

Qгод – это расход теплоэнергии за весь период отопления;

Fh – площадь дома, которая отапливается;

Таблица выбора мощности котла в зависимости от отапливаемой площади

Для того чтобы осуществить расчет отопления загородного дома – расход  энергии, которая уйдет отопления частного дома, нужно воспользоваться следующей формулой и таким средством, как калькулятор:

β_h– это коэффициент учета дополнительно потребления тепла, отопительной системой.

Q_{вн б}– тепловые поступления бытового характера, которые характерны для всего отопительного периода.

Qk – это значение общих домовых теплопотерь.

Q_s– это поступления тепла в виде солнечной радиации, которые попадают в дом через окна.

Расчет киловатт отопления на квадратный метр. Как определиться с ними их количественно?

Простейший способ расчета необходимой тепловой мощности основывается на утверждении, что на каждый квадратный метр площади требуется 100 ватт тепла. Или — 1 кВт на 10 м².

Но даже не будучи специалистом, можно задуматься — а как такая «уравниловка» сочетается со спецификой конкретных домов и помещений в них, с размещением зданий на местности, с климатическими условиями региона проживания?

Так что лучше применить иной, более «скрупулезный» метод подсчета , в котором будет приниматься во внимание множество различных факторов. Именно такой алгоритм и заложен в основу предлагаемого ниже калькулятора .

Важно – вычисления проводятся для каждого отапливаемого помещения дома или квартиры отдельно. И лишь в конце подбивается общая сумма потребной тепловой энергии. Проще всего будет составить небольшую таблицу, в строках которой перечислить все комнаты с необходимыми для расчетов данными. Тогда, при наличии у хозяина под рукой плана своих жилых владений, много времени вычисления не займут.

И еще одно замечание. Результат может показаться весьма завышенным. Но мы должны правильно понимать – в итоге показывается то количество тепла, которое требуется для восполнения теплопотерь в самых неблагоприятных условиях. То есть – для поддержания температуры в помещениях +20 ℃ при самых низких температурах на улице, характерных для региона проживания. Иными словами — на пике зимних холодов в доме будет тепло.

Но такая супер-морозная погода, как правило, стоит весьма ограниченное время. То есть система отопления будет по большей части работать на более низкой мощности. А это означает, этот никакого дополнительного запаса закладывать особого смысла нет. Эксплуатационный резерв мощности будет и без того внушительным.

Ниже расположен калькулятор , а под ним будут размещены необходимые краткие пояснения по работе с программой.

Расчет квт на м2. Подсчет затрат на отопление

Чтобы выяснить, какое самое экономное отопление загородного дома, рекомендуется для наглядности составить простую табличку вот такой формы:

Расчет стоимости отопления

В данной таблице вторая колонка заполняется исходя из стоимости каждого вида топлива в вашем регионе, либо в нее заносится ваша индивидуальная цена. Третий столбец для удобства расчетов уже заполнен. Стоимость 1 кВт тепловой энергии легко определить путем деления цены 1 кг топлива (столбец 2) на его удельную теплотворную способность (столбец 3).

Пятая колонка заполнена исходя из того, что средняя потребляемая тепловая мощность в частном доме площадью 100 м2 за сезон составляет 5 кВт/ч, а длительность отопительного сезона – 180 суток (5 х 24 х 180 = 21600 кВт/ч).

Ясно, что проекты домов все разные и площадь будет другая, как может отличаться и продолжительность сезона в вашем регионе, поэтому потребуется внести соответствующие корректировки. Перемножив данные в столбцах 4 и 5, определяем расчетные затраты за сезон.

Однако эти значения не учитывают эффективность работы оборудования, величины которых приведены далее. Разделив расчетные затраты на величину КПД, в последней колонке получаем прямой ответ на вопрос, — чем дешевле отопить дом кроме газа.

Тем домовладельцам, в чьих жилищах уже установлены газовые котлы, можно для сравнения добавить ниже еще одну строку, заполнив ее данными по природному газу, основываясь на фактических показателях расхода топлива и его цены.

Схема отопления частного дома газовыми балонами

Казалось бы, теперь все встало на свои места и можно спокойно делать выбор в пользу того или иного энергоносителя для экономного отопления. Но такой подход — однобокий, ведь существует еще такое понятие, как удобство и сложность в обслуживании и эксплуатации системы отопления частного дома.

Расчет отопления по объему помещения калькулятор. Пример №2 расчета размера платы за отопление по формуле №2(3)

В многоквартирном доме имеются жилые помещения (квартиры) или нежилые помещения (магазины, офисы, аптеки или другие помещения, расположенные в МКД), имеющие индивидуальные источники тепловой энергии, или в которых отсутствуют приборы отопления (радиаторы, батареи) , то есть помещения, которые не используют централизованную систему теплоснабжения многоквартирного дома для обогрева своих помещений.

В первую очередь определим, что данный расчет производится:

1. Для квартиры (жилого помещения) , расположенной в многоквартирном доме;

2. Общедомовой прибор учета на отопление на многоквартирном доме отсутствует ;

3. Н ежилые помещения (магазины, офисы, аптеки или другие помещения, расположенные в МКД) в многоквартирном доме отсутствуют ;

4. Оплата за отопление осуществляется в отопительный период .

ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА:

1. Площадь Вашей квартиры - 45 м²( S_i – в формуле);

2. Общая площадь всех жилых помещений (квартир) в доме - 6000 м²( S^об – в формуле);

3. Общая площадь помещений, входящих в состав общего имущества многоквартирного дома (помещения общего пользования) - 350 м²( S^ои – в формуле);

4. Норматив на коммунальную услугу по отоплению - 0,028 Гкал/м²( N^т - в формуле);

5. Тариф на тепловую энергию , установленный в Вашем регионе для Вашего поставщика тепловой энергии - 1650 руб./Гкал ( Т^т - в формуле);

6. Площадь квартир (жилых помещений), имеющих индивидуальные источники тепловой энергии, составляет 450 м²( S^инд - в формуле). То есть квартиры, которые не используют централизованное теплоснабжение для обогрева своих квартир.

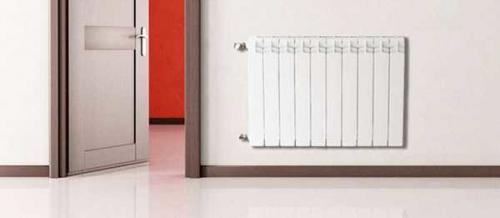

Расчет количества секций радиатора отопления снип. Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

• для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
• для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/raschet-teplootdachi-otopitelnogo-radiatora-raschet-realnoy-moshchnosti-radiatora-otopleniya

Калькулятор обогрева помещения. Калькулятор расчета необходимой мощности электрообогревателя

Электрический обогрев помещений всегда может прийти на помощь основной системе отопления, заменить ее в осенний или весенний период межсезонья, а в особых случаях – даже стать основным источником тепла в зимнюю пору. Все зависит от того, какой тепловой мощностью обладают приобретаемые электрические нагреватели.

Калькулятор расчета необходимой мощности электрообогревателя

Несмотря на широкое разнообразие современных электрических обогревательных приборов – конвекторов, тепловентиляторов, масляных радиаторов, инфракрасных излучателей и т.п., параметр мощности для любого из них является определяющим. Именно он показывает тот эксплуатационный потенциал, который заложен производителем в это изделие. Значит, прежде чем отправляться в магазин за покупкой, необходимо четко представлять, с каким критерием оценки подходить к выбору той или иной модели. Поможет в этом — калькулятор расчета необходимой мощности электрообогревателя.

Ниже будут даны некоторые необходимые разъяснения по порядку проведения расчетов.

Калькулятор расчета необходимой мощности электрообогревателя

Пояснения по проведению расчетов мощности обогревателя

Программа калькулятора основана на учете особенностей помещения, в котором предполагается использование электрического обогревателя.

Цены на электрообогреватели

Электрообогреватели

• Прежде всего необходимо определиться, какая миссия будет возлагаться на прибор – станет ли он лишь «подмогой» для отопления, или необходимо предусмотреть вариант, когда обогреватель должен будет справиться с функцией основного источника тепла.
• Площадь помещения – исходная величина для проведения расчетов.
• Внешние стены – чем их больше, тем выше общее количество тепловых потерь, требующих определенной компенсации.
• Стены с северной и восточной сторон практически никогда не получают «солнечного заряда», в отличие от южных и юго-западных.
• Стены, расположенные с наветренной стороны, охлаждаются значительно быстрее других – это учтено в алгоритме расчета.
• При указании уровня температур не следует указывать рекордно низкие показатели – это должно быть значение, которое является обычным для региона проживания, в самую холодную декаду зимы. Тем самым калькулятор уже учтет имеющиеся климатические особенности.
• Степень утепления стен. Если термоизоляционные работы проводились полноценно, на основании проведенных теплотехнических расчетов, то можно отнести стены к разряду качественно утепленных. Кирпичная стена, примерно в 400÷500 мм толщиной, и аналогичная ей, могут претендовать на среднюю степень утепленности. Стены вообще без утепления, по идее, рассматриваться и вовсе не должны, так как в таком помещении даже при непозволительно большом расходе электроэнергии, комфортного микроклимата все равно не добиться. Приобретение электрообогревателя в таких условиях становится бессмысленной затеей.
• Высота потолков – влияет на общий объем помещения.
• Следующие два окна ввода – это характер помещений, расположенных сверху и снизу рассматриваемой комнаты. Естественно, от их особенностей зависит количество теплопотерь через верхнее и нижнее перекрытие.
• Далее – блок полей, касающихся окон в помещении. Необходимо, в первую очередь, указать тип окон – калькулятор учтет их теплосберегающие возможности. Далее, после указания количества и размеров окон, программа вычислит коэффициент остекления (относительно площади помещения) и сделает соответствующую корректировку в расчетах.
• Наконец, в комнате может быть одна или даже несколько используемых дверей, выходящих на улицу или в неотапливаемые помещения. Естественно, что при каждом открывании такой двери в комнату поступает немалый объем охлаждённого воздуха, который потребует дополнительного расхода тепловой мощности.

Результат дается в ваттах и киловаттах. По этим параметрам уже можно будет оценивать приглянувшуюся в магазине модель электрообогревателя.

Как правильно выбрать электрообогреватель?

Помимо мощности, существует немало иных критериев оценки подобных приборов – габариты, безопасность в работе, удобство пользования, мобильность, степень автоматизации и другие. Подробнее об аспектах выбора энергосберегающих электрических обогревателей – в специальной публикации нашего портала.
