Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

• для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
• для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Как вычислить объем системы отопления. Расчет объема теплоносителя в трубах и котле

Отправной точкой для вычисления технических характеристик компонентов является расчет объем воды в системе отопления. Фактически она является суммой вместимости всех элементов, начиная от теплообменника котла и заканчивая батареями.

Как рассчитать объем системы отопления самостоятельно, без привлечения специалистов или использования специальных программ? Для этого понадобиться схема расположения компонентов и их габаритные характеристики. Общая вместимость системы будет определяться именно этими параметрами.

Объём воды в трубопроводе

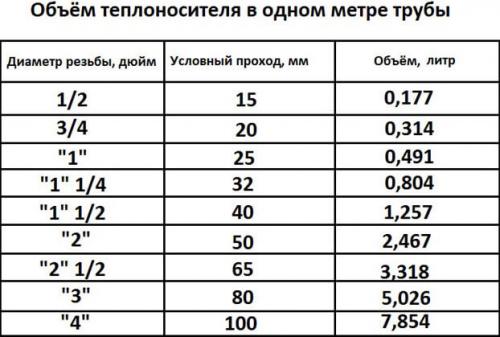

Значительная часть воды располагается в трубопроводах. Они занимают большую часть в схеме теплоснабжения. Как рассчитать объем теплоносителя в системе отопления, и какие характеристики труб нужно знать для этого? Важнейшей из них является диаметр магистрали. Именно он определит вместимость воды в трубах. Для вычисления достаточно взять данные из таблицы.

В отопительной системе могут быть использованы трубы различных диаметров. В особенности это касается коллекторных схем. Поэтому объем воды в системе отопления вычисляется по следующей формуле:

Vобщ=Vтр1*Lтр1+ Vтр2*Lтр2+ Vтр2*Lтр2…

Где Vобщ – общая вместимость воды в трубопроводах, л, Vтр – объем теплоносителя в 1 м.п. трубы определенного диаметра, Lтр – общая протяженность магистрали с заданным сечением.

В сумме эти данные позволят рассчитать большую часть объема системы отопления. Но помимо труб есть и другие компоненты теплоснабжения.

У пластиковых труб диаметр вычисляется по размерам внешних стенок, а у металлических – по внутренним. Это может существенно для тепловых систем с большой протяженностью.

Расчет объема котла отопления

Корректный объем котла отопления можно узнать только из данных технического паспорта. Каждая модель этого отопительного прибора имеет свои уникальные характеристики, которые зачастую не повторяются.

Напольный котел может иметь большие габариты. В особенности это касается твердотопливных моделей. По факту теплоноситель занимает не весь объем котла отопления, а лишь небольшую его часть. Вся жидкость располагается в теплообменнике – конструкции, необходимой для передачи тепловой энергии от зоны сгорания топлива воде.

Если инструкция от отопительного оборудования была утеряна – для просчетов может быть взята ориентировочная вместимость теплообменника. Она зависит от мощности и модели котла:

• Напольные модели могут вмещать от 10 до 25 литров воды. В среднем твердотопливный котел мощностью 24 кВт содержит в теплообменнике около 20 л. теплоносителя;
• Настенные газовые менее вместительны – от 3 до 7 л.

Объем системы отопления по нагрузке. Расчет объема системы отопления, включая радиаторы

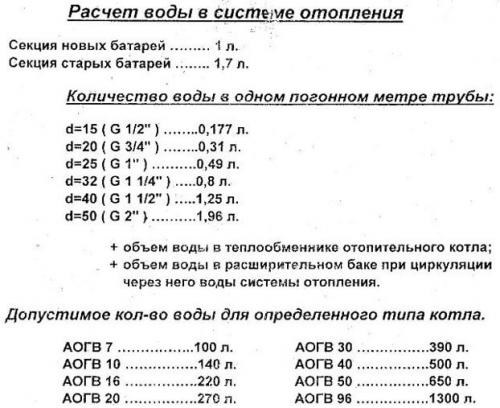

Содержание:1.2.3.Домовладельцы обычно интересуются методами, как рассчитать объем системы отопления при ее ремонте или реконструкции. Проще всего сделать расчет объема системы отопления можно при помощи расчетов с использованием формул и таблиц, которыми в своей работе пользуются специалисты в области теплотехники.

Согласно этой информации, объем:

• одного погонного метра трубы, имеющей диаметр 15/32 миллиметра, составляет 0,177/0,8 литра;
• объем батареи отопления из алюминия (точнее одной секции) - 0,45 литра жидкого теплоносителя (прочитайте также: " Как рассчитать объем воды в радиаторе отопления – основы и правила расчета ");
• одна секция старого/нового чугунного радиатора содержит 1/1,75 литра.

делаем расчет объема системы отопления по формуле

перед тем, как приступить к монтажу циркуляционного насоса или расширительного бачка, непременно следует сделать расчет объема системы отопления и, конечно,. чтобы получить правильный результат, необходимо суммировать объемы всех элементов отопительной конструкции, а именно котла, радиаторов и трубопроводов. Формула, позволяющая выполнить расчет емкости системы отопления и ее элементов, выглядит так: V = (VS х Е): d, гдеV - означает объем расширительного бачка;VS - объем системы отопления расчет для которой делается с учетом котла, трубопровода, батарей и теплообменника;Е - коэффициент расширения горячего теплоносителя;d – показатель эффективности емкости, которую планируется установить в отопительную конструкцию.

как посчитать коэффициент расширения

когда производится расчет объема системы отопления, следует обратить внимание на коэффициент расширения используемой в качестве теплоносителя жидкости. данный параметр может характеризоваться двумя значениями, зависящими от типа устанавливаемого отопительного оборудования.в том случае, когда в отопительной системе в качестве теплоносителя будет задействована вода, тогда коэффициента расширения равен 4%, а, если этиленгликоль - 4,4%.

Существуют другие, не такие точные способы как посчитать объем системы отопления. Например, можно использовать показатель мощности теплоагрегата: предполагается, что 1 кВт соответствует 15 литрам теплоносителя. Таким, образом, чтобы узнать приблизительную емкость всех элементов отопительной конструкции, необходимо знать мощность системы теплоснабжения.

Часто знать точнейший объем радиатора отопления, котла, трубопровода не требуется.В качестве примера будет рассмотрен конкретный случай. Суммарная мощность всей отопительной конструкции составляет 60 кВт, тогда ее общий объем рассчитывается следующим образом: VS = 60х15 = 900 литров.

Непременно нужно учитывать, что установка современных элементов системы теплоснабжения, таких как батареи, трубы, котел, в некоторой мере способствуют снижению ее общего объема. Подробная информация относительно того, какова емкость радиатора отопления или других составляющих отопительной конструкции содержится в технической документации, прилагаемой производителями к своим изделиям.

полезно знать о емкости системы отопления

когда владелец дома или квартиры завершил расчеты и теперь знает объем системы обогрева своего жилья, ему необходимо обеспечить правильную закачку жидкости в закрытую отопительную конструкцию. На сегодняшний день имеется два варианта решения данной проблемы:

1. Использование насоса . Можно задействовать насосное оборудование, используемое при поливе приусадебного участка. При этом надо обращать внимание на показатели манометра (см. фото этого прибора) и открыть воздухоотводные элементы системы теплоснабжения.
