Несмотря на появление инновационных разработок, привычная всем система отопления, использующая радиаторы, не забыта: она все так же популярна. Причины этой востребованности — ее эффективность и надежность. Однако в этом случае перед установкой необходим точный расчет. Недостаток выделяемого тепла приведет к холоду в доме зимой, его переизбыток потребует частого проветривания, больших расходов на отопление. Чтобы избежать подобных последствий, лучше заблаговременно узнать, на сколько квадратов рассчитана 1 секция радиатора. Есть несколько способов получить искомое значение — их нужное количество. Одни из них приблизительные, другие можно назвать довольно точными.

Какие типы радиаторов существуют?

Прежде чем узнавать, на сколько квадратов рассчитана 1 секция радиатора, необходимо познакомиться с видами этих изделий, так как именно от их свойств во многом зависит конечный результат. Теперь ассортимент включает алюминиевые, биметаллические, стальные и традиционные чугунные батареи.

Алюминиевые

Эти батареи появились недавно, однако «молодой возраст» не помешал им сразу завоевать популярность. Новые изделия сравнительно недороги, выглядят они современно, элегантно. Проблем с теплоотдачей у них тоже нет. Лучшие модели в состоянии с честью противостоять давлению в 15 атмосфер и выше, высокие температуры воды (до 100°) им тоже не страшны.

Теплоотдача одной секции может достигать 200 Вт. В список достоинств входит небольшой вес, так как 1 секция радиатора «затягивает» максимум на 2 кг, а емкость ее невелика — 500 мл, не более. В магазинах представлены два вариант — цельные изделия, которые рассчитаны на определенную мощность, и наборные батареи, позволяющие менять количество секций.

Недостатков «новички» не лишены. Некоторые модели очень требовательны к качеству теплоносителя, так как подвержены кислородной коррозии. Неразборные конструкции могут дать течь, а ремонту они не подлежат, поэтому потребуется замена. Самый лучший вариант — изделия, изготовленные с помощью анодирования. Оксидная пленка надежно защищает их от коррозии.

Биметаллические

Эти современные радиаторы можно считать универсальными: по надежности они соперничают с чугунными изделиями, по качеству теплоотдачи — с алюминиевыми «теплообменниками». Приставка «би» означает присутствие двух металлов — стали и алюминия. 1 секция радиатора состоит из 2 горизонтальных коллекторов, соединенных вертикальным каналом.

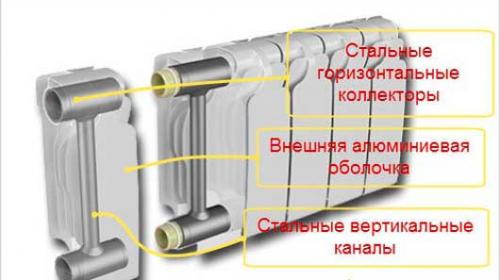

Трубы изготовлены из металла, имеющего полимерное покрытие. Внешняя оболочка — алюминий, который не контактирует с теплоносителем, поэтому коррозия ему не страшна. Благодаря такому сочетанию радиаторы не имеют слабых мест: они гарантируют высокую прочность, износостойкость и замечательные теплотехнические характеристики.

Батареи не боятся высокой температуры, гидроударов. Эти универсалы подходят как для многоквартирных, так и для частных домов. Идеальное условие для них — высокое давление центральной системы. Если говорить о недостатках, то единственный минус у любой высококачественной продукции всего один: это высокая цена, если сравнивать ее со стоимостью других конкурентов.

Сколько секций батареи нужно на комнату 15 кв м. Теплоотдача всевозможных радиаторов - сколько нужно на квадратный метр

Поскольку современные радиаторы производятся в обширном ассортименте материалов, конструкций и размеров, толщины стенок и сечения, невозможно выделить общий показатель теплоотдачи. У каждой из разновидностей будут свои характеристики, указанные в документации.

Например, к расчету секций биметаллических радиаторов отопления по площади можно перейти лишь после выбора определенной модели, поскольку в зависимости от размеров, показатели тепловой мощности даже у изделий одного производителя могут колебаться на 15-25 Вт. А если радиаторы изготовлены разными производителями, то расхождения могут быть еще больше.

В то же время, прежде чем покупать изделия, нужно все же иметь некоторые предварительные данные по тепловой мощности для каждого вида батарей.

Ориентировочные показатели для различных радиаторов с расстоянием между осями в 50 см:

• секция радиатора из биметалла производит в среднем 0,185 кВт;
• алюминиевые секции генерируют 0,19 кВт;
• чугунные радиаторы выделяют 0,12 кВт тепловой энергии.

И все же, перед тем как рассчитать количество секций батареи, придется выбрать конкретную модель по размеру и мощности, чтобы иметь более точные цифры для биметаллических, чугунных или алюминиевых радиаторов.

Примечательно, что при расчете чугунных радиаторов может быть большой разбег в показателях, поскольку их теплоотдача изменяется в зависимости от толщины стенок. Кроме того, тепловая мощность выше у радиаторов стандартной формы «гармошка» или приближенных к ней. А вот «ретро» обогреватели генерируют намного меньше тепла.

Для обогревателя стандартной формы в СНиПах есть данные для одной секции батареи – на какую площадь она рассчитана:

• биметалл – 1,8 м²;
• алюминий – 1,9-2 м²;
• чугун – 1,4-1,5 м².

Имея такие данные, проблем, как рассчитать радиатор отопления для комнаты, не возникнет. Владея информацией о площади помещения, ее нужно разделить на указанный коэффициент и округлить результат.

Например, для комнаты в 16 м², расчет для различных типов радиаторов будет выглядеть так:

• биметаллический - 16:1,8=8,88 штук, то есть 9 секций;
• алюминий - 16:2=8 штук;

Напоминаем, что эти данные могут дать лишь примерное представление о количестве секций и размерах затрат на отопление тем или иным типом обогревателя. Более точные цифры можно получить только, выбрав конкретную модель и зная температуру теплоносителя в системе.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/skolko-sekciy-na-m2-primernyy-raschet-skolko-sekciy-batarei-na-kvadratnyy-metr

Сколько секций радиатора нужно на 25 квадратов. Рассчитываем необходимое количество секций радиатора

Подходы к расчёту могут быть разными, поэтому выбирайте способ, который для вас будет наиболее удобен и одновременно точен. В зависимости от выбранной методики вам потребуются разные параметры.

По площади

Этот вариант подходит для помещений со стандартной высотой потолков в диапазоне 240–260 см. Такой расчёт в достаточной степени приблизительный, однако на его результаты вполне допустимо опираться.

В соответствии с действующими строительными нормами на 1 кв.м такого помещения должно приходиться не менее 100 Вт мощности обогрева. То есть на пространство в 15 кв.м понадобится 1500 Вт тепла. Теперь берём из документации к выбранному радиатору мощность 1 секции и делим на неё 1500 Вт. Например, если вы присмотрели биметаллическую батарею с мощностью 150 Вт на секцию, то для помещения из примера понадобится 10 секций.

Важно: если при расчёте не получается целое количество, то округлять, как правило, следует в бОльшую сторону. Однако если тепловые потери у помещения меньше средних значений, то допускается округлять количество секций в сторону уменьшения. Если же теплопотери больше среднего, то тепловая производительность радиаторов должна быть больше. В частности, для помещений с неостекленным балконом или с угловым расположением, когда на улицу выходят сразу 2 стены, расчётная мощность должна быть выше в среднем на 20%. Большое значение имеет и характер остекления. Чем толще стеклопакет, тем эффективнее удерживается тепло внутри – следовательно, производительность отопления здесь может быть меньше – об этом мы поговорим ниже.

По объёму помещения

Для получения более точных результатов следует учитывать не только площадь, но и высоту помещения. А если она не стандартная, то включать её в расчёты нужно обязательно. Общий принцип расчётов здесь тот же, только меняются нормативные значения.

Действующие СНиПы рекомендуют выделять на каждый кубометр внутреннего пространства 41 Вт тепломощности. Если же помещение надёжно утеплено снаружи и застеклено многокамерными стеклопакетами, то можно использовать норматив в 34 Вт на 1 кубометр.

Если в нашем помещении площадью 15 кв.м потолки высотой 3 м, то на его обогрев потребуется: 15*3*41 = 1845 Вт тепловой энергии. Теперь делим полученное значение на мощность 1 секции – 1845:150 – и находим, что для такого помещения нужен 12-секционный отопитель.

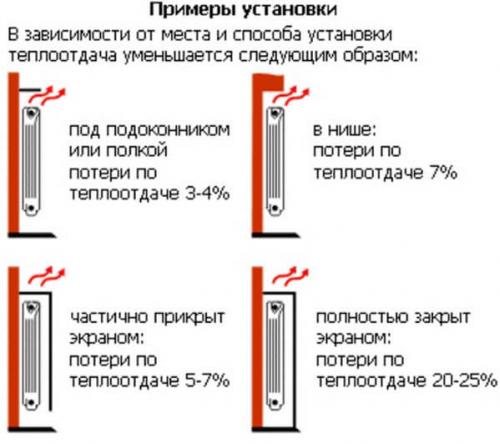

Учитывайте, что указываемая производителем радиатора тепловая мощность практически всегда соответствует максимальной температуре теплоносителя. На практике же он зачастую холоднее, поэтому и тепла поверхностью батареи будет выделяться меньше. Поэтому если в документации к ней указывается диапазон мощностей, то ориентироваться лучше на нижнюю границу. В этом случае результаты расчёта будут ближе к истине.

Для нестандартного пространства

Приведенные выше формулы работают для стандартных помещений – однако таковыми могут считаться далеко не все квартиры и тем более частные дома и коттеджи. Здесь, чтобы рассчитать количество секций радиатора с достаточной точностью, нужно учесть массу индивидуальных нюансов. Поэтому в формулу “100Вт * площадь вводятся дополнительные коэффициенты, значение которых выбирается с учетом особенностей планировки, изоляции, отделки и т.д. Для большего удобства мы собрали такие поправочные коэффициенты и разделили их по группам.

В зависимости от того, как и чем остеклено помещение, количество радиаторных секций умножается на:

27 – двойные деревянные рамы;

0 – двухкамерный стеклопакет;

85 – трёхкамерный стеклопакет или двухкамерный, заполненный аргоном.

Независимо от типа остекления нужно делать поправку и на отношение его площади к площади помещения:

2 – пропорция 0.5

1 – 0.4;

0 – 0.3;

9 – 0.2;

8 – 0.1.

Влияет и надёжность теплоизоляции стен:

27 – отсутствующая или слабая изоляция;

0 – хорошая защита от потерь тепла, например, двойная кирпичная кладка либо закрытие стен утеплителем;

85 – высокая степень теплоизолированности.

Сколько воды в одной секции чугунной батареи советского образца. Батареи из чугуна старого и нового образца

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.
• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

1 секция радиатора на сколько квадратов. Влияние на результат материала изготовления радиатора

В настоящее время наибольшей популярностью пользуются следующие разновидности радиаторов:

• Чугунные . Чаще всего используется чугунная батарея марки МС-140 с уровнем теплоотдачи 180 Вт. Этот показатель справедлив лишь при использовании теплоносителя с максимальной температурой. На практике такое бывает редко, поэтому фактическая мощность прибора – 60-120 Вт. Именно эти цифры рекомендуется использовать при проведении расчете ватт на квадратный метр отопления.
• Стальные . Имеют почти такую же площадь, что и чугунные. Это же касается и параметров, точные значение которых указываются в сопроводительной документации. При этом масса стальных изделий меньше, что делает их транспортировку и монтаж более простым.
• Алюминиевые . Дать общий ответ, сколько отапливает одна секция алюминиевого радиатора проблематично, так как подобные изделия представлены в продаже в большом количестве модификаций. Поэтому в каждом конкретном случае расчета количества секций алюминиевых радиаторов необходимо руководствоваться паспортными данными модели. В общем считается, что средним показателем, сколько обогревает одна секция алюминиевого радиатора, является 100 Вт/м2. Если заявленная мощность прибора меньше, то, скорее всего, речь идет о подделке. Также следует сказать, что уровень теплоотдачи алюминия более высокий, чем у чугуна и стали. Это также следует взять во внимание перед тем, как рассчитать количество секций алюминиевых радиаторов отопления.
• Биметаллические . Эти изделия, совмещающие в себе высокую теплоотдачу алюминия и прочностные качества стали, в настоящее время пользуются наибольшей популярностью у покупателей (уровень мощности одной секции биметаллического радиатора идентичен тому, на сколько квадратов одна секция алюминиевой батареи). Благодаря хорошей теплоотдаче, разрешается несколько сокращать количество секций при установке. Правильный расчет биметаллических радиаторов позволяет сэкономить финансы даже несмотря на то, что биметаллические радиаторы считаются наиболее дорогими.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/skolko-sekciy-bimetallicheskogo-radiatora-nuzhno-na-1m2-bimetallicheskie-radiatory

Сколько секций радиатора на квадратный метр. Расчет секций батарей отопления по площади

Это самый простой тип расчета количества секций радиаторов отопления, где необходимый на обогрев помещения объем тепла определяется с ориентиром на квадратные метры жилища.

Площадь комнат посчитать нетрудно, а для определения необходимого тепла на помощь приходят строительные нормы СНиПа:

• Средний климатический пояс на обогрев 1 м2 жилья требует 60-100 Вт.
• Для северных регионов это норма соответствует 150-200 Вт.

Имея на руках эти цифры, проводится подсчет необходимого тепла. К примеру, для квартир средней полосы обогрев комнаты площадью 15 м2 потребует 1500 Вт тепла (15х100). При этом следует понимать, что речь идет об усредненных нормах, поэтому лучше ориентироваться на максимальные показатели для конкретного региона. Для местностей с очень мягкими зимами допускается использование коэффициента 60 Вт.

Делая запас по мощности, желательно не переусердствовать, так как это потребует использования большого числа обогревающих приборов. Следовательно, объем необходимого теплоносителя также возрастет. Для обитателей многоквартирных домов с центральным отоплением этот вопрос не является принципиальным. Жильцам же частного сектора приходится увеличивать затраты на подогрев теплоносителя, на фоне возрастания инерционности всего контура. Это предполагает необходимость тщательного проведения расчета радиаторов отопления по площади.

После определения всего необходимого на обогрев тепла, появляется возможность выяснить число секций. Сопроводительная документация на любой нагревательный прибор содержит информацию о выделяемом им тепле. Для подсчета секций общий объем необходимого тепла нужно разделить на мощность батареи. Чтобы увидеть, как это происходит, можно обратится к уже приведенному выше примеру, где в результате проведенных подсчетов был определен необходимый объем для обогрева комнаты 15 м2 – 1500 Вт.

Возьмем за мощность одной секции 160 Вт: выходит, что число секций будет равняться 1500:160 = 9,375. В какую сторону округлять – это выбор самого пользователя. Обычно в учет берется наличие косвенных источников обогрева комнаты и степень ее утепления. К примеру, в кухне воздух обогревается также бытовыми приборами во время готовки, поэтому там округлять можно в сторону уменьшения.
