Ремонт алюминиевых радиаторов отопления своими руками. Классификация радиаторов

Ремонт алюминиевых радиаторов отопления своими руками. Классификация радиаторов

Делятся радиаторы на несколько видов:

Чугунный радиатор отопления устанавливаются в многоэтажных помещениях. Они довольно мощные и компактные, не реагируют на плохое качество циркулирующей в них обогревающей жидкости и не подвержены коррозии, что обусловливает их долговечность. Благодаря большому весу эти батареи достаточно теплоемки, однако эта же характеристика усложняет их монтаж и обслуживание.

Старый, но еще не забытый чугунный радиатор

Еще одним минусом является, вероятно, разрушение ниппелей и изнашивание межсекционных прокладок, что часто приводит к образованию течи. Кроме того, на стенках пористых внутренних каналов образуется налет, который снижает теплоотдачу.

Алюминиевые радиаторы имеют следующие подвиды:

• литые, в которых каждая секция – это цельное литое изделие;
• экструзионные, то есть такие, в которых каждая секция состоит из трех герметично соединенных компонентов.

Конструкции для отопления, выполненные из алюминия, имеют высокую теплоотдачу. За счет того, что эти батареи вмещают в себя небольшое количество обогревающей жидкости, они достаточно удобны, когда есть потребность в постоянной регулировке температуры.

Широко известный алюминиевый радиатор

Применение данного вида радиаторов в системах, предназначенных для централизованного отопления, не желательно, поскольку они легко разрушаются при перепадах давления. Наряду с этим, они достаточно легко устанавливаются и весят сравнительно немного.

Главным недостатком таких батарей является то, что они плохо переносят те компоненты, которые входят в состав обогревающей жидкости. Кроме этого, в них накапливаются газы, а это обусловливает завоздушивание системы отопления.

Стальные радиаторы бывают следующих подвидов:

Панельная батарея состоит из двух листов стали. Эти листы имеют специальные углубления, которые при сварке образуют каналы для циркуляции обогревающей жидкости.

Панельный стальной радиатор

Такие изделия мало весят, а также имеют небольшую глубину. Для их производства используется сталь, которая обезжиривается, фосфатируется и покрывается эмалью. Данный подвид радиаторов боится коррозии и срок его службы очень не долог.

Секционные стальные батареи очень схожи с чугунными, но их секции соединены сваркой. Они очень прочные, однако, их цена негативно сказывается на популярности.

Трубчатые радиаторы – это сварные конструкции, стыки которых значительно снижают вероятность течи. Их большим минусом можно назвать небольшую толщину стали.

Биметаллические батареи отопления, в отличие от алюминиевых, имеют стальные элементы внутри конструкции. Это позволяет ей принять на себя достаточно высокий уровень давления. Обогревающая жидкость в этих радиаторах совершенно изолирована от алюминия, который входит в состав изделия. Единственным минусом биметаллических батарей является очень высокая цена.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/remont-alyuminievyh-radiatorov-otopleniya-svoimi-rukami-alyuminievyy-radiator-otopleniya

Чем заклеить радиатор отопления. Чем заделать течь батареи отопления

Заделать дефекты в корпусе радиатора можно разными способами:

• порошковым герметиком;
• повязкой из смеси гипса и цемента;
• тканью, пропитанной водостойким клеем;
• холодной или обычной сваркой.

Все эти меры дают только временный эффект. Батарея, которая уже закапала, скорее всего, разгерметизируется снова. Поэтому лучше заменить радиатор, особенно если он проработал не один десяток лет.

Герметичная пломба

Для ремонта батарей можно использовать разные герметики:

• жидкие или гелевые, которыми заливают образовавшиеся дефекты;
• двухкомпонентные – оба компонента смешивают, и смесь наносят на место протечки;
• холодная сварка – продается в тубусах, в незастывшем состоянии напоминает пластилин. Ей замазывают место протекания в соответствии с указаниями  по использованию. Способ применения  состава можно посмотреть в прилагаемой инструкции.

Выпускаются специальные герметики для системы отопления, которыми можно чинить даже влажные батареи и трубы. Это удобно, поскольку не нужно ждать, когда место протечки просохнет.

Перед наложением герметичной пломбы зачистите область вокруг дефекта от краски и ржавчины. Это удобно делать камнем для заточки ножей (точильным камнем). Обезжирьте поверхность и наложите на нее герметизирующий состав, чтобы он полностью закрыл течь и немного выступал за ее пределы.

Подождите, пока клей, герметик или холодная сварка полностью застынут. Раньше подавать воду в трубы нельзя – жидкость разрушит пломбу и радиатор опять начнет подкапывать и протекать.

Ремонт с помощью хомута и прокладки

Так чинят трубы, которые подходят к батарее отопления. Возьмите резиновую прокладку, обмотайте ей поврежденный участок и наденьте сверху алюминиевый хомут.

Если нет хомута и прокладки, вырежьте из велосипедной шины заплатку нужного размера, оберните ей трубу и плотно закрепите проволокой.

Повязка с цементом и гипсом

Этот метод тоже используется для герметизации труб, идущих к батарее. Разведите небольшое количество цемента водой комнатной температуры, чтобы получилась смесь, похожая на густую сметану. Пропитайте раствором бинт и обмотайте такой повязкой поврежденное место. Батареей можно пользоваться после затвердевания раствора.

Для ускорения работы можно заменить цемент алебастром, разведенным водой до сметанообразного состояния. Алебастровый раствор моментально схватывается, поэтому заделывать течь нужно быстро.

Как заделать течь влагостойким термостойким клеем

Им заклеивают протекающие стыки между секциями батарей. Возьмите влагостойкий клей, устойчивый к высокой температуре, пропитайте им ткань и положите заплатку на дефект. Подождите, когда клей высохнет, и только после этого открывайте подающий кран.

Ремонт батарей методом сварки

Самый надежный способ избавиться от течи – заварить ее. Для этого нужно обратиться к профессиональным сварщикам, обладающим  инструментом и нужными навыками. Попытка сделать это самостоятельно кончится плохо – сварной шов быстро начнет протекать и придет в негодность.

Как запаять стальной радиатор отопления. Чем паяются алюминиевые соты на радиаторах

Вариантов, чем можно запаять алюминиевый радиатор автомобиля, достаточно много. Достаточно эффективными средствами являются:

• Железно-канифольный флюс . Подогретая канифоль смешивается со стальными опилками (можно обработать напильником не ржавый кусок металла) и служит защитой от образования оксидного покрытия. Припой по алюминию, который плавится при 150–250 °C, позволяет заполнить трещину без перегрева детали. Метод хорош при герметизации небольших трещин на сотах и трубках, но не очень эффективен при повреждениях более 5 мм .

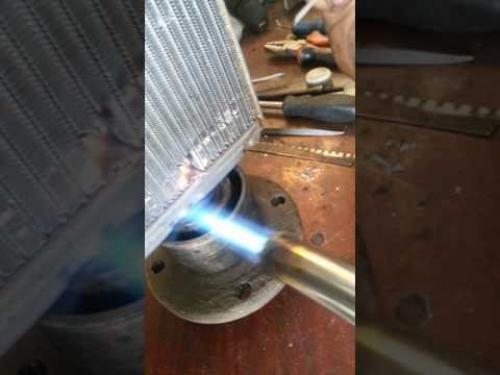

Ремонт сот радиатора с припоем и газовой горелкой:

• Плавень для алюминия . Если флюс из канифоли с железом не позволяет добиться хорошей адгезии, вместо него можно использовать плавень, который готовится из хлористого калия, хлористого лития, хлористого натрия (поваренной соли), сернокислого натрия и криолита. Благодаря тому, что плавень борется с образованием оксидной пленки , припой хорошо схватывается на поверхности. Для пайки лучше использовать специальный припой вроде П150А, П250А, П350А или обычный оловянный ПОС-60.
• Припой флюсовый . Специальный флюсовый припой – это пустотелый пруток, наполненный флюсом для алюминия. Он плавится с помощью горелки и вводится в трещину. При плавлении флюс выделяет вещества, растворяющие оксидную пленку и обеспечивающие хорошую адгезию припоя с основным металлом. Подобрав нужную толщину прутка и интенсивность работы горелки (нужна температура около 400 °C), можно качественно запаять щели и пробоины до 5–10 мм .
• Припой с маслом . Чтобы помешать образованию окислов, можно обработать деталь минеральным маслом (ружейное щелочное или индустриальное, для швейных машин, различных станков). После покрытия маслом нужно зачистить ремонтную зону ножом или скребком, чтобы соскоблить оксидный слой. Масляная пленка блокирует доступ кислорода, поэтому новые окислы не образуются. В процессе пайки разогретым паяльником (желательно мощность от 90 Вт температура более 300 °C) масло закипает и удаляется из зоны ремонта. Жало при этом остывает, но сохраняет достаточные для расплавления припоя 150–250 °C. Припой схватывается на поверхности радиаторной пластины или трубки. Таким способом можно паять небольшие и средние дефекты, до 5–10 мм . Метод хорош при отсутствии специального припоя, так как запаять алюминиевый радиатор оловом под масляной пленкой намного проще, чем без нее.

Как устранить течь в алюминиевом радиаторе. Как устранить течь алюминиевого радиатора автомобиля

Система охлаждения автомобиля является многоступенчатым и сложным механизмом. При сгорании топливной смеси в двигателе, на нее воздействуют высокие температуры и давление. Под такими нагрузками, без качественного охлаждения двигатель может достаточно быстро выйти из строя.

Состоит она из радиатора охлаждения жидкости, масляного радиатора, «обратного» (центробежного) насоса, расширительного бачка и термостата.

Иногда система охлаждения автомобиля может дать течь. О причинах, последствиях и устранении подобной проблемы речь и пойдет в данной статье.

Чем опасна постоянная утечка охлаждающей жидкости?

Постоянная утечка охлаждающей жидкости прежде всего может вызвать перегрев двигателя, которая может быть вызвана неспособностью системы охлаждения эффективно отводить образующееся в двигателе тепло.

Перегрев ГБЦ может привести к быстрому изменению ее конфигурации и нарушению целостности прокладки. Помимо этого, если автомобиль будет эксплуатироваться игнорируя сигнал датчика температуры, двигатель может заклинить, что уже обернется дорогостоящим ремонтом.

Так же стоит отметить и тот факт, что работа системы охлаждения связано и с образованием в нем достаточно высокого давления, да и температуру циркулирующей жидкости в ней никак нельзя назвать низкой.

Небольшая трещина в радиаторе, под воздействием горячей жидкости и высокого давления может внезапно увеличиться, вызвав своеобразный гейзер с кипятком.

Последствиями его попадания на кожу могут стать серьезные термические ожоги, которые потребуют врачебного вмешательства.

Причины утечки

Существует на так уж и много причин, которые могут у радиатора вызвать проблемы. Все их можно разделить на два типа. Это механические причины и естественный износ, которые способствуют различным повреждениям, нарушающим целостность и герметичность устройства.

Пробой и течь радиатора может вызвать даже маленький камень, который случайно вылетел из-под колес.

Иногда автомеханикам приходиться сталкиваться и с другим фактором, который заключается в лобовом столкновении с другими автомобилями. В некоторых случаях даже незначительный удар в бампер может стать причиной пробоя.

Помимо этого к механическим причинам можно отнести и ремонтные работы, которые не аккуратно могут быть сделаны начинающими автолюбителями. Не редко это приводит к повреждениям важных деталей и узлов устройства.

Во вторую группу можно отнести коррозийный процесс и естественный износ, которые также могут вызвать течь радиатора. Помните, даже незначительные царапины или сколы могут достаточно быстро превратиться в очаг активной коррозии, в связи с чем рекомендую все же вовремя обратить на это внимание.

Порой обнаружить незначительные трещины бывает довольно сложно, но все же, если за дело взяться серьезно, то повреждения все же можно найти.

Пайка радиатора охлаждения

1) . В первую очередь нам необходимо снять радиатор. В специальную емкость сливаем охлаждающую жидкость, отсоединяем все патрубки, окручиваем болты крепления и вынимаем узел.

2) . Далее нам необходимо определить, в каком именно месте находиться течь.

• Визуально . Предварительно перед снятием заводим движок, прогреваем его до 80 градусов и взглядом пробуем найти место утечки. После демонтажа также внимательно осматриваем узел. В случаи с крупным дефектом, найти место утечки будет не так уж и сложно.
• Если что — то не получилось . Демонтированный радиатор опускаем в ванную, к одному из патрубков присоединяем работающий компрессор для подкачки шин. Точное место дефекта можно будет определить по пузырькам воздуха.

3) . После этого нам нужно будет определиться с методом пайки.

• Небольшой пробой . В случаи с небольшим пробоем, на проблемное место заливаем припой.
• Обширное повреждение . В случаи с относительно обширным повреждением, нужно будет уже поставить латку и пропаять ее по контуру.

Инструкция

• Паяльник (от 100 Вт и выше);
• Флюс;
• Припой;

1. Место пайки очищаем от грязи и пыли, просушиваем.
2. Далее наносим сюда канифоль или паяльную кислоту (является наиболее предпочтительным вариантом).
3. В случаи небольшой пробоины олово равномерным слоем распределяем по обрабатываемому участку.
4. Если повреждение большое, то ставим медную или латунную заплатку, после чего аккуратно ее припаиваем по периметру. Заплату можно вырезать из старого радиатора охлаждения. Легкоплавкий припой рекомендуется использовать марок ПОС­Су 30-0,5 или ПОС­Су 25-2.
5. В случаи, если радиатор является алюминиевым, то здесь имеются свои особенности. Весь процесс может сорвать мгновенно образующаяся оксидная пленка, в связи с чем рекомендуется использовать активный флюс и алюминиевый припой.
6. Если повреждена трубка и к ней имеется возможность доступа паяльником, место пайки прогреваем, трубочку аккуратно извлекаем. Далее в зависимости от характера и площади повреждения, либо производим пайку, либо заменяем на новую.
7. Если все же в трубке наружного доступа нет, то можно поступить следующим образом. Во-внутрь трубочки вводим нагретый прут подходящего диаметра. После того, как припой размягчится, удаляем его вместе с трубкой.

Как отремонтировать алюминиевый радиатор автомобиля. Выбор методов ремонта и клея

Радиаторы в грузовых и легковых автомобилях — важнейшая деталь, помогающая охлаждать механизм, отводить лишнее тепло от двигателя. Внутри устройства по трубам, шлангам циркулирует прохладная жидкость, а удобное расположение верхней части под капотом позволяет ему обдуваться воздухом.

Большинство авто оснащены радиаторами из алюминия. Этот материал идеален для данной цели — он легкий, прочный, не подвержен коррозии, теплопроводность его высока (отдает тепло, и детали не будут перегреваться). Алюминиевые и пластиковые батареи охлаждения пришли на смену изделиям из латуни и меди, которые стоят намного дороже. Но из-за химических особенностей такие бачки намного сложнее отремонтировать, хотя ничего невозможного нет. Радиатор способен треснуть даже от небольшого удара, а если он сделан из пластика, может появиться даже крупный дефект.

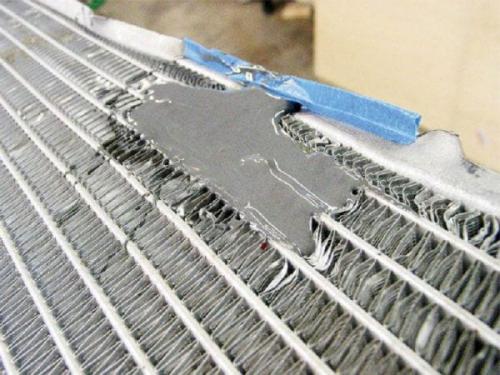

Проще всего заделывать трещину подходящим клеевым составом. Но подобрать клей непросто — большинство составов не держится, иные быстро отслаиваются. Это происходит из-за регулярной смены температур и давления в системе охлаждения.

Как заклеить радиатор, и какой еще метод можно применить в домашних условиях? Вот основные из них:

1. Пайка. Термостойкий пластик, из которого делают радиаторы, а также алюминиевые детали, можно скреплять при помощи обычного паяльника.

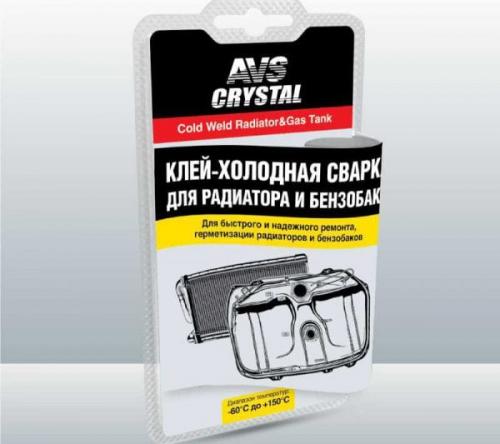

2. Ремонт холодной сваркой. Способ основан на применении особых клеев, которые расплавляют края материала и намертво заделывают трещину термостойким швом. Подходит, если радиатор пластиковый.
3. Использование клея-герметика. Заклеивать можно только очень мелкие трещины в радиаторах из пластика. Как и прочие меры, эта является временной.

Эффективным средством для устранения протечки является двухкомпонентный клей-адгезив 3M DP8005. В составе есть акрил, который может клеить даже самые сложные типы пластика, например, полипропилен. Если лопнул радиатор, такой материал будет идеальным. Создаваемый им шов не разрушается от действия влаги, агрессивных химических веществ, перепада температур. Но цена такого средства очень высока (до 1500 рублей), поэтому надо думать о целесообразности его покупки по сравнению с заменой радиатора.

Еще один клей — сварка для пластика Hosch. Если радиатор пластмассовый, средство можно покупать без раздумий. Давление до 12 атмосфер — не проблема для шва после полного застывания, и таким клеем можно склеить любые дефекты.

Источник: https://alyuminievye-batarei.aystroika.info/stati/remont-alyuminievyh-radiatorov-otopleniya-osobennosti-batarey

Чем заклеить алюминиевый радиатор отопления. Чем заклеить радиатор отопления

Чем заклеить радиатор отопления

Чудесным образом, проблема с алюминиевым радиатором отопления, возникла когда по всей России даванули морозы. Мало того, радиатор потек глубокой ночью. Несколько раз просыпался ночью от того, что радиатор отопления шумит. Еще подумал, что это не спроста и очень похоже на разгерметизацию. Увы, я не ошибся — по утру под батареей на ламинате, была приличная лужа. Первоначально подумал, что проблемы связаны с краном, но потом обнаружил на боковой поверхности радиатора вздутую краску из под которой сочилась вода.

Определить место протечки удалось по вздутой краске

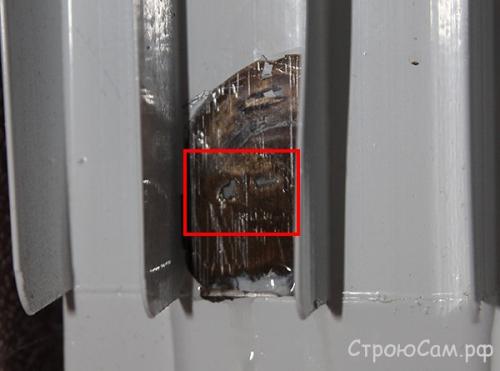

Удалив вздувшуюся краску при помощи плоской отвертки, увидел причину утечки — два небольших отверстия.

Два отверстия в левой секции радиатора

Скорее всего, микроскопической отверстие появилось давно, так как еще год назад, именно от этой батареи исходил шум, похожий на пощелкивание. Я все грешил на поврежденный, но даже после замены крана шум не прекратился.

Чем клеить?

Поискав информацию в Интернете, решил купить холодную сварку. Выбора не оказалось, так что взял то, что было в магазине — «Клей-холодная сварка Алмаз универсальный».

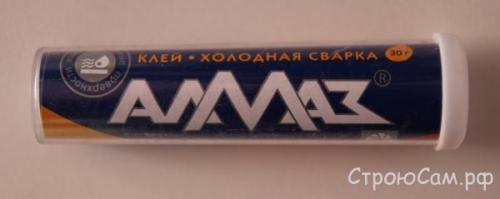

Клей-холодная сварка «Алмаз»

Ранее мне доводилось использовать данный клей при устранении протечки стальной трубы отопления, находящейся под давлением около 2 атмосфер. Полностью устранить протечку не удалось, так как не было возможности слить воду из системы и как следует обезжирить поверхность трубы в месте нанесения клея.

Комплектация:

1. Пластмассовая туба-упаковка;
2. Клей завернутый в плёнку;
3. Вкладыш-инструкция.

Что клеит «Алмаз» универсальный:

• Детали из черных металлов;
• Детали из цветных металлов ;
• Пластмасс;
• Стекло;
• Керамику;
• Дерево;
• Мрамор;
• Бетон;
• Гранит;
• Оргстекло.

Обязательно смотрите дату изготовления на обратной стороне вкладыша — срок хранения клея составляет два года.

Срок хранения холодной сварки не превышает двух лет

Клей является двухкомпонентным — до смешивания, компоненты являются инертными друг другу.

Клей является двухкомпонентным. Визуально это выглядит как коричневая сердцевина и белая оболочка

Инструкция по применению клея-сварки «Алмаз»:

Очистите от грязи, обезжирьте и зачистите наждачной бумагой детали в местах соединения.

Отрежьте необходимое для ремонта количество состава, тщательно смешайте его компоненты между собой влажными руками (использовать перчатки) до получения рабочей массы однородного цвета. Состав должен разогреться в руках и стать пластичным и липким.

Немедленно нанесите состав на склеиваемые поверхности, при необходимости зафиксируйте их на 15-20 минут струбциной или жгутом.

Время отверждения — 1 час, после чего состав можно обрабатывать, сверлить, нарезать резьбу, красить.

Окончательная прочность достигается через 24 часа, после чего можно подвергать конструктивным нагрузкам.

Оставшийся клей закрутить пленкой, закрепить резинкой и упаковать в тубу для повторного использования.

Процесс клейки

Перед тем как клеить радиатор, я перекрыл на нем краны и дождался, пока из места утечки перестанет вытекать вода.

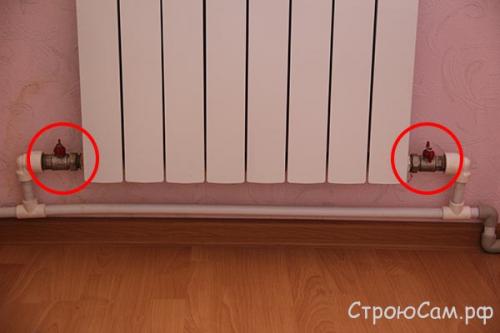

На радиаторах отопления установлены бронзовые полуоборотные краны с гайкой-американкой. Благодаря этому, можно закрыть краны и демонтировать радиатор не сливая воду из системы

В случае необходимости, всегда можно ослабить гайку-американку для быстрого слива воды. Для этих целей, удобно держать под рукой.

На момент начала процесса клейки, поверхность около поврежденного участка было сухой. В принципе, холодную сварку «Алмаз» можно клеить на влажную поверхность, но я предпочитаю сухую. В качестве обезжиревателя был использован спирт нанесенный на ватный диск.

Место клейки было обезжирено спиртом нанесенным на ватный диск

После отрезки клея и смешивания компонентов, у меня получился шарик диаметром около 15 мм.

Состав готов к использованию

Холодная сварка сперва была нанесена рукой, а затем плотно прижата к радиатору при помощи жала отвертки.

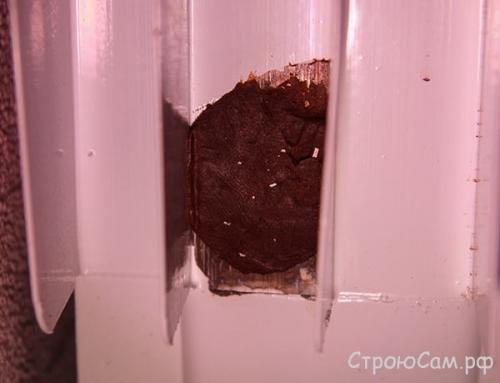

Выглядит не очень опрятно, но клей нанесен между ребрами радиатора, где его все равно не видно

Для улучшения качества и ускорения склейки, нанесенный на радиатор состав подогревался при помощи бытового фена в течение 5-10 минут.

Нагрев феном позволяет получить более качественное склеивание и ускоряет процесс затвердевания состава

В принципе, уже после 10 минут, клей прилично затвердел. Однако решил не спешить и открыл краны только через час. На данный момент утечка ликвидирована.

Источник: https://alyuminievye-batarei.aystroika.info/stati/tech-alyuminievogo-radiatora-otopleniya-prichiny-polomok

Капает алюминиевая батарея. Демонтаж радиатора отопления

Проверка, очистка и ремонт батареи возможны только после снятия изделия со стены .

Небольшой вес радиаторов из алюминия даже одному человеку позволяет легко, но аккуратно, отсоединить конструкцию от труб и снять с кронштейнов . Но делать это нужно поэтапно:

1. Останавливают циркуляцию теплоносителя, сбрасывают давление.
2. Во время отопительного сезона дожидаются полного остывания радиатора. Конструкцию отсоединяют от системы труб, снимая муфты на входе и выходе.
3. Муфту отодвигают от секции по трубе, батарею снимают с держателей.
4. Полностью сливают воду, оставшуюся внутри. Конструкцию кладут на подготовленную ткань внешней стороной вверх.
5. Достают фильтр и промывают водой и мыльным раствором.

Следующим этапом монтажа станет разборка радиатора на составляющие . Важнейший момент — правильное отсоединение ниппеля. При откручивании детали секция, за которую она отвечает, начинает плавно раздвигаться.

Часто производитель указывает направление резьбы — D (правая сторона) или S (левая сторона) . Начинать откручивать ее ключом нужно аккуратно и медленно. При слишком сильном и неправильном кручении легко сорвать резьбу не только на ниппеле, но и на самой батарее.

Внимание! Как только ниппель повернется на половину оборота , нужно перейти к гайке с другой стороны секции. Поэтапное ослабление с обеих сторон защитит секцию от срыва и возможных механических повреждений.

После разбора секций нужно снять и промыть металлические прокладки . При сильных повреждениях рекомендуется купить запасные детали. Силиконовые прокладки обязательно меняют после разбора батареи.

Ремонт биметаллических радиаторов отопления. Реставрация старых радиаторов из чугуна

Реставрацию старых батарей осуществляют накануне отопительного сезона. Возможность прорыва труб и радиаторов в холодное время года проверяют путем испытания отопительной системы. Радиатор, встроенный в нишу, должен находиться на расстоянии от стены, иначе реставрацию делать будет сложнее.

До того, как отремонтировать батарею отопления, следует приготовить инструменты и материалы:

• разводной сантехнический ключ № 2, 3;
• ключ для радиаторов под ниппель 5/4 (когда батарея старая), под ниппель 1 (если радиатор современный);
• мел;
• стальная труба длиной 50-70 сантиметров, помогающая проворачивать ключ.

Реставрация изделий из чугуна начинается с демонтажа приборов и слива остатков теплоносителя из полостей. Секции помещают на горизонтальную поверхность. Потом снимают крайнюю заглушку или футорки. Следует не забывать, что у заглушек резьба всегда левая, а у обычных футорок – правая.

До начала работ по ключу при помощи мела выполняют круговую отметку. Для этого следует совместить рабочую часть ключа и ниппель, который нужно открутить и нанести пометку на торце секции. Необходимо подложить упор под ключ, под его свободный край, и таким образом удастся избежать прогибов. После окончания подготовки батареи к разборке начинают откручивать секции, сдвигая резьбу с места.

Параллельные ниппели поочередно прокручивают на ширину 5-7 миллиметров между соседними секциями. Ремонт батареи отопления своими руками или ее реставрацию лучше выполнять с напарником, чтобы радиатор был зафиксирован в нужном положении.Таким способом меняют секции не только в чугунных изделиях, но и в алюминиевых и биметаллических приборах.Нередко старые радиаторы из чугуна с трудом поддаются механическим воздействиям, поскольку секции проржавели. В таком случае места соединения в месте расположения ниппеля прогревают автогеном вдоль параллельных стыков круговыми движениями. После завершения нагрева откручивают футорки. Когда замена секций радиатора завершена, его помещают на прежнее место.
