Сборка и наладка системы отопления – дело ответственное, лучше всего с ним справятся профессионалы. Но при желании можно произвести установку алюминиевых радиаторов своими руками.

Сначала следует собрать прибор:

• Ввернуть прилагающиеся заглушки и пробки.
• Собрать терморегуляторы и присоединить запорную арматуру на входе и выходе из прибора.
• Проверить ниппели и закрепить воздушные клапаны.

Схема сборки-разборки прибора прилагается к комплекту. Лучше, если сборку проведет специалист, тогда будет гарантия, что все краны установлены правильно. Не допускается зачистка алюминия абразивами при монтаже переходников или наращивании секций – может начаться утечка теплоносителя.

Внимание! Прикручивать воздушные клапаны нужно так, чтобы по окончании процесса их выпускные головки смотрели вверх.

Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны. Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см.

Схемы подключения батареи

Прибор можно подключить несколькими способами:

• Диагональный. Специалисты считают его самым энергоэффективным. Подающую трубу подключают к верхнему патрубку, а отводящую – к нижнему патрубку, но с противоположной стороны радиатора. При такой схеме батарея отдает в пространство максимум тепловой энергии, полученной от горячей воды. Недостаток метода в том, что идущие поверху трубы плохо вписываются в дизайн помещения.

• Боковой. Труба, подающая теплоноситель, подключается к боковому штуцеру (правому или левому), обратка – к параллельному нижнему. Если трубы будут подведены в обратном порядке, теплоотдача прибора упадет на 50%. Такая схема подключения алюминиевых радиаторов отопления работает неэффективно, если секции имеют нестандартный размер, либо их число превышает 15.

• С точки зрения дизайна, выигрывают алюминиевые радиаторы с нижним подключением. При подобной разводке труб не видно, они спрятаны в полу или в стене. Батареи подсоединены к системе через патрубки, расположенные в нижней части приборов. Обычно радиаторы с нижним подключением устанавливаются на напольные кронштейны. К стене батарея крепится на один крюк, лишь для поддержания равновесия.

Установка радиаторов отопления своими руками. Детали, необходимые для правильной установки

Детали, которые требуются для установки батарей своими руками, покупают, исходя из особенностей устройства системы теплоснабжения. Например, если радиатор будет задействован в однотрубном отоплении, тогда нужен байпас. Благодаря данному элементу, в случае необходимости проведения ремонта или замены батареи отопления своими руками. обогрев в помещении не надо отключать. Этот момент очень важен, поскольку в зимнюю стужу нежелательно перекрывать теплоснабжение дома.

Схема установки радиаторов отопления и тип отопительного прибора определяют, какое количество соединительных и прочих функциональных деталей потребуется приобрести, чтобы произвести монтаж грамотно (прочитайте также: «Правильная установка батарей отопления: инструкция «). Согласно проекту и размерам батарей выбирают такие элементы как ниппели, уголки, муфты, переходники. Также необходимы запорные вентили.
Специалисты рекомендуют приобретать запорную арматуру радиаторного типа и не отдавать предпочтение сложным шаровым кранам с так называемой «американкой», поскольку их установка требует наличия профессиональных навыков. Не имея опыта, исполнителю работ будет достаточно проблематично обеспечить герметичность соединений.

Когда выполняется установка радиатора отопления своими руками, чтобы присоединить его к трубопроводу, нужны сгоны, имеющие резьбу, соответствующую размерам батареи отопления и труб. На сгоны также накручивают втулку, которую потом скручивают и вставляют в батарею. С помощью сгонов, изображенных на фото, легче подключать радиатор к контуру и нет необходимости пользоваться сваркой для соединения стыков между подводкой и трубопроводом.

Если планируется выполнять установку чугунных батарей отопления. в первую очередь следует убедиться, что кронштейны, входящие в комплект, соответствуют материалу, из которого построены стены помещения.
Правила установки радиаторов отопления регламентируют, что из прибора необходимо удалить попавший туда воздух, а для этого обычно его оснащают краном Маевского. Как правило, он входит в заводскую комплектацию, в противном случае его нужно приобрести.

Сборка секций радиатора отопления. Расчеты и разметка

Прежде чем купить радиатор необходимо рассчитать его мощность. Делается это по общепринятому методу: на 1 квадрат помещения 100 Вт мощности. Однако лучше всего взять немного с запасом – 10-15%. Таким образом, ваши схема установки отопительных радиаторов лучше обогреет помещение, а если отметка термометра уличной температуры упадет очень сильно, вы этого практически не ощутите.

Важно! Для частников и владельцев квартир немаловажно учитывать уровень теплоизоляции. Иногда, во время расчетов мощности приходиться делать накидку в 20%, чтобы не замерзать в собственном доме.

Купив нужный радиатор с необходимым количеством секций, приступайте к разметке.

1. Лучшим местом для установки считается ниша или стена под окном. Это, конечно же, не обязательно, однако если возможен такой монтаж, лучше не пренебрегать. Если затрудняетесь в выборе, посмотрите фото установки радиаторов отопления в Интернете

Помните! Место под окном выбрано не случайно, ведь потоки холодного воздуха будут смешиваться с жаром излучаемым радиатором, и распространяться по вашей комнате. Таким образом, улучшается микроклимат, воздух всегда свежий, создается отличная циркуляция потоков.

1. Рассчитывается место установки. Во время монтажа нужно отбить расстояние от подоконника и пола до радиатора. Оно должно быть не менее 10 см, поэтому вам, как владельцу жилья и строителю в одночасье требуется учесть этот и следующий параметр. Батарея отодвигается от стены на 6 см.

Варианты подключения радиаторов отопления

Важно! Соблюдение этих цифр позволит уменьшить тепловые потери и создаст хорошую циркуляцию потоков воздуха в комнате.

1. Рассчитать место под кронштейны – согласно предыдущему расчету вам необходимо определиться с тем, где будут вбиты или вкручены кронштейны. Учитывайте также количество секций, которые будет насчитывать ваш радиатор.

Важно! Пользуйтесь уровнем, чтобы монтировать крепежные элементы ровно, ведь от этого зависит уклон батареи отопления, а значит, циркуляция теплоносителя и теплоотдача.

1. Еще разок проверьте ровность и проделайте отверстие для кронштейнов, а затем установите их туда.

Совет : Если в наборе с радиатором кронштейнов не было, купите их в строительном магазине, либо сделайте самостоятельно.

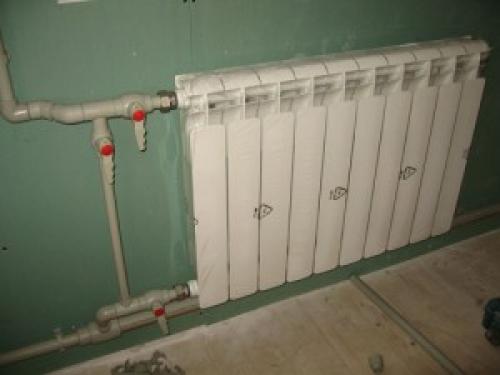

Установка радиаторов отопления размеры. Схемы подключения

Перед тем, как самостоятельно установить радиатор отопления, определитесь с методом его подключения к сети. Чаще всего используются такие схемы:

1. Боковая (односторонняя) схема установки радиаторов отопления, при которой труба, подающая горячий теплоноситель, подсоединяется к верхнему патрубку отопительного прибора. Отводящая труба стыкуется с нижним. При этом обеспечивается высокая теплоотдача. При подсоединении наоборот, когда подающую трубу подсоединяют снизу, а отводящую – сверху, теплоотдача существенно снижается. Такое подключение в однотрубной системе требует монтажа перемычки, облегчающей работу системы.
Второе, диагональное подключение радиатора отопления заключается в следующем. Труба, подающая горячий теплоноситель, соединяется с верхним патрубком батареи, а «обратка» подключается внизу, на противоположном боку отопительного устройства. Такое подключение целесообразно, если батарея длинная, и имеет большое количество секций. Диагональная схема гарантирует максимальную теплоотдачу. Но если подающую трубу подключить снизу, а отводящую – сверху, теплоотдача снизится на 6-10%. Последний способ – подключение радиаторов отопления нижнее – применяется, когда потребитель желает скрыть трубы отопления в стене, в полу или у его поверхности. При ней прямая и обратная труба подключаются снизу радиатора, но с разных его сторон. Такая схема подключения (иначе называется «ленинградкой») характеризуется эстетичностью, а также низкой теплоотдачей. Потери тепла составляют до 15%.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/ustanovka-batarey-otopleniya-v-kvartire-4-vida-radiatornoy-armatury

Монтаж радиаторов отопления полипропиленом. Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Примеры схем при однотрубном и двухтрубном способе обвязки водяных конвекторов отопления

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

Схематичное изображение способов подключения (обвязки) радиаторов водяного отопления

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

Схема последовательного соединения радиаторов при однотрубном способе обвязки

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются  к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Схематичное изображение в плане двухтрубного способа обвязки радиаторов системы автономного отопления

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Правильная установка радиаторов отопления. Монтаж радиаторов отопления своими руками: в доме или квартире, схемы обвязки

Чтобы произвести самостоятельный монтаж радиаторов отопления, предварительно нужно разобраться в особенностях установки различных видов батарей (алюминиевые, стальные, биметаллические и т.д.), определить какие инструменты и материалы нам понадобятся, изучить правила навески, схемы обвязки и другие аспекты этого на первый взгляд простого дела.

Как учесть все нюансы монтажа батарей отопления определённых моделей и не допустить ошибок – обо всём этом речь пойдёт ниже.

Монтаж батарей отопления весьма ответственная задача для застройщиков. Успешное её решение зависит от многих факторов, начиная от типа отопительной системы, теплотехнического расчёта помещений здания и заканчивая правильным выбором вида батарей и схемами их подключения.

Существует множество вариантов установки радиаторов отопления.

Это зависит от типа подводки трубопроводов с теплоносителем, обвязки приборов обогрева и даже от материала ограждающих конструкций.

Современный рынок теплотехники в России заполнен обширным ассортиментом радиаторов отопления различного класса, конструкции, размеров. В каждом конкретном случае, будь то замена старых батарей или подключение радиаторов отопления в новостройке, монтировать приборы нужно строго следуя инструкциям, разработанным на основе нормативной документации – СНиП. При определённых навыках правильно смонтировать систему отопления квартиры или частного дома вполне сможет своими руками сам владелец жилья.

Особенности установки различных видов радиаторов

Приборы для обогрева помещений по материалу изготовления подразделяются на несколько видов, каждые из которых имеют свои особенности установки. Давайте перечислим их:

• алюминиевые;
• стальные;
• биметаллические;
• чугунные;
• медные;
• пластиковые.

Алюминиевые

Отопительные алюминиевые батареи считаются моделями бюджетной линейки. Корпуса водяных обогревателей изготавливают методом экструзии, то есть вдавливанием расплавленной массы металла в форму под давлением. В результате получают лёгкие неразборные цельные конструкции с проточными каналами внутри. Поверхности изделия подвергаются анодному оксидированию, что создаёт на алюминии прочную защитную плёнку.

К особенностям установки батарей отопления следует отнести сложность подсоединения алюминиевых патрубков к сети теплоснабжения, состоящей из стальных труб.

Дело в том, что прямой контакт алюминия со сталью приводит к возникновению разрушительных процессов в цветном металле.

Чтобы этого не происходило, подключение приборов осуществляют посредством прикручивания специальных переходных муфт для подсоединения к трубам с теплоносителем. Также используют запорные краны с бронзовыми патрубками.

Стальные

Отопительные приборы из стали, обладая такими же качествами теплоотдачи, как у чугунных «собратьев», весят намного меньше и нагреваются в два раза быстрее. Они бывают двух видов – это монолитные панели и секционные трубчатые батареи.

Трубчатые модели по своей конструкции «копируют» чугунные изделия. Они также состоят из секций. Особенностью установки стальных радиаторов отопления является то, что всегда можно увеличить или уменьшить количество регистров в одном приборе, заменить вышедший из строя треснувший или засорившийся элемент на новый сегмент.

Биметаллические

Название изделия говорит о том, что структура корпуса представлена двумя металлами. Основой биметаллического радиатора является стальной трубчатый каркас, где две горизонтальные трубки (коллекторы) соединены между собой вертикальными каналами.

Вся конструкция завёрнута, как конфета в обёртку из алюминиевого кожуха. Такое решение строения радиатора было вызвано тем, чтобы использовать высокие теплотехнические характеристики алюминия максимально эффективно, не допуская его контакта с агрессивным теплоносителем.

Монтаж биметаллических приборов может выполнить своими руками домашний мастер, придерживающий всех пунктов инструкции. Её, как правило, поставляют практически все фирмы-изготовители вместе со своей продукцией. Из-за простоты монтажа биметаллическими радиаторами чаще всего производят замену старых батарей отопления, не меняя расположение подводящих трубопроводов с горячей водой. Сгоны или переходники позволяют соединять радиатор с трубой отопительного контура без сварки.

Чугунные

Первые батареи отопления были изготовлены из чугуна. На сегодняшний день этот металл не потерял своей актуальности в производстве отопительных приборов. Современные чугунные радиаторы выполняют в стильном дизайне, ими дополняют роскошные интерьеры особняков и зрелищных учреждений.

В России сохранилось производство чугунных батарей в их традиционном виде. Они дёшевы и неприхотливы в эксплуатации. Их устанавливают на производстве и общественных помещениях различного назначения, где внешний вид приборов не имеет значения.

Благодаря секционной конструкции, батарею можно собирать из различного количества регистров, начиная от 2 шт. В радиаторе можно изъять или добавить секцию. Таким образом, корректируют производительность обогревающих приборов или ремонтируют их.
