Система отопления загородного дома. Однотрубная горизонтальная

Система отопления загородного дома. Однотрубная горизонтальная

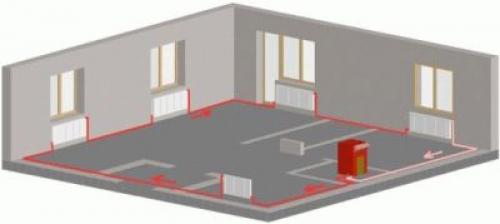

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя . После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

• простота реализации;
• отличный вариант для небольших домов;
• экономия материалов.

Однотрубная горизонтальная схема отопления – отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров . Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

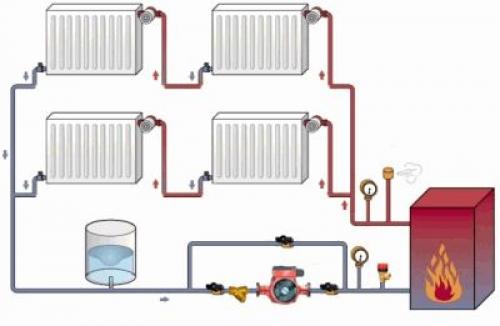

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах . Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

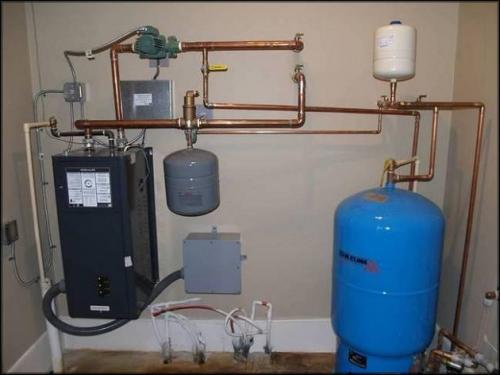

Отопление загородного дома электричеством. Электрическое отопление дома

Если жилой дом располагается вдали от центральной магистрали, бывает сложно обеспечить создание комфортных условий. При печном обогреве могут возникнуть определенные трудности. Надо иметь в наличии достаточно топлива, а также создать условия для равномерного распределения тепла по всем комнатам. В таком случае оптимальным решением может стать электрическое отопление частного дома. Он может быть реализован с использованием различного оборудования. Имеет ряд преимуществ и недостатков. Познакомившись с его отличительными особенностями, можно будет принять решения о целесообразности его использования для обогрева конкретного строения.

Преимущества и недостатки

У электрического отопления есть множество достоинств, благодаря которым можно прогреть коттедж до оптимального уровня. К основным преимуществами стоит отнести:

• Экологическую чистоту. Можно не опасаться, что в процессе работы электрические обогреватели начнут выделять вредные выбросы или вырабатывать угарный газ;
• Доступность. Это дешёвое решение, позволяющие с минимальными вложениями организовать работу системы отопления на даче или в жилом помещении;
• Возможность монтажа системы отопления без предварительной разработки проектной документации. Это также существенно снижает итоговую стоимость монтажных работ;
• Отсутствие шума в процессе работы. Это значительно расширяется перечень мест, в которых может быть установлено оборудование;
• Надежность. Качественные современные модели практически не создают проблем в процессе эксплуатации. Они демонстрируют заданные показатели на протяжении всего периода эксплуатации;
• Простота выполнения монтажных работ. Это одна из немногих отопительных систем, подходящая для частного дома, которую можно установить своими руками. При этом к квалификации и опыту мастера не предъявляются никаких требований;
• Мобильность. Многие устройства допускают перенос с места на место;
• Возможность создания комфортных условий в каждой комнате отдельно;
• Высокий КПД.

Варианты отопления загородного дома. Газовое отопление дома

Выбор газового отопления зависит от того, есть ли у вас возможность подключиться к газовой магистрали. Если нет, то следует выбрать другую систему отопления дачного дома. Если вы всё-таки обладаете доступом к газопроводу, то такое отопление будет лучшим вариантом для отопления дачи.

К преимуществам отопления дачи газом относятся:

• относительно небольшая цена на оборудование и природный газ;
• высокий уровень коэффициента полезного действия (КПД);
• длительный срок эксплуатации газового оборудования (15-20 лет);
• возможность подогрева воды;
• отсутствие дыма и копоти.

Но такая система отопления обладает недостатками:

• подключение к газопроводу требует больших финансовых затрат;
• установку оборудования необходимо согласовать в контролирующих органах;
• газовый котёл нужно постоянно обслуживать;
• зависимость от электричества;
• взрыво- и пожароопасность;
• риск отравления газом.

Если нет возможности подключить дом к газоснабжению, то можно использовать газгольдер — автономный резервуар с газом, который можно заправлять по мере расходования топлива.

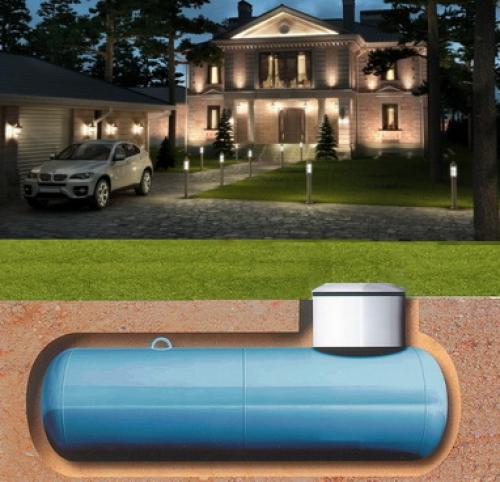

Газгольдеры бывают подземные, наземные и мини-газгольдеры. Наибольшей вместительностью обладают наземные газгольдеры (10-30 м³). Подземные установки вмещают газ объёмом 1-20 м³. Маленькие газгольдеры вместимостью менее 1 м³используют для обогрева небольших домов, не предназначенных для постоянного проживания.

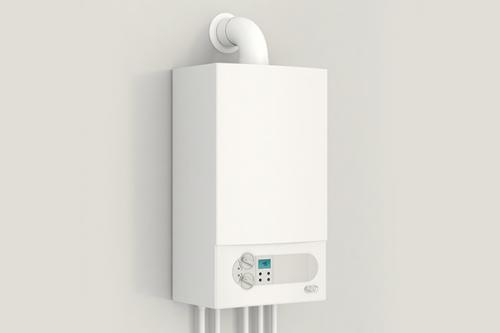

Выбор газового котла

При подключении газового отопления на даче важно правильно выбрать газовый котёл. При его покупке и установке следует учитывать:

• Площадь отапливаемого помещения. От неё зависит требуемая мощность котла. 1 кВт тепловой энергии может обогреть 10 кв. м площади дома. Полученный результат увеличьте на 10-20%, и вы получите необходимую мощность газового котла. Например, у вас дом площадью 100 кв. м. Чтобы его обогреть, вам нужен котёл мощностью 12 кВт.
• Тип камеры сгорания. Камеры бывают открытые и закрытые. В котлах с открытой камерой воздух для сжигания забирается из помещения, через отверстия в корпусе котла. Котлы с закрытой камерой сгорания оснащены изолированной зоной горения, воздух туда нагнетается вентилятором с улицы. В обоих случаях продукты сгорания выходят одинаково — через дымоход. Котлы закрытого типа обладают более высоким КПД и стоимостью, по сравнению с котлами открытого типа.
• Назначение котла. Если вы хотите подключить только отопление, то следует установить одноконтурный газовый котёл. Он отличается простотой конструкции и монтажа. Если вам нужно ещё и горячее водоснабжение, то стоит приобрести двухконтурный котёл. Его конструкция дополнена проточным водонагревателем.

Отопление загородного дома под ключ. Отопление дома под ключ

Услуга отопление «под ключ» предполагает выполнение всех этапов установки отопительной системы сотрудниками одной компании. Начиная с разработки проекта и заканчивая испытанием системы и запуском оборудования, специалисты проводят работы по каждому этапу, плотно взаимодействуя друг с другом, что дает хороший эффект.

Такой подход обеспечивает сплоченность в действиях бригады, единое видение схемы установки отопления и исключает возникновение разного понимания процесса, которое может присутствовать при обслуживании объекта разными исполнителями.

Как выбрать систему отопления

Технические расчеты и обоснование выбора системы обычно выполняют инженеры-проектировщики на стадии проектирования объекта. Подрядчику предоставляют готовое задание с указанием основных параметров отопления дома либо информацию, необходимую для разработки проекта.

Основной вопрос, который предстоит решить заказчику, – выбор радиаторов для коттеджа. Оборудование бывает секционным, трубчатым и панельным. Технические характеристики устройств практически не зависят от их внешнего вида, поэтому выбор делает сам заказчик в соответствии с собственными эстетическими представлениями. Существуют рекомендации по установке радиаторов, но они условные:

• если в системе в качестве теплоносителя используется вода, подойдут любые приборы с соответствующим рабочим давлением;
• если рабочая среда – это незамерзающая жидкость, рекомендуется выбирать стальные трубчатые или панельные радиаторы. В их конструкции нет резиновых прокладок, а значит, снижен риск протечек. Незамерзающая жидкость с течением времени может растворять некоторые уплотнители.

Особенности монтажа системы отопления в частном доме

Работы по организации отопления дома под ключ включают в себя следующие этапы:

• выбор необходимого оборудования и материалов. Необходимо купить качественный котел, соответствующий проектным расчетам, определить тип и сечение труб, привезти комплектующие;
• монтаж котельной. Специалисты устанавливают и обвязывают котел, насосные группы, гидроаккумуляторы и другое оборудование;
• монтаж приборов отопления. Это наиболее трудоемкий этап, который начинается с установки конвекторов и радиаторов в доме. Важно знать и строго соблюдать требования безопасного монтажа приборов такого типа. Например, радиаторы чаще всего устанавливают под оконными проемами коттеджа на расстоянии не менее 12 см от пола;
• прокладку трубопроводов. Специалисты выполняют монтаж скрытым или открытым способом в зависимости от проекта и пожелания заказчика. Материал труб подбирают в соответствии с выбранной схемой;
• подключение приборов отопления. Трубопроводы присоединяют к оборудованию, внимательно проверяя герметичность и правильность системы;
• опрессовку и пусконаладку. В систему подают теплоноситель под давлением. При обнаружении протечек и других неполадок их сразу устраняют и проводят опрессовку повторно;
• настройку рабочих параметров. Специалисты регулируют основное оборудование, проверяют работу автоматических систем;
• ввод в эксплуатацию. Первый запуск системы отопления в коттедже должен выполняться под наблюдением инженера, который осуществлял монтаж. После завершения работ подписывается акт.

Отопление загородного дома: варианты и цены. Какая система отопления лучше для дома, квартиры, офиса

На современном рынке довольно много систем отопления, но их принцип действия довольно консервативен. Они отличаются только способами переноса тепла. При этом немаловажное значение в выборе оптимальной схемы играет стоимость. Рассказываем, какую отопительную систему выбрать для дома, квартиры и офиса в 2023 году

Какая система отопления лучше для дома, квартиры и офиса. Фото: shutterstock.com

Система отопления – это комплекс оборудования, состоящий из тепловых агрегатов, контрольно-измерительных и управляющих приборов, трубопроводов (воздуховодов), запорной арматуры и других специальных механизмов. Она предназначена для производства тепловой энергии, ее переноса и отдачи в нужные точки потребления в частных домах, квартирах, офисах, производственных помещениях и т.п.

Что нужно знать о современных системах отопления

Различают две большие группы систем отопления: автономные и централизированные.

Централизованными системами теплоснабжения оснащены основные городские массивы большинства регионов Российской Федерации. В качестве источника тепла в городских системах используются различные виды энергоресурса, тип которых зависит от региона.

В населенных пунктах, в которых не подведены магистрали систем центрального теплоснабжения, домовладения вынуждены организовывать автономные системы.

Классификация по источникам получения энергии представлена ниже.

Природный газ (преимущественно метан)

Имеет наибольшее распространение в европейской части России. Природный газ является одним из самых доступных энергоносителей.

Плюсы и минусы

Низкая стоимость, комфорт эксплуатации (система работает практически без участия пользователя)

Высокие требования к помещению котельной, при нарушении которых будет вынесен запрет на установку соответствующего оборудования, невозможность подведения газомагистралей с природным газом повсеместно

Сжиженный газ (пропан-бутан)

Отличается от природного газа как с точки зрения капитальных, так и эксплуатационных затрат. Помимо самого теплогенератора в данном случае необходима организация топливного резервуара (газгольдера), который будет подключен к котлу отопления.

Плюсы и минусы

Более высокая стоимость энергоресурса (в 3-4 раза дороже в среднем по РФ), обязательное обслуживание высококвалифицированными специалистами, требования к земельному участку для установки газгольдера

Твердое топливо (дрова, уголь)

Этот вид топлива пользуется популярностью как в городских, так и в частных автономных системах в не газифицированных районах.

Плюсы и минусы

Относительно низкая стоимость топлива, низкая зависимость от электроэнергии, доступность топлива в соответствующих регионах (например, Красноярский край)

Один из самых неэкологичных видов топлива, особенно уголь, низкая автономность работы (требует регулярной загрузки топлива), трудоемкость обслуживания (выгрузка / утилизация золы)

Электрическая энергия

Существует различные виды электрических систем: центральные системы на электрокотлах, а также местные системы теплоснабжения на электроконвекторах/радиаторах и электрических теплых полах.

Плюсы и минусы

Отсутствие вредных выбросов, высокая эффективность теплогенерирующего оборудования, относительно низкие капитальные затраты на организацию, автономность работы

Высокая стоимость электрической энергии, высокие требования к качеству монтажных работ

Жидкое топливо (дизель)

Является одним из самых непопулярных источников тепла в нашей стране. Существуют регионы (Камчатка), где данный вид топлива является доминирующим исходя из региональных особенностей.

Плюсы и минусы

Высокая автономность работы (зависит от объема топливного резервуара), надежность и высокая эффективность современного оборудования (КПД)

Высокая стоимость энергоресурса, низкая экологичность, энергозависимость, требует организации топливного резервуара, объем которого напрямую влияет на автономность работы

Альтернативная энергетика (геотермальная и гелиотермальная энергия)

Это экологически чистые виды энергии. Но они недостаточно распространены в силу различных факторов.

Чем отапливать дом если нет газа. Если нет газа, чем отапливать дом

Вопрос, — чем топить дом, если нет магистрального газа? Если проверить рынок энергоносителей в регионе и предпочтения местного населения, все проясняется. Рассмотрим с практической и экономической точек зрения возможные варианты отопления без газа, известные мнения, и сложившиеся цены по разным видам топлива, найдем то, что представляется оптимальным для многих…

Стоимость или комфорт

Для одних домовладельцев безусловно цена отопления будет решающей. Но при самой низкой цене нужно будет сутками не отходить от твердотопливного котла, занимаясь поддержанием горения, ноской и сушкой топлива, удалением, возможно вывозом, золы. Но сам агрегат и топливо к нему будут стоить наиболее дешево, к тому же дрова иногда достаются вообще бесплатно.

Другие скажут, что электрический котел самый лучший, и все равно сколько стоимость энергии, лишь бы отопление в доме без газа не отвлекало от других дел…

Но это все крайности, чаще мы ищем компромисс, чтобы было не слишком дорого, и не так напряжно…  Далее рассмотрим, что из таких поисков может получиться.

Не верим в сказки о дармовой энергии

Энергия Солнца, ветра, внутреннее тепло Земли, могут быть преобразованы в киловатты для нужд жильцов. Но огласим сразу выводы, — это преобразование будет дороже, чем возможное получение энергии из обычных энергоносителей при их сжигании на обычном оборудовании. Или по другому сказать, — оборудование для «дармовой энергии» не окупается. Только в южных регионах, кое как за десяток-другой лет окупится солнечный коллектор. Слегка интересен и ветряк, но только в зоне ветров, но энергии с него мало, выгода не стоит хлопот. Подробней — Какие гелиосистемы как окупаются

Не доверяем дымящей солярке

Многие сходятся на том, что отапливать соляркой и слишком дорого и не практично. Даже удобство от автоматизации процесса нивелируется парами солярки, которые пропитывают подворье и беспокоят окружающих. Для многих наличие запаха – просто неприемлемо. Другое дело – древесный дымок… К тому же киловатт энергии с солярки получится порядка 2,8 руб/кВт + проблемы с хранением запаса топлива.

Газгольдер – можем ли топить сжиженным газом, если нет магистрального…

Установка газгольдера – дорогостоящее мероприятие сравнимое по цене с подключением к магистральному газу. Но при этом сам сжиженный газ не дешев, за заправку берут хорошие деньги, сюда же накладывается и ТО, в результате — 2,2 руб/кВт, но стоимость нужно уточнять по месту в конкретных фирмах. Да, сжиженный газ обеспечит дом тепловой энергией без повседневных хлопот, но она окажется не дешевой. Это удобно, но дорого. Но если нет газа, а комфорт ценится высоко – то это интересный вариант.

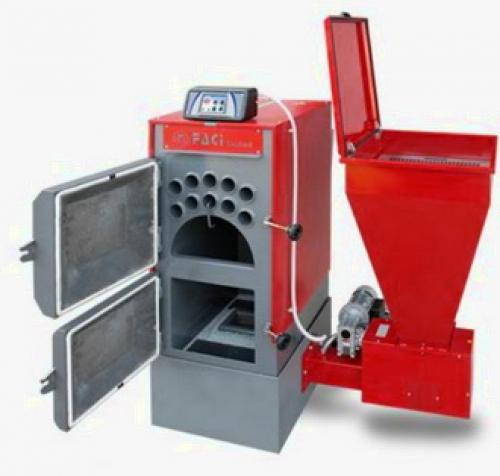

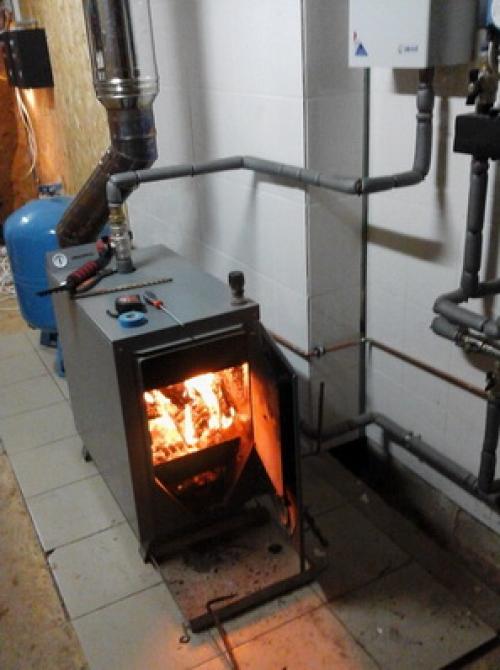

Топим углем и дровами в твердотопливном котле – классика

Для многих топка твердотопливным котлом или печью со встроенным водяным контуром является обычным делом и альтернативы этому не ищут.

Стоимость киловатта от дров и от угля может быть в пределах 0,6 – 1,5 руб/квт. Большой разброс цен получается из-за особенностей рынка по регионам. Угольная местность или лесная? – на месте сразу видно, что выгодней и к чему склоняется местное население. Главное достоинство – предельная дешевизна теплогенерирующего оборудования – обычно от 20 000 руб. Большинство людей предпочтут именно этот вариант, если нет газа.

Подойдет ли электричество, если нет газа

Самый удобный из всех котлов – электрокотел. Раз в 5 лет открыл крышку, дунул внутрь на всякий случай, и все. Но ценник за электроэнергию – 4,5 руб/кВт. Да и подключить больше 12 -15 кВт вряд ли дадут. Как правило, электричество — это резерв или ночной сторож. Если удается подключить ночной тариф, — 1, 7 – 2,0 руб/кВт, то это почти для всех приемлемо, является весомым подспорьем твердотопливному котлу. Даже при двухфазном питании получаемые ночью удобные 5 кВт и по сходной цене на дороге не валяются. Твердотопливный мощный с буферной емкостью с ночным электрокотлом – (по оборудованию до 150 т.р.) становится популярным вариантом топки, если нет газа.

Источник: https://mdmstroyproekt.ru/novosti/otoplenie-zagorodnogo-doma-varianty-otoplenie-elektricheskim-kotlom

Какую систему отопления выбрать для двухэтажного дома. Варианты популярных отопительных систем для частных домов

При выборе систем отопления 2 -х этажных жилых домов основными критериями служат затраты на монтаж оборудования и топливо, удобство пользования, эффективность.

Если требуется выбрать наименее затратное по финансовым расходам отопление в частном доме, суммируют все издержки, связанные с получением разрешительных документов, монтажом и обслуживанием оборудования, ежегодными отчислениями на топливо, заменой износившихся приборов, техобслуживание. Таким методом не слишком сложно выбрать оптимальную систему отопления в любой период, к примеру, на срок от 10 до 30 лет.

Общепринятым приблизительным методом расчета тепловой мощности является расход 100 Ватт на квадратный метр жилой площади.

Для частных домов в зависимости от вида топлива чаще других используют следующие отопительные системы.

Рис. 2 Электронагревные полы с резистивным кабелем и инфракрасными пленками — монтаж

На электроэнергии

В подобном типе системах часто применяют электрические конвекционные нагреватели.

Другие, не менее популярные варианты — использование нагреваемых электрокабелем или инфракрасными пленками полов. Проблему с горячей водой решают применением электрического водонагревательного бойлера , наружная оболочка которого теплоизолирована от окружающей среды.

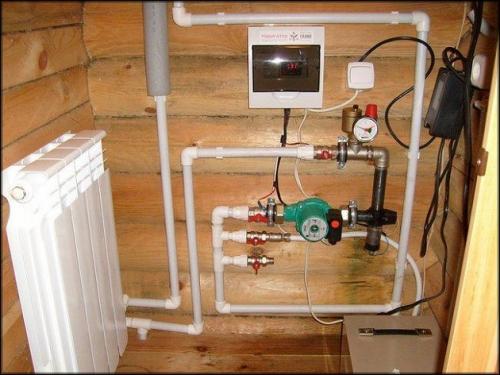

При электричестве можно использовать и водяное отопление с одновременным получением горячей воды, установив электрокотел косвенного нагрева.

Хотя по начальным затратам на оборудование отопление электричеством считается относительно недорогим, при длительной эксплуатации ежегодные отчисления на электричество превысят стоимость других видов топлива.

Поэтому данный вариант оптимально использовать в районах с небольшой стоимостью электроэнергии и по максимуму применяя ночной тариф для подогрева воды и аккумулирования ее в бойлере (тепловом аккумуляторе, буферной емкости) большого объема.

Помимо высокой стоимости при эксплуатации, не каждое жилье удается отопить электричеством ввиду ограничений по мощности многих подстанций, не позволяющих подавать достаточное количество электроэнергии в индивидуальные дома.

Рис. 3 Примеры обогрева комнат настенными электрическими конвекторами

На газе

Применение газа является самым дешевым видом топлива по энергоэффективности, однако и в данном способе есть масса отрицательных сторон.

В первую очередь это непомерные цены за услуги государственных организаций, подключающих индивидуальные дома к газовой магистрали. Для Московской области расценка в 2 миллиона рублей за подвод к забору индивидуального участка отрезка полимерного трубопровода небольшой длины в траншее под землей считается средней. К тому же придется тратить немало времени и средств на оформление документов, постройку отдельной котельной, внутреннюю разводку, закупку оборудования, монтаж теплых полов или радиаторов.

То есть начальные затраты на газовое отопление могут быть чрезмерно высокими для потребителей со средними доходами, но в дальнейшем из-за невысокой стоимости природного газа вложения окупятся.

В районах, где газовая магистраль проходит слишком далеко от дома, один из вариантов — применение газгольдеров. Обычно резервуар средним объемом около 5 кубических метров закапывают в землю и заправляют его сжиженным газом, которого многим хватает на один отопительный сезон.

Основной недостаток этого метода — высокая цена сжиженного газа, а также зависимость от энергетических компаний, устанавливающих цену на топливо по своему усмотрению.

Одно из главных преимуществ газа — возможность функционирования отопительной системы при отключении электроэнергии. Правда в этом случае придется использовать бензиновый генератор электричества для обеспечения функционирования котла и насосного оборудования.

Что такое автономная газификация индивидуального дома . В статье подробно рассказывается, как организовать автономную систему газификации в частном доме, какое нужно оборудование, кто его устанавливает, какие понадобятся документы!

Рис. 4 Схема отопления индивидуального дома с двухконтурным газовым котлом

Система отопления двухэтажного частного дома тепловыми насосами (ТН)

Использование природной энергии в последние годы набирает все большую популярность в мире. Если монтаж солнечных батарей и ветряных мельниц для отопления домов — эксклюзивный вариант, то широчайшее применение теплонасосов сдерживает лишь их высокая стоимость.

Существует несколько типов тепловых насосов по принципу действия: воздух — воздух (атмосферный теплонасос АТН), воздух — вода (воздушный теплонасос ВТН) и грунт — вода (геотермальный теплонасос ГТН). Соответственно агрегат может брать энергию из атмосферы или под землей, например, из водяных скважин, и нагревать в доме воздух или воду.
