Содержание
  1. Технические характеристики радиаторов отопления. Характеристика алюминиевых радиаторов
  2. Размеры радиаторов отопления: высота, ширина и толщина
  3. Какие радиаторы отопления лучше по теплоотдаче. Теплоотдача радиаторов отопления — таблица сравнения чугунных, биметаллических, алюминиевых и стальных батарей
  4. Биметаллический радиатор размер секции. Размеры биметаллических радиаторов отопления
  5. Мощность радиатора отопления. Как расчитать мощность радиаторов отопления

Технические характеристики радиаторов отопления. Характеристика алюминиевых радиаторов

Технические характеристики радиаторов отопления. Характеристика алюминиевых радиаторов

Алюминиевый радиатор отопления в разрезе

Отопительные приборы, выполненные из алюминия , считаются одним из самых популярных типов радиаторов. Алюминий – это легкий и пластичный металл, следовательно, батареи, изготовленные из него, немного весят и отличаются повышенной теплоотдачей.

Приборы состоят из секций, каждая из которых представляет собой множество соединенных между собой пластин. Благодаря этому теплосбережение здесь также на достаточно высоком уровне.

Технические характеристики радиаторов отопления. Характеристика алюминиевых радиаторов 01

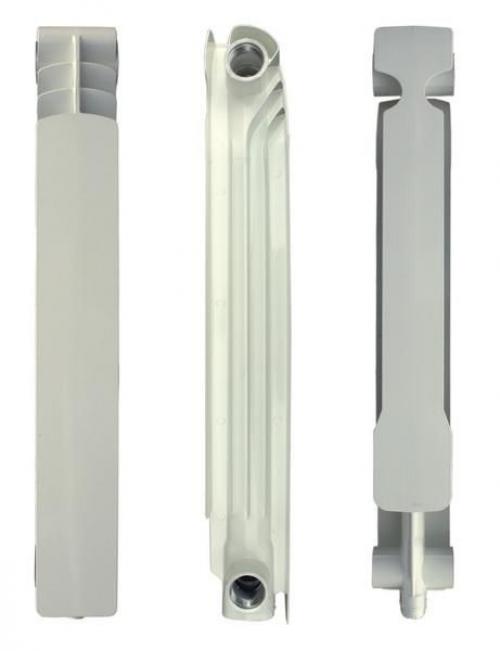

Секция алюминиевого радиатора, изготовленного методом литья

Технические характеристики радиаторов отопления. Характеристика алюминиевых радиаторов 02

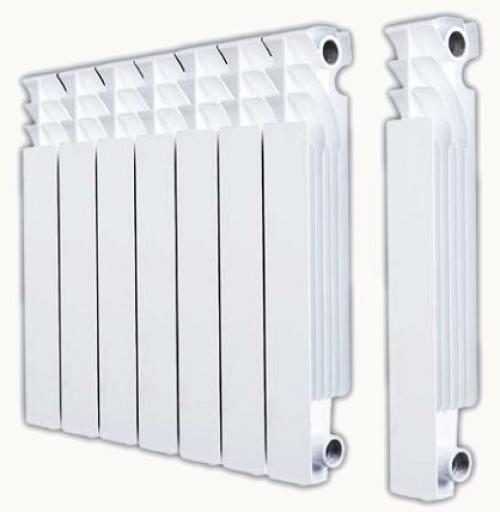

Радиатор, изготовленный методом экструзии

Преимущества подобных агрегатов следующие:

  • быстрый нагрев;
  • высокие показатели теплоемкости;
  • незначительный вес;
  • доступная стоимость (особенно если сравнивать с биметаллическими агрегатами);
  • широкий модельный ряд.

    Технические характеристики радиаторов отопления. Характеристика алюминиевых радиаторов 03

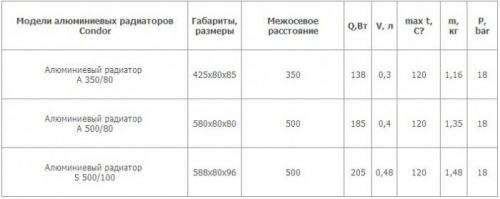

    Технические характеристики радиаторов отопления из алюминия

Вместе с тем, после отключения обогрева такие радиаторы достаточно быстро остывают. Среди других недостатков стоит выделить:

  • неустойчивость к химическим воздействиям (проблема может решаться полимерным напылением на внутренней поверхности);
  • низкую прочность;
  • плохое качество резьбового соединения в верхнем клапане для выпускания воздуха из системы.

Ввиду этого, перед покупкой необходимо обязательно осведомиться о рабочем давлении отопительной системы. Предельное давление конкретного изделия нужно посмотреть в техпаспорте, т. к. для разных моделей оно разное.

Но все же по своим характеристикам алюминий отлично подходит для изготовления радиаторов, а его легкоплавкость позволила значительным образом расширить модельный ряд. Сегодня можно выбрать именно ту батарею, которая идеально впишется в интерьер жилья.

Технические характеристики радиаторов отопления. Характеристика алюминиевых радиаторов 04

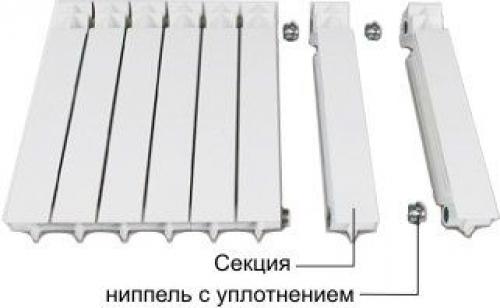

Сборка алюминиевого радиатора

Таблица 1. Сравнение алюминиевых батарей от известных брендов

ПроизводительМодельВес, кгМощность, кВтОбъем, лДавление, бар.Размеры, смДистанция между осями, см
1. Rifar, РФAlum 5001,450,1830,27209х8х56,550
2. Fondital, ИталияCalidor Super-5001,320,1930,3169,7х8х55,750
2. Rovall, (Италия)Alux-5001,310,1790,232010х8х54,550
500R1,60,1990,58169,5х8х57,750
4. FaralGreen НР-3501,120,1360,26168х8х4335
5. FaralTrioНР-5001,580,2120,5169,5х8х58

Алюминиевые радиаторы от STOUT Bravo идеально подходят для монтажа в квартирах и домах с индивидуальным отоплением. Эти отопительные приборы производятся на мощностях завода «GLOBAL», Италия. Каждый этап производства контролируется европейскими специалистами. Каждая секция изготавливается методом литья под давлением и представляет собой монолит из двух коллекторов и связывающего секции оребрения. Доступное межосевое расстояние – 350 или 500 мм. Гарантия от производителя – 10 лет.

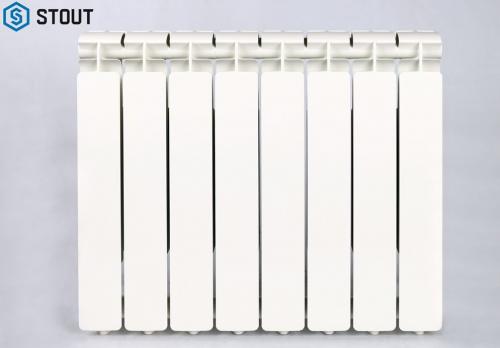

Алюминиевые радиаторы от STOUT Bravo

Переходите по ссылке за подробностями: www.stout.ru.

Технические характеристики радиаторов отопления. Характеристика алюминиевых радиаторов 05

Размеры радиаторов отопления: высота, ширина и толщина

Раньше везде устанавливали практически одинаковые радиаторы – чугунные или стальные. Нынешний ассортимент отопительных приборов шире, из-за чего потребители теряются при выборе. Но разнообразие касается не только материалов, из которых делают радиаторы. Размеры тоже встречаются разные, причем этот параметр остается одним из важнейших при выборе устройств. Почему?

    От размера зависит тепловая мощность каждой батареи и расчет числа секций для помещения. Поскольку функция радиатора состоит в обогреве комнат, все должно быть подобрано четко и правильно.

    Типоразмеры батарей и разновидности материалов

    Различают 3 группы типоразмеров радиаторов отопления:

    • стандартные;
    • низкие;
    • высокие.

    Материалы отопительных приборов тоже разнообразны. Востребованными остаются все виды радиаторов, но у каждого есть определенные особенности:

  1. Алюминиевые отличаются хорошей теплопроводностью и теплоотдачей. Батареи легкие, компактные, стильные в плане дизайна.
  2. Биметаллические представляют собой модификацию алюминиевых устройств. Внутри расположены стальные элементы, благодаря которым повышается устойчивость к коррозии. Еще приборы выдерживают гидроудары и неприхотливы к среде. Внешне батареи стильные, красивые и эргономичные.
  3. Чугунные устройства немного уступают двум предыдущим. В частности, из-за своей массивности, большого веса и низкой теплопроводности. Вместе с тем многие до сих пор предпочитают радиаторы из чугуна, поскольку они служат до полувека при любом качестве теплоносителя.
  4. Стальные батареи бывают двух видов: панельные и трубчатые. Первая разновидность недорогая, простая в плане конструкции. Трубчатые радиаторы отличаются высокой мощностью и продолжительным сроком эксплуатации (порядка 25 лет).

При покупке приборов отталкивайтесь от материала и специфики вашей отопительной системы. Когда с этим фактором определились, пора переходить к габаритам батарей.

Размеры разных типов радиаторов

Ознакомимся с параметрами отопительных устройств из разных материалов.

Алюминиевые

В советские времена этот материал почти не применялся при производстве батарей отопления из-за его дефицита. Активный выпуск радиаторов из алюминия начался только в 90-х. На сегодняшний день размеры алюминиевых батарей такие (толщина, высота, ширина):

  • стандартные – 80-100 х 575-585 х 80 мм;
  • низкие – 180 х 200-400 х 40-80 мм;
  • высокие – 95 х 590 х 80 мм.

Биметаллические

Для таких радиаторов характерна та же линейка типоразмеров, что и для алюминиевых.

Стальные

Рассмотрим на примере трубчатых радиаторов:

  • стандартные – высота 600 мм, ширина от 400 до 3000 мм;
  • низкие – высота 400-500 мм, ширина 400-3000 мм;
  • высокие – высота от 700 до 90 мм, ширина аналогичная предыдущим.

Чугунные

Отопительные устройства из чугуна имеют такие габариты:

  • стандартные – 140 х 588 х 93 мм;
  • низкие – 140 х 388 х 93 мм;
  • высокие – 203 х 661-954 х 76 мм.

Нынешнее разнообразие размеров батарей большое, и лучше смотреть параметры изделий у конкретного производителя.

Как правильно рассчитать габариты отопительного устройства

Чтобы мощности радиатора хватало для отопления комнаты и вместе с тем не было перерасхода энергии, важно тщательно подобрать количество секций. Есть простой способ сделать это с помощью формулы: площадь комнаты х100 / мощность 1 радиатора. К примеру, для помещения размером 20 м2 и батареи мощностью 184 Вт выходит такой расчет: 20 х 100 / 184 =10,8. Округляем и получаем 11. Таким образом, для оптимального отопления помещения понадобится  11 секций.

Но одной формулы недостаточно. Есть много факторов, которые влияют на потери тепла или, наоборот, способствуют выработке тепловой энергии.

При расчетах необходимо принимать во внимание:

  • средние температурные показатели на улице зимой;
  •  желаемую температуру в помещении;
  • розу ветров;
  •  этаж;
  • высоту потолков в комнате и проч.

При учете этого разница в расчете бывает до 50%. Следовательно, ориентироваться только на формулу нельзя. Берите во внимание окружающие факторы, и тогда получится подобрать количество секций для обогрева помещения.

Какие радиаторы отопления лучше по теплоотдаче. Теплоотдача радиаторов отопления — таблица сравнения чугунных, биметаллических, алюминиевых и стальных батарей

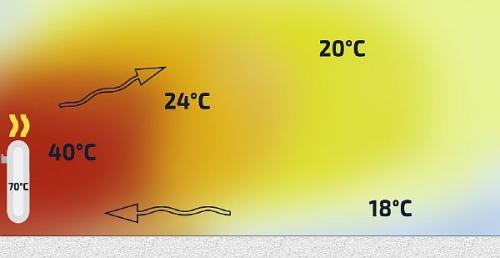

Теплоотдача радиатора отопления, это коэффициент, определяющий поступающее количество тепла от отопительного прибора в единицу времени и измеряется в Вт/(м²·К).

Технический параметр является основным показателем эффективности радиатора для создания комфортной климатической атмосферы в помещении. Величину данной характеристики изготовитель теплотехники обязан указывать в сопроводительной документации своих изделий.

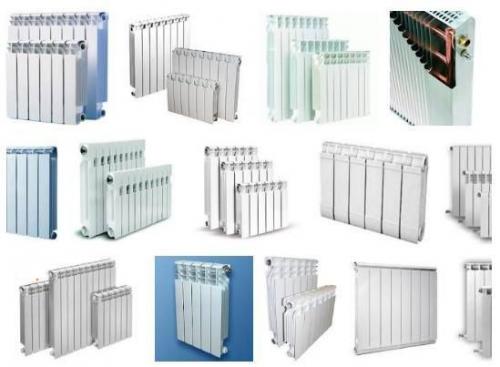

Какие радиаторы отопления лучше по теплоотдаче. Теплоотдача радиаторов отопления — таблица сравнения чугунных, биметаллических, алюминиевых и стальных батарей

Мощность радиаторов отопления рассчитывают в ваттах . Некоторые производители заявляют на свою продукцию такой параметр, как мощность теплового потока, выраженную числом в кал/час. Чтобы перевести показатель в ватты, пользуются нормативом, где 1 Вт = 859,845 кал/час .

Теплопередачу одной секции или панели водяного отопления рассчитывают с учётом первичных и вторичных факторов. Сюда относятся материал изготовления, температура теплоносителя, площадь теплообмена, схема подключения прибора, его местоположение и др. Если батарея представляет собой несколько секций или не разборный панельный прибор, то мощность рассчитывается и указывается производителем сразу на всё изделие.

Какие радиаторы отопления лучше по теплоотдаче. Теплоотдача радиаторов отопления — таблица сравнения чугунных, биметаллических, алюминиевых и стальных батарей

Как рассчитать теплоотдачу радиаторов отопления на квадратный метр

В сопроводительной документации потребитель найдёт тепловую мощность одной секции или целой панели определённых габаритов. Данные параметры довольно относительные и на 100% доверять им не стоит. Они требуют дополнительной доводки до реальных величин. Чтобы это выяснить, необходимо сделать расчёт теплопроводности радиатора.

Прежде нужно избавиться от такого распространённого мнения, что алюминиевые батареи обладают самой высокой теплоотдачей по причине характеристики цветного металла. Сразу стоит возразить, что батареи изготавливают не из чистого алюминия, а из его сплава с кремнием – силумина, показатели которого значительно ниже.

Отчасти то же самое можно сказать о стальных, биметаллических и чугунных радиаторах. Указанные параметры мощности в паспорте отопительного прибора соответствуют истине, когда разница между средней температурой теплоносителя и температурой воздуха в помещении составляет 700С. Такое явление называется температурным напором и обозначается знаком – Δt. Расчёт производят по формуле:

Если следовать логике производителя, то результат расчёта должен равняться 70 градусам. Тогда, как среднюю температуру теплоносителя, можно рассчитать по формуле:

Например, основываясь на заявленной изготовителем тепловой мощности одной биметаллической секции – 200 Вт, Δt = 700С, средней комнатной температуре – 220С, получим результат:

С учётом нормативной разницы в 20 градусов между подачей и обраткой определяют их значение по отдельности:

tподачи= (184 + 20)/2 = 1020С

tобратки= (184 — 20)/2= 820С

Настоящий расчёт теплоотдачи показывает, что одна секция способна выдать 200 Вт при условии, что вода в подающей трубе должна кипеть, а в выпускной патрубок теплоноситель будет покидать с температурой 82 градуса.

Такое явление на практике просто невозможно. Дело в том, что бытовые водонагревательные котлы не способны нагреть воду выше 80 градусов. Даже при этих максимальных условиях, теплоноситель войдёт в радиатор с максимальной температурой около 770С, а Δt составит примерно 400С. Отсюда делают вывод, что реальная теплоотдача одной секции биметаллического радиатора будет не 200, а всего 100 Вт.

Чтобы упростить расчёт, можно воспользоваться таблицей теплоотдачи с понижающими коэффициентами. Для этого по вышеуказанной формуле, используя запланированную температуру в доме и теплоносителя, рассчитывают Δt.

Таблица значений понижающих коэффициентов

Таблица 1.

По таблице находят соответствующий коэффициент и умножают его на паспортную величину тепловой мощности 1 секции биметаллического радиатора. То, есть в рассматриваемом случае на обогрев 1 м2помещения придётся теплоотдача в размере 200 Вт х 0,48 = 96 Вт.

Для обогрева 10 м2площади потребуется приблизительно 1 кВт тепловой мощности, а нужное количество секций будет равно 1000/96 = 10,4 штук. Если в помещении два окна, то следует установить под ними две батареи по 10 и 11 секций каждая.

Нормы отпуска тепловой мощности

Во время проектирования систем теплоснабжения зданий и сооружений руководствуются нормативным документом СП 60.13330.2016. Свод правил регламентирует, в том числе, разработку систем внутреннего теплоснабжения в помещениях вновь возводимых и реконструируемых зданий и сооружений. СП был разработан на основе требований СНиПов ГОСТ 30494-2011 и ГОСТ 32415-2013. На их основе была принята норма отпуска тепловой мощности в размере 1 кВт для помещения площадью 10 кв.м., с высотой потолка до 3 метров, одной наружной стеной и одним окном.

При корректировке первоначальных условий обогрева помещения в ту или иную сторону (большая или меньшая площадь, другое количество окон и др.) для точного определения номинальной теплоотдачи в расчёт вводят поправочные коэффициенты:

К1 – строение окон

  • двойная рама – 1,27;
  • стеклопакет двойной – 1,0;
  • стеклопакет тройной – 0,85.

Биметаллический радиатор размер секции. Размеры биметаллических радиаторов отопления

Современный рынок изобилует ассортиментом батарей для систем отопления. Следовательно, у покупателей нередко возникают сложности с выбором. Какой материал предпочесть? Сколько секций понадобится? Какие размеры оптимальны?

    В этой статье мы рассмотрим параметры самых популярных радиаторов отопления – биметаллических. Научимся также выполнять расчет числа секций и ознакомимся с основными критериями выбора отопительных устройств.

    Размеры батарей разных брендов

    Параметры биметаллических радиаторов такие же, как и алюминиевых отопительных устройств. Они определяются  расстоянием между входным и выходным отверстиями. При вычислении размеров учитывают не полностью всю конструкцию. Чтобы определить, какой будет высота биметаллического радиатора, необходимо к межосевому значению (указывается в характеристиках к приборам) добавить 80. При этом учитывайте, что межосевое расстояние бывает трех видов: 200, 350 и 500 мм.

    В целом можно назвать стандартные размеры биметаллических радиаторов:

    •  длина — 80 мм;
    • глубина – 75-100 мм;
    • высота – 550-580 мм.

    Таким образом, для определения полной высоты прибавляйте к заданному значению 80. Это позволит не ошибиться при расчетах.

    А теперь посмотрим размеры биметаллических батарей разных брендов:

    Бренд

    Модель

    Высота х глубина х ширина

    Алтермо

    Рио

    500 х 80 х 80



    Торино

    500 х 78 х 80

    GLOBAL

    Style 500

    500 х 80 х 80



    Style Extra 350

    350 х 80 х 80

    SIRA

    CONCURRENT 350

    350 х 85 х 80



    GLADIATOR 500

    500 х 80 х 80

    Теплоприбор

    БР1-500

    551 х 90 х 80



    БР1-350

    400 х 90 х 80

    Как видите, стандартной остается длина – 80 мм. А вот глубина и высота уже различается у продукции разных брендов.

    Расчет количества секций

    Нельзя устанавливать батареи  из биметалла наобум. Важно точно знать количество секций, поскольку от этого зависит эффективность отопления помещений и рациональность расхода ресурсов. Если в комнате слишком холодно или чрезмерно жарко (при условии исправной работы системы), с большой вероятностью допущены ошибки при расчете секций. Лучше сразу все выполнить верно.

    Мощность 1 секции прямо зависит от размеров биметаллической батареи. Если межосевое расстояние составляет 350 мм, значение будет около 0,14 кВт. При расстоянии 500 мм – 0,16-0,19 кВт. Есть общепринятый стандарт, согласно которому для обогрева 1 м2 помещения нужно не менее 0,1 кВт. С учетом этого для расчетов применяется формула: площадь комнаты х 100 / мощность 1 секции. В результате расчетов получим оптимальное количество элементов батареи из биметалла.

    Посмотрим на примере: есть помещение размером 18 м2. Планируем покупать биметаллический радиатор «Теплоприбор» БР1-500 с мощностью 185 Вт (1 секция).

    Имеем: 18 х 100 / 185 = 9,7.

    Округляем и получаем ровно 10 секций.

    Обратите внимание. Одного лишь расчета по формуле недостаточно. Необходимо брать во внимание множество косвенных факторов, как средняя температура на улице зимой, этаж, роза ветров и т. д. Если выполнить серьезные расчеты с учетом всего этого, погрешность формулы может доходить до 50%.

    Советы по выбору биметаллических батарей

    С размерами и расчетом разобрались. Теперь другой вопрос: что еще учитывать при выборе биметаллических радиаторов?

    Обратите также внимание на:

  1. Параметр предельного давления, которое выдерживает радиатор из биметалла. В централизованных системах отопления постоянно происходят гидроудары, перепады давления. Качество теплоносителя тоже оставляет желать лучшего. Старайтесь покупать биметаллические батареи, которые выдерживают скачки давления до 15 атм и более. В частных домах подобной проблемы нет, поэтому сюда можно поставить радиаторы с чуть меньшим показателем.
  2. Емкость секции. Если емкость маленькая, значительных объемов теплоносителя не понадобится. Это позволяет экономить воду и топливо. Но стоит учитывать, что малый объем секции может привести к быстрому загрязнению прибора отопления. В такой ситуации важно установить фильтры грубой и тонкой очистки, чтобы проблемы не появилось. Разумеется, это актуально для автономной системы.
  3. Производитель. Выбирайте продукцию проверенных брендов, которые положительно зарекомендовали себя на рынке отопительных приборов. Причем не обязательно это должны быть импортные биметаллические радиаторы. Многие отечественные производители выпускают качественные батареи с хорошим гарантийным сроком.

Правильный расчет и выбор биметаллических радиаторов позволит вам организовать действительно эффективную систему отопления. Подойдите к вопросу внимательно, и это обязательно окупится.

Мощность радиатора отопления. Как расчитать мощность радиаторов отопления

Отправляясь в магазин за радиаторами, можно всецело положиться на квалификацию продавца и приобрести их столько, сколько он скажет. Но, как Вы понимаете, зарплата этого человека напрямую зависит от количества проданных единиц товара. Поэтому ниже будет приведен расчет, который либо вообще избавит Вас от чужих советов, либо позволит перепроверить их в случае, если Вы засомневались.

Произведем расчет мощности радиаторов отопления на конкретных числах. Предположим, необходимо обогреть комнату в 14 квадратных метров и высотой 3 метра. Первым делом необходимо узнать объем помещения. Он рассчитывается следующим образом:

14 кв. м. х 3 м. = 42 куб. м.

Для дальнейших расчетов полезно знать следующее. Чтобы обогреть один кубический метр квартиры в строении стандартной постройки необходимо затратить 41 Ватт тепловой мощности. Это условие справедливо для климата европейской части России (в том числе, и для городов Москва и Нижний Новгород), а также Беларуси, Молдавии и Украины.

Значит, для определения необходимой мощности нужно перемножить объем помещения на этот норматив, т. е. на 41 Ватт: 42 х 41 Вт = 1722 Вт. Полученный показатель — количество тепла, которое должны отдать радиаторы, чтобы обогреть предполагаемое помещение.

В соответствии с проведенными вычислениями, владельца предполагаемого помещения вполне устроит отопительное устройство мощностью 1700 Вт (округление 1722 лучше производить в меньшую сторону).

Чтобы уже полностью быть уверенным, можно увеличить полученную мощность процентов на 20. На случай особо холодных зим, так сказать. Получим: 1700 х 1,2 = 2040. Округлим эту цифру в меньшую сторону. Таким образом, для гарантированного тепла в особо холодную зиму понадобится радиатор мощностью 2 кВт.

Далее нужно понять, сколько секций необходимо, чтобы обеспечить полученную величину мощности. Сделать это не менее просто. На упаковке (или во вкладыше) всякого радиатора имеется информация о его тепловой мощности. Под нею понимают то количество тепла, которое отдаст радиатор в процессе охлаждения с температуры нагрева до 20 градусов Цельсия (средняя комнатная температура). Зная, что одно ребро биметаллического или алюминиевого радиатора обладает мощностью порядка 150 Вт, рассчитаем необходимое количество ребер: 2000. 150 = 13,3 шт. Следовательно, радиатора с 13-тью ребрами будет достаточно.
