Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

• согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
• столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.

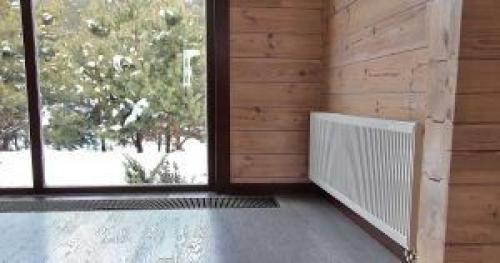

• если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Снип по монтажу систем отопления.

Настоящий свод правил разработан в целях обеспечения требований Федерального закона от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" . Кроме того, применение настоящего свода правил обеспечивает соблюдение требований Федеральных законов

• от 23 ноября 2009 г. N 261-ФЗ "Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" .

1 Область применения

1.1 Настоящий свод правил распространяется на проектирование систем внутреннего тепло- и холодоснабжения, отопления, вентиляции и кондиционирования воздуха в строящихся, реконструируемых или капитально ремонтируемых зданиях, общественных, высотой не более 50 м и жилых зданиях, высотой не более 75 м, включая многофункциональные здания и здания одного функционального назначения.

1.2 Настоящий свод правил не распространяется на системы отопления, вентиляции и кондиционирования воздуха защитных сооружений гражданской обороны; сооружений, предназначенных для работ с радиоактивными веществами, источниками ионизирующих излучений; объектов подземных горных работ и помещений, в которых производятся, хранятся или применяются взрывчатые вещества; специальных нагревающих, охлаждающих и обеспыливающих установок и устройств для технологического и электротехнического оборудования; аспирации, пневмотранспорта и пылегазоудаления от технологического оборудования и пылесосных установок; на здания и помещения сельскохозяйственного и производственного назначения, в которых параметры микроклимата и воздухообмен задаются технологическими требованиями, а также на здания и сооружения, относящиеся в соответствии с к особо опасным объектам.

Настоящий свод правил разработан в целях обеспечения требований Федерального закона от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений". Кроме того, применение настоящего свода правил обеспечивает соблюдение требований Федеральных законов.

Область применения

1.1 Настоящий свод правил распространяется на проектирование систем внутреннего тепло- и холодоснабжения, отопления, вентиляции и кондиционирования воздуха в строящихся, реконструируемых или капитально ремонтируемых зданиях, общественных, высотой не более 50 м и жилых зданиях, высотой не более 75 м, включая многофункциональные здания и здания одного функционального назначения.

1.2 Настоящий свод правил не распространяется на системы отопления, вентиляции и кондиционирования воздуха защитных сооружений гражданской обороны; сооружений, предназначенных для работ с радиоактивными веществами, источниками ионизирующих излучений; объектов подземных горных работ и помещений, в которых производятся, хранятся или применяются взрывчатые вещества; специальных нагревающих, охлаждающих и обеспыливающих установок и устройств для технологического и электротехнического оборудования; аспирации, пневмотранспорта и пылегазоудаления от технологического оборудования и пылесосных установок; на здания и помещения сельскохозяйственного и производственного назначения, в которых параметры микроклимата и воздухообмен задаются технологическими требованиями, а также на здания и сооружения, относящиеся в соответствии с к особо опасным объектам.

Высота установки радиаторов отопления снип. Нормы установки батарей

Установка отопления загородных домов

Организация отопления необходима в любом загородном доме, и каждый этап этой работы должен быть выполнен с соблюдением всех технических требований. Поэтому и правильная установка радиаторов отопления очень важна, невыполнение принципиальных требований приведет к нарушению технологии и снизит эффективность работы системы.
При установке радиаторов отопления в Москве и других регионах нужно помнить не только о правильном методе соединения приборов, но и о верном подборе типа отопительного оборудования.

Схемы установки батарей отопления

Перед тем как приступать к установке, нужно определиться со схемой подключения. Существуют следующие варианты установки радиаторов отопления:

1. Боковое подключение – сегодня наиболее востребованное, так как с его помощью можно достигнуть наибольшей теплоотдачи. В этом случае подводящая линия подключается к верхнему патрубку, а отводящая труба – к нижнему. При несоблюдении этого правила установки батарей отопления мощность, а вместе с ней и эффективность, системы снизится.
2. Диагональное подключение отлично подходит для длинных радиаторов, так как позволит равномерно прогреть батарею. В этом случае с одной стороны подводящая труба подключается к верхнему патрубку, а с другой стороны отводящая – к нижнему. При подаче теплоносителя через нижний патрубок мощность уменьшается на 10%.
3. Нижняя схема подключения используется в том случае, если система отопления проходит под полом. Если сравнивать с боковым подключением, то такой метод уменьшает теплоотдачу на 5-15%.

Установка батарей отопления: инструкция

После выбора типа подключения можно приступать к монтажу батарей, с учетом рекомендаций СНИП. Кроме того, при установке радиаторов отопления инструкция, прилагаемая заводом-изготовителем также должна приниматься во внимание, так как при несоблюдении правил установки радиаторов отопления право на гарантийное обслуживание будет потеряно, и решать проблемы неисправностей придется самостоятельно.

По нормам установки радиаторов отопления возможен монтаж, не снимая защитной пленки, так вы убережете приборы от грязи и пыли, а также от царапин при монтаже. Установка радиаторов отопления СНиП предполагает соблюдение следующих отступов.

1. По нормам установки батареи от нижней части ниши или подоконника требуется отступить 100 мм, если расстояние будет меньше ¾ глубины батареи, то тепловой поток будет меньше и затруднится доступ нагретого воздуха в комнату.

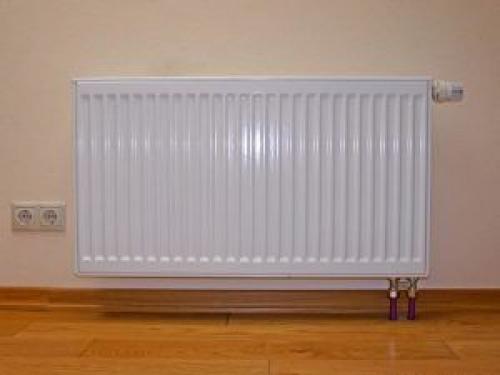

Высота установки радиаторов отопления должна составлять 120 мм от пола до низа батареи, если отступ будет меньше 100 мм, то теплообмен будет затруднен, и уборка пола в этом участке также будет вызывать трудности. В том случае, если отступ превысит 150 мм, то перепад температур по высоте будет сильно увеличен, особенно это будет заметно в верхней части комнаты.
2. Правильная установка батарей отопления предполагает наличие отступа от плоскости стены не меньше 20 мм. При установке батареи вплотную к стене или с зазором меньше 20 мм, теплоотдача будет ухудшаться, а на верхней части радиатора будет возникать пылевой след.

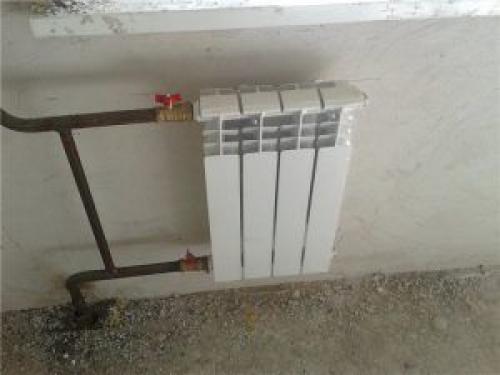

Установка радиаторов отопления фото,
СНиП также регламентирует порядок монтажа отопительных приборов.

1. Сначала производится разметка место под кронштейны (не менее 3).
2. Далее происходит укрепление кронштейнов при помощи цементного раствора или дюбелей.
3. Установка крана Маевского, заглушек, переходников и т.д.
4. Потом приступают к установке радиаторов.
5. Далее соединяют батареи с трубами отопительной системы.
6. После этого производится установка воздухоотводчика, по СНиП он должен быть автоматическим.
7. В последнюю очередь радиаторы освобождают от защитной пленки.

Если придерживаться этих правил, радиаторы обеспечат тепло в помещении в холодное время года и прослужат долго.

Расстояние от радиатора до стены сп. Нормативы

Соблюдение нормативов СНиП при замене батарей в квартире многоквартирного дома с центральной системой отопления обязательно. Это связано с тем, что при проектировании дома были учтены все условия его эксплуатации, включая экономичное тепловое обеспечение.

Согласно установленным стандартам для кирпичного или панельного дома, следует соблюдать следующие требования. Расстояние от пола до батареи или радиатора должно быть в пределах 80–140 мм. Меньшая высота может создать проблемы при уборке под устройством и привести к накоплению пыли, что неблагоприятно для здоровья людей. Большее расстояние сократит полезную зону обогрева.

Расстояние между батареей и подоконниками должно быть 100–120 мм. Уменьшение этой дистанции приведет к ухудшению эффективности батареи отопления, так как ограничит конверсию воздушных масс.

Не рекомендуется устанавливать радиаторы отопления от стены более чем на 30–50 мм. Такое расстояние препятствует эффективной конверсии и может вызвать скопление грязи, которая будет сложно удалить.

На кухне, радиатор следует устанавливать точно по центру проема окна. Это позволит создать тепловой экран в районе окна и сохранить эстетичный вид комнаты.

Существуют несколько схем подключения радиаторов в единую тепловую систему. Они включают:

— Боковое подключение, при котором вода поступает в верхнюю часть батареи и выводится из нижней части с той же стороны. Эта схема обеспечивает максимальную тепловую отдачу.

— Диагональное подключение, который рекомендуется для больших размеров радиатора. Вода поступает через верхний патрубок и выводится через нижний патрубок с противоположной стороны.

— Схема с нижним подключением, также известная как «Ленинградка», используется при монтаже скрытых труб под полом. При этом горячая вода подается через нижний патрубок.

Если трубы подвода тепла находятся в черновой стяжке, следует учитывать возможность значительных тепловых потерь из-за контакта с бетоном и перекрытием потолка нижнего этажа.

Установка радиаторов отопления расстояние от пола. Как подбирать батареи для помещения

Объема батарей должно хватать на обогрев помещения

Отопительная система является непростой конструкцией, поэтому она в целом и отдельные ее элементы, такие как радиаторы отопления и трубы, требуют правильной установки и соответствующего выбора изделия, подходящего под определенное помещение.

Относительно батареи отопления существуют рекомендации по подведению трубопроводов, высоте размещения радиаторов (соблюдая расстояния от пола) и их правильному расположению.

Как правило, радиаторы устанавливают в местах наибольших теплопотерь

Что касается выбора места установки радиаторов, то, как правило, это места с самыми большими теплопотерями. Практически во всех домах или квартирах такими местами являются окна и двери независимо от применения новых технологий. Над дверью не всегда возможно установить радиатор, поэтому их часто монтируют под окнами.

Чтобы не происходило отсырения стены под окном, и теплый воздух равномерно распределялся по нижней части помещения, а затем поднимался вверх, необходимо, чтобы размеры отопительного радиатора составляли 70-75% окна в этой комнате.

Маленький обогреватель не будет давать значительной теплоотдачи, и в помещении не будет хватать обогрева.

Правила установки радиаторов

Если радиатор находится под окном, то установите его строго посередине

Для обогревателей не только размер является эталонным требованием, но и существует ряд других рекомендаций, которые следует соблюдать как при выборе нагревательного элемента, так и при выполнении монтажных работ.

К таким требованиям относятся:

• нагревательный прибор должен быть установлен строго посередине окна, одинаково равноудаленным от краев;
• высота установки радиаторов от пола не должна превышать 15 см, иначе будут образовываться холодные зоны над полом, а если опустить обогреватель ниже 8-10 см от пола, то производить уборку под таким устройством будет проблематично;
• от подоконника радиаторы должны стоять на расстоянии 12-18 см, если устройство поставить ближе, то может быть потеря мощности обогревателя из-за притока холодного воздуха из оконного проема;
• расстояние от задней стенки прибора до настенного покрытия должно быть 3-7 см, это необходимо для правильной конвекции воздуха.

Следует помнить, что если радиатор максимально приблизить к стене, то промежуток будет являться «сборщиком пыли», и к тому же устройство в период отопления способно не только испортить наружную стеновую отделку (обои), но и разрушить стеновую конструкцию – гипсокартонную плиту.
