Как правильно установить алюминиевый радиатор отопления. Комплектующие и особенности монтажа

Как правильно установить алюминиевый радиатор отопления. Комплектующие и особенности монтажа

Алюминий совместим не со всеми металлами. Для него не подходят детали и трубы из меди, этот металл следует полностью исключить. Запрещен монтаж металлопластиковых труб, они не выдерживают сильного давления. При варианте установки алюминиевого радиатора отопления в квартире, чтобы он смог выдержать перепады давления централизованной системы отопления, используют трубы из металла. Стальные трубы должны быть с противокоррозийной обработкой, это увеличит срок их службы.

В автономных системах обогрева допустимо использовать полимерные трубы.

Комплектующие, изначально предусмотренные производителем:

• Настенные крепления;
• Уплотнители;
• Клапаны для выпуска воздуха из радиаторов, предотвращающие коррозию;
• Радиаторные заглушки;
• Напольное крепление.

Для работы еще понадобятся фум-лента и динамометрический ключ.

Самостоятельный монтаж батарей из алюминия должен производиться, четко следуя прилагаемой к прибору схемы сборки-разборки. Если не уверены в своих силах, то доверьте это квалифицированному специалисту.

В первую очередь нужно произвести упаковку батареи – соединить приобретенные секции со всеми пробками и клапанами. Прикрепить терморегулятор и отводы, все вентили. Все соединения должны быть оптимально затянуты, строго по прилагаемой документации, чтобы не допустить риска срыва резьбы или протечки. Нельзя проводить зачистку алюминия абразивами при наращивании секций и монтаже переходников – это спровоцирует утечку теплоносителя.

Внимание! У воздушных клапанов после прикручивания выпускные головки должны смотреть вверх.

Подсоединение алюминиевого радиатора проводится одним из способов:

• Диагональное подключение, является самым энергоэффективным, при котором батарея отдает тепло от горячей воды. Трубу с входящим потоком подключают к верхнему штуцеру, а отводящую – к расположенному с обратной стороны радиатора, такой способ применяется в двухтрубных и однотрубных системах отопления. Недостаток – такое решение впишется не в каждый дизайн.
• Боковое подключение. Не самый эффективный способ: труба с подачей хладагента присоединяется к боковому штуцеру, обратка – к параллельному нижнему, обратный порядок подключения снизит теплоотдачу в половину.
• Нижнее подсоединение – для эстетики вида помещения все трубы прячутся под пол или за стеной. Патрубки для присоединения труб располагают в нижней части батареи. Устанавливаются на напольные кронштейны с единичным крючком на стене для поддержания равновесия.

Обогреватели крепят либо к стене, либо к полу. Определившись с местом установки, к стене монтируют кронштейны, просверлив отверстия перфоратором, и используя дюбеля. При монтаже выдерживаем расстояние от стены до батареи в 5 см.

Установка радиаторов отопления. Монтаж и подключение радиаторов отопления своими руками

Что необходимо для монтажа

Кран Маевского или автоматический воздухоотводчик

Заглушка

Запорная арматура

Где и как разместить

Крепление к стене

Крепление к полу

Как правильно установить

Варианты обвязки радиаторов отопления

Обвязка при диагональном подключении

Обвязка при одностороннем подключении

Обвязка при седельном подключении

Заключение

В инструкции написано, что установку радиаторов должны выполнять специалисты. Кто-то экономит на вызове профессиональных монтажников и делает все сам. Несмотря на то, что для мужчины с руками, не существует невыполнимых задач, эта статья не для того, чтобы вы прочли и взялись за самостоятельную установку радиаторов отопления. Она для того, чтобы вы задумались: а сможете-ли сделать это сами.

Здесь всего лишь малая часть того, что надо знать при монтаже системы.

что необходимо для монтажа

для установки секционного радиатора понадобятся комплектующие и инструменты. в набор необходимых для работы элементов входят:

• комплект установочный;
• комплект терморегулирующий;
• герметик-гель;
• дрель со сверлами по бетону;
• разводной или гаечные ключи с открытым зевом;
• ацетон для обезжиривания;
• строительный уровень;
• чистая ветошь;
• рулетка;
• карандаш или маркер.

Компания STOUT предлагаетдля подключения.

К обязательной арматуре, применяемой для монтажа радиаторов относятся:

1. Устройство для выпуска воздуха – кран Маевского.
2. Заглушка.
3. Запорная арматура.

Рассмотрим более подробно важные составляющие элементов отопления.

Кран Маевского или автоматический воздухоотводчик

Кран Маевского или устройство для спуска воздуха оборудован игольчатым клапаном. Это замена обычным водопроводным вентилям, которые когда-то ставили в чугунные батареи.

Альтернатива крану – автоматические устройства. Воздухоотводчики бываютиподключения,о ивыпуска воздуха.

Рис. Автоматические воздухоотводчики (краны Маевского)

Кран для воздухоотведения устанавливается в верхней точке алюминиевого или биметаллического радиатора в местах, где вероятно скопление воздуха, вызывающего завоздушивание системы. Для того, чтобы воздухоотводчик можно было без лишних проблем демонтировать, перед ним устанавливают запорный отсечной вентиль. Воздух спускается автоматически, но для этого надо на пару витков открутить защитный колпачок.

заглушка

заглушку ставят на последний четвертый выход батареи, не задействованной входным и выходным трубопроводом и краном маевского. заглушка может быть изготовлена из никелированной и обычной латуни сирезьбой. на сайте компании stout можно найти.

запорная арматура

к элементам запорной арматуры относятся запорные вентили или шаровые краны. вентили могут быть регулируемыми. устанавливаются на притоке и на обратке из батареи. при необходимости вентилем перекрывают поступление теплоносителя к батарее. шаровым краном можно только отключить радиатор. настраивают теплоотдачу регулируемым вентилем.

где и как разместить

эффективная работа отопления в комнате зависит от правильности монтажа батарей. расстояние от радиатора до подоконника окна в комнате должно быть не менее 100 – 120 мм. от радиатора до пола в пределах 80 – 120 мм. от стены радиатор должен быть на расстоянии 30 – 50 мм.

Крепеж должен быть как минимум на три кронштейна, симметрично окну, при этом учитывается, что длина радиатора должна быть 70 или 80% от ширины окна. Кронштейны поддерживают его сверху и снизу.

Крепление к стене

Для того, чтобы радиатор в комнате выглядел красиво и не заваливал свои стороны вправо или влево наносим разметку.

Чертим вертикальную ось, затем, используя строительный уровень, проводим горизонтальную линию по уровню трубы от стояка.

Следующий этап разметки: определяем места, где будут размещены крепления. По вертикали они должны располагаться между секциями.

Перед установкой обезжириваем резьбы арматуры. Особенно это важно, если фитинг не новый.

Диагональ — это способ, который возможен для подключения любого радиатора, в том числе с максимальным количеством задействованных секций. Верх-низ – это самая эффективная схема подключения. Однако, подобный метод рекомендован для подключения именно длинных моделей на 2,5 метра.

Этот вид подключения эффективен примерно на 85–90%. Обосновать недостаток эффективности можно наличием паразитных потоков, которые мешают друг другу и коэффициент затекания недостаточный.

Как правильно подключить алюминиевый радиатор отопления. Монтаж радиаторов отопления своими руками: в доме или квартире, схемы обвязки

Чтобы произвести самостоятельный монтаж радиаторов отопления, предварительно нужно разобраться в особенностях установки различных видов батарей (алюминиевые, стальные, биметаллические и т.д.), определить какие инструменты и материалы нам понадобятся, изучить правила навески, схемы обвязки и другие аспекты этого на первый взгляд простого дела.

Как учесть все нюансы монтажа батарей отопления определённых моделей и не допустить ошибок – обо всём этом речь пойдёт ниже.

Монтаж батарей отопления весьма ответственная задача для застройщиков. Успешное её решение зависит от многих факторов, начиная от типа отопительной системы, теплотехнического расчёта помещений здания и заканчивая правильным выбором вида батарей и схемами их подключения.

Существует множество вариантов установки радиаторов отопления.

Это зависит от типа подводки трубопроводов с теплоносителем, обвязки приборов обогрева и даже от материала ограждающих конструкций.

Современный рынок теплотехники в России заполнен обширным ассортиментом радиаторов отопления различного класса, конструкции, размеров. В каждом конкретном случае, будь то замена старых батарей или подключение радиаторов отопления в новостройке, монтировать приборы нужно строго следуя инструкциям, разработанным на основе нормативной документации – СНиП. При определённых навыках правильно смонтировать систему отопления квартиры или частного дома вполне сможет своими руками сам владелец жилья.

Особенности установки различных видов радиаторов

Приборы для обогрева помещений по материалу изготовления подразделяются на несколько видов, каждые из которых имеют свои особенности установки. Давайте перечислим их:

• алюминиевые;
• стальные;
• биметаллические;
• чугунные;
• медные;
• пластиковые.

Алюминиевые

Отопительные алюминиевые батареи считаются моделями бюджетной линейки. Корпуса водяных обогревателей изготавливают методом экструзии, то есть вдавливанием расплавленной массы металла в форму под давлением. В результате получают лёгкие неразборные цельные конструкции с проточными каналами внутри. Поверхности изделия подвергаются анодному оксидированию, что создаёт на алюминии прочную защитную плёнку.

К особенностям установки батарей отопления следует отнести сложность подсоединения алюминиевых патрубков к сети теплоснабжения, состоящей из стальных труб.

Дело в том, что прямой контакт алюминия со сталью приводит к возникновению разрушительных процессов в цветном металле.

Чтобы этого не происходило, подключение приборов осуществляют посредством прикручивания специальных переходных муфт для подсоединения к трубам с теплоносителем. Также используют запорные краны с бронзовыми патрубками.

Стальные

Отопительные приборы из стали, обладая такими же качествами теплоотдачи, как у чугунных «собратьев», весят намного меньше и нагреваются в два раза быстрее. Они бывают двух видов – это монолитные панели и секционные трубчатые батареи.

Трубчатые модели по своей конструкции «копируют» чугунные изделия. Они также состоят из секций. Особенностью установки стальных радиаторов отопления является то, что всегда можно увеличить или уменьшить количество регистров в одном приборе, заменить вышедший из строя треснувший или засорившийся элемент на новый сегмент.

Биметаллические

Название изделия говорит о том, что структура корпуса представлена двумя металлами. Основой биметаллического радиатора является стальной трубчатый каркас, где две горизонтальные трубки (коллекторы) соединены между собой вертикальными каналами.

Вся конструкция завёрнута, как конфета в обёртку из алюминиевого кожуха. Такое решение строения радиатора было вызвано тем, чтобы использовать высокие теплотехнические характеристики алюминия максимально эффективно, не допуская его контакта с агрессивным теплоносителем.

Монтаж биметаллических приборов может выполнить своими руками домашний мастер, придерживающий всех пунктов инструкции. Её, как правило, поставляют практически все фирмы-изготовители вместе со своей продукцией. Из-за простоты монтажа биметаллическими радиаторами чаще всего производят замену старых батарей отопления, не меняя расположение подводящих трубопроводов с горячей водой. Сгоны или переходники позволяют соединять радиатор с трубой отопительного контура без сварки.

Чугунные

Первые батареи отопления были изготовлены из чугуна. На сегодняшний день этот металл не потерял своей актуальности в производстве отопительных приборов. Современные чугунные радиаторы выполняют в стильном дизайне, ими дополняют роскошные интерьеры особняков и зрелищных учреждений.

В России сохранилось производство чугунных батарей в их традиционном виде. Они дёшевы и неприхотливы в эксплуатации. Их устанавливают на производстве и общественных помещениях различного назначения, где внешний вид приборов не имеет значения.

Благодаря секционной конструкции, батарею можно собирать из различного количества регистров, начиная от 2 шт. В радиаторе можно изъять или добавить секцию. Таким образом, корректируют производительность обогревающих приборов или ремонтируют их.

Ошибки при установке радиаторов отопления. Чем грозит неправильный монтаж батарей отопления

На чтение 2 мин

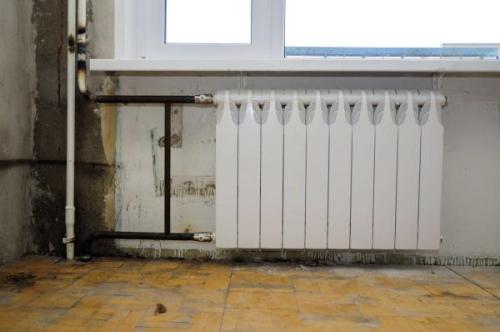

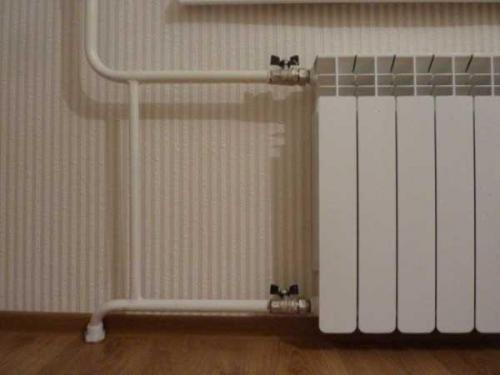

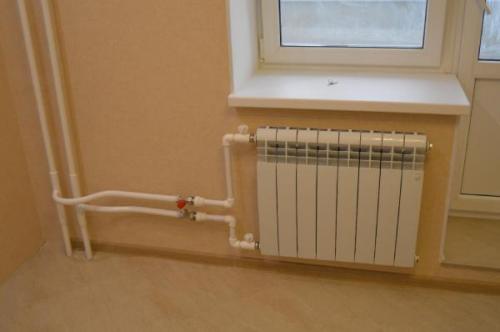

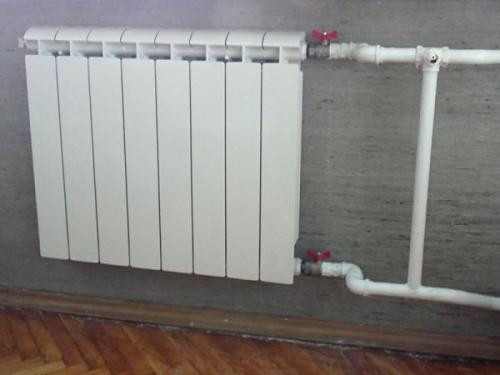

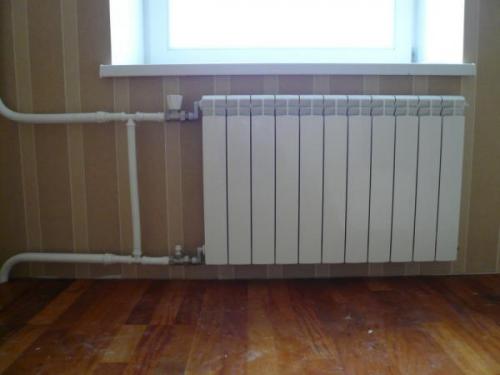

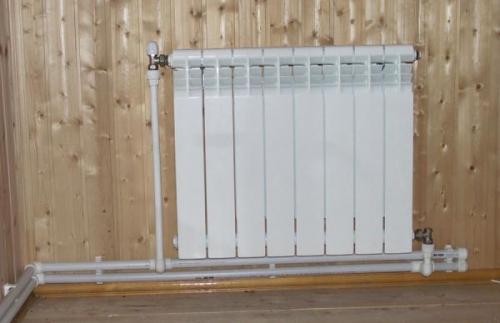

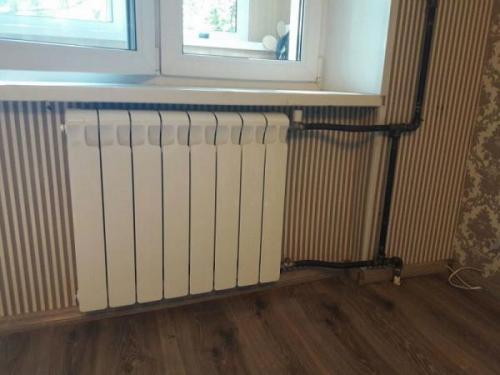

Неопытные строители в ряде случаев допускают ошибки при монтаже батарей отопления. Главный грубый просчет, совершаемый при выполнении этой работы, заключается в неправильном выборе направления потока носителя тепла в трубах. Зачастую трубу, по которой подается теплоноситель, подсоединяют к нижнему штуцеру теплообменного узла, тогда как обратную трубу подсоединяют к верхнему штуцеру. Из-за этого возникает целый ряд пагубных последствий, в том числе:

• нарушение процессов циркуляции теплоносителя, что ведет к снижению эффективности функционирования отопительной системы;
• нарушение хода отведения носителя тепла из радиатора, в результате чего одна его половина нагревается, а другая – нет;
• появление вероятности разрушения верхней части батареи;
• снижение коэффициента полезного действия, невозможность полноценной теплоотдачи в связи с недостаточной заполненностью батареи теплоносителем.

В неправильно присоединенном радиаторе носитель тепла проникает внутрь сквозь нижний патрубок. В этом случае он не может обеспечить прогревание всех секций, чем и объясняется значительное снижение эффективности отопительной системы в сравнении с грамотной установкой батарей.

При правильном монтаже радиатора нагретый теплоноситель после прохождения через регулятор попадает его в верхнюю часть, а затем благодаря давлению – и в нижнюю часть. В результате заполняется весь полезный объем секций, что обеспечивает максимальную теплоотдачу отопительной системы.

Правильная установка отопительных батарей гарантирует поступление нагретого теплоносителя сверху и обеспечивает его прохождение по верхнему коллектору. Качественный нагрев достигается за счет диагонального подсоединения батарей.

Чтобы исправить ошибки, допущенные при монтаже радиаторов отопления, нужно выполнить следующие действия:

• отсоединить подающие трубы от штуцеров;
• произвести корректировку схемы отопительной системы таким образом, чтобы подача теплоносителя осуществлялась через верхнюю трубу, а его обратное перемещение – через нижнюю;
• подсоединить элементы к теплообменнику;
• включить подачу и проверить работу системы.

Неэффективность функционирования отопительной батареи может быть обусловлена многими факторами. При наличии такой проблемы нужно сначала понять, чем она вызвана, а затем принять соответствующие меры.

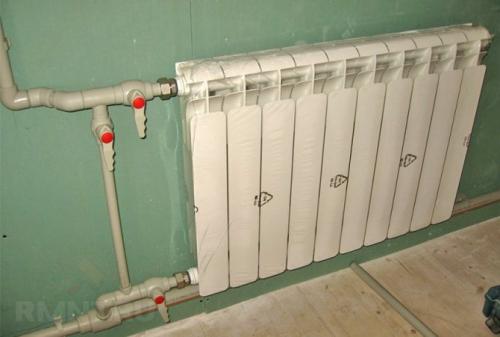

Как закрутить футорку в радиатор. Подключение к сети

Для самостоятельного подключения к пропиленовым трубам нужно иметь специальный паяльник.

Есть два варианта подключения:

1. Если радиаторный вентиль из пропилена, то его пластиковый патрубок соединяют пайкой непосредственно с подводкой. Затем с крана свинчивают металлический концевик «американки» и вкручивают его в футорку радиатора, используя для герметичности соединения подмотку из льна с пастой или ленту ФУМ. После чего «американку» опять собирают и затягивают ключом накидную гайку.

2. Если радиаторный вентиль металлический, то для подключения к пластиковой подводке используют муфту комбинированную разъёмную с внутренней резьбой. Такая муфта по принципу соединения аналогична металлической «американке», но накидная гайка находится на пластиковом концевике под пайку. Пластиковую часть муфты через соединительный фитинг припаивают к трубе подводки. Муфту разбирают, ответную металлическую часть навёртывают с подмоткой на корпус вентиля и затем собирают её опять, затягивая ключом накидную гайку.

1 — «американка»; 2 — шаровой вентиль; 3 — комбинированная разъёмная муфта; 4 — полипропиленовая соединительная муфта; 5 — полипропиленовая подводка

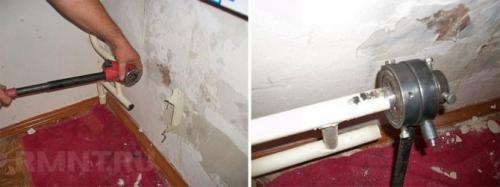

При подключении к металлической подводке также надо вначале шаровой кран или терморегулятор подсоединить к трубе. Владение навыками сварочных работ необязательно — подключение запорной арматуры к трубе можно сделать при помощи резьбового соединения. Для этого на обрезанной части подводки необходимо нарезать резьбу. Делают это при помощи клуппа. Комплект головок и оправки с одной или двумя рукоятками стоит довольно дорого, но можно купить только одну головку клуппа конкретного размера, а в качестве оправки с рукояткой использовать обычный газовый ключ. Последовательность работ будет выглядеть так:

• трубы подводки обрезают болгаркой под нужный размер, стараясь добиться, чтобы плоскость среза была перпендикулярной к оси трубы;
• зачищают конец трубы от ржавчины и с помощью напильника делают небольшую фаску;
• на рабочий участок трубы и резцы клуппа наносят смазку;
• насаживают головку на фаску;
• центрируют её относительно оси трубы;
• придерживая головку рукой, с помощью газового ключа начинают её проворачивать по часовой стрелке.

В итоге надо получить участок с резьбой размером, приблизительно равным длинной части стандартного сгона (например, для трубы 3/4 — 45 мм).

Затем на этот участок навинчивают контргайку (для Dу 3/4 её толщина равна 9 мм) и муфту (для Dу 3/4 её длина равна 36 мм). Совмещают входное отверстие шарового крана с подводкой и перегоняют муфту с подводки на резьбу корпуса крана (естественно, с использованием подмотки льна или ленты ФУМ). Затем на резьбу рядом с муфтой навёртывают подмотку и перегоняют контргайку.

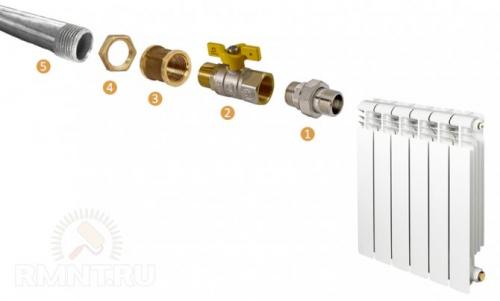

1 — «американка»; 2 — вентиль; 3 — муфта; 4 — контргайка; 5 — подводка с резьбой

Важно! Рукоятка крана должна быть выставлена вверх или наружу от стены, чтобы ею было удобно пользоваться. После того как запорный кран (или терморегулятор) жёстко и герметично соединены с подводкой, его через «американку» соединяют с футоркой радиатора

После того как запорный кран (или терморегулятор) жёстко и герметично соединены с подводкой, его через «американку» соединяют с футоркой радиатора.

Здравствуйте, уважаемые форумчане! У меня к вам вот такой вопрос: — как определить на батареях отопления, где левая, а где правая резьба? Чем они отличаются между собой? И можно ли это определить на батареях, когда пробка на чугунном радиаторе уже закручена?

Неправильная установка радиатора отопления. Что нужно знать о монтаже радиаторов отопления

В частном доме монтаж может выполнить хозяин. Даже если при запуске системы обнаружится течь, несложно отключить индивидуальное отопление для устранения недоделок. В многоэтажных домах всё сложнее. Если в местах стыка труб и радиаторов теплоноситель начнёт прокапывать спустя 2-3 недели после начала отопительного сезона, сложно отключить систему отопления всего дома. К тому же пострадают соседи из-за отсутствия отопления или из-за затопления.

Специалисты-сантехники знают, как правильно установить радиаторы отопления в квартире, поэтому лучше доверить выполнение этой работы им.

Даже если после запуска системы случится авария, они будут нести ответственность за произошедшее. Им придётся её устранить за собственные средства, а также оплатить ущерб, причинённый жильцам. Если осуществляемая мастерами установка радиаторов отопления цена на которую оказалась слишком высокой, потребителю не по карману, работу придётся делать самостоятельно. Для этого нужно ознакомиться с инструкцией, прилагаемой к новому отопительному прибору, изучить схему монтажа.

Перед тем, как выполнить монтаж радиаторы отопления своими руками, ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

расстояние от радиатора до пола должно быть не менее десяти сантиметров, до стены – 3-5 см, до подоконника – пять и более сантиметров;
• длина отопительного прибора должна составлять 50-75% ширины окна, под которым он крепится;
• центральная вертикальная ось батареи должна примерно совпадать с аналогичной осью окна. Допустимое отклонение составляет 20 мм. Эта норма не обязательная, а рекомендуемая;
также правильная установка радиатора отопления предполагает монтаж прибора в местах наибольшей циркуляцией воздуха (под окном, недалеко от дверей);
• допускается снизить расстояние от устройства до стены до 2,5 см, если покрыть её поверхность теплоотражающим экраном, который содержит слой фольги. Благодаря нему тепло будет отталкиваться от поверхности стены, а не поглощаться ею. В результате таких мер воздух прогреется сильнее, а экономия тепла составит до пятнадцати процентов.

После покупки радиатора отопления монтаж выполняется в зависимости от вида системы и схемы подключения.

Кран Маевского. Как работает кран Маевского

В классическом исполнении принцип работы крана Маевского является весьма простым – по своей сути, это кран, который призван пропускать или не пропускать воду, воздух и так далее. Да, он имеет немного непривычную конструкцию, но тем не менее он остается краном, и для того, чтобы через него начало что-то проходить (в данном случае воздух), его понадобится открыть.

Открывается воздушный кран Маевского тоже немного непривычно – если в случае со стандартным краном приходится поворачивать шарик или вентиль, то здесь, можно сказать, нужно выкручивать и закручивать небольшой винтик с конусной резьбой. Открутив его, вы освобождаете немного пространства, через которое начинает выходить воздух, а вслед за ним появляется вода, сигнализирующая о том, что воздух благополучно удален.

Немного поразмыслив над тем, как работает кран Маевского, непременно можно прийти к мысли, что его вполне реально заменить обычным краном – тем более что и у того и у другого приспособления установочная резьба полностью совпадает по всем параметрам. Да, это можно сделать, и альтернатива в виде обычного вентиля или шарового крана будет работать отлично, но…

• Стандартный кран имеет большое пропускное отверстие – там, где Маевского оставит на полу небольшую каплю, обычный вентиль нальет лужу.
• Стандартный кран (шаровой или вентиль) имеет большие размеры и, например, на батарее смотрится неэстетично.

Кроме того, в отоплении всегда много мусора, который может попасть под прокладку или шарик обычного крана, что не даст возможности остановить двигающуюся вслед за воздухом воду. Как пользоваться краном Маевского фото

Кроме того, в отоплении всегда много мусора, который может попасть под прокладку или шарик обычного крана, что не даст возможности остановить двигающуюся вслед за воздухом воду. Как пользоваться краном Маевского фото

Есть и другие причины, по которым не стоит устанавливать вместо крана Маевского обычную запорную арматуру. К примеру, наши любознательные дети по непониманию сути могут открыть его и получить ожог – в кране Маевского, а вернее в некоторых его интерпретациях, этот момент учитывается.
