Как установить алюминиевую батарею отопления. Устройство биметаллических батарей

Как показала практика последних лет, из перечисленного ряда радиаторов наиболее эффективными и надежными являются биметаллические модели. Они обладают явным преимуществом перед другими материалами, которые заключаются в:

  • высокой устойчивости к коррозии;
  • широком диапазоне рабочих температур и давления;
  • простой возможности изменения теплоотдачи прибора путем изменения количества набранных секций;
  • малой инерционности при нагреве и остывании;
  • небольшом количестве теплоносителя, необходимого для заполнения;
  • малом весе, облегчающем выполнение монтажа;
  • доступной для большинства людей стоимости.

Следует также отметить простоту установки биметаллических радиаторов. Благодаря наличию стандартных креплений, этот процесс не повлечет разрушений конструкций и обеспечит качественную фиксацию отопительного оборудования.

Как установить алюминиевую батарею отопления. Устройство биметаллических батарей

Конструкция биметаллических батарей состоит из набора секций. В собранном виде такой пакет представляет собой две горизонтальные трубы, соединенные вертикальными полыми ребрами, по которым циркулирует теплоноситель.

Для повышения теплоотдачи отопительного прибора, наружная поверхность ребер и труб увеличена за счет дополнительных плоскостей. Соединение секций между собой производится при помощи полых ниппелей с двусторонней резьбой при условии установки уплотняющей прокладки.

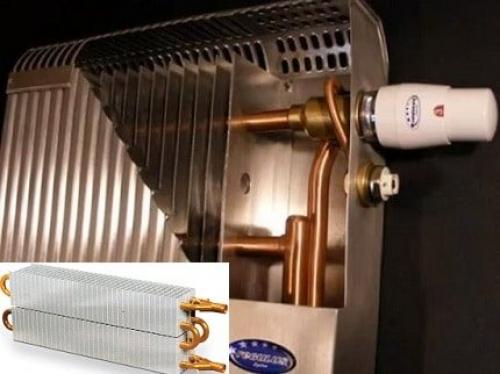

Как установить алюминиевую батарею отопления. Устройство биметаллических батарейСердечник.

Для защиты от коррозии внутренняя поверхность секций покрыта защитным слоем из алюминиевого сплава. Наружная металлическая поверхность окрашено по технологии термического нанесения порошковых полимерных красок. Это придает изделиям красивый внешний вид и обеспечивает их долговечность.

Перед тем, как установить биметаллический радиатор отопления своими руками, необходимо приобрести комплект из 4-х специальных пробок. Две из них имеют внутреннюю резьбу ½ дюйма, третья должна быть без отверстия, а еще на одной установлено устройство для выпуска воздуха. При покупке комплекта следует обратить внимание на направление резьбы — должно быть две правых и две левых.

Как установить алюминиевую батарею отопления. Устройство биметаллических батарей

Как закрутить футорку в радиатор. Обзор комплекта подключения радиатора (футорки)

Сегодня мы рассмотрим довольно легкую, но не менее важную тему: " Обзор комплекта подключения алюминиевого радиатора (футорки)"

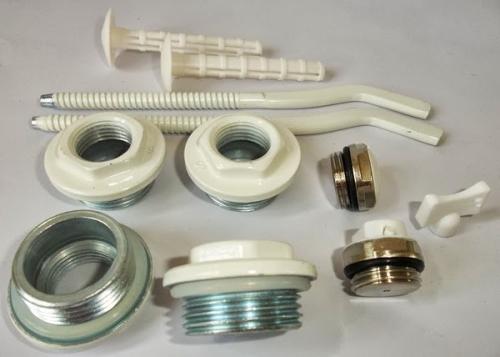

Перед нами практически полное подключение (кроме кранов).

Здесь мы видим:

- крепления радиаторов с дюбелями

- комплект подключения футорок 4 шт., развоздушник (кран Маевского), заглушка, ключ под развоздушник




Крепление радиатора с дюбелем.

Крепление металлическое покрытое белой краской, что позволит не выделяться на фоне радиатора. Сначало сверлим отверстие в стене, забиваем дюбель, закручиваем крепление в дюбель. В углубление крепления ложится радиатор. Для монтажа радиатора для лучшей фиксации вам понадобится 4 шт. крепления.







Футорка (правая)

В комплекте идет 2 шт. футорки с прокладками. Они также покрашены в белый цвет, чтобы не выделяться. Накручиваются на радиатор без особого труда. Если присмотреться, то на футорке можно увидеть букву "D" - это означает с какой стороны вкручивается футорка. в данном случае "справа".




Футорка (левая)

Все тоже самое с покрытием и применением, что и предыдущая футорка, только здесь уже буква "S" и соответственно подключение "слева".




Заглушка

Заглушка вкручивается в футорку просто, чтобы заглушить если с данной стороны нет подключения. Заглушка закручивается абсолютно во все футорки, будь то левая или правая футорка. Цвет заглушки белый, в комплекте с прокладкой.




Развоздушник или кран Маевского

Функция развоздушника - убирать воздух, который образовался в системе отопления, а точнее в радиаторе. Развоздушник монтируется таким образом, чтобы слив (маленькое тонкое отверстие) было вниз. Когда стравливается весь воздух из радиатора нужно слить еще пару литров воды и соответственно, чтобы вода не брызгала во все стороны, а строго вниз направление должно быть вниз. Обратите внимание на эту монтажную мелочь, как направление отверстия для развоздушивания. Цвет развоздушника белый, прокладка в комплекте.




Ключ для развоздушника

Открывать развоздушник можно при помощи специального для этого ключа. Если ключа нет или вы его потеряли, можно воспользоваться обычной плоской отверткой.




Подключение алюминиевого или биметаллического радиатора.

Вот схематично показано, как подключается радиатор (батарея). Думаю, что-то пояснять излишне. Все прекрасно показано. В футорку мы подключаем либо шаровый кран с продолжением с трубой, либо заглушку, либо развоздушник. Но в любом случае у нас будет труба подачи в радиатор, труба обратки из радиатора, развоздушник (ставится всегда в верхней части радиатора, заглушка.




Верхняя часть алюминиевого радиатора в разрезе с футоркой

Вот так выглядит вкрученная футорка в радиатор. Как видим футорка достаточно хорошо и глубоко вкручивается в радиатор, что достаточно надежно.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-pravilno-ustanovit-alyuminievyy-radiator-otopleniya-komplektuyushchie-i-osobennosti

Как правильно установить батарею под окном. Правильная установка радиаторов отопления в нише

Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.

  • Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
  • Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.

Декоративная решетка должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.

Последние публикации:

  • Какой кондиционер лучше, мобильный или сплит система? Давайте разбираться
  • Почему молоко обязательно хранить в холодильнике и что будет, если этого не сделать
  • Оптимальная температура в холодильнике и морозильной камере. Как подобрать, настроить, изменить. Правильное расположение продуктов, сроки хранения и температуры.
  • Как дольше сохранить в холодильнике: укроп, петрушку, салат, рукколу, шпинат и остальное
  • 12 способов: Как охладить комнату и квартиру в жару без кондиционера. Советы по выживанию.

Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.

Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.

Как правильно установить радиатор отопления в частном доме. Расположение радиаторов

Выбор места для установки отопительных радиаторов осуществляется главным образом в зависимости от конкретных особенностей здания. В частности, нужно учитывать расположение окон – в большинстве случаев установка батарей отопления в частном доме выполняется именно под ними. Отсутствие батарей в данных участках приводит к беспрепятственному проникновению холодного воздуха на нижний уровень помещения.

В нормативах указано, что наиболее эффективная защита от попадания холода через окна достигается в том случае, если ширина батареи составляет минимум 70% от ширины самого окна. Несоответствие размеров радиатора не позволяет ему демонстрировать высокую теплоотдачу и позволит холоду поступать в помещение, где он станет причиной образования конденсата.

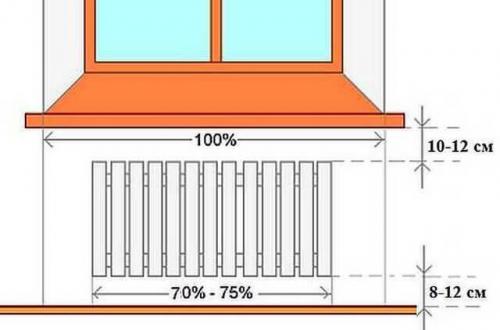

Как установить алюминиевую батарею отопления. Устройство биметаллических батарей 03

Выполняя монтаж радиаторов в частном доме, нужно также обратить внимание на то, чтобы подоконник не закрывал их полностью – чтобы движение разогретых воздушных масс было возможным, им необходимо создать подходящие условия. Самым лучшим вариантом будет своевременное проектирование отопительной системы с учетом особенностей установки радиаторов и использование защитных экранов, обеспечивающих эффективную теплоотдачу и защищающую жильцов от случайного контакта с батареей.

Если дом находится в регионе, который характеризуется суровым климатом, может потребоваться установка радиаторов возле входной двери, причем расстояние от нее желательно свести к минимуму. Ко всем радиаторам нужно обеспечить простой доступ, чтобы при необходимости можно было быстро вмешаться в их работу.

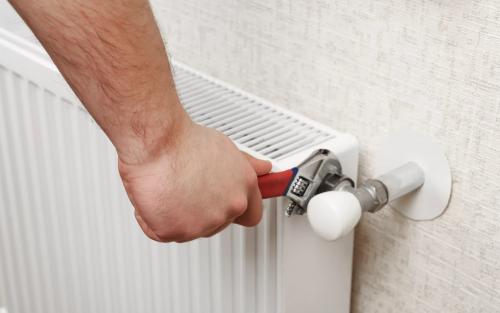

Установка батарей отопления в квартире. Как установить радиаторы своими руками

Главная задача при установке радиаторов отопления — организовать эффективную и бесперебойную работу системы обогрева и ее простое обслуживание. Монтаж современных приборов несложен и не требует профессиональных навыков. С помощью наших рекомендаций вы сможете справиться с работой самостоятельно без привлечения наемных специалистов.

Установка батарей отопления в квартире. Как установить радиаторы своими руками

Виды радиаторов

В продаже сегодня присутствуют самые разнообразные по материалам, мощности и дизайну модели. Их монтируют путем крепления на стены, устанавливают на пол или встраивают в полы. Теплоносителем служит подготовленная вода или антифриз, главное свойство которых — большая теплоемкость.

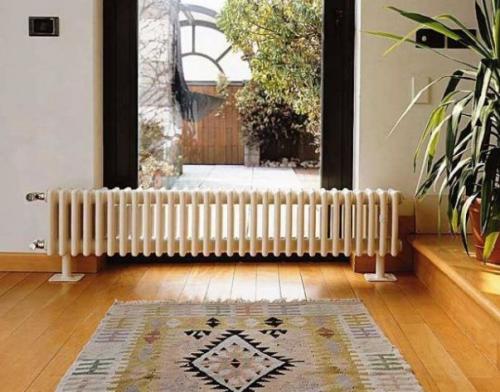

Чугунные радиаторы

Чугун — достаточной устойчивый к коррозии сплав, обладающий к тому же высокой тепловой инерцией. С одной стороны вызывает лишние энергозатраты и долгое время на прогрев самого материала, но с другой — способствует более равномерной отдаче тепла. При отключении отопления чугунные батареи еще долго согревают помещение.

Установка батарей отопления в квартире. Как установить радиаторы своими руками

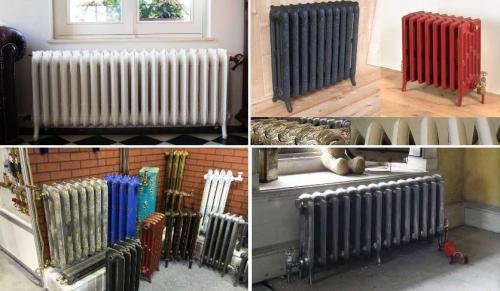

Несмотря на появление алюминиевых и биметаллических радиаторов чугунные довольно часто можно встретить в жилых домах. До сих еще справляются со своей задачей батареи в советских квартирах, установленные 40 и более лет назад.

Установка батарей отопления в квартире. Как установить радиаторы своими руками

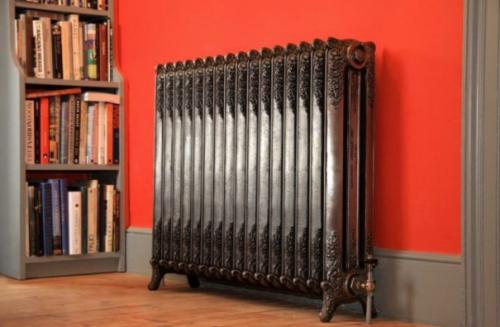

Новые модели чугунных радиаторов — это современные стильные конструкции, которые поражают многоцветием и изысканным дизайном. Они могут сделать интересным любой интерьер, но стоят довольно дорого.

Установка батарей отопления в квартире. Как установить радиаторы своими руками

Недостаток радиаторов из чугуна — большой вес. Не всякая стена выдержит такую нагрузку. Поэтому часто системы отопления с «чугуниной» предусматривают крепление батарей к полу или установку их на ножки.

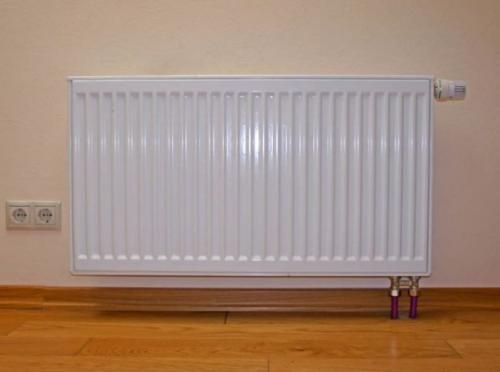

Стальные радиаторы

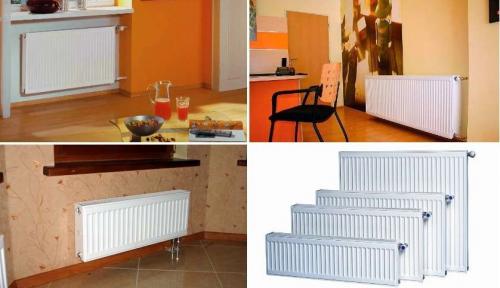

Изготавливаются в виде панельных обогревателей из штампованных стальных листов, внутри которых предусмотрены каналы для теплоносителя. Толщина металла, используемого для радиаторов, — 1,2-2 мм. Поверхность панелей может быть гладкой или ребристой.

Установка батарей отопления в квартире. Как установить радиаторы своими руками

Габариты в зависимости от модели стального радиатора различны:

  • высота — 200-900 мм;
  • длина — 300-4000 мм;
  • глубина — 60-170 мм.

Мощность приборов зависит не только от размеров, но и количества конвекционных рядов и излучающих элементов-пластин.

Установка батарей отопления в квартире. Как установить радиаторы своими руками

Плюсы радиаторов из стали:

  • быстрое нагревание;
  • минимальный объем теплоносителя;
  • КПД до 75%;
  • возможность регулировки;
  • нет соединений, где могла бы возникнуть протечка;
  • приятный дизайн;
  • экономичная цена.

Установка батарей отопления в квартире. Как установить радиаторы своими руками

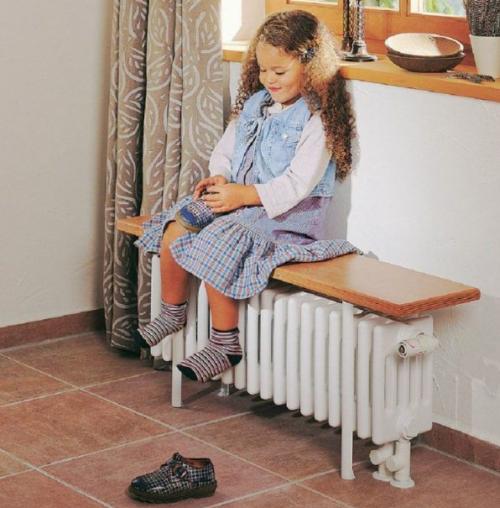

Стальная батарея в форме скамейки

Среди недостатков:

  • неустойчивость к гидроударам;
  • ограничения по рабочему давлению 13 атм., по температуре теплоносителя 110°С;
  • подверженность коррозии.

Для предупреждения быстрого ржавления в систему заливают антифризы. Если используется вода, нельзя сливать больше, чем на 2 недели в году.

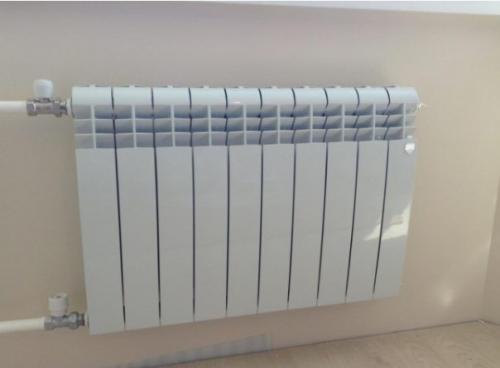

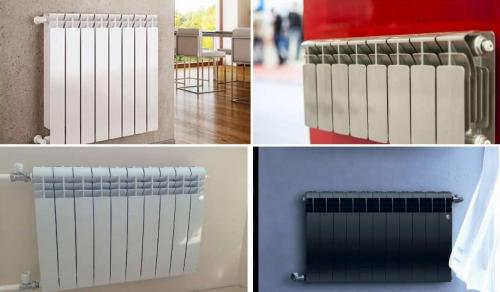

Алюминиевые радиаторы

Приборы изготавливаются из сплавов алюминия с другими веществами — медью, магнием, кремнием. Радиаторы состоят из секций, количество которых можно уменьшать или увеличивать по своему усмотрению. Межосевое расстояние в разных моделях — 350 или 500 мм, глубина — 80-100 мм. Теплоотдача обеспечивается путем передачи тепла от наполненных теплоносителем трубок к излучающим пластинам и далее к циркулирующему между ними воздуху.

Установка батарей отопления в квартире. Как установить радиаторы своими руками

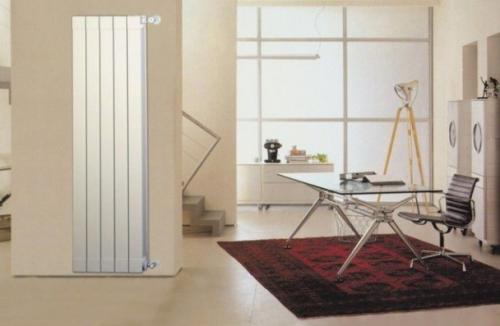

Алюминиевая батарея как часть дизайна квартиры

Преимущества алюминиевых радиаторов:

  • быстрое нагревание;
  • высокая теплоотдача;
  • низкий вес;
  • долговечность.

Установка батарей отопления в квартире. Как установить радиаторы своими руками

К недостаткам можно отнести:

  • возможность развития коррозии в результате блуждающих токов или использования неподготовленной воды;
  • накопление в системе газа водорода, который является продуктом реакции воды и алюминия.

Срок службы радиаторов составляет 10-15 лет и напрямую зависит от толщины металла. Рекомендуется использовать изделия с весом одной секции не менее 1,3 кг, поскольку тонкие стенки быстро разрушаются, появляются очаги коррозии, течи.

Биметаллические радиаторы

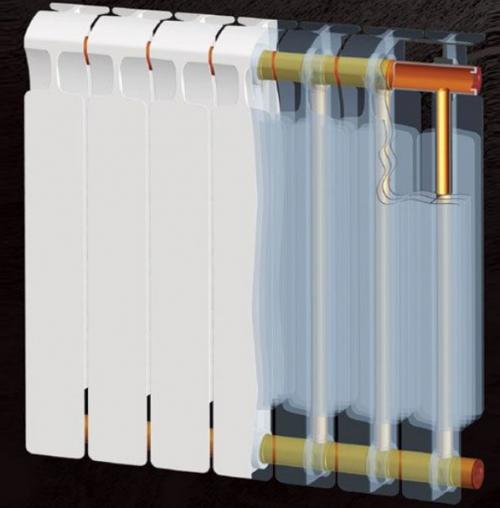

Конструкция этих обогревателей состоит из стального коллектора и алюминиевой оболочки. Внешне биметаллические радиаторы могут похожи на секционные алюминиевые или стальные. Но в отличие от них меньше реагируют на скачки давления в системе, не вступают в реакцию с образованием взрывоопасного водорода.

Установка батарей отопления в квартире. Как установить радиаторы своими руками

Секция качественного прибора весит не менее 1,8 кг. Такая толщина металла достаточна, чтобы выдержать гидравлические нагрузки до 30-40 атмосфер. Не стоит покупать более легкие приборы, которые изготавливаются с нарушениями технологии и не гарантируют долгой эксплуатации.

Установка батарей отопления в квартире. Как установить радиаторы своими руками

Наиболее ценные качества биметаллических радиаторов:

  • легкость;
  • большой срок службы;
  • высокая теплоотдача;
  • устойчивость к значительным нагрузкам.

Батареи их двух металлов обладают низкой тепловой инерцией — быстро нагреваются и так же быстро остывают. Цена их выше, чем у других, но вполне оправдана прочностью и долговечностью.

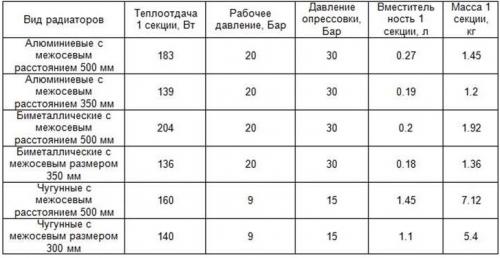

Расчет количества секций

Чтобы радиаторы обеспечивали нужную мощность обогрева, нужно определить оптимальное количество секций (для секционных приборов). В качестве нормативного руководства используют СП 60.13330.2010, содержащие рекомендации по расчету систем отопления, вентиляции и кондиционирования.

Установка батарей отопления в квартире. Как установить радиаторы своими руками

Обвязка батареи отопления. Подключение радиаторов отопления схемы обвязки монтаж батарей

Главная » Отопление » Монтаж и подключение радиаторов отопления своими руками

Монтаж и подключение радиаторов отопления своими руками

Устройство или реконструкция системы отопления подразумевает монтаж или замену отопительных приборов. Хорошая новость состоит в том, что при желании, можно с этим справиться своими руками без привлечения специалистов. Как должна проходить установка радиаторов отопления, где и как их располагать, что надо для проведения работ — все это в статье.

Как установить алюминиевую батарею отопления. Устройство биметаллических батарей 16

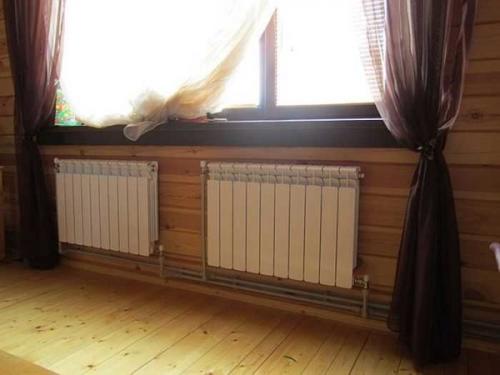

Возможна установка радиаторов отопления своими руками

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Как установить алюминиевую батарею отопления. Устройство биметаллических батарей 17

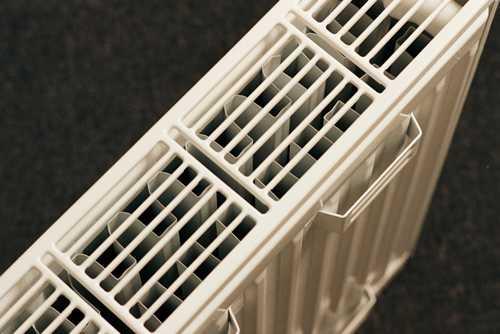

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

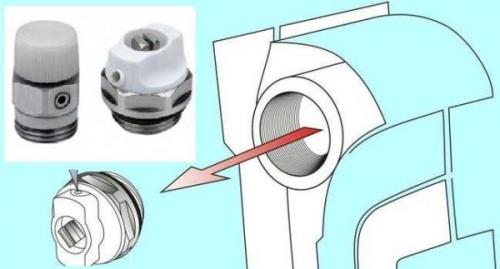

Как установить алюминиевую батарею отопления. Устройство биметаллических батарей 18

Кран маевского и способ его установки

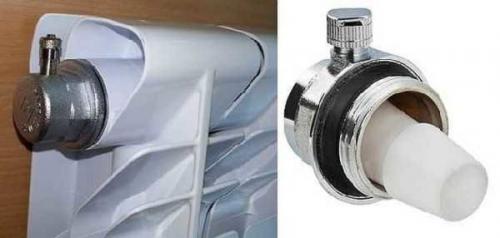

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Как установить алюминиевую батарею отопления. Устройство биметаллических батарей 19

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

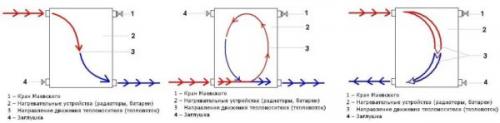

Как установить алюминиевую батарею отопления. Устройство биметаллических батарей 20

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

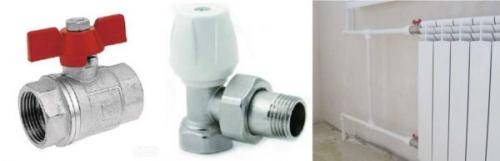

Как установить алюминиевую батарею отопления. Устройство биметаллических батарей 21

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.
