Как выгнать воздух из системы отопления дома. Как воздух попадает в контур

Как выгнать воздух из системы отопления дома. Как воздух попадает в контур

Выделяют два вида контуров:

• открытые;
• закрытые.

Своеобразные   автоматические воздухоотводчики в системе отопления открытого типа пропускают через себя теплоноситель, который циркулирует самотеком. Направление циркуляции определяется конструкцией контура. В ней всегда сохраняется уклон от самой высокой точки, на подаче потока, до самой нижней, на обратке. При этом воздушных карманов быть не должно. Воздух в систему отопления попадает вместе с теплоносителем, который контактирует с ним в расширительном баке . Затем он вовлекается в поток в виде мелких частиц, так как стравить воздух из системы отопления у теплоносителя температурой 20 градусов не получается. Чем горячее вода, тем интенсивнее происходит процесс отделения пузырей от теплоносителя. Жидкость вытесняет пузырьки вверх. Соответственно они достигают пиковой точки, где находят себе выход.

Так как выгнать воздух из отопления является одной из ключевых задач для безопасного и эффективного обогрева помещений, в контуре ставиться специально предназначенное для этого оборудование.

Закрытые системы – герметичны и циркуляция в них происходит благодаря насосу. В таких контурах скорость потока выше. Они проектируются таким образом, что в них образуются воздушные карманы. В этом случае требуется установка специального оборудования, так как стравливать воздух из системы отопления нужно, сохраняя его герметичность. Он называется автоматический спускник воздуха системы отопления. Так как система не контактирует с окружающей средой и является герметичной, кислород в нее может попасть только с теплоносителем.

Помимо транзита кислорода теплоносителем в контур, завоздушивание может случиться:

• из-за механических повреждений;
• вследствие ремонтных работ;
• в случае появления течи;
• после проверочных работ.

Так как исключить попадание кислорода в систему нет возможности, надо сделать так, чтобы он нашел себе выход. Для этого применяется несколько видов оборудования, выполняющего поставленную задачу. Они могут работать автономно или же в ручном режиме.

Как выгнать воздух из системы отопления открытого типа. Краны Маевского и автоматические устройства отвода воздуха

Чтобы обеспечить быстрое удаление воздушных пузырьков из греющей системы, во время ее монтажа в моем доме были установлены воздухоотводчики. Это краны Маевского с управлением ручным способом, а также автоматические устройства. Данные элементы расположили в самой высокой точке теплового контура, а также на его изгибах. Именно в таких местах часто происходит скопление воздуха. Их еще смонтировали на каждом радиаторе, коллекторной гребенке теплого пола и гидрострелке, а также включили в группу безопасности.

На заметку!

Когда воздухоотводчики не помогут избавиться от завоздушивания системы, тогда нужно выполнить слив всего носителя тепла. После этого придется заново наполнить контур.

Подготовка к сливу теплоносителя

Источник kaminia.ru

Воздухоотводчики автоматического действия, позволяющие быстро решить проблему, как удалить воздушную пробку из системы отопления в частном доме, собирают воздух из теплоносителя в специальную камеру, которая имеется в их конструкции. В ней расположен поплавок. Он конструктивно соединен с клапаном. Именно через данный элемент осуществляется выброс воздушной среды наружу из отопительной системы. В конструкции приборов еще имеется рычаг шарнирного типа и колпачок для предотвращения выхода теплоносителя из контура теплоснабжения.

Принцип работы воздухоотводчика очень прост. Когда появляется воздух, поплавок начинает опускаться. Это приводит к открытию клапана. Поэтому среда выходит наружу.

Монтаж воздухоотводящего прибора в самой высокой точке контура позволил эффективно удалять воздух, потому что он легче теплоносителя. Из-за этого его пузырьки поднимаются вверх по трубопроводам и скапливаются в наивысшем месте системы. Поэтому именно здесь было принято решение выполнить монтаж воздухоотводчика.

Условная схема отопления с высоко расположенными воздухоотводчиками

Источник opt.city

Данные приборы установили на всех радиаторах независимо от их способа подключения и сложности формы, потому что из батарей удалить воздушные пробки с помощью протока носителя тепла не удастся. Такие воздухоотводчики представляют собой краны Маевского. Для их изготовления производители используют латунь.

Конструкция кранов Маевского не отличается сложностью. К основным частям таких устройств относится корпус и винт. Когда выполняется сборка данных кранов, то все их элементы очень плотно прижимаются друг к другу, чтобы исключить вероятность протечки теплоносителя. Для открытия крана Маевского обычно применяют отвертку, руку или специально изготовленный ключ, входящий в комплект.

Перед тем как правильно стравить воздух из системы отопления частного дома 2 этажа, я подготавливал нужные инструменты и тару под техническую воду из теплового контура. Ведь во время развоздушивания небольшое количество теплоносителя выходит наружу вместе с воздушной средой.

Как выгнать воздух из системы охлаждения. Как победить пробку?

Никаким иным способом, кроме как развоздушить систему охлаждения, пробка «не лечится». А вот вариантов проведения данной операции существует несколько. Работают они по одному принципу – воздух легче воды, поэтому он выходит вверх. Следовательно, необходимо заставить его выйти из системы. Теперь, давайте разберем подробнее, как выгнать воздух из системы охлаждения двигателя. Существует 3 основных варианта :

1. Включите двигатель и периодически его «прогазовывайте». Самый простой – дедовский вариант. Нужно загнать машину на горку, которая должна иметь достаточно крутой угол, чтобы самой верхней точкой системы охлаждения стала крышка радиатора.
   Не забудьте поставить автомобиль на нейтралку и ручной тормоз. В случае мягкого грунта не помешают и дополнительные упоры под колёсами.Откручиваете крышку расширительного бачка и крышку радиатора. Это можно сделать и заранее, разные «бывалые» дают разные советы. Очень полезно открыть кран отопителя «на полную».  Когда двигатель прогреется, долейте в радиатор немного антифриза. Из жидкости, уходящей в систему, пойдут пузырьки воздуха. Не прекращая регулярно нажимать на педаль акселератора, снова выходите и доливайте в радиатор чуть-чуть охлаждающей жидкости. Как только прекратит выделяться воздух, это значит, что пробка ушла. Ещё один важный признак – печка начинает работать на полную мощность. Появление этого признака является общим при всех методах прочистки системы охлаждения от воздушных пробок.
2. Можно продуть систему охлаждения. В первую очередь, необходимо снять все детали защиты, мешающие продувке через бачок и патрубки подогрева дроссельного узла. Отсоедините шланг подогрева. Откройте расширительный бачок и продувайте его ртом (лучше всего при помощи гофрированного рукава, конечно).

   Не забудьте положить хомут и другие фиксирующие элементы шланга на видное место, чтобы при обратной установке быстро зафиксировать шланг на штуцере. Если антифриз в системе горячий, позаботьтесь о защите рук.

   Когда из шланга польётся антифриз, сразу же надевайте трубку обратно. Этот метод – один из самых надёжных.

3. Третий способ несколько напоминает второй. Таким же образом отсоединяете элементы защиты, которые могут помешать отсоединить шланг прогрева дроссельного узла. Включите двигатель, и пусть он работает до прогрева минут 10-15. Потом заглушите его.

Как выгнать воздух из системы отопления с насосом. Автоматический клапан сброса воздуха

Эти небольшие устройства ставятся как на радиаторы, так и в других точках системы. Отличаются они тем, что позволяют стравливать воздух в системе отопления в автоматическом режиме. Чтобы понять принцип работы рассмотрим строение одного из автоматических воздушных клапанов.

Принцип работы автоматического спускника такой:

• В нормальном состоянии теплоноситель заполняет камеру процентов на 70. Поплавок находится вверху, поджимает шток.
• При попадании в камеру воздуха, теплоноситель вытесняется из корпуса, поплавок опускается.
• Он давит выступом-флажком на жиклер, отжимая его.
• Отжатый жиклер открывает небольшую щель, которой достаточно для выхода воздуха, который скопился в верхней части камеры.
• По мере выхода воды корпус воздухоотводчика заполняется водой.
• Поплавок поднимается, освобождая шток. Он за счет пружины возвращается на место.

По этому принципу работают разные конструкции автоматических воздушных клапанов. Они могут быть прямыми, угловыми. Ставятся в наивысших точках системы, присутствуют в группе безопасности. Могут быть установлены в выявленных проблемных местах — где трубопровод имеет неправильный уклон, из-за чего там скапливается воздух.

Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов. По размерам он лишь чуть больше, но работает в автоматическом режиме.

Автоматический воздушный клапан для отвода воздуха

Чистка от солей

Основная беда автоматических клапанов для сброса воздуха из системы отопления — отверстие для отвода воздуха часто зарастает кристаллами соли. В этом случае или воздух не выходит или клапан начинает «плакать». В любом случае требуется его снять и прочистить.

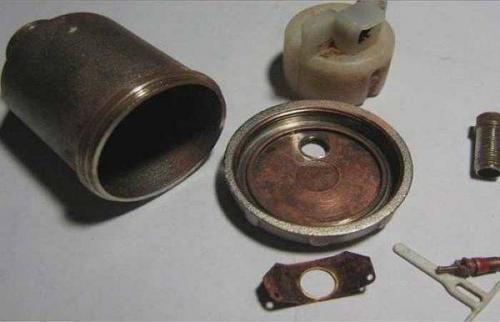

Автоматический воздухоотоводчик в разобранном виде

Чтобы это можно было делать без остановки отопления, ставят автоматические воздушные клапана в паре с обратными. Первым монтируют обратный клапан, на него — воздушный. При необходимости автоматический воздухосборник для системы отопления просто откручивают, разбирают (откручивают крышку), чистят и собирают снова. После этого устройство снова готово стравливать воздух из системы отопления.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-udalit-vozduh-iz-sistemy-otopleniya-v-chastnom-dome-izbavlyaemsya-ot-vozdushnoy-probki

Как прокачать систему отопления в частном доме. Принцип работы отопления закрытого типа

Как выглядит схема отопления закрытого типа? Основная конструктивная особенность, которая и обуславливает название такой системы – ее герметичность.

Система отопления закрытого типа, схема которой включает элементы, часть из которых используется и в других типах отопления, выглядит так:

• отопительный котел;
• воздушный клапан;
• термостат;
• отопительные приборы;
• расширительный бачок;
• балансировочный клапан;
• шаровой вентиль;
• насос и фильтр;
• манометр;
• предохранительный клапан.

Вот как выглядит отопление закрытого типа, схема и принцип работы которого довольно прост: циркулирующая в системе жидкость нагревается в котле и поступает в трубопровод. При расширении излишки жидкости попадают в бак, а при падении температуры возвращаются обратно, что позволяет поддерживать внутреннее давление в системе на заданном уровне.

Как заполнить систему отопления в частном доме. закрытую от внешнего давления? Как правило, в такой системе используется принудительная циркуляция. Из-за этого проявляется один из недостатков отопления закрытого типа – энергозависимость. Электроэнергия необходима для функционирования насоса, который обеспечивает постоянное движение воды по трубопроводу.
Но если постоянных перебоев с электричеством нет, закрытые системы отопления частного дома будут работать правильно (прочитайте: «Как сделать отопление в частном доме — советы специалистов «). К тому же, такую систему можно дополнить, например, «теплыми полами», которые позволят увеличить теплоотдачу и сохранение тепла, что, в свою очередь, повысит экономичность такой конструкции.

Циркуляционный насос устанавливается на обратке прямо перед отопительным котлом. Здесь же можно разместить и расширительный бачок. При таком расположении важных для системы элементов можно забыть о необходимости создания постоянного уклона трубопровода и не обращать особого внимания на диаметр труб.

Это упростит и удешевит монтаж, но и у такого облегчения тоже есть свои «подводные камни»: создание постоянного уклона позволит системе работать даже в том случае, если электричество пропадет, что предотвратит необходимость перезапуска системы. Для полного понимания устройства закрытой системы отопления можно посмотреть на фото, где изображена схема данной конструкции (прочитайте также: «Замкнутая система отопления — схема на примерах «).

Система отопления закрытого типа защищена от попадания воздуха, но ликвидировать этот процесс невозможно. Например, при доливании жидкости в систему какое-то количество воздуха все же сможет просочиться в трубопровод. Попавший в трубы воздух будет скапливаться в верхней части системы и образовывать воздушные пробки, которые ухудшат работу системы и увеличат риск возникновения неполадок.

Чтобы спустить попавший в систему воздух, можно использовать кран Маевского или поплавковые отводчики, которые работают автоматически. Если воздух растворился в воде, то удалить его можно при помощи сепараторов, которые устанавливаются прямо в трубопроводе.
Для экономии тепла отопительная система закрытого типа использует термостат, который автоматически включает и отключает насос при изменении температуры воздуха в помещении.

Источник: https://alyuminievye-batarei.aystroika.info/stati/zavozdushivanie-sistemy-otopleniya-v-chastnom-dome-kak-udalit-vozduh-iz-sistemy-otopleniya

Как продавить систему отопления. Как заполнять систему правильно: полезные советы

Чтобы система обогрева работала эффективно, ее следует промыть, а затем заново наполнить теплоносителем. В качестве последнего применяют очищенную или техническую воду либо незамерзающие жидкости.

Во время заполнения трубопроводов в них часто остаются места, откуда теплоноситель не способен вытолкнуть оставшийся воздух. Это происходит из-за неправильных действий во время наполнения или прокладкой магистралей с невыдержанными уклонами.

Эффективность отопления обусловлена отсутствием воздушных карманов, препятствующих нормальному движению жидкости. Рекомендации теплотехников помогут домовладельцам правильно наполнить систему:

1. Заполнение трубопроводов начинают с самой нижней точки. Для этого используют подпиточную линию, подключенную к водопроводу.
2. На переливной патрубок расширительного бака крепят шланг и выводят его на улицу или в канализацию. В закрытой системе проверяют исправность воздухоотводчика, расположенного в верхней части подающей магистрали.
3. После завершения подготовительных мероприятий заполняют систему. Скорость залива жидкости должна быть в 3 раза меньше номинальной, значит подпиточный вентиль открывают на треть.
4. Когда из расширительного бака польется вода, а воздухоотводчик перестанет «свистеть», система набрана.
5. Из всех точек ручного спуска воздуха стравливают газ. Затем доливают необходимое количество теплоносителя.
6. Включают котел в работу, контролируют нагрев и давление. Излишки жидкости стравливают в дренаж.
7. В течение 7-10 дней следят за работой котла, проверяют уровень жидкости в накопительном баке или давление в закрытом контуре, а также осматривают трубопроводы и радиаторы. Это позволит оперативно устранить возникшие проблемы.

Воздушная пробка в системе отопления частного дома. Когда возникает завоздушивание системы

Первым делом, следует выяснить причину, из-за которой случается завоздушивание. Да и вообще, полезно будет узнать, что это такое и как вообще возникает. Завоздушивание системы отопления ничто иное, как попадание воздуха в трубопровод или радиаторы. По этой причине в обогревательных батареях возникают пробки, которые препятствуют циркуляции теплоносителя. Результатом является снижение качества прогрева помещения, но при этом, котельное оборудование, как работало, так и работает.

Важно! При образовании воздушной пробки, ничто не препятствует циркуляции теплоносителя,  как и раньше он движется по всем элементам системы, просто в то место, где скопился кислород, жидкость не попадает, а протекает дальше.

Чаще всего систему воздушит:

• при смене радиаторов, когда опрессовка была выполнена недостаточно качественно;
• плохое соединение труб и самой батареи может пропускать кислород;
• прогнивший трубопровод будет запускать воздух;
• нарушение целостности батареи, тоже провоцирует завоздушенность системы отопления.

Именно поэтому очень важно периодически осуществлять проверки герметизации, чтобы избежать в будущем неприятностей, которые проявляются в самое неподходящее время. Согласитесь, будет неприятно, если через какое-то время после пуска радиаторы перестанут обогревать жилье.

Совет : Проверку целостности всей системы отопления лучше всего устраивать два раза в год, чтобы уберечь себя от лишних проблем.

Два раза в год – это не так и много, всего пару часов, потраченные на проверку, сэкономят время, необходимое на спуск воздуха из системы отопления, чтобы развоздушить ее.
