Расчет и объем расширительного бака для отопления. Расчет объема расширительного бака для системы отопления

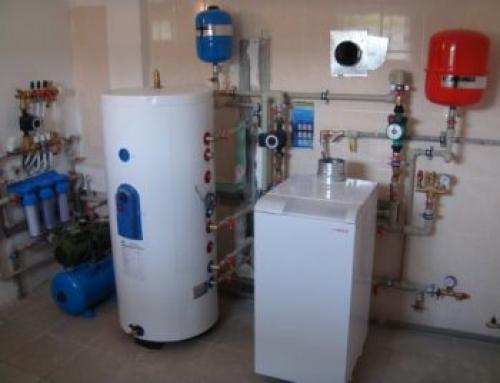

Расчет и объем расширительного бака для отопления. Расчет объема расширительного бака для системы отопления

Для расчета объеманам необходимо знать следующие основные вводные данные или, по крайней мере, уметь их добыть:

• общий объём всей системы отопления (V_общ.),
• тип рабочего теплоносителя , который будет залит в систему после всех испытаний (вода, атифриз красный – этиленгликоль, антифриз зеленый – пропиленгликоль),
• наличие или отсутствие в системе отопления автоматической подпитки (используется только для систем с водой).

V_общ.– можно узнать двумя способами: простым и сложным.Сложный: считаем количество воды, залитой в систему, с помощью ведра и насоса «Малыш».Простой: суммируем внутренние объёмы котла, отопительных приборов, трубопроводов, распределительных коллекторов и пр., эти данные есть в паспорте изделия или в интернете.

Тип теплоносителя имеет значение, так как разные жидкости имеют разный коэффициент температурного расширения βt.

Наличие системы автоматической подпитки . В случае ее отсутствия необходимо добавить небольшой запас (20%) объёма расширительного бака на естественную убыль воды (испарение через автоматический воздухоудалитель, диффузия). Тогда открывать кран ручной подпитки придется не чаще чем один раз в сезон.

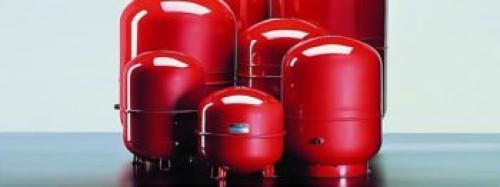

В расширительном баке находится мембрана, она разделяет пространство бака на две части (воздух и вода), таким образом полезный объём расширительного бака будет равен 2/3 от общего.

Расчет объёма расширительного бака для системы с автоматической подпиткой:

V_общ.- объем системы, лβt - коэффициент температурного расширения жидкости1,1 - небольшой запас (+10%) на погрешность расчета1,5 - поправка на полезный объем бака

Например, в системе 200 л воды, тогда объем расширительного бака V_рб.= 200 х 0,04 х 1,1 х 1,5 = 13,2 л

Расчет объёма расширительного бака для системы без автоматической подпиткой:

V_общ.- объем системы, лβt - коэффициент температурного расширения жидкости1,1 - небольшой запас (+10%) на погрешность расчета1,2 - дополнительный объем 20% на естественную убыль воды1,5 - поправка на полезный объем бака

Например, в системе 200 л воды, тогда объем расширительного бака V_рб.= 200 х 0,04 х 1,1 х 1,2 х 1,5 = 15,84 л

Если расчётный объём (V_рб.) бака не совпал с объёмом из модельного ряда - выбирайте следующую, ближайшую по объёму модель.

Расчет расширительного бака гвс онлайн. Калькулятор расчета объема гидроаккумулятора: определяем оптимальный объём расширительного бака

Одним из основных элементов насосной станции, работающей в автоматическом режиме с управлением по давлению воды в системе, является гидроаккумулятор. Нередко его еще именуют закрытым расширительным баком, хотя такое определение, по правде говоря, в приложении в системе холодного водоснабжения — не вполне корректное. Это устройство выполняет ряд важнейших функций, без которых насосная станция в принципе невозможна, как таковая.

Калькуляторы расчета объема гидроаккумулятора

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Одним из основных параметров гидроаккумулятора является его вместительность. Точнее, полный объем бака, который разделен мембраной («грушей») на воздушную и водяную камеры. Важно подобрать такой, чтобы он не занимал лишнего места, то есть, желательно, покомпактнее, и в то же время — делал эксплуатацию домашней системы водоснабжения по максимуму комфортной и экономной. Нужно найти «золотую середину», и помогут нам в этом калькуляторы расчета объема гидроаккумулятора.

Предстоит последовательно решить две задачи, то есть будет предложено два калькулятора. К каждому прилагается краткое пояснение.

Определение оптимального объёма гидроаккумулятора

Существует несколько подходов к выбору оптимального объема этого бака. Например, рекомендуют таблицы, в которых потребителю предлагается исходить и создаваемого в аккумуляторе запаса воды.

В нашем же случае используется формула, которая разработана одним из ведущих производителей подобного оборудования и отлично подходит именно подл случай насосной станции.

Саму формулу приводить не будет – просто перечислим те величины, которые нам потребуется для расчета.

• Примерный максимальный расход воды, выраженный в литрах в минуту. Определение этого расхода как раз и станет первым действием в череде наших вычислений.

Калькулятор расчета максимального расхода воды

Пояснения по расчету расхода

Все достаточно просто. Сантехнические приборы и бытовая техника, подключаемая «по воде», характеризуется определённым средним расходом. Если указать те приборы и аксессуары, что имеются или планируются к установке в доме, программа просуммирует их показатели.

Понятно, что все приборы бывают задействованы одновременно крайне редко, а то и вовсе — никогда. Но на этот счет в алгоритме калькулятора есть специальная «плавающая» величина, которая учтет вероятностную составляющую итогового результата.

Полученный результат потребуется для дальнейших расчетов.

Вернемся к величинам для основной формулы.

• Потребуется три значения давления – предварительной накачки воздушной камеры гидроаккумулятора, а также нижний и верхний порог срабатывания насоса. То есть минимальное давление в системе, при котором насос запускается и пополняет бак водой, и максимальное, при котором питание установки отключается.

Эти значения тоже, понятно, берутся не «с потолка». Существуют определенные рекомендации по выбору оптимальных показателей. Информация об этом хорошо изложена и на нашем портале.

Какие показатели давления используются при регулировке насосной станции?

Управление насосной станцией возлагается на реле давления. А при его настройке должны использоваться значения давления, которые обеспечат максимально удобную безопасную для самой системы эксплуатацию. Как и по каким параметрам проводиться регулировка насосной станции – читайте в специальной публикации нашего портала.

• Наконец, необходимо будет указать максимальное количество включений насоса в течение часа. Такая рекомендация очень часто содержится в паспортных данных насосного оборудования. Если нет, то можно руководствоваться следующей рекомендацией:

Желательно, чтобы насос даже при практически беспрерывной работе системы водопровода на максимальном расходе воды включался не чаще, чем 1 раз в 4÷5 минут. То есть получается 12÷15 раз в течение часа.

Все необходимые исходные данные перечислены – можно переходить к расчету.

Калькулятор расчёта рекомендуемого объема гидроаккумулятора

Пояснения по расчету

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Особых пояснений тут, наверное, и не требуется – все уже сказано выше. Единственное то, что полученный результат, понятное дело служит лишь ориентиром. Покупать так или иначе придётся из стандартной линейки размеров баков. Как правило, берут ближайший по объему в большую сторону.

Расчет расширительного бака для отопления. Расчет расширительного бака для закрытого типа отопления

Специальные емкости применяют для компенсации увеличения теплоносителя при повышении температуры. В закрытой системе отопления устанавливают мембранный бак.

Мембранный бак для закрытой системы

Ниже приведены особенности типовой конструкции с назначением типовых функциональных компонентов:

• гибкая герметичная перегородка делит рабочий объем на две части;
• одну – через патрубок подсоединяют к магистрали теплоснабжения;
• в другую закачивают под необходимым давлением воздух;
• для создания корпуса применяют устойчивые к процессам коррозии материалы;
• фиксацию в горизонтальном положении крупных моделей обеспечивает подставка.

Мембранный расширительный бак устанавливают в любом удобном для пользователей месте. Следует обеспечить удобство доступа для обслуживания. С помощью встроенного штуцера с клапаном добавляют (стравливают) воздух, создавая необходимое давление.

Расчет расширительного бака для закрытой системы отопления начинают с определения количества жидкости в системе. Самые точные данные можно получить на стадии заполнения. Также применяют последовательное сложение емкостей трубопроводов, радиаторов, иных компонентов.

Чтобы рассчитать общий объем теплоносителя быстро, профильные специалисты часто применяют ориентировочные пропорции.

Ниже приведены значения (в литрах) на 1 кВтпри подключении разных видов оборудования:

• стальные конвекторы (6-8);
• алюминиевые, чугунные радиаторы (10-11);
• теплый пол (16-18).

Если для отопления частного дома применяют комбинацию из разных нагревательных приборов, берут 15 л/ 1 кВт. При мощности газового котла 7,5 кВт получится следующий результат вычислений: 7,5*15=112,5 л.

Подходящие размеры расширительного бака для отопления закрытого типа зависят от нескольких параметров:

• суммарного объема водопровода и подключенных устройств;
• типа теплоносителя;
• максимального давления;
• температурного режима.

При заполнении отопительной системы водой происходит увеличение объема на 4% в процессе повышения температуры от 0 С до +95 С. Для предотвращения замерзания в зимний период теплоноситель дополняют этиленгликолем.

Такая смесь расширяется на 10% больше по сравнению с рассмотренным выше примером (на 4,4%). Аналогичные поправки делают при монтаже холодоснабжения.

В сводной таблице представлены коэффициенты расширения воды (смеси).

Эти данные помогут сделать точный выбор расширительного бака:

Расчет расширительного бака для отопления (О)выполняют по формуле О = (Ос х Кр) / Э, где:

• Ос – суммарный объем функциональных компонентов;
• Кр – поправочный коэффициент (из таблицы для определенного состава теплоносителя);
• Э – эффективность бака.

Последнюю позицию вычисляют следующим образом Э = (Дс-Дб)/ (Дс+1), где Д – это давления:

• Дс – максимальное в системе ГВС (норматив для частных домов 2-3 атм);
• Дб – компенсирующее, которое принимают равным статическому (0,1 атм на каждый метр высоты строения).

Расширительный бак для отопления размеры. UNIPUMP — расширительные баки

Расширительные баки для газового или твердотопливного котла (экспанзоматы) с брендом UNIPUMP — рассчитаны для компенсации повышенного температурного расширения теплоносителя в замкнутых системах отопления и горячего водоснабжения (ГВС). Также могут быть установлены водонагреватели.

В изготовлении корпуса расширительного бака для системы отопления, в том числе для теплого пола, присутствует углеродистая сталь, а внешняя оболочка бака для газового котла или проточного, накопительного водонагревателя (бытового бойлера, в том числе косвенного нагрева) окрашена эмалью. Внутри корпуса находится мембрана из EPDM (синтетическая этилен/пропиленовая эластичная резина). В полость между корпусом бака и внешней поверхностью мембраны накачивается воздух.

Ознакомиться с инструкцией по монтажу и эксплуатацией разных моделей, которыми наполнен каталог, вы можете здесь.

При повышении температуры теплоноситель расширяется и внутренняя эластичная мембрана растягивается, а при охлаждении — выдавливается из этой мембраны.

• диапазон рабочих температур составляет от 0 до +90оС;
• давление сжатого воздуха внутри расширительного бака составляет 1.5 bar;
• присоединительный размер — 1 дюйм (25 мм);
• расширительные баки UNIPUMP бывают объёмом 5, ,8, 12, 19, 24, 36, 50, 80 и 100 л. Оборудование устанавливается в вертикальном и горизонтальном положении. На заказ могут изготавливаться расширительные баки для газового котла или водонагревателя с автоматикой объёмом до 500 л.



  Оборудование UNIPUMP — расширительные баки

При общности основной функции, конструкция расширительных баков для системы отопления может различаться. И главное различие кроется в особенностях самой системы отопления, которая может быть открытого или закрытого типа. Последние схожи с гидроаккумуляторами.

Объем расширительного бака для закрытой системы отопления. Способы расчета

Каждая установка подбирается в соответствии с величиной предполагаемой нагрузки, что потребует проведения предварительных вычислений. Зная, как рассчитать объем, владелец сможет правильно подобрать бачок.

Чтобы правильно подобрать расширитель, понадобится знать:

• объем отопительного котла;
• дополнительных приборов;
• всех труб, входящих в данную систему обогрева.

Далее обозначим нужные показатели любыми буквами, например, А – это искомое значение, В – эффективность мембранного оборудования, С – постоянный показатель расширения воды теплоносителя, а АО – общий объем системы обогрева. Далее производим расчет по следующей формуле: А = (АО * С) / В.

Подбор размера

Итоговое значение редко бывает абсолютно точным, поэтому делают примерные вычисления, а полученное число будет ориентиром для выбора агрегата, который нужно брать с запасом к полученному числу, оставляя не менее 3% на увеличение объема во время нагрева.

Если была выбрана мембранная разновидность, рабочий потенциал мембраны может быть указан производителем, но можно сделать собственный расчет. Для этого берут наиболее разрешенный показатель давления внутри системы (АВ), данные о давлении начальной заправки расширителя (ВС) и рассчитывают искомое значение (Т). Используют следующую формулу: Т = (АВ – ВС) / (АВ + 1).

Если не делать расчетов и взять оборудование «наугад», можно столкнуться с некоторыми проблемами во время эксплуатации прибора. Основным назначением расширителя выступает откачка излишков жидкости при сильном повышении давления (влага расширяется, требует выведения лишнего из трубопровода). После того, как все стабилизируется, жидкость сжимается обратно, нужно ее вернуть в трубы, иначе ее станет недостаточно для поддержания температуры. Поэтому выявление перепадов внутреннего давления обогревательной системы обозначает скорую поломку.

Слишком маленький бак

Если объем установленного расширителя недостаточный, давление повысится слишком сильно, сработает автоматический клапан. Он сбросит излишнюю влагу, стабилизируя работу системы. Но дальше все нормализуется, а воды уже будет недостаточно для продолжения исправного обогрева. Будет нужна дополнительная заправка. Нехватка отопительной жидкости приведет к отключению котла, так как при низких показателях аппарат не может продолжать функционировать. Из-за этого в зимнее время возможно промерзание труб. Поломки будут повторяться снова и снова до тех пор, пока не будет установлен расширитель оптимального размера.

Излишне большой бачок

Также опасна установка слишком большого бака. При заборе части влаги из труб, расширитель должен поддерживать оптимально допустимое рабочее давление, которое при слишком больших габаритах попросту невозможно. Агрегат будет постоянно показывать максимально допустимую нагрузку без перехода той самой черты, когда должен сработать клапан. Значит, аппарат работает на максимальном уровне потенциала, что быстро приведет к поломке.

Какой объем расширительного бака выбрать. Как рассчитать объём расширительного бака для отопления

Эффективно функционировать автономная система отопления может только в случае правильного подбора оборудования, грамотно выполненного, согласно СНиП, монтажа. Расширительный бак – обязательный компонент любой схемы отопления. Он компенсирует тепловое расширение теплоносителя. В статье мастер сантехник расскажет, как рассчитать расширительный бак для отопления.

Как работает резервуар

При нагревании объем жидкости всегда увеличивается. Чтобы компенсировать эти температурные скачки в системе обогрева, необходимо устанавливать расширительные баки. На каждые 10 градусов объем может вырасти до 0,3%.

Жидкость несжимаема, поэтому избытку некуда деваться. Он будет поступать в расширительный бак до полного остывания. Если лишнюю воду удалять, оставшееся пустое место после остывания контура наполнится воздухом. Из-за этого образуются воздушные пробки , которые могут привести к блокировке всего отопления. Расширительная емкость сможет устранить эту проблему.

Зачем нужен расширительный бачок:

• Наличие расширительного бака для отопления при увеличении объема теплоносителя компенсирует скачки давления: оно возрастает незначительно. Нивелирующие давление резервуары монтируются в системах автономного отопления любого вида. Они покрывают объем отопительного контура, вызванного тепловым расширением жидкости внутри его, устраняют избыток давления.
• Расширительные емкости предусматриваются также в схеме отопления открытого типа. В этом случае происходит прямое взаимодействие с атмосферным воздухом. Можно встретить расширительные бачки при централизованной подаче тепла (верхний разлив). Емкость в таких случаях монтируется в чердачном помещении, соединяясь с линией, подающей теплоноситель.
• Бачок предотвращает гидравлические удары в системе, освобождает ее от воздушных пробок. Они возникают от перепадов высот между подающей и обратной линией отопления и невозможности выдавить их циркулирующим теплоносителем. Бак собирает в своем объеме воздух, выходящий во время запуска тепловой системы со всех труб и радиаторов . Для его удаления используется воздушный кран, который периодически открывается, воздух стравливается. При открытом варианте системы воздух сразу уходит в атмосферу.

Расширительный бак для отопления закрытого типа. Закрытая система теплоснабжения —, что это такое

Как известно, в любой системе отопления частного дома есть расширительный бак. Это емкость в которой содержится некоторый отъем теплоносителя. Этот бак необходим для компенсации теплового расширения при различных режимах работы. По конструкции расширительные бачки бывают открытого и закрытого типа, соответственно и системы отопления называются открытыми и закрытыми.

Двухтрубная система отопления закрытого типа

В последние годы становится все более популярной именно закрытая схема отопления. Во-первых, она автоматизированная и работает без участия человека длительное время. Во-вторых, в ней можно использовать теплоноситель любого типа, включая антифризы (из открытых бачков он испаряется). В-третьих, давление поддерживается постоянное, что позволяет использовать в частном доме любую бытовую технику. Есть еще несколько плюсов, которые относятся к разводке и эксплуатации:

• Нет непосредственного контакта теплоносителя с воздухом, следовательно, нет (или почти нет) несвязного кислорода, который является мощным окислителем. Значит элементы отопления не будут окисляться, что увеличит срок их службы.
• Расширительный бачок закрытого типа ставится в любом месте, обычно недалеко от котла (настенные газовые котлы идут сразу с расширительными бачками). Бак открытого типа должен стоять на чердаке, а это — дополнительные трубы, а также меры по утеплению, чтобы тепло не «утекало» через кровлю.
• В системе закрытого типа стоят автоматические воздухоотводчики, так что завоздушивания не бывает.

В общем закрытая система отопления считается более удобной. Самый главный ее недостаток — энергозависимость. Движение теплоносителя обеспечивается циркуляционным насосом (принудительная циркуляция), а он без электричества не работает. Естественную циркуляцию в закрытых системах организовать можно, но это сложно — требуется регулирование потока при помощи толщины труб. Это довольно сложный расчет, потому часто считают, что закрытая система отопления работает только с насосом.

Для уменьшения энергозависимости н повышения надежности отопления, ставят блоки бесперебойного питания с аккумуляторами и/или небольшие генераторы, которые обеспечат аварийное электроснабжение.

Расчет расширительного бака закрытого типа калькулятор. Калькулятор расчета объема расширительного бака для системы отопления

Система отопления закрытого типа имеет немало преимуществ. Она намного компактнее, так как не требует соблюдения правила установки расширительного бака в высшей точке, легче поддаётся регулировкам, работает экономичнее, а теплоноситель не испаряется и не контактирует с воздухом, то есть не насыщается кислородом, что очень важно для долговечности металлических элементов котла и радиаторов.

Калькулятор расчета объема расширительного бака для системы отопления

Компенсация температурного расширения воды происходит за счет установки мембранного расширительного бака, который может быть смонтирован, например, на «обратке» в непосредственной близости от котла. Необходимо лишь правильно определиться с параметрами этого важного элемента системы. В этом нам поможет калькулятор расчета объема расширительного бака для системы отопления.

Необходимые разъяснения по выполнению вычислений – ниже самого калькулятора.

Калькулятор расчета объема расширительного бака для системы отопления

Пояснения по проведению вычислений объема бака

Понятно, что при монтаже системы отопления, особенно в условиях дефицита места, хочется по максимуму сэкономить свободное пространство. Тем не менее, объем расширительного бака не может быть меньше расчетного значения.

В основу расчета положена следующая формула:

Vb = Vt × Kt / F

Vb — рассчитываемый объем расширительного бака.

Vt — объем теплоносителя в системе.

Как быть с ним?

• Практический способ – засечь по водомеру во время пробного заполнения системы.
• Самый точный способ – просуммировать внутренние объемы всех элементов системы – котла, труб, радиаторов и т.п.
• Простейший «теоретический» метод — не боясь совершить серьезную ошибку, можно принять соотношение 15 литров теплоносителя на каждый киловатт мощности котла отопления. Именно эта зависимость и заложена в калькулятор расчета.

Kt — коэффициент, принимающий во внимание тепловое расширение применимого теплоносителя. Этот показатель зависит от содержания в теплоносителе антифризных  добавок, и изменяется и с процентным соотношением этих добавок, и с ростом температуры,  причем — нелинейно. Существуют специальные таблицы, но в нашем случае эти данные уже внесены в калькулятор – из расчёта среднего нагрева теплоносителя до +70÷80 ºС (это наиболее оптимальный режим работы автономной системы отопления).

Если в системе применяется вода, то это необходимо отметить в соответствующем поле калькулятора.

Цены на расширительные баки для системы отопления

расширительный бак для системы отопления

Что может использоваться в качестве теплоносителя?

Для частных домов, которые могут оставляться хозяевами в зимнее время на длительное время с выключенным отоплением, целесообразнее применять незамерзающие жидкости – антифризы. О разнообразии теплоносителей для систем отопления , об их свойствах, достоинствах и недостатках – в специальной публикации нашего портала.

F — так называемый коэффициент эффективности мембранного расширительного бака. Он выражается следующей зависимостью:

F = (Pmax – Pb) / (Pmax + 1)

F — вычисляемый коэффициент эффективности бака.

Pmax — максимальное давление в системе, которое соответствует порогу срабатывания аварийного клапана в «группе безопасности». ЭтоТ параметр обязательно указывается в паспортных данных котельного оборудования.

Pb — давление подкачки воздушной камеры расширительного бачка. Изделие может поступать уже предварительно накачанное – тогда этот параметр будет указан в паспорте. Впрочем, эту величину можно и изменять – воздушная камера поДкачивается, например, автомобильным насосом, или, наоборот, из нее стравливается избыточный воздух – для этого на баке имеется специальный ниппель. Как правило, в автономных системах отопления рекомендуют закачивать воздушную камеру до уровня одной – полутора атмосфер.

Какие еще элементы обязательны в системе отопления закрытого типа?

Чтобы правильно спланировать и смонтировать отопление в доме или квартире, необходимо знать его устройство и взаимосвязь всех основных приборов и элементов. Подробно о системе отопления закрытого типа рассказывает специальная публикация нашего портала.
