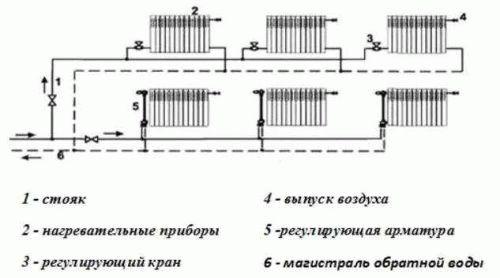

Схема двухтрубной системы отопления с нижней разводкой. Схема работы нижней разводки

Схема двухтрубной системы отопления с нижней разводкой. Схема работы нижней разводки

Принцип, согласно которому функционирует двухтрубное отопление с нижней разводкой, отличается от работы схемы с верхней разводкой в первую очередь направлением передвижения теплоносителя. Двухтрубная нижняя система предусматривает, что подающую трубу прокладывают снизу, рядом с обраткой. Что касается теплоносителя, то он движется по стояку снизу вверх. Такая схема двухтрубной системы отопления с нижней разводкой достаточно практична.

Далее жидкость, пройдя через отопительные радиаторы, направляется по обратным трубам стояков и поступает в магистраль обратки, а затем в нагревательный котел. Для удаления воздуха из конструкции используют спускники — краны Маевского, ими оборудуют все радиаторы. Как выглядит такой элемент видно на фото. В качестве альтернативы можно установить на трубах стояков автоматические воздухоотводчики.

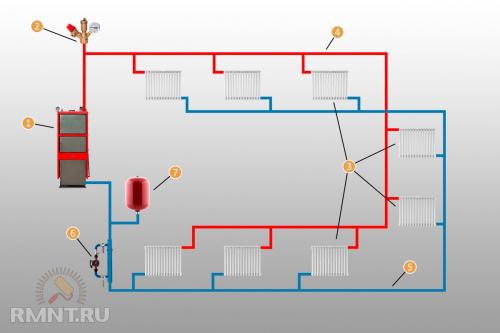

Схемы двухтрубного отопления с нижней разводкой могут состоять из нескольких контуров, в которых проектируют попутное движение жидкого носителя тепла в подающем и обратном трубопроводе и тупиковую разводку.

Если подводящая труба располагается на уровне отопительного радиатора или ниже, в системе нередко возникают воздушные пробки. Если конструкция охватывает несколько этажей, на каждой батарее должен располагаться кран Маевского. Существует следующий способ решения проблемы с пробками – это прокладка включенных в схему воздушных линий. Из них воздух поступает в центральный стояк и через расширительный бак удаляется из конструкции.

Двухтрубная система отопления с нижней разводкой многоэтажного дома. Схема разводки двухтрубной системы отопления многоквартирного и частного дома

Название системы «двухтрубная» говорит само за себя. Для работы требуется две трубы: одна подаёт подогретый до требуемого градуса теплоноситель, а вторая – возвращает его к котлу для восполнения потерянной температуры.

Такое решение позволяет реализовать как схему с естественной циркуляцией, так и с принудительной, а для нагрева теплоносителя использовать котлы на любом топливе. Двухтрубная система отопления популярна и в индивидуальном, и в масштабном строительстве.

Подключение радиатора к системе с двумя трубами

Основным отличием систем отопления друг от друга является то, как организовано движение теплоносителя. В случае с двумя трубами, требуется вдвое больше времени и материалов на прокладку трубопроводов. По сравнению с однотрубным вариантом это минус.

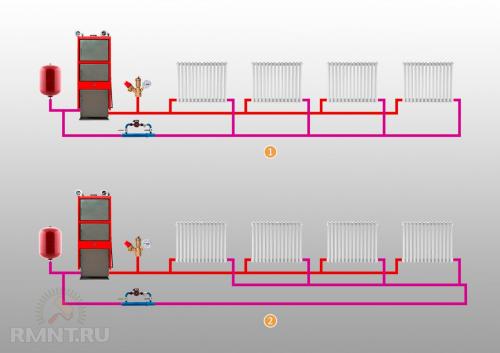

Два варианта устройства отопления

Но если труба одна, то она должна иметь больший диаметр, и экономия получается не такой уж большой.

Зато при использовании системы с двумя трубами есть возможность обеспечить обогреваемым помещениям постоянную температуру.

При однотрубной схеме она неравномерна, а установить на радиаторы терморегулирующие головки невозможно.

Улучшить ситуацию здесь можно разве что путём установки байпаса с многоходовым краном, но это дополнительные денежные и трудовые затраты, которые съедают и без того призрачную выгоду.

Примечание: недостатком основанной на 2-х трубах системы, является необходимость полной остановки работы для осуществления ремонта.

Но и этот минус прекрасно нивелируется путём установки на входе и выходе каждой батареи шарового крана.

На входе и выходе каждой батареи должен стоять вентиль

При наличии двух магистралей, горячая вода одной температуры поступает от котла сразу ко всем точкам потребления. При условии установки перед ними кранов, регулирующих интенсивность потока, она равномерно распределяется по всей трассе трубопровода.

В двухтрубной системе нет такого, что дом, расположенный далеко от котельной, или же квартира, максимально удалённая от первого этажа, обогреваются хуже.

Разница температур на подаче и обратке

Две трубы создают минимум сложностей для организации самотечного отопления, а при использованиибывает достаточно оборудования минимальной мощности.

Есть ли различия в структуре

Двухтрубные системы могут быть исполнены в горизонтальном варианте, когда дом одноэтажный, и в вертикальном, когда этажей два и больше. Экономия тепла – их главное достоинство.

Устанавливаемые на приборах отопления термостаты автоматически отключают прибор из цепи, если датчик зафиксировал перегрев.

Варианты: схемы двухтрубной системы для отопления многоквартирного дома

При этом теплоноситель уходит в следующий прибор, и только когда помещения стабильно прогреты, оставшийся минимум поступает в нерегулируемые стояки. К ним обычно относятся коридоры между квартирами, холлы перед лифтами, лестничные площадки, где тоже установлены радиаторы.

Важно: термостат так же играет роль дросселя, не позволяя системе терять необходимое давление.

Чтобы это было возможно, дросселирующее отверстие в приборе имеет диаметр, сравнимый с булавочным. Из-за малого размера отверстие легко засоряется, поэтому важным этапом в двухтрубной системе является фильтрация теплоносителя.

Выбор термостатов тоже влияет на комфортную эксплуатацию контура. Важно обращать внимание на шумность при потере давления.

Принимайте во внимание и то количество настроек, которое фиксировано может обеспечить термостат – чем их больше, тем по радиаторам точнее распределяется теплоноситель.

Варианты разводки

Системы, монтируемые в вертикальном варианте, чаще проектируют с нижней разводкой, потому что разница в температурах на подаче и обратке провоцирует гравитационное давление, которое в зависимости от этажности дома может достигнуть 10 кПа.

Чем выше расположена квартира, тем больше в отопительных приборах давление.

Именно оно в такой системе используется для преодоления теплоносителем трассы уходящего вверх трубопровода. В итоге достигается наибольшая стабильность работы контура.

Однако когда спроектировать систему с нижней разводкой не представляется возможным, подающий трубопровод располагают сверху вниз. Вторую трубу (обратку) при этом разводят снизу, иначе в нижней части трубопровода из-за шлама постоянно будут возникать засоры.

Система с верхним расположением подающей трубы

Чтобы сбалансировать разницу давлений и обеспечить их перепад, в основании стояка предусматривают установку БК (балансировочного клапана).

Он похож на обычный вентиль, только предназначен не для перекрытия системы, а для регуляции. Хотя, бывают и модели, способные выполнять обе функции.

Клапан для балансировки системы

В двухтрубной схеме регулятор гидравлически увязывает стояки, обеспечивая им постоянство эксплуатационных условий при том или ином режиме работы.

Источник: https://alyuminievye-batarei.aystroika.info/stati/odnotrubnoe-otoplenie-s-nizhney-razvodkoy-leningradskaya-odnotrubnaya-sistema-i-ee-elementy

Двухтрубная система отопления двухэтажного дома. Виды двухтрубных систем двухэтажного дома

Прежде чем выбрать тот или иной вариант двухтрубной системы отопления двухэтажного дома, схему разводки труб и вид циркуляции, необходимо выяснить, какими же они могут быть.

Во-первых, в зависимости от пространственного расположения подводящей и отводящей магистрали двухтрубная система, также как и однотрубная , может быть выполнена по двум схемам:

• С горизонтальной разводкой — когда магистральные трубы на каждом этаже образуют отдельные условно горизонтальные (с соблюдением необходимых уклонов) контуры или петли;
• С вертикальной — когда подача нагретого теплоносителя к радиаторам в разных уровнях и отвод охлажденного, из них, осуществляется при помощи вертикальных стояков.

Схемы с горизонтальной разводкой можно также разделить на:

• Простые — с последовательным подсоединением радиаторов к подающей трубе и «обратке»;
• Лучевые или коллекторные — когда каждый радиатор подсоединяется отдельно с помощью двух труб к специальному распределителю (гребенке, коллектору). Он может быть отдельным для каждого этажа, размещенным в нише или шкафчике или же быть общим для всего дома, размещенным в котельной.

Схемы с последовательным подсоединением радиаторов могут быть как с нижней, так и с верхней разводкой подающей трубы. Коллекторные же или лучевые схемы, как правило, предполагают нижнюю разводку труб, причем, очень часто, те прокладываются скрыто, под полом.

Кроме этого, схемы двухтрубных систем отопления двухэтажных домов могут отличаться способом обеспечения циркуляции теплоносителя. Такая циркуляция может быть:

• Гравитационной или естественной – когда она обеспечивается только разностью удельного веса горячего и холодного теплоносителя и наличием уклонов магистральных трубопроводов;
• Принудительной – когда для этого используется специальный циркуляционный насос (или насосы);
• Комбинированной – когда система имеет возможность работать и по той и по другой схеме, в зависимости от обстоятельств.

В зависимости от вида расширительного бака и способа создания избыточного давления в системе она может быть:

• Открытой – когда используется открытый расширительный бак, обычно располагающийся под потолком на втором этаже или на чердаке, а давление в системе определяется только высотой его размещения. Часто такой бак используется и в качестве центрального воздухосборника (как на рис. 1). Это возможно в случае, если его подсоединяют к наивысшей точке подающей трубы. Если же он подсоединяется к обратной трубе (например, при установке на «обратке» циркуляционного насоса), то на подающей трубе дополнительно необходимо устанавливать воздухосборник или воздушный клапан;
• Закрытой – когда в качестве расширительного используется герметичный мембранный бак. Избыточное давление в таких системах рассчитывается и обычно находится на уровне 1,5 бар (0,15 МПа). Такой бак может быть расположен в любом месте на подающей или обратной магистрали, но чаще всего его располагают недалеко от котла. Обязательным атрибутом закрытой системы является наличие, так называемого «блока безопасности», включающего предохранительный и воздушный клапаны и манометр, так как возникает необходимость контроля избыточного давления жидкости и автоматического сбрасывания в случае его увеличения выше установленного безопасного уровня.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/dvuhtrubna-sistema-otopleniya-chastnogo-doma-chto-soboy-predstavlyaet-dvuhtrubnaya-sistema

Двухтрубная система отопления диаметр труб. Двухтрубный контур в квартире многоэтажки

Чтобы правильно сделать отопление в квартире многоэтажного дома нужно изначально все спланировать. Одним из ключевых моментов при планировании является расчет диаметра трубы для отопления. Техническая часть дела называется гидравлическим расчетом. При этом на выбор диаметра труб для отопления влияют следующие факторы:

• протяженность системы;
• температура теплоносителя на подаче;
• температура теплоносителя на обратке;
• материалы и фурнитуры;
• площадь помещения;
• степень утомлённости помещения.

Иными словами, перед тем как рассчитать диаметр трубы для отопления, нужно определить гидравлические показатели системы. Самостоятельно можно провести только приблизительные расчеты, которые также могут быть использованы на практике.

Герметичная двухтрубная система

От диаметра труб для двухтрубной системы отопления напрямую зависит, насколько быстро тепло от котла будет достигать конечной точки контура. Чем меньше условный проход, тем скорость теплоносителя выше. Исходя из этого, можно сделать вывод, что при неправильном выборе диаметра трубы отопления в квартире в большую сторону, скорость теплоносителя упадет, а вместе с ней будет ниже температура в последнем радиаторе. Ведь вода за большее количество времени успеет отдать большее количество тепла.

Самым простым решением как рассчитать диаметр трубы для отопления это придерживаться такого же условного прохода, как и в патрубке, отходящего в вашу квартиру от центрального стояка. Это сэкономит вам время и нервы, ведь застройщиком неслучайно был установлен контур именно с таким сечением. Перед тем как объект начали строить были проведены все расчеты, гидравлический в том числе. Если есть желание посчитать все по формуле, то используйте информацию из следующего блока.

Оптимальный диаметр трубы для отопления в квартире и в частном доме до 100 кв м составляет 25 мм. Это относится к изделиям из полипропилена.

Двухтрубная система отопления тихельмана. Описание системы

В профессиональных кругах петля Тихельмана именуется двухтрубной системой отопления с попутным движением теплоносителя. Такое название полностью отражает суть и принцип работы, отличительные черты лучше всего видны на фоне двухтрубной системы с обратным движением теплоносителя, которая знакома практически всем.

Представим радиаторную сеть, развёрнутую в прямой ряд. При классической схеме тепловой узел расположен в начале этого ряда, от него вдоль всей сети следует две трубы для подачи горячего и возврата холодного теплоносителя соответственно. При этом каждый радиатор представляет собой своего рода шунт, поэтому, чем больше удаление нагревательного прибора от теплового узла, тем выше гидравлическое сопротивление в петле его подключения.

1 — Двухтрубная схема подключения радиаторов со встречным током теплоносителя в подаче и обратке; 2 — схема подключения Петля Тихельмана с попутным подключением

Если же мы ряд радиаторов свернём в кольцо, то оба его края будут примыкать к тепловому узлу. В этом случае гораздо выгоднее сделать так, чтобы возвратный трубопровод направлял теплоноситель не обратно в котельную, а продолжал следовать далее по цепочке, то есть попутно подаче. Иными словами труба подачи следует от теплового узла и заканчивается на крайнем радиаторе, в свою очередь возвратный трубопровод берет свое начало от первого радиатора и направляется в котельную. Этот же принцип может быть реализован, даже если радиаторы расположены в пространстве линейно, просто от места врезки крайнего радиатора в обратку труба разворачивается чтобы вернуть охлажденный теплоноситель. При этом на определенном участке система отопления будет трёхтрубной, так петлю Тихельмана тоже иногда называют.

Петля Тихельмана с размещением радиаторов по периметру здания. От каждого радиатора общая длина труб подачи и обратки примерно одинакова. 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — труба подачи; 5 — труба обратки; 6 — циркуляционный насос; 7 — расширительный бак

Но зачем нужны такие сложности? Если внимательно изучить схему, то окажется, что сумма длин питающего и возвратного трубопровода для каждого радиатора одинакова. Отсюда вывод: гидравлическое сопротивление каждой отдельно взятой петли подключения эквивалентно остальным участкам, то есть система попросту не нуждается в балансировке .

Однотрубная система отопления с нижней разводкой. Что такое однотрубная система с нижней разводкой

Из названия понятно, что все батареи подключены к одной трубе, уложенной снизу по периметру отапливаемых помещений. Батареи к трубе присоединяются последовательно, вход/выход в батареях может быть нижним или диагональным (второй вариант имеет лучшие показатели по эффективности обогрева). Все батареи могут работать только одновременно.

Пример подключения радиаторов

Для расширения возможностей регулировки температуры в каждом помещении используется байпасная система – батареи подключаются параллельно к одной трубе, могут работать по отдельности и одновременно, дополнительно регулируется температура нагрева каждой батареи.

Подключение радиатора отопления

По виду контура однотрубная система бывает открытой и закрытой.

1. В открытой есть расширительный бачок для приема увеличенного объема воды и слива излишков. Бачок связан с атмосферой, что и дало системе название открытой.

   Расширительный бак открытого типа

   Открытый расширительный бак

   Открытый расширительный бак способствует повышенной испаряемости жидкости, и, как следствие, необходимо постоянно следить за восполняемостью этой жидкости

2. В закрытой системе расширительный бачок закрытого типа, вся система под давлением. Для предотвращения возникновения аварийных ситуаций в закрытом варианте на системе монтируется группа безопасности: манометр, воздухоотводчик и предохранительный клапан.

   Устройство закрытых расширительных баков

   Расширительный бачок мембранного типа

   Расширительный бак для отопления

Однотрубная система с нижней разводкой может работать только с принудительным движением теплоносителя (с насосом), да и то длина контура ограничивается. Вернее не столько длина контура, сколько количество подключенных батарей и их фактическая теплоотдача.

Однотрубная система отопления частного дома

Эти знания нужны для того, чтобы понимать принцип действия системы и знать, чего с ее помощью можно достичь. Такие знания дают возможность более осознанно делать монтаж, будет ясно, зачем нужна каждая труба и каждый кран. Байпасная система значительно улучшает характеристики однотрубного отопления, но по монтажу сложнее, по количеству составных элементов и стоимости дороже. Кроме того, ее можно монтировать только над напольными покрытиями, в противном случае регулировочные игольчатые краны будут недоступными.

Двухтрубная система отопления с верхней разводкой. Двухтрубная система водяного отопления с верхней разводкой

Вода из котла поднимается вверх по подающему трубопроводу и далее поступает по стоякам и подводкам в нагревательные приборы (рис. 3). Горизонтальные магистрали прокладываются с уклоном 0,002–0,003. От нагревательных приборов вода по обратным подводкам и стоякам поступает в обратный трубопровод и из него в котел. Каждый прибор данной системы отопления обслуживается двумя трубопроводами — подающим и обратным, поэтому такая система называется двухтрубной. Подпитку воды в систему осуществляют от водопровода, а если такового не имеется, то воду заливают вручную через отверстие расширительного бака. Подпитку отопительной системы из водопровода лучше делать в обратку: холодная вода из водопровода смешивается с относительно горячей водой обратки и повышает ее плотность, увеличивая циркуляционный напор на время подпитки.

рис. 3. Схема двухтрубной системы отопления с верхней разводкой и естественной циркуляцией теплоносителя

Для улучшения циркуляции теплоносителя главный стояк (от котла до расширителя) желательно утеплить, чтобы он не остывал, доставляя воду к боковым ответвлениям. Расширительный бачок делают в двух вариантах: простом, без циркуляции воды и более сложном — с циркуляцией.

Простой вариант расширительного бачка представляет собой емкость с вваренными (или ввернутыми на резиновых прокладках) в него двумя трубами. Одна труба, это стояк подачи системы отопления, другая — труба, сигнализирующая о заполнении бачка водой. Место соединения стояка с бачком не имеет принципиального значения, труба может быть введена в бачок как в днище, так и в боковую стенку. Главное, чтобы она была введена как можно ниже, для того чтобы полностью использовать объем расширительного бачка. Сигнальная труба вводится в бачок сбоку, в 100 мм от верха: вода при запитывании системы займет объем бачка и начнет переливаться в эту трубу, сигнализируя о заполнении системы. В процессе эксплуатации нагретая вода будет расширяться в объеме и стекать через сигнальную трубу. В конечном итоге, при самом большом нагреве система «выплюнет» в трубу расширившийся объем воды и произойдет саморегулирование уровня воды в бачке. При дальнейших увеличениях и уменьшениях объема уровень воды в бачке будет меняться, но перелива ее в сигнальную трубу не будет. У такой конструкции расширителя два недостатка: первый, периодически, примерно раз в полгода нужно визуально проверять наличие воды в расширителе и, второй, бачок нужно очень хорошо утеплять, вода в нем остывает и при сильных морозах может замерзнуть. Однако эти недостатки с лихвой оправдываются простотой системы и к ним очень быстро привыкаешь: утеплить бачок нужно всего лишь один раз, а к расходу системой воды приноравливаешься буквально через год эксплуатации и уже знаешь, когда нужно долить воду — раз в полгода или раз в год. Обычно уровень проверяют и доливают воду перед началом отопительного сезона и забывают о нем до начала следующего сезона.

Двухтрубная система отопления на два крыла. Классификация оборудования

Двухтрубная система отопления частного дома может быть открытой или закрытой. Последняя предусматривает наличие мембранного расширительного бачка, который позволяет работать системе при высоком давлении.

Тепловым носителем может выступать не только вода, но и этиленгликолевые составы, способные работать при низких температурах (до 40 градусов ниже нуля). Составы на основе этиленгликоля называются антифризами.

Необходимо заметить, что правильная работа оборудования обеспечивается только при использовании специализированных составов, предназначенных конкретно для целей отопления. Автомобильные антифризы не подойдут. То же самое касается присадок и добавок: можно использовать только специально приспособленные для отопления.

Особенно важно соблюдать данную рекомендацию при эксплуатации дорогих моделей котлов, управление которыми осуществляется автоматикой. В случае поломки котла производители обычно снимают с себя ответственность и не выполняют гарантийный ремонт, если неисправность напрямую не вызвана тепловым носителем.

Системы закрытого типа отличаются наивысшим уровнем безопасности, поэтому большая часть котлов современного производства нацелена именно на такие схемы.

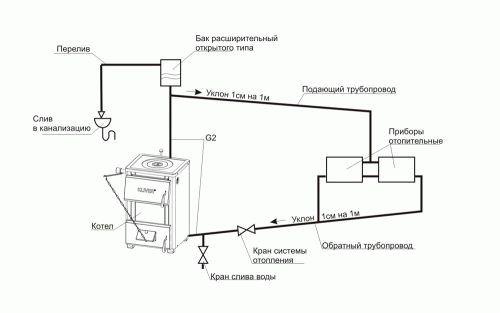

Схема открытой системы отопления с расширительным бачком

В открытых системах расширительный бачок монтируется на верхнем участке. К бачку присоединяют патрубок для вывода воздуха, а также трубу для слива лишней воды из системы. Из бачка можно отбирать горячую воду для бытовых потребностей, однако в таком случае желательно сделать снабжение воды автоматическим. Кроме того, вода, используемая для нужд жильцов, не должна содержать технических добавок и присадок.

Двухтрубная система вертикального и горизонтального типов

Существует два вида организации системы с двумя магистралями – вертикальный и горизонтальный. Вертикальное расположение труб обычно используется в многоквартирных зданиях. Для реализации системы необходимо множество труб, но при этом достигается возможность отводов в квартиры на каждом этаже. Основной плюс такой системы – естественная отдача воздуха, так как он устремляется кверху, где выводится с помощью расширительного бака или спускного вентиля.

Двухтрубная горизонтальная система отопления более распространена в одноэтажных и двухэтажных домах. Для удаления воздуха здесь используются краны Маевского.

Верхняя и нижняя разводка

Разводка подачи теплоносителя выполняется по одному из двух принципов: верхнему или нижнему. Если разводка верхняя, трубопровод располагается в подпотолочном пространстве, и трубы подачи спускаются вниз к батареям. Обратка же идет по полу. Плюс данного варианта в том, что он позволяет легко организовать естественную циркуляцию, так как из-за перепада высот и специально расположенной под углом трубы обеспечивается хорошая скорость движения теплоносителя.

Однако системы с нижней разводкой не слишком популярны из-за внешней непривлекательности бросающихся в глаза труб. Проблему можно исправить, если накрыть трубопровод подвесным или натяжным потолком.

Обратите внимание! Оба типа разводки используются в двухтрубных системах. Различия в схемах наглядно показаны на рисунке ниже.

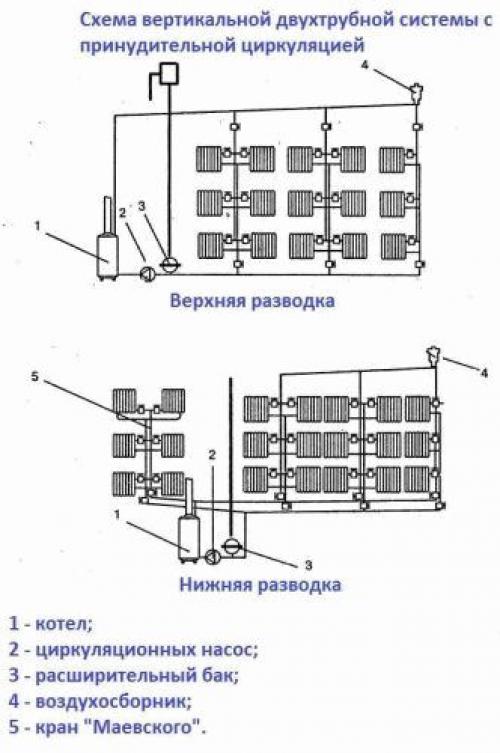

Схема вертикальной двухтрубной системы

Если разводка устроена по нижнему принципу, труба подачи располагается внизу, но чуть выше обратки. Причем трубы можно установить даже в подвале, полуподвале или встроить в пол. Такой способ разводки более эстетичен, а потому пользуется популярностью.

Однако при нижнем способе необходимо тщательно выбирать место для установки котла (если речь идет о естественной циркуляции теплоносителя), так как батареи должны располагаться выше котла. В случае же принудительной циркуляции положение оборудования относительно батарей значения не имеет.

Схема магистралей воды в системе отопления

Двухтрубная система отопления двухэтажного дома делится на два крыла. В обоих крыльях уровень температуры регулируется с помощью вентилей. Применяется нижняя разновидность разводки и принудительная циркуляция, поэтому котел крепится к стене.

Тупиковая и попутная системы

Система, в которой тепловой носитель двигается в разные стороны по трубам подачи и обратного хода, называется тупиковой. Другой вариант – система с попутным направлением теплоносителя (схема Тихельмана). Попутная схема легче поддается балансировке и настройке, в особенности, если речь идет о масштабных отопительных сетях.

В попутной системе с равным количеством радиаторных секций нет необходимости проводить балансировку. В тупиковой же схеме не обойтись без установки на всех радиаторах термоклапанов или игольчатых вентилей.

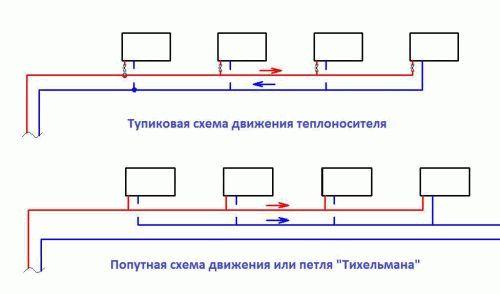

Тупиковая и попутная схема движения теплоносителя

Причем следует заметить: даже если в попутной схеме имеются батареи с отличающимся количеством секций, установить баланс будет гораздо проще, чем в разветвленной системе тупикового типа.
