Схема двухтрубной тупиковой системы отопления. Что такое тупиковая система отопления?

Схема двухтрубной тупиковой системы отопления. Что такое тупиковая система отопления?

Как вы уже поняли, данная система относится к двухтрубным, поскольку однотрубная схема представляет собой замкнутый контур. Чтобы убедиться в том, что система – тупиковая, достаточно проследить движение теплоносителя до и после радиаторов. В нашем случае нагретая вода сначала движется по подающему трубопроводу в одном направлении, пока не затечет в радиатор. Отдав тепло, она уходит в обратную магистраль и протекает уже в противоположном направлении, навстречу подающему потоку, после чего попадает обратно в котел.

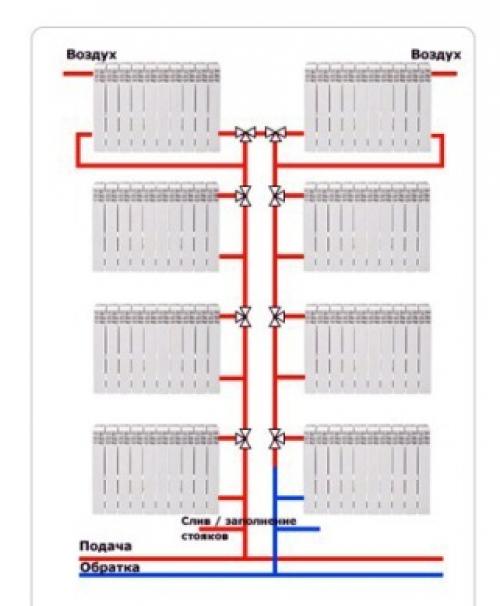

Для справки. Тупиковой может быть и однотрубная система, но это скорее исключение, чем правило. Ниже на рисунке представлена подобная тупиковая система с нижней разводкой и вертикальными стояками с трехходовыми клапанами на подключениях радиаторов. Нетрудно заметить, что она сложна в исполнении и влетит в копеечку тому, кто решится на ее монтаж. Поэтому рассматривать этот вариант мы не станем.

Не стоит думать, что тупиковая схема применима только при наличии принудительного побуждения с помощью циркуляционного насоса. Конечно, чаще всего в частных домах используется именно такой способ перемещения теплоносителя, так как это позволяет подбирать наименьшие диаметры труб. Но в последнее время многие домовладельцы в силу различных обстоятельств стремятся к энергонезависимости, а потому стараются внедрять у себя в жилище схемы тупиковой системы с верхней разводкой и естественным течением воды. Самые распространенные из них показаны на рисунке:

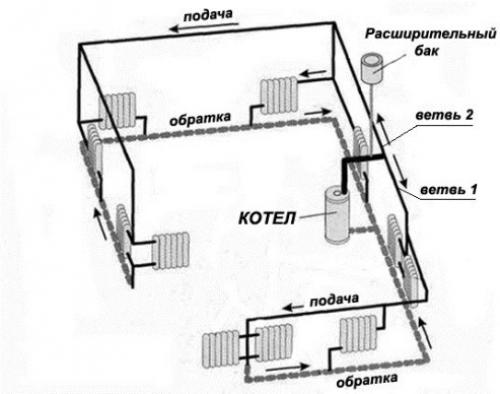

Как видно на рисунке слева, система разделяется на 2 замкнутых ветви с практически одинаковым числом батарей в каждой (5 и 6 шт.). Общее количество приборов – 11, при самотеке их не стоит «вешать» на одну ветку, иначе циркуляция в самых дальних радиаторах будет минимальной, как и прогрев. Кстати сказать, даже при наличии насоса такое разделение – только на пользу, чем меньше батарей нагружает тупиковую ветвь, тем лучше.

Главное преимущество тупиковой системы над остальными двухтрубными схемами – простота в расчете и монтаже, а также самая низкая стоимость проекта в целом.

В качестве примера для сравнения покажем еще 2 вида двухтрубных систем:

• с попутным течением теплоносителя;
• лучевая (коллекторная) схема.

В отношении гидравлики оба этих варианта превосходят тупиковую схему. При попутном движении теплоноситель, выходя из каждой батареи, устремляется по магистрали в том же направлении. Расстояние, преодолеваемое водой в подающем и обратном трубопроводе от каждого радиатора одинаково, отсюда хорошая сбалансированность всей сети. Притом что тупиковая и попутная система отопления подают ко всем приборам теплоноситель с одинаковой температурой, последняя сложнее и обойдется гораздо дороже по материалам.

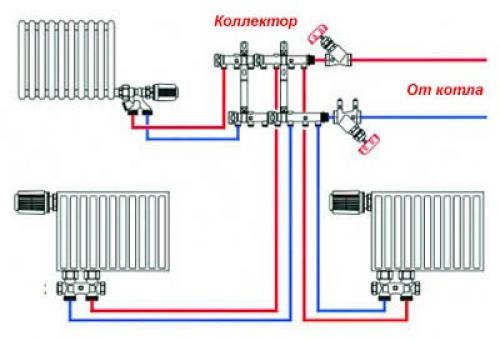

Коллекторный способ доставки тепла еще более прогрессивен, это самая удобная в плане регулировки и надежная система. Но она же и самая дорогая, хотя в коттеджах большой площади и с высокими требованиями к интерьеру помещений альтернативы лучевой схеме может и не найтись.

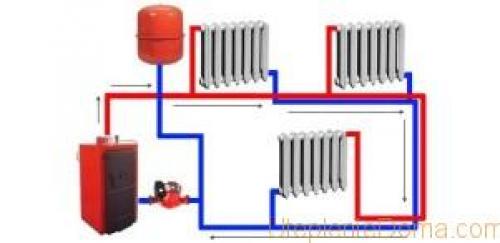

Двухтрубная система отопления диаметр труб. Двухтрубный контур в квартире многоэтажки

Чтобы правильно сделать отопление в квартире многоэтажного дома нужно изначально все спланировать. Одним из ключевых моментов при планировании является расчет диаметра трубы для отопления. Техническая часть дела называется гидравлическим расчетом. При этом на выбор диаметра труб для отопления влияют следующие факторы:

• протяженность системы;
• температура теплоносителя на подаче;
• температура теплоносителя на обратке;
• материалы и фурнитуры;
• площадь помещения;
• степень утомлённости помещения.

Иными словами, перед тем как рассчитать диаметр трубы для отопления, нужно определить гидравлические показатели системы. Самостоятельно можно провести только приблизительные расчеты, которые также могут быть использованы на практике.

Герметичная двухтрубная система

От диаметра труб для двухтрубной системы отопления напрямую зависит, насколько быстро тепло от котла будет достигать конечной точки контура. Чем меньше условный проход, тем скорость теплоносителя выше. Исходя из этого, можно сделать вывод, что при неправильном выборе диаметра трубы отопления в квартире в большую сторону, скорость теплоносителя упадет, а вместе с ней будет ниже температура в последнем радиаторе. Ведь вода за большее количество времени успеет отдать большее количество тепла.

Самым простым решением как рассчитать диаметр трубы для отопления это придерживаться такого же условного прохода, как и в патрубке, отходящего в вашу квартиру от центрального стояка. Это сэкономит вам время и нервы, ведь застройщиком неслучайно был установлен контур именно с таким сечением. Перед тем как объект начали строить были проведены все расчеты, гидравлический в том числе. Если есть желание посчитать все по формуле, то используйте информацию из следующего блока.

Оптимальный диаметр трубы для отопления в квартире и в частном доме до 100 кв м составляет 25 мм. Это относится к изделиям из полипропилена.

Источник: https://alyuminievye-batarei.aystroika.info/stati/dvuhtrubnaya-tupikovaya-sistema-otopleniya-vidy-otopitelnyh-sistem

Тупиковая система отопления на два плеча. Виды отопительных систем

Отопление в доме может быть организовано разными методами. К примеру, лучевой (или коллекторный) способ представляет собой систему, в которой каждый радиатор связан с распределительным коллектором посредством подающей и обратной трубы. В некоторых случаях радиаторы, располагающиеся в одном помещении, соединяются попарно. Такая независимая схема позволяет легко отключать одну батарею без остановки всей магистрали. Отключение может понадобиться при поломке какого-либо элемента или для экономии.

При монтаже лучевой системы применяются трубы одинакового диаметра и приблизительно равные по длине. Таким образом обеспечивается равномерный перепад давления и каждый радиатор расходует одинаковое количество теплоносителя. Соединительные трубы часто скрывают в полу, стенах или за натяжным потолком, оставляя на виду только батареи. Благодаря этому отопительный контур выглядит более эстетично.

Попутная разводка реализуется иначе. Подающий трубопровод в ней проходит последовательно от котла до последнего радиатора, а обратный соединяет батареи от первой до последней и возвращается к котлу. Теплоноситель в обеих магистралях транспортируется в одном направлении. Эффективность такой схемы отопления зависит от правильной балансировки давления. Если в одном циркуляционном кольце оно будет больше, чем в других, теплоноситель потечёт именно в него, а напор в остальных батареях существенно снизится.

Ещё одна система — однотрубная — является наиболее простой в исполнении, но далеко не самой эффективной. Она лишена труб обратной подачи воды, батареи в ней соединены последовательно. Из-за этого нет возможности регулировать нагрев отдельных радиаторов.

Для функционирования такой разводки необходимо более высокое давление. Её особенностью является вертикальный розлив, который осуществляется с помощью установленного на чердаке расширительного бака. Установка однотрубного отопления в многоэтажных домах нерентабельна, поскольку нагрев батарей от верхнего этажа к нижнему обеспечивается неравномерно.

Наиболее распространённой является тупиковая схема отопления, простая и недорогая в установке, а также отличающаяся долгой и стабильной работой. При создании отопления в домах в 90% случаев выбирают именно её.

Тупиковая система отопления плюсы и минусы. Виды тупиковых систем

В обеих схемах остывший теплоноситель течет в обратную сторону относительно горячего

В зависимости от особенностей строения, тупиковую систему отопления можно монтировать горизонтальным или вертикальным способом.

Горизонтальная

Этот вид тупиковой системы предполагает горизонтальную расстановку радиаторов, объединенных подающей магистралью и обраткой в общую схему. Вся магистраль состоит из труб одинакового диаметра, поэтому разводка проста в монтаже и более экономична, особенно для домов небольшой площади, где она успешно работает с естественной циркуляцией теплоносителя. В домах, площадь которых 100 м2 и более применение горизонтальной разводки требует организации принудительного движения теплоносителя по системе. Тупиковое отопление горизонтального типа позволяет выполнять монтаж разводки в пол, что удачно скрывает ее с глаз. В этом случае лучше выбирать армированные полимерные трубы и соединять их надвижными гильзами.

Вертикальная

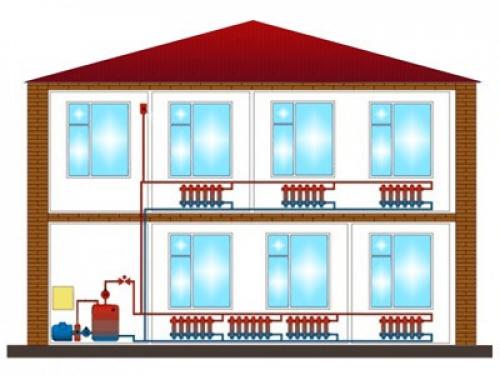

Тупиковое отопление вертикального типа включает в себя два или три горизонтальных контура, присоединенных к вертикальному стояку. Такую схему разводки применяют в двух или в трехэтажных домах, чтобы создать давление в трубопроводе и ускорить движение теплоносителя. Каждый ее контур отвечает за обогрев одного этажа дома. У такой схемы разводки есть ограничения по количеству радиаторов, составляющих одну ветку. Для эффективного обогрева помещений число приборов на этаже не должно превышать 10 штук. Для большего их количества потребуется установка автоматических регуляторов давления, чтобы сбалансировать подачу нагретого теплоносителя.

Тупиковое отопление с разводкой вертикального типа невозможно проложить без использования различных фитингов, что усложняет монтаж системы.

Источник: https://alyuminievye-batarei.aystroika.info/stati/dvuhtrubnaya-tupikovaya-sistema-otopleniya-vidy-otopitelnyh-sistem

Двухтрубная система отопления с нижней разводкой. Как разделить отопление на два контура

При прокладке теплосистемы питающую линию ведут от котла, а обратку, для возврата остывшего теплоносителя, направляют к котлоагрегату. Тип разводки подбирают в зависимости от конструкционных особенностей конкретного строения.

Двухтрубная система отопления с верхней и нижней разводкой

В доме или на даче монтируют тепловые коммуникации с разными вариантами разведения трубных линий:

1. В контурах с верхней разводкой горячий теплоноситель доходит по трубопроводу до верхней точки теплосистемы. Оттуда горячая жидкость стекает в отопительные приборы, расположенные ниже. Удобная схема, в которой рационально используется гравитация.
2. Двухтрубное отопление с нижней разводкой устроено иначе. Нагретый теплоноситель поднимается снизу вверх и сразу из горячего стояка распределяется по батареям. Остывшая жидкость уходит в обратный трубопровод и стекает в котел. Поднимать разогретую воду вертикальному трубопроводу и одновременно распределять ее по горизонтальным веткам достаточно сложно. Увеличивается риск образования воздушных пробок, поэтому на каждый радиатор в двухтрубной схеме отопления с нижней разводкой ставят воздухоотводчик.

Оба варианта распространены и популярны. На предпочтения влияет наличие или отсутствие свободного места для прокладки теплокоммуникаций в верхней и нижней части дома.

Двухтрубная горизонтальная и вертикальная системы отопления

Эти схемы отличаются направлением трубопроводов – в горизонтальных отопительных коммуникациях контуры проложены вдоль пола, а вертикальных – проходят вертикально:

1. Вертикальные или стояковые теплосистемы монтируют в домах с несколькими этажами. Через все комнаты, расположенные друг над другом, проходит по два стояка, по которым подается горячая вода и оттекает холодная. К трубам боковым подключением крепят радиаторы. Схема использовалась, когда помещения в домах были небольшими и отапливались одной батареей. Сейчас комнаты делают просторнее, и вертикальная конструкция встречается реже.

Двухтрубная система отопления на два крыла. Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д. Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным. Но тут нужно подбирать расположение котла: в системах с принудительной циркуляцией его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют.

Двухтрубная система разная схема подключения радиаторов

Двухтрубная система отопления двухэтажного частного дома проиллюстрирована в видео. Она имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки. Система с принудительной циркуляцией, потому котел висит на стене.

Двухтрубная система отопления частного дома своими руками. Горизонтальные системы

Это замкнутая двухтрубная система, в которой вместо вертикальных стояков проложены горизонтальные ветви, а к ним присоединяется определенное число отопительных приборов. Как и в предыдущем случае, ветви могут иметь верхнюю, нижнюю и комбинированную разводку, только теперь это происходит в пределах одного этажа, как показано на схемах:

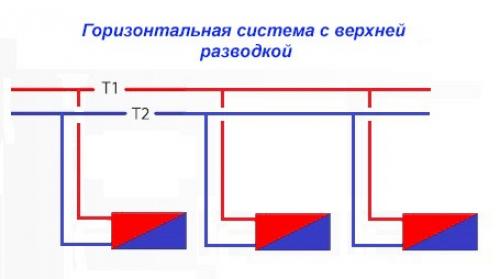

Как видно на рисунке, система с верхней разводкой требует прокладки труб под потолком помещений либо на чердаке и в интерьер будет вписываться с трудом, не говоря уже о расходе материалов. По этим причинам схема применяется нечасто, например, для обогрева подвальных помещений либо в случае, когда котельная находится на кровле здания. Но если правильно подобран циркуляционный насос и произведена настройка системы, то и с крышной котельной трубы лучше пустить понизу, с этим согласится любой домовладелец.

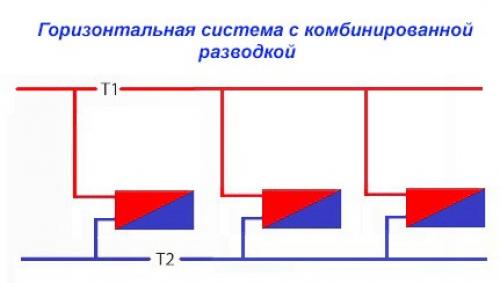

Комбинированная разводка незаменима тогда, когда нужно смонтировать двухтрубную гравитационную систему, где теплоноситель движется естественным образом за счет конвекции. Подобные схемы до сих пор актуальны в районах с ненадежным электроснабжением и в домах малой площади и этажности. Ее недостатки в том, что через все комнаты проходит множество труб большого диаметра, спрятать их весьма затруднительно. Плюс высокая материалоемкость проекта.

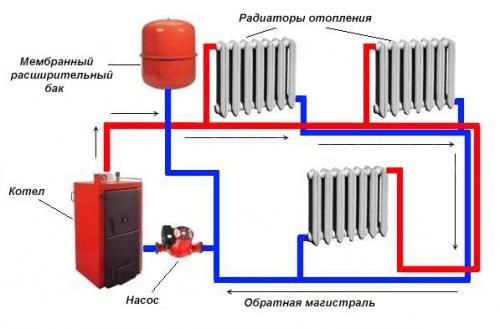

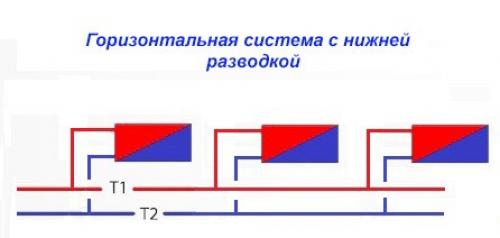

Ну и наконец, горизонтальная система с нижней разводкой. Неслучайно она наиболее популярна, ведь схема сочетает в себе массу достоинств и почти не имеет недостатков. Подводки к радиаторам короткие, трубы всегда можно спрятать за декоративным экраном или замонолитить в стяжку пола. При этом расход материалов приемлем, а с точки зрения эффективности работы трудно подыскать вариант лучше. Особенно когда применяется более совершенная попутная система, продемонстрированная ниже на схеме:

Ее главное преимущество заключается в том, что вода в подающем и обратном трубопроводе проходит одинаковое расстояние и течет в одном направлении. Поэтому гидравлически это самая стабильная и надежная схема при условии, что все расчеты проведены правильно и учтены особенности монтажа. Кстати говоря, нюансы систем с попутным движением теплоносителя состоят в сложности устройства кольцевых контуров. Зачастую трубами надо пересекать дверные проемы и другие препятствия, из-за чего стоимость проекта может вырасти.

Вывод.  Для частного дома оптимальным вариантом является двухтрубная горизонтальная система отопления с нижней разводкой, но только совместно с искусственной циркуляцией теплоносителя. Если же требуется обеспечить энергонезависимую работу теплового оборудования и сетей, то рекомендуется взять одну из комбинированных самотечных систем – горизонтальную или вертикальную. Последняя будет уместна в доме с двумя этажами.

Источник: https://alyuminievye-batarei.aystroika.info/stati/dvuhtrubnaya-tupikovaya-sistema-otopleniya-vidy-otopitelnyh-sistem

Двухтрубная тупиковая система отопления с нижней разводкой. Способы выполнения разводки

Схема тупиковой системы отопления может быть организована с верхней или нижней подачей теплоносителя. Верхняя разводка применяется чаще всего при естественной циркуляции, нижняя возможно только при наличии циркуляционного насоса в цепи.

В первом случае трубопроводы монтируются с обязательными уклонами для более эффективного движения теплоносителя. Расширительный бачок открытого типа устанавливается в верхней точке системы.

Наиболее подходящий способ подключения радиаторов в двухтрубной тупиковой системе отопления с естественной циркуляцией – диагональный. Кран Маевского или воздухоотводник другой конструкции необходимо установить на каждую батарею.

Нижняя разводка предполагает прокладку подающего и отводящего трубопроводов над поверхностью пола. При этом трубы располагают одну над другой – подача сверху. Циркуляционный насос и закрытый расширительный бачок мембранного типа вживляются в обратную трубу на небольшом расстоянии от входного патрубка котла, если он одноконтурный. В двухконтурных котлах насос и бачок располагаются внутри корпуса и являются элементами нагревательного оборудования.

Тупиковая система отопления с нижней разводкой хороша тем, что магистральные трубопроводы можно утопить в конструкцию пола или закрыть небольшим коробом за широким плинтусом. Самый большой ее недостаток – это зависимость от электроэнергии. Однако проблема решается приобретением небольшого генератора, который выручит на время отсутствия электричества. Подключение радиаторов может выполняться по любому способу: нижнему, диагональному или боковому.

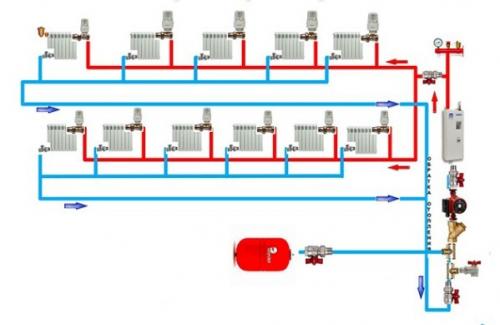

Существует еще плечевая тупиковая система отопления. Одна из разновидностей с боковым присоединением радиаторов представлена на схеме для двухэтажного дома:

Теплоноситель может обслуживать всю сеть одновременно, в то же время каждое плечо системы может работать самостоятельно. Кроме того, краны устанавливаются на входе и выходе каждого радиатора. Это удобно для регулировки температуры обогрева в каждой комнате.
