Какая теплоотдача у алюминиевых радиаторов. Тепловые характеристики алюминиевого радиатора отопления

Какая теплоотдача у алюминиевых радиаторов. Тепловые характеристики алюминиевого радиатора отопления

Конвекция — это естественный самостоятельный перенос тепла, который свойственен жидкостям и газам при перемешивании, которое происходит при нагревании. Естественная конвекция малоэффективна, поэтому с целью повысить коэффициент теплоотдачи в современных системах отопления наиболее часто используют принудительную конвекцию. Осуществляется этот процесс с помощью циркуляционного насоса. Таким образом, воздушные массы, находящиеся в непосредственной близости к поверхности радиатора, нагреваются и поднимаются вверх, а на их место поступает холодный воздух. Именно так происходит конвекционное нагревание воздуха в отдельной комнате.

Излучение — это передача тепловой энергии инфракрасным излучением, которая осуществляется через воздух. Излучение характерно для нагревательных процессов, в том числе обогрев от огня (костер или камин), от спиральных электронагревателей, также и от поверхности радиатора отопления. Передача тепла при помощи излучения напрямую зависит от температуры нагрева самого отопительного прибора(батареи).

Алюминиевые радиаторы отопления — виды, рабочие характеристики, объем, мощность, теплоотдача

К алюминиевому радиатору можно установить терморегулятор и управлять тепловым потоком.

Алюминиевые радиаторы имеют 2 вида — радиаторы из первичного алюминия и вторичного, то есть первый вид изготавливается из чистого сырья, а второй вид переплавляется из вторичного сырья (лома, грязных сплавов). Естественно, батареи из чистого сплава стоят дороже, но они более надежные, качественные и имеют длительный срок службы.

Алюминиевые радиаторы, независимо от фирм-производителей, имеют секционную структуру и 2 основных варианта конструкции — литые и экструзионные. В литых моделях каждая секция сделана отдельно, а экструзионные выполнены по технологии соединения 3-х частей, и вместо сварки отдельных секций используется склеивание или скручивание болтами.

Рабочие характеристики — это один важнейших критериев при выборе модели радиатора. К рабочим характеристикам относятся рабочее давление и мощность теплоотдачи отопительного прибора. Рабочее давление — показатель давления воды-теплоносителя, который выдерживает прибор без риска разрыва и повреждения. Современные производители указывают рабочее давление от 6 до 16 атм. Батареи с низким показателем давления могут быть использованы в системах отопления, где давление теплоносителя контролируется самим пользователем, и риск скачков давления сведен к нулю (частный дом, квартира, дача, коттедж). Чем выше показатель рабочего давления, тем надежнее и прочнее радиатор, так при установке радиатора в коммунальной системе отопления, где риск внезапного повышения давления (гидроудара) вполне ожидаем, лучше брать приборы с высоким показателем рабочего давления.

Примеры установки радиаторов

Теплоотдача характеризует количество тепла, которое может отдать одна секция радиатора. Секция алюминиевого радиатора имеет стандартный размер 110-140 мм в глубину, высоту 350-1000 мм, толщину стенки 2-3 мм, объем для теплоносителя 0,35-0,5 л, площадь нагревания 0,4-0,6 кв.м.;. Теплоотдачу алюминиевого радиатора на 50-60% составляет излучение, 40-50% конвекция.

Высокая теплоотдача такой батареи обеспечивается тем, что алюминий обладает высокой теплопроводностью, которая в 3 раза превышает показатели стали и чугуна, а также конструкцией радиатора.

Применение тонких поперечных ребер во внутренней части каждой секции призвана увеличить и без того высокие показатели теплоотдачи прибора в системе отопления. Такое устройство алюминиевой батареи позволяет увеличить теплоотдачу на 80%. Также преимуществом конструкции алюминиевых батарей являются широкие водные каналы, которые обеспечивают отличную и надежную теплопередачу, даже при теплоносителе низкого качества. Максимальная температура теплоносителя (воды внутри отопительной системы), которую выдерживают алюминиевые радиаторы, составляет 130°С.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/kakaya-teplootdacha-u-alyuminievyh-radiatorov-kak-rasschitat-realnuyu-teplovuyu-moshchnost

Теплоотдача меди. Тепловые свойства меди

Характерной особенностью меди является ее высокая теплопроводность, в 6 раз большая, чем у железа, и более высокая, чем у железа, механическая стойкость при низких температурах.
Коэффициент теплопроводности меди при температуре 20–100 °С составляет 394 Вт/(м*К) – выше только у серебра. Стальной прокат уступает меди по этому показателю почти в 9 раз, а железо – в 6. Различные примеси по-разному влияют на физические свойства металлов. У меди скорость передачи тепла снижается при добавлении в материал или попадании в результате технологического процесса алюминия, железа, кислорода, мышьяка, сурьмы, серы, селеа, фосфора.
Высокая теплопроводность характеризуется быстрым распространением энергии нагрева по всему объему предмета. Эта способность обеспечила меди широкое применение в любых системах теплообмена, особенно труб, листовой меди и медной проволоки . Ее используют при изготовлении трубок и радиаторов холодильников, кондиционеров, вакуумных установок, автомашин для отвода избыточного тепла охлаждающей жидкости. В отопительных приборах подобные изделия из меди служат для обогрева.
Способность меди проводить тепло снижается при нагреве. Значения коэффициента теплопроводности меди в воздухе зависит от температуры последнего, которая влияет на теплоотдачу (охлаждение). Чем выше температура окружающей среды, тем медленнее остывает металл и ниже его теплопроводность. Поэтому во всех теплообменниках используют принудительный обдув вентилятором – это повышает эффективность работы устройств и одновременно поддерживает тепловую проводимость на оптимальном уровне.
Тепловое расширение меди (при 20 - 100 град. C) - 0,0168 мм / м / ºC.
Чистая медь и ее сплавы не являются жаростойкими материалами, однако, в некоторых случаях они применяются при повышенных температурах, когда от конструкции требуется повышенная электропроводность или теплопроводность. Используется медь с низким содержанием кислорода (У меди высокая теплопроводность, что обуславливает достаточно сложный процесс монтажных и других работ, имеющих свою специфику. Сварка, пайка, резка меди требует более концентрированного нагрева, чем для стали, и зачастую предварительного и сопутствующего подогрева металла.
Медь, помимо широкого применения в технике по причине ее высокой электропроводности, используется в химическом машиностроении в качестве конструкционного материала для изготовления разнообразной химической аппаратуры и, в особенности, теплообменной аппаратуры (выпарные аппараты, теплообменники, конденсаторы, испарители, змеевики). Объясняется это высокой теплопроводностью меди и ее сплавов, их благоприятными физико-механическими свойствами при достаточно высокой.
Существует несколько марок меди, теплопроводность которых при низких температурах может быть весьма различной в зависимости от количества и характера примесей.

Теплоотдача алюминиевых и чугунных батарей. У, каких радиаторов лучше теплоотдача

Еще один фактор, влияющий на объемы получаемой энергии — материал изготовления радиаторов. Обладая разным уровнем теплопроводности, разные металлические сплавы и конструкции дают различные результаты.

1. Лидерами являются биметаллические изделия, в производстве которых использовано одновременно два вида сплавов — стальной и алюминиевый, используемый для оребрения. Мощность одной секции составляет от 140 до 180 Вт, номинальный уровень давления — 35 атмосфер, срок эксплуатации — около 20 лет.
2. Алюминиевые конструкции изготавливаются из силумина — сплава алюминия и кремния. Одна секция может дать от 130 до 221 Вт энергии. Однако хрупкость алюминия негативно влияет на срок службы и прочность изделия. Материал выдерживает рабочее давление в пределах 10 атм и рекомендован для использования теплоносителя с уровнем кислотности pH не более 7,5 во избежание преждевременного разрушения.
3. Стальные модели считаются оптимальным решением по соотношению стоимости и практических достоинств. Такие сплавы быстро нагреваются и интенсивно излучают тепло в окружающую среду. Поскольку стальные изделия изготавливаются в виде цельных панелей, уровень теплоотдачи рассчитывается для всего радиатора в целом и составляет приблизительно 12 –14 кВт.

Теплоотдача алюминиевых радиаторов 350. Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

• алюминиевые;
• биметаллические;
• чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

• тепловая мощность;
• допустимое рабочее давление;
• давление опрессовки (испытания);
• вместительность;
• масса.

Примечание. Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру.

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

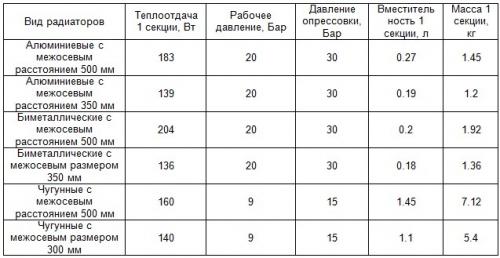

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

Таблица мощности алюминиевых радиаторов. Достоинства и недостатки

Алюминиевые радиаторы отопления – один из наиболее популярных вариантов для большинства систем отопления загородных домов и квартир. Наряду с широким списком преимуществ изделий, им свойственен объёмный перечень недостатков. Некоторые из них при подробном анализе могут сыграть ключевую роль при выборе подходящего варианта для той или иной ситуации.

Положительные факторы

Одним из основополагающих факторов является низкая стоимость и неплохие показатели теплоотдачи. Однако преимущество заключается не только в этом, но и целом ряде других причин:

• Небольшой вес. Масса одной секции не более 1,5 кг. Таким образом, даже длинная десяти секционная батарея будет весить всего 15 кг. Этот критерий существенно облегчает задачу транспортировки и монтажа.
• Максимальная температура теплоносителя. Максимальное значение разогрева рабочей жидкости может достигать 130°С, что значительно выше температуры кипения воды, которая преимущественно и используется в бытовых системах отопления.
• Цена. Вышеупомянутый пункт, который делает алюминиевые радиаторы более приемлемыми в сравнении с ближайшим конкурентом – биметаллом. Последний не так податлив в обработке, как чистый металл, что и сказывается на окончательной стоимости продукта.
• Высокий КПД. Алюминий имеет отличные показатели теплопроводности. Одна секция способна конвертировать около 150-200 Вт тепловой энергии. Сопоставив такой радиатор с биметаллическим, алюминиевый (при одинаковых размерах) будет греть лучше. Из этого следует, что для получения одинакового КПД секций биметалла потребуется больше. Из этого следует соответствующее возрастание цены.
• Выбор типоразмеров. При необходимости легко подобрать радиатор, соответствующей глубины, ширины, так же и с разным межосевым расстоянием.
• Эстетический внешний вид и качественное порошковое окрашивание. Нейтральный облик алюминиевых радиаторов делает их «не заметными» на стенах комнаты. Следует подчеркнуть, что данный фактор применим к большинству современных отопительных конвекторов. Исключением могут стать разве только громоздкие чугунные батареи-гармошки.

Теплоотдача алюминиевых радиаторов 500. СРАВНЕНИЕ ТЕПЛООТДАЧИ РАДИАТОРОВ РАЗНОГО ТИПА

Тепловые характеристики радиаторов Ogint с межосевым расстоянием 500 мм:

Теплоотдача радиаторов отопления является одним из основных параметров, которые необходимо учитывать при выборе отопительных приборов. Этот показатель напрямую определяет эффективность обогрева помещений. При выборе радиаторов обязательно необходимо учитывать, какая теплоотдача у предлагаемых приборов.

В таблице выше приведены характеристики теплоотдачи одной секции для радиаторов Ogint, которые по данному параметру являются одними из лучших на современном отечественном рынке. Эти данные позволяют выполнить сравнение теплоотдачи для разных типов радиаторов.

Теплоотдача радиаторов разных типов отличается значительноПоказатель теплоотдачи, или мощности, радиаторов характеризует то, какое количество тепла прибор отдает в окружающую среду в единицу времени. При выборе отопительных приборов проводится расчет по формуле теплоотдачи радиаторов с целью определения мощности батареи. Полученное значение соотносят с тепловыми потерями помещения.

Оптимальной считается мощность, которая перекрывает тепловые потери на 110-120%.

Это лучшая теплоотдача, при которой в помещениях поддерживается комфортная температура. Недостаточная мощность не позволит батарее качественно обогревать помещение. Повышенная теплоотдача приводит к перегреву. Для автономных систем отопления слишком высокая мощность батарей означает еще и повышенные затраты на отопление.

Чтобы повысить теплоотдачу, можно добавить к радиатору дополнительные секции или изменить схему подключения. Для автономных систем отопления также может быть доступно увеличение температуры теплоносителя. При использовании любого из этих способов должен предварительно выполняться пересчет теплоотдачи радиаторов.

На теплоотдачу радиаторов отопления влияют следующие параметры:

ем выше температура, тем больше тепла отдают батареи;

материал радиатора

Разные металлы имеют разные коэффициенты теплоотдачи и теплопроводности;

полезная площадь теплообмена

Определяется конструкцией радиатора. Например, поверхность теплообмена радиаторов с межосевым расстоянием 500 мм больше в сравнении с приборами с межосевым расстоянием 380 мм. Также значительно увеличивает полезную площадь оребрение.

Как отличить биметаллический радиатор от алюминиевого. Как отличить при покупке

Теперь, зная конструкцию и тех и других радиаторов вам не «впарят» алюминиевые радиаторы под видом биметаллических.

• Обратите внимание на место радиатора, где находится резьба для соединения секций. В биметаллическом радиаторе резьба нарезана в стальной трубе. Поэтому сталь отличается от алюминия цветом, часто можно наблюдать границу двух металлов опять же в районе резьбы (но бывает этот переход не виден)
• Сравните вес биметаллического радиатора с весом алюминиевого с одинаковым по размеру и равным числом секций. Сталь тяжелее алюминия, поэтому вес одной секции
  биметалла может весить до полу килограмма больше, нежели своего «двойника». А в целом эта разница будет чувствительна даже без применения весов.

Как отличить уже установленный радиатор

Представьте ситуацию, когда вы наняли бригаду для монтажа системы отопления, они смонтировали её полностью, все материалы закупали они сами. Момент, когда радиаторы ещё небыли установлены, вы пропустили. У вас закрались сомнения, не установили ли они вместо биметаллических батарей алюминиевые. Надо этот факт проверить, что бы развеять все сомнения.

Для этого возьмите магнит, желательно неодимовый. Он намного сильнее других. Но можно и обычным.
Поднесите магнит где-нибудь с краю радиатора ближе к его центру, вместо максимально близкого предполагаемого прохождения металлической трубы. Сталь притягивается к магниту, алюминий этого свойства лишен. Поэтому, у биметаллического радиатора будет наблюдаться небольшое притяжение, так как магнит будет находиться не в плотную к трубе, а на некотором расстоянии из-за окружающей её алюминиевой оболочки.

Кстати, магнитом можно воспользоваться ещё на не установленном радиаторе, поднеся его к резьбе для соединения. Здесь будет явно чувствоваться эффект притяжения, если это будет биметалл.

Теперь зная различия в конструктивных особенностях и свойствах этих видов радиаторов, вас невозможно будет обмануть и вы ещё долгие годы будете чувствовать их тепло в своём доме.

Теплоотдача алюминия и меди. У кого лучше теплоотдача алюминий или медь

Я как-то тоже озадачивался проблемой алюминий-медь для радиатора. Купил алюминиевый. Мысль была такая: медь лучше тепло проводит, но много зависит от формы. Медный радиатор тоньше и ребер у него гораздо меньше, чем у алюминиевого. Имхо, площадь охлаждаемой поверхности у алюминиевого побольше будет. .

Неправильная установка.
Дело в том что ввиду лучших теплоотводящих качеств меди меньшая площадь радиатора медного идентична по теплоотдаче большей поверхности алюминиевого

Мой медный толщиной сантиметра 2, в отличие от наверно 6-8 см алюминиевого, но работает лучше.

Кроме того не забывайте, что если медный сделан на заводе, а не в подвале, то пластины у него припаяны. к тубкам а не обжаты как на алюминиевом, и это весьма улучшает теплоотдачу.

Установка не более неправильная, чем на глаз сравнивать 16ти летний забитый алюминиевый радиатор с новым медным. Неудивительно, что он работает лучше.

Имхо, неправильная установка содержится во фразе: «Дело в том что ввиду лучших теплоотводящих качеств меди меньшая площадь радиатора медного идентична по теплоотдаче большей поверхности алюминиевого». Существуют понятия: теплоемкость, теплопроводность и теплоотдача. Например у компьютерного радиатора одинаково важны и теплопроводность, и теплоотдача — надо сначала тепло эффективно отвести от точечного источника (кристалла), а потом эффективно рассеять. У автомобильного радиатора теплопроводность материала играет меньшее значение ( трубки тонкие, потери на теплопроводность невелики, жидкость внутри трубок), зато огромную роль играет теплоотдача, которая зависит не столько от материалаи его теплопроводности, сколько от формы радиатора, площади его охлаждаемой поверхности.

Неплохо бы также, когда используется цитирование, не отрезать немаловажные предложения, несколько искажая смысл. (Повторю ещё раз: «Это ессно умозрительные заключения. Конечно, хорошо бы в лабораторных условиях теплоотдачу померять, но кто бы это сделал. «). Это так, к слову пришлось.
