Двухтрубная или Однотрубная система отопления частного дома. Однотрубную или двухтрубную: Какую систему отопления выбрать? Советы +Фото и Видео

Двухтрубная или Однотрубная система отопления частного дома. Однотрубную или двухтрубную: Какую систему отопления выбрать? Советы +Фото и Видео

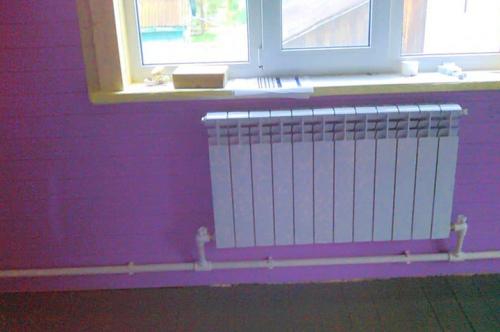

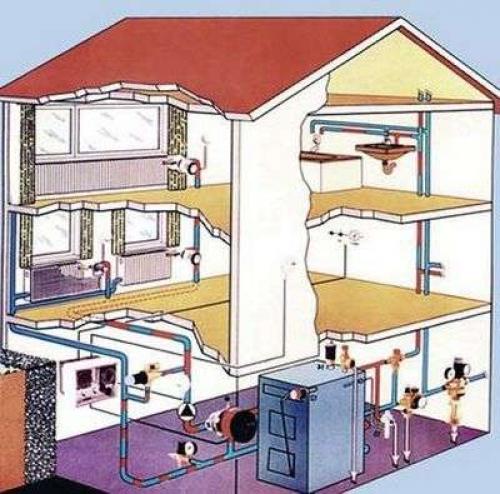

Отопительная система делится на два типа: однотрубные и двухтрубные. Очевидно, что выгоднее всего установить более работоспособнуюкоторая не только будет справляться со своими функциями, но и прослужит Вам не один год. Чтобы не остаться «в дураках» и не ошибиться с выбором отопительной системы.

Вам нужно как следует разобраться в том, какая из систем отопления подойдет именно для вас лучше и почему.

Таким образом, Вы будете знать какая из систем лучше с технической стороны и как подобрать ее, учитывая Ваш бюджет.

Хорошо подходит для многоэтажных домов.

Как работает однотрубная с нижним подключением:

• по стояку на верхние этажи подымается  теплоноситель;
• все отопительные устройства последовательно подсоединены к нисходящему стояку.

Таким образом, верхние этажи отапливаются лучше, чем нижние.

Враспределяется равномерно.

Основные преимущества такой системы  — довольно-таки приличная стоимость и минимальные затраты материалов, так как устанавливается только один стояк для теплоносителя.

Высокое давление воды обеспечивает естественный цикл, а антифриз делает систему более экономной.

Недостатки однотрубной системы — весьма сложный тепловой и гидравлический расчет сети, так как, допустив ошибку в расчетах устройств, очень сложно ее устранить.

Так же, это очень высокое гидродинамическое сопротивление и непроизвольное количество обогревательных устройств на одной магистрали.

Поступление теплоносителя идет сразу во всеи не подлежит отдельной регулировке.

Помимо этого очень высокие теплопотери.

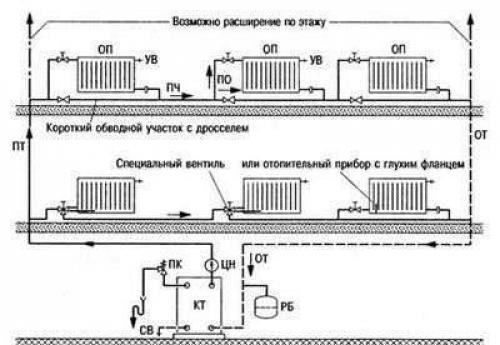

Чтобы можно было отрегулировать работу отдельных приборов, подключенных к одному стояку, в сеть подключают байпасы (замыкающие участки) – это перемычка в виде куска трубы, соединенная прямой и обратной трубами радиатора, с кранами и клапанами.

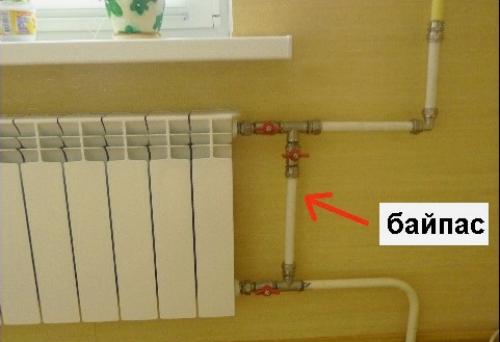

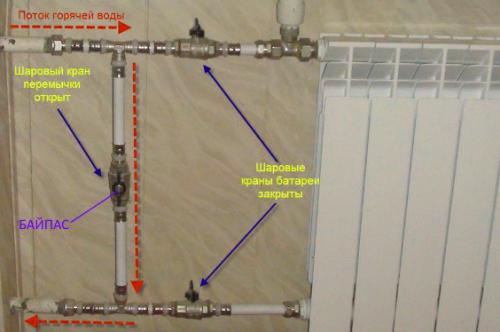

Для возможности регулирования температуры каждойпо отдельности, байпас позволяет подключать к радиатору автотерморегуляторы.

Кроме того, это так же дает возможность, в случае поломки, заменять или ремонтировать отдельные приборы, не отключая при этом всю отопительную систему.

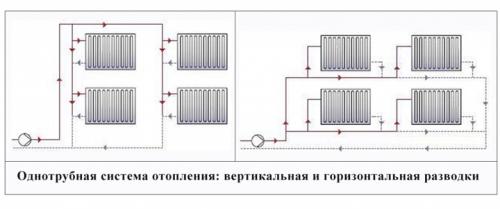

Однотрубное отопление делится на вертикальное и горизонтальное:

вертикальное – это подключение всех батарей последовательно сверху вниз. горизонтальное – это последовательное соединение всех отопительных приборов по всем этажам.

 Из-за скопления воздуха в батареях и трубах возникают так называемые пробки, что является недостатком обоих систем.

Монтаж однотрубной системы

Монтаж трубопровода- для усовершенствованной  системы требуется установка тройников там, где подключены байпасы и радиаторы.

Если это система с естественной циркуляцией – нужно создать уклон длиной 3-5 см на один метр, а для принудительной циркуляции – 1 см/м.

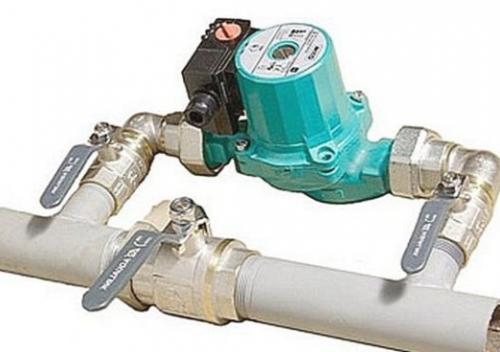

Установка циркулярного насоса-  устанавливается у входа обратной трубы в котел, так как там самая низкая температура.

Двухтрубная система отопления ленинградка. Отопительные системы

Несмотря на разнообразие вариантов по принципу действия системы сводятся к двум типам. Реализовать их можно как в собственном доме, так и в городской квартире.

• Естественная циркуляция – теплоноситель, как правило, вода, перемещается под действием гравитационных сил и благодаря разнице в температурах нагретой и охлажденной воды. Эффективно функционировать она будет при соблюдении некоторых условий: общая горизонтальная площадь системы не должна превышать 3500 кв м, а отопительный котел должен находится ниже радиаторов не менее чем на 3 м. Если в частном доме или квартире на первом этаже можно расположить котел в подвале, то это – наилучший вариант, судя по отзывам потребителей.
• Принудительная циркуляция – теплоноситель перемещается по трубам благодаря работе насосов.

Схема ленинградки

Существуют две разные схемы присоединения труб к отопительному котлу.

• Однотрубная – теплоноситель перемещается по одной трубе к радиатору, частично охлаждается в нем и перемещается к следующему. Этот вариант требует меньшей длины трубопровода – примерно на 30%, и более прост в монтаже. Установка системы вполне осуществима своими руками. Самый распространенный вариант отопления – ленинградка.
• Двухтрубная – теплоноситель одинаковой температуры подается на все радиаторы параллельно по одной трубе, и возвращается по другой трубе от каждого радиатора к котлу. В такой системе все радиаторы одинаково нагреваются, и отопление в доме будет более равномерным. Также система позволяет регулировать теплоотдачу каждого радиатора в отдельности.

Возможны два вида разводок, имеющие свои за и против.

• Вертикальная – подающие и отводящие трубы расположены вертикально к каждому радиатору. Схема рекомендуется для систем с принудительной циркуляцией: потребуется менее мощный насос, так как частично циркуляция обеспечивается естественным стеканием воды из самой высокой точки. Такой способ отопления чаще реализуется в многоэтажных домах, где магистральные трубы располагают на чердаках или техническом этаже.
• Горизонтальная – трубы расположены горизонтально в пределах этажа. Плюсом системы является простота регулировки и перекрывания. В лениградке реализована горизонтальная разводка. На фото приведена схема с горизонтальной разверткой.

Как правило, для частного дома выбирают варианты однотрубной или двухтрубной системы с горизонтальной разверткой, являясь достаточно эффективными, системы довольно просты в монтаже и быстро ремонтируются.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kakaya-sistema-otopleniya-luchshe-elementy-sistemy-otopleniya

Двухтрубная система отопления в частном доме. Виды двухтрубных систем отопления

Теплокоммуникации такого типа отличаются конфигурацией, наличием насоса, направлением подачи и оттекания теплоносителя. Разнообразие позволяет выбрать оптимальную конфигурацию для конкретного здания.

Открытая и закрытая двухтрубная система отопления частного дома

Эти два вида отопительных коммуникаций отличаются конструкцией расширительного бака – емкости для сбора теплоносителя. При нагревании жидкость, циркулирующая по трубам, увеличивается в объеме, и образовавшийся излишек попадает в такой резервуар. При остывании жидкость уходит обратно в трубы.

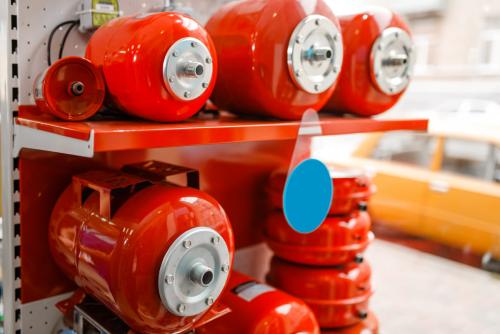

Эти тепловые конструкции снабжены разными расширительными баками:

1. В открытую двухтрубную систему устанавливается емкость, сообщающаяся с воздухом. Часто это пустая канистра.

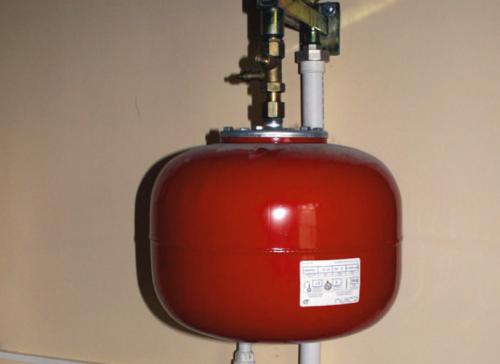

2. Закрытые отопительные контуры комплектуют герметичным расширительным баком, внутри которого находится воздушное пространство, отделенное эластичной мембраной. Излишки теплоносителя, образовавшиеся при нагревании, поступают в бачок, поджимают перегородку из резины или мягкого полимера и заполняют пространство, где находился воздух.

Открытые отопительные конструкции работают на воде, поскольку незамерзающая жидкость портится при постоянном контакте с воздухом. Поэтому такой вариант подойдет только для дома, который постоянно отапливается в холодное время. Закрытая теплосистема работает с любыми теплоносителями, ее можно смонтировать на даче, где зимой периодически отключают теплоснабжение.

Схема двухтрубной системы отопления с принудительной и самотечной циркуляцией

Эти два варианта двухконтурного отопления отличаются механизмом работы:

1. Самотечная (гравитационная) теплосистема функционирует за счет законов физики. Нагретая вода из котла поднимается вверх, а затем стекает вниз под действием силы тяжести. Для этого тепловые магистрали укладывают под небольшим наклоном – 1 см на погонный метр. Преимущество таких коммуникаций – энергонезависимость, дом можно протопить даже при отсутствии света.
2. В принудительной схеме жидкость перегоняет насос. Теплоснабжающая конструкция работает стабильнее, но требует подключения электричества.

Самотечное двухтрубное отопление монтируют в домах небольшой площади. В более крупных зданиях прокладывают принудительную схему с одним или несколькими устройствами для прокачки воды.

Попутная и встречная схемы теплоснабжения

Основное отличие – направление движения подогретого и остывшего теплоносителя. Потоки могут быть направлены в одну сторону (попутно) или в разные стороны (встречно). Имеются и другие существенные различия в конструкции.

Встречная теплосистема состоит из нескольких ветвей (петель), по которым движется теплоноситель. Каждая ветка заканчивается тупиком, из которого тепловой поток уходит обратно. Поэтому двухтрубную тупиковую систему отопления с нижней или верхней разводкой часто называют тупиковой.

Эта схема имеет множество достоинств:

• отопительные петли можно провести по комнатам любой формы и планировки, обогнуть с помощью труб вертикальные и горизонтальные препятствия;
• при желании сделать к дому пристройку достаточно доустановить «петли» в новые помещения;
• в теплокоммуникации легко встраиваются теплые полы, которые становятся еще одной веткой разводки.

Такая схема подключения двухтрубной системы отопления не лишена и недостатков:

• последние батареи на конце длинных ветвей могут плохо прогреваться, поскольку теплоноситель до них доходит позже, частично остывшим;
• слишком сложная конструкция может работать нестабильно.

Однако из-за своей простоты и функциональности в большинстве частных домов монтируют петлевую теплосистему.

Попутная разводка, или петля Тихельмана, равномерно нагревает даже большое количество радиаторов. Теплоноситель в ней движется по кругу, поэтому сумма длин обратки и подачи для каждой батареи одинакова. Из-за круговой замкнутой конструкции направление движения горячей и остывшей жидкости совпадают, поэтому такая тепловая схема получила название попутной.

Теплосистема имеет существенные недостатки, ограничивающие ее применение:

1. Кольцевая схема хороша только для современных зданий с большими комнатами. В старых постройках со сложной планировкой проложить ее очень сложно.
2. Попутную теплоснабжающую конструкцию легко смонтировать только на этапе строительства. Протянуть петлю Тихельмана в уже построенном доме или завести ее в новую пристройку проблематично.

Тем не менее, в современных дачах и коттеджах она работает стабильно, не требует регулировки и равномерно нагревает батареи.

Познакомьтесь с радиаторами теплоприбор

Преимущества радиаторов ТЕПЛОПРИБОР

Надежные и долговечные

- функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.

Имеют длительную гарантию

- на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.

Состоят из российских материалов на 90%

– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.

Источник: https://alyuminievye-batarei.aystroika.info/stati/dvuhtrubnaya-tupikovaya-sistema-otopleniya-s-nizhney-razvodkoy-klassifikaciya-2-trubnyh-sistem

Правильная Однотрубная система отопления. Одноконтурная схема — устройство и принцип действия

Как работает отопление с одним контуром трубной разводки:

1. Теплогенератор нагревает рабочую жидкость, и направляет ее в трубопровод системы отопления;
2. По трубам теплоноситель подается в батареи, регистры или радиаторы;
3. Рабочая жидкость протекает по радиаторам последовательно из первого во второй, из второго в третий, и т.д., пока из последнего радиатора снова не попадет в котел;
4. После подогрева остывшей жидкости в котле теплоноситель снова направляется в систему отопления.

Устроенная по такой схеме однотрубная система отопления практически вечная, если переток воды по трубам организован по принципу гравитации – без насоса.

В системе с естественной циркуляцией теплоносителя для работы системы необходимо только соблюдать некоторый уклон труб, и отопление будет работать в абсолютно автономном режиме.

Если собирается принудительная магистральная система отопления частного дома своими руками, то в нее включается циркуляционный насос.

Обратите внимание

Разница между этими двумя вариантами огромная: в первом случае поток рабочей жидкости будет медленным, нужно тщательно соблюдать все уклоны и повороты, необходимо размещать расширительный резервуар только в самой высокой точке системы, но такая схема работает самостоятельно и не требует электричества, контроля и регулировок. При работе насоса работа отопления упрощается: схема разводки может быть любой, так как насос протолкнет воду по любым лабиринтам, а расширительный бак можно врезать в трубу и закрытого типа, что позволяет устанавливать его в любой точке системы.

Самостоятельный монтаж однотрубной системы отопления с естественной циркуляцией часто реализуется по схеме с верхней трубной разводкой.

Упрощенно такая схема подключения однотрубной системы отопления частного дома выглядит, как последовательное включение оборудования, начиная от котла и заканчивая крайним в разводке радиатором, причем все приборы должны располагаться один ниже другого, чтобы вода имела физическую возможность создавать направленный поток. Преимущество в таком плане однотрубного отопления – отсутствие зависимости от электричества, бесшумность и, как следствие, надежность.

Принудительная однотрубная разводка требует включения насоса в трубу обратной подачи рабочей жидкости – между последним радиатором и котлом. Так как жидкость движется принудительно, никаких уклонов соблюдать не нужно, а за стравливанием воздуха и другими параметрами системы может следить автоматика, которую при подведенном электричестве организовать несложно.

Принудительная закрытая или открытая однотрубная система отопления эффективнее работает с нижней трубной разводкой, когда подающая труба проходит по периметру всех обогревательных приборов по полу. Достоинства такой схемы – возможность скрытой разводки и отсутствие вертикальных трубных стояков.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/shemy-odnotrubnoy-sistemy-otopleniya-princip-raboty-vodyanogo-otopleniya

Какую систему отопления выбрать для одноэтажного дома. Однотрубная схема отопления дома

Считается самой простой. Иногда её называют, по старинке, «ленинградкой». При монтаже такой системы по периметру всего дома и во всех жилых помещениях укладывают трубу на 25-32-40 мм. Почему обязательно в жилых комнатах? Всё просто: паразитное тепло, которое выделяется трубой, тоже будет обогревать всю комнату.

Однотрубная схема отопления одноэтажного дома:

Или вот схема отопления одноэтажного частного дома в одноконтурном варианте:

Радиаторы и конвекторы врезаются для закольцовки, но с использованием трубы двадцатки. На всех подводах устанавливаются дроссельные заслонки и краны. Первые уравнивают температуру, а другие — выпускают воздух. Если бы не было вентилей (кранов), то вода вытеснила бы воздух в верхнюю часть отопительного элемента. А это, в свою очередь, делает меньше количество отдаваемого тепла.

• тепло практически не теряется;
• простота и быстрота монтажных работ;
• экономное использование;
• при отсутствии электричества, отключающее циркуляционный насос, движение воды не остановится;
• экономия материалов.

Так какую же систему отопления выбрать в одноэтажном доме? Можно отметить лишь один, но существенный факт, который повлияет на ваш выбор – возможность устанавливать любую из перечисленных схем в одноэтажных домах и коттеджах: лучевая, однотрубная, двухтрубная, электрическая, воздушная и даже систему «водяного пола».

О последних трёх мы не упоминали, но они также популярны последнюю систему («тёплый пол») пару лет назад использовали только в саунах, но сегодня её относят к полноценному виду отопительных систем, которые полноценно обеспечивает теплом весь дом.

К причинам, повлёкшим выбор той или иной системы, можно отнести и площадь дома, и срок проживания (постоянный или временный), и из чего построен дом (кирпич, блок или деревянный брус).

Какая система отопления лучше для частного дома. Виды автономных систем отопления

Классификация всех без исключения отопительных систем происходит по типу топлива, нужного для их работы. Если необходимо постоянно экономить на энергопотреблении системы, и есть возможность применять несколько видов топлива для обогрева, то лучшим решением станет приобретение комбинированного оборудования. Эти модели имеют все преимущества стандартных типов отопительных котлов и могут производить работу на нескольких видах топлива. С целью ознакомления представлены разные типы монтажа, чтобы застройщик мог сам выбирать, какое отопление лучше для частного дома.

Котел для системы отопления может работать от любого вида топлива Источник nehomesdeaf.org

Водяное отопление

Один из самых признанных устройств системы индивидуального отопления в своем доме. Теплоносителем здесь выступает замкнутый по контуру трубопровод с разводкой, с циркулирующей по нему нагретой от котла водой.производят несколькими способами: одно или двухтрубным, с батареями (чугунными, стальными, биметаллическими) или радиаторами конвекторного типа. Модель нагревательного котла устанавливают с учетом вида топлива.

Для быстрого и удобного подключения радиаторов в однотрубной системе отопления, можно обратить внимание на модули подключенияи, они выполняют функции запорной и термостатической арматуры с автоматическим или ручным поддержанием температуры воздуха.

Схемы автономной водяной отопительной системы

Различают несколько вариантов монтажа таких систем. При проектировании частного дома нужно внимательно отнестись к их выбору.

С целью ознакомления представлены разные типы монтажа, чтобы застройщик мог сам выбирать, какое отопление лучше для частного дома.

Разводка с разделением по типу циркуляционной системы

• сборка с естественной циркуляцией за счет разницы давлений;
• монтаж с принудительным типом циркуляции.

Схемы систем с естественной и принудительной циркуляцией Источник remdominfo.ru

По месту прокладки подающей магистрали

• монтаж с верхней разводкой;
• монтаж с нижней разводкой.

Рассматривать такие схемы есть смысл только при строительстве двух или трехэтажного дома Источник pinterest.com

По количеству стояков

• однотрубная схема монтажа;
• двухтрубная схема.

На двухтрубную систему потребуется больше материалов Источник suk.evesine.ru.net

По расположению стояков

• вертикальная схема подключения;
• горизонтальная схема подключения.

Разница между вертикальной и горизонтальной системами Источник otoplenie-help.ru

По схеме прокладки магистрали

• схема развязки с попутными магистралями;
• схема развязки с тупиковыми магистралями.

Тупиковая схема применяется при небольшом количестве радиаторов Источник dvamolotka.ru

Отопительная схема «Ленинградка»

Схема «Ленинградка» упрощает управление процессом корректировки температуры для каждого отдельно взятого в доме помещения.

Плюсы :

• постоянный объем жидкости в теплоносителях;
• экономия на топливе;
• бесшумность при работе;
• несложность в установке, обслуживании и ремонте;
• большой срок эксплуатации.

Минусы :

• медленный обогрев;
• частая чистка радиаторов с целью повышения теплоотдачи;
• высокая возможность протечки труб в случае коррозии металла;
• требуется обязательное удаление жидкости из системы перед ее консервацией;
• необходимость в постоянной работе , для предотвращения замерзания жидкости в холодное время года;
• трудоемкость при сборке.

Двухтрубная система отопления на два крыла. Варианты разводки подачи теплоносителя

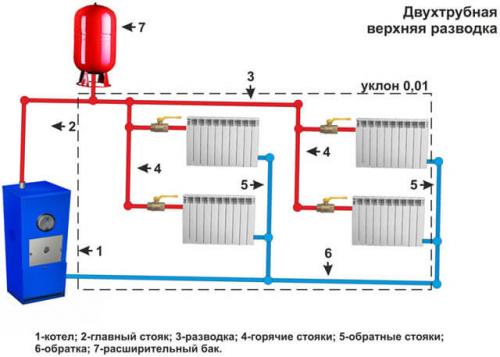

Системы в зависимости от организации подачи носителей тепла бывают с верхней или нижней разводкой. Когда задействуется схема двухтрубной системы отопления с верхней разводкой, тогда трубопровод прокладывают под потолком, а трубы подачи от него опускают вниз, к радиаторам. Обратку монтируют вдоль напольного покрытия.

Преимущество этого варианта в том, что можно без проблем сделать систему, в которой теплоноситель движется благодаря естественной циркуляции. Дело в том, что за счет перепада высот возникает поток, способный обеспечить требуемую скорость передвижения, для чего нужно обеспечить достаточный угол уклона.

Но схема системы отопления с верхней разводкой стала менее популярной по причине неэстетического вида. Правда, сверху ее можно спрятать под натяжной или подвесной потолок и тогда будут заметны только трубы, идущие к батареям, которые можно убрать в стены.

И нижний, и верхний вариант разводки задействуют в вертикальных двухтрубных конструкциях. В случае нижней разводки подающий трубопровод прокладывают внизу, но выше, чем трубу обратки.

Также можно расположить линию подачи в подвальном или полуподвальном помещении, между чистовым полом и его черновым основанием. При этом обратку прокладывают ниже. Выполняют подводку или отводку теплоносителя к батареям через отверстия, сделанные в полу.

При расположении труб, обустроенных таким образом, подключение получится скрытым и одновременно эстетичным. Но в данном случае следует подбирать месторасположение котла. Если система функционирует с принудительной циркуляцией, расположение нагревательного агрегата относительно радиаторов не имеет значения, поскольку поток продавит насос. Что касается конструкций с естественным передвижением теплоносителя, батареи необходимо располагать выше уровня котла, для чего его нужно заглубить.

В двухэтажном частном домовладении двухтрубная отопительная система должна иметь нижний тип разводки и два крыла, в каждом из них температура будет регулироваться вентилями. Теплоноситель в ней перемещается при помощи принудительной циркуляции и по этой причине котел размещают на стене.
