Как правильно поставить чугунный радиатор отопления. Предварительная подготовка

Как правильно поставить чугунный радиатор отопления. Предварительная подготовка

Установка приборов производится с учетом материала стен. Главное требование, которое предъявляют все производители – поверхность должна быть ровной и чистой. Перед монтажом стену надо подготовить. После её очистки и пропитки жидким стеклом, разместите на ней теплоотражающий щит в целях повышения производительности системы. Такого же эффекта можно добиться с помощью состава с подобным свойством.

Подготовка к монтажу и весь последующий процесс установки связаны с материалом стен. Например, если речь идет о деревянной поверхности, не забудьте предусмотреть планку и подставку. Работая с кирпичной оштукатуренной поверхностью, подготовьте кронштейны и нишу. Если в качестве места для монтажа чугунных радиаторов отопления своими руками (

Радиатор должен располагаться горизонтально с минимальным уклоном в сторону перемещения теплоносителя. Это служит залогом защиты от образования воздушных пробок. Все батареи обязательно находятся на одном уровне.

Рис. 3 – правильный уклон радиаторов

Попробуйте примерить, как будет располагаться выбранный радиатор. После этого можно будет заняться креплениями. Учитывая солидный вес прибора, подготовьте фанерный или картонный макет. Это значительно облегчит решение вопроса, как повесить радиатор отопления на кронштейны. Пользуясь таким шаблоном, также удастся избежать исправлений после застывания бетона.

Процесс установки кронштейнов:

1. Разметьте точки, куда затем вставите крепления.
2. Проделайте отверстия в поверхности.
3. Установите дюбели или заглушки из дерева.
4. Вставьте кронштейны и зафиксируйте их бетонным раствором.
5. Перед навешиванием батареи тщательно проверьте, насколько надежны крепления.

Для выполнения монтажных работ следует заготовить не более 4 кронштейнов для чугунных радиаторов отопления. Два из них располагаются сверху, а другие два – снизу. При наращивании секций добавляется соответствующее количество крепежных элементов.

Как поменять чугунную батарею. Как заменить чугунную батарею на биметаллическую в квартире

Без специальных знаний вы своими руками сможете заменить чугунную батарею на биметаллическую в квартире. Срок службы чугунных батарей в среднем составляет 35-40 лет. В системах отопления без слива воды (на лето) период продлен до 50 лет.

Это значит, что не замененный советский фонд грозит хозяевам квартир (и нижним соседям) внезапным порывом.

Опыт показывает, что провести демонтаж-монтаж домашних приборов отопления по силам даже специально не обученным людям.

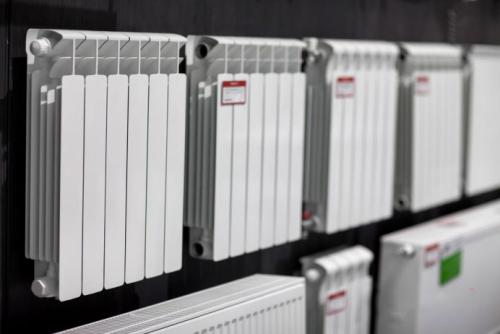

Магазины предлагают обширный ассортимент биметаллических батарей и принадлежностей для установки и замены.

Как самостоятельно заменить чугунную батарею на биметаллическую

Что понадобится для работы

Рекомендуется перед началом провести подготовительные мероприятия:

• осмотреть места соединения батареи к стояку на предмет степени легкости/трудности демонтажа;
• понять какого диаметра (в дюймах) необходим новый фитинг и его комплектацию;
• рекомендуется сделать схематичный рисунок системы с размерами.

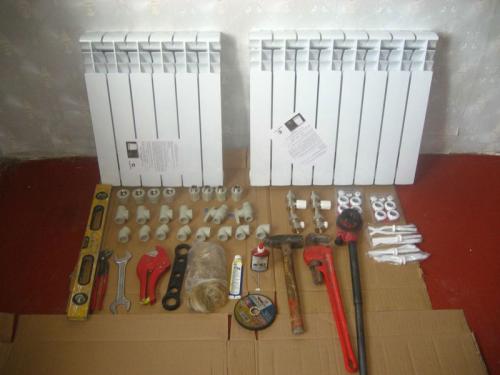

Как правило, потребуется (смотрите фото ниже):

1. Заглушки и гайки к устанавливаемому радиатору.
2. Тройник, муфта «папа-папа», шаровой кран, гайка-американка. Комплект необходим в двух экземплярах.
3. Клапан Маевского.
4. Кронштейны для навешивания нового прибора (при необходимости).
5. Отрезок оцинкованной трубы ½ дюйма и длиной 60-70 см (для монтажа байпаса)

Стандартное расстояние между патрубками стояка считается 50 см, поэтому биметаллический радиатор подбирается с соответствующими параметрами.

Важно. Для систем централизованного отопления необходимо оборудование с максимальным давлением не менее 16 атм и выдерживаемой температурой не ниже 70 градусов С.

Тройник подбирается с показателями:

• резьбовые соединения к патрубкам и радиатору — 2/3 дюйма;
• места подключения байпаса (перемычки между магистралями прямой подачи и обратки) — ½ дюйма.

Понадобятся инструменты:

• разводные или гаечные рожковые ключи;
• болгарка;
• дрель или перфоратор;
• молоток, уровень, рулетка, карандаш;
• сантехническая пакля или лента фум.

Комплектующие и инструменты для установки радиатора

Последовательность замены радиатора

Рекомендуется заранее подготовить тряпки или тазик.

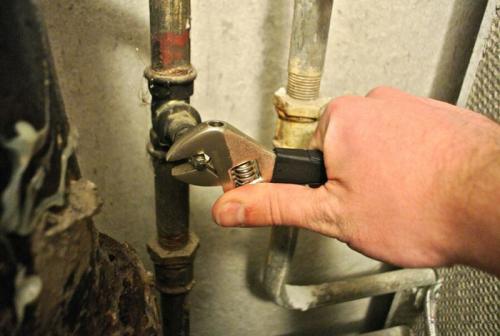

1. Перекрыть стояк и слить воду из чугунной батареи. Для этого болгаркой сделать надрезы вверху и в нижней части радиатора (возможно, понадобится тазик). Открутить гайки крепления к стояку, снять прибор. При необходимости обрезать трубы максимально ближе к батарее.

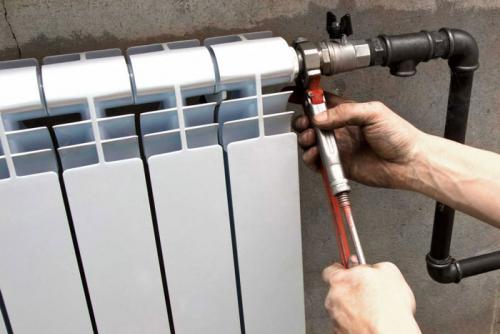

2. Подготовить детали крепежа для биметаллической системы: гайки-американки накрутить на радиатор. Шаровый кран через муфту соединить с тройником 2/3 дюйма. В местах сочленений использовать паклю, ленту. (Смотрите
3. Если старые резьбовые соединения на отводах стояка сохранились пригодными, то навинтить на них подготовленные тройники с кранами. Входы ½ дюйма тройников должна быть направлена друг на друга. В худшем случае придется нарезать новую резьбу на патрубках. Рекомендуется пригласить для этой цели специалиста, т. к. работа ответственная и должна быть выполнена с первой попытки.
4. Извлекается из упаковки биметаллический прибор, защитную пленку не снимать. Радиатор имеет 4 входных отверстия (по две с каждой стороны). В незадействованные в монтаже вкрутить: в нижнюю — глухую заглушку с прокладкой, в верхнюю — заглушку с краном Маевского для стравливания воздушной пробки во время эксплуатации.

Измерить расстояние между входами тройника резьбой ½ дюйма. Подготовить отрезок оцинкованной трубы соответствующего размера. С учетом вхождения концов в тройники.

1. Часть, зашедшую в фитинг освободить от пластика (1,5-2 см). Завальцевать концы, чтобы не повредить внутренние резиновые прокладки.
2. Установить перемычку в тройник, выровнять линию. Затянуть гайки крепления.

Проконтролировать герметичность резьбовых соединений, при необходимости дополнительно протянуть.

Источник: https://alyuminievye-batarei.aystroika.info/stati/ustanovka-i-remont-chugunnyh-batarey-svoimi-rukami-montazh-chugunnyh-radiatorov

Какая прокладка лучше для чугунных батарей. Разновидности продукции

Как правило все комплектующие приобретаются при покупке самих батарей. В строительном магазине консультанты обязаны знать, какие конкретно потребуются прокладки для биметаллических радиаторов, а какие конкретно необходимы для изделий из чугуна. Но обычно клиент идет только за запчастями. Исходя из этого не помешает готовиться, дабы купить то, что необходимо.

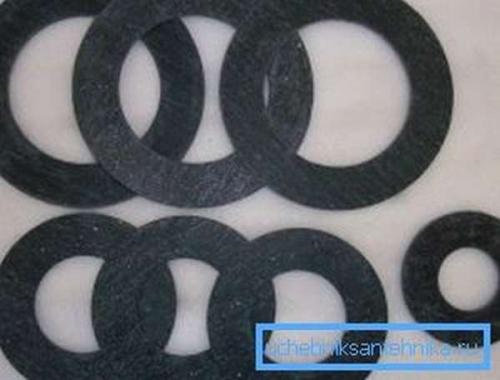

Паронитовые элементы

Они производятся из прессованной резины с добавками асбестовых порошковых веществ и волокон.

Межсекционная радиаторная прокладка данного типа значительно чаще употребляется в квартирах с центральным отоплением.

1. Замечательно выдерживает температурный режим в +85-100? .
2. Наиболее популярным считается изделие, изготовленное по ГоСТ №15180-86. Для производства употребляется паронит ПМБ, ПОН-Б и ПК, и армированный паронит.
3. Изделия производятся методом вырубки на прессе либо вырезкой круговыми ножницами, и плоттером.

Прокладки из паронита неспециализированного назначения

1. Такие уплотнители действенны для трубопроводов с жидким и газообразным носителем.

Обратите внимание! Такие прокладки для чугунных радиаторов отопления используются в трубах с водой, паром, разными растворами, и маслами. Не реагируют на инертные газы, аммиак в различных состояниях, спирт, азот, кислород.

1. Они вычислены на температуру от -50? до +450?.
2. Снабжаются маркировкой ПОН-Б и ГоСТом №15180-86.

Маслобензостойкие аналоги

1. Он рекомендован для трубопроводов с транспортировкой маслянистых жидкостей и газов.
2. Их лучше применять там, где проходит теплоноситель, являющийся техническим маслом, и нефтепродукты, углеводороды в сжиженном либо газообразном состоянии, расплавленный воск, коксовый газ, азот, кислород.
3. Температурный режим от -50? до +450?.
4. Маркируется как ПМБ.

Кислотостойкая модифицированная резина

1. Сохраняет герметичность во фланцевых соединениях трубопроводов, переносящих агрессивные соединения, к примеру – антифриз.
2. Прокладки действенно работают при взаимодействии с щелочами и кислотами, растворителями органического происхождения и разными газами.
3. Выдерживают от -50? до +250?.
4. Снабжаются маркой ПК.

Армированная продукция

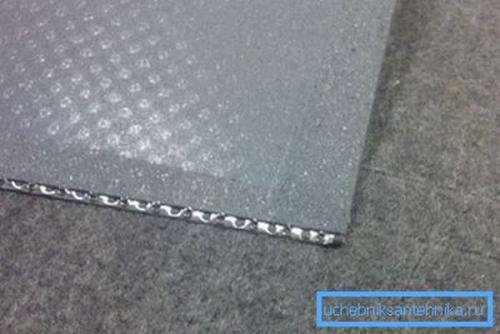

1. Снабженная армирующей сеткой прокладка для чугунного радиатора монтируется в межсекционное пространство бытовых батарей а также.
2. Пар, воду, разные газы, маслянистые вещества уплотнитель замечательно держит.
3. Температурный режим -50? до +450?.
4. Маркируются ПА.

Отопление из чугунных батарей. Самодельный котел из чугунных батарей для отопления дома

Сделал водонагреватель котёл из чугунных батарей для отопления дома.

.

В качестве водонагревателя использовал обыкновенный чугунный радиатор типа М-140, (можно использовать радиаторы и других подобных типов). Чугунные радиаторы идеально подходят для использования их в качестве водонагревателя. Площадь поверхности одной его секции составляет 0,254 кв. м, а ее емкость равна 1,5 л.

Соединив 12 секций, я получил нагреватель с общей площадью поверхности 3 кв. м и емкостью 18 л. Представляете, какие бы размеры имел сваренный из листового металла котел с аналогичными характеристиками. К тому же, он достался мне практически бесплатно. Использование этого нагревателя позволило эффективно отапливать двухэтажный дом общей площадью 100 кв. м.

Прежде чем устанавливать радиатор в печь, его следует разобрать, из секций удалить грязь и промыть их сначала горячим 6-процентным раствором соляной кислоты, а потом водой. Затем необходимо заменить картонные межсекционные прокладки.

При сжигании в печи дров температура горячих газов превышает 600 градусов по Цельсию, а при использовании угля — и того более. Картонные прокладки быстро выгорят и радиатор потечет. Чтобы этого не случилось, в качестве уплотнительного материала я использовал асбестовый шнур, пропитав его порошком графита, разведенным в натуральной олифе.

Секции собираем в следующей последовательности. Предварительно вворачиваем в соединяемые секции ниппели (следует помнить, что они имеют правую и левую резьбы). Затем наматываем на них пропитанный асбестовый шнур и специальным ключом начинаем попеременно затягивать оба ниппеля, не допуская перекоса секций.

Окончательно стянув две секции, подсоединяем третью и т. д. Хотя давление воды в системе водяного отопления с естественной конвекцией невелико (для двухэтажного дома с высотой конька 7-8 м оно составляет не более 0,8 атм.), следует отпрессовать радиатор (испытание под давлением не менее 2 атм.), чтобы убедиться в качественной сборке.

Приступаем к монтажу стояков. Выход горячей и вход обратной воды располагаем по диагонали радиаторной батареи, а остальные два отверстия «глушим» пробками, чтобы обеспечить циркуляцию воды через весь его объем. Диаметр труб стояков — 1 1/4 дюйма. Не стоит забывать, что конец одного из стояков должен иметь левую резьбу. Если нет возможности ее нарезать, то поступим следующим образом: ввернем в отверстие радиатора ниппель, а на него навернем муфту со сгоном.

Устанавливать батарею следует не в топку печи, а в дымовой канал, который располагается непосредственно после топки, с тем, чтобы нагревать ее не открытым огнем, а горячими газами. Такое расположение значительно повышает срок службы батареи-нагревателя. Я поставил ее в кале «на попа», расположив вход и выход перпендикулярно полу.

Стояк горячей воды идет через второй этаж по дымовой трубе и выходит к расширительному баку на чердаке дома. Чтобы дым не попадал из трубы на чердак, я обмотал ту часть стояка, которая проходит через кирпичную стенку трубы, асбестовым шнуром и тщательно замазал стык глиной. Это нужно для того, чтобы при нагревании и охлаждении стояка горячей воды в этом месте не образовывалось щели. Труба обратной линии приходит через фундамент печи и подпольное пространство.

Таким образом увеличена разность температур между горячей и обратной линиями. Батарея в печи установлена с небольшим уклоном для естественного выхода воздуха при попадании его в систему. Эти особенности установки водонагревателя позволяют повысить естественную циркуляцию воды в системе отопления дома.

В дымовом канале печи, где расположен нагреватель, я установил дополнительную дверцу для чистки. Не следует топить печь, если система водяного отопления не заполнена водой или другой жидкостью (например, антифризом и т. д.), так как при этом могут прогореть уплотняющие прокладки между секциями батареи-нагревателя.

Иногда, особенно летом, возникает необходимость протопить печь, чтобы приготовить на ней обед, не нагревая котел водяного отопления. Поэтому моя печь имеет два режима работы — летний и зимний, которые обеспечиваются двумя попеременно перекрывающимися дымоходами.

В летнем режиме нагревается только плита и духовой шкаф печи, а котел остается холодным. В зимнем режиме начинает работать и водяное отопление. При габаритах батареи 1,2×0,6×0,14 м общие размеры «котельного отделения» составляют 1,6×0,7×0,2 м.

Крепление для чугунных радиаторов своими руками. Общие сведения

Конструктивно напольные радиаторы ничем не отличаются от своих собратьев – настенных приборов. Отличие заключается лишь в способе их установки, а также в дизайнерском исполнении, включающем в себя некие новшества.

Однако необходимость в изменении способа установки и крепления радиаторов возникла не только из-за желания производителей создать нечто новое. Как известно, нет ничего более вечного, чем чугун, и это утверждение до сих пор актуально. Представьте только, сколько будет весить из него батарея, тем более работающая?

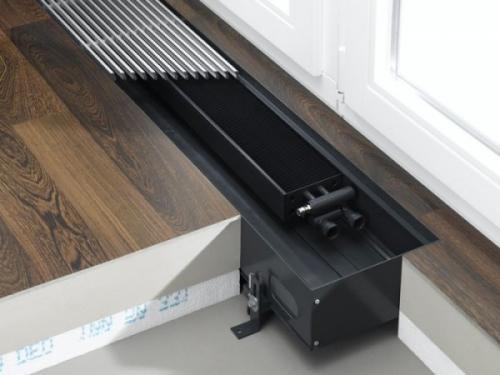

На фото — скрытые напольные радиаторы обогрева

Стена, на которой будет крепиться такой груз, должна быть обязательно бетонной. В тоже время сейчас люди все чаще переезжают за город в частные дома, где перегородки нередко сделаны из гипсокартона.

Учитывая высоту и вес лишь одной секции чугунного радиатора, который составляет не меньше 20 кг, его рекомендуется устанавливать только на пол, поскольку стены такой нагрузки могут не выдержать.

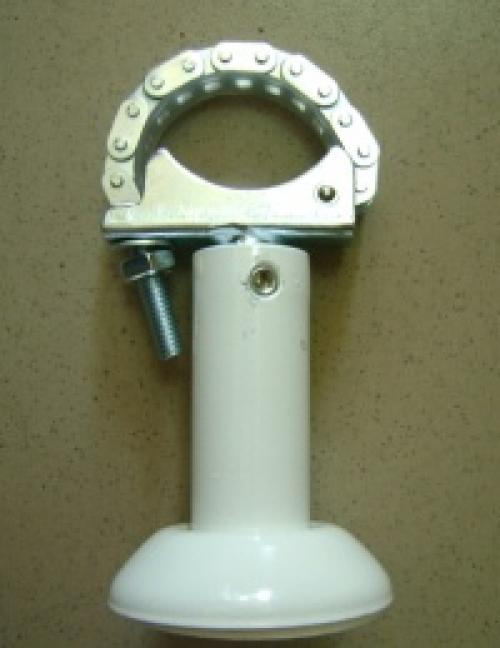

Напольное крепление для алюминиевых радиаторов с цепью

Модельный ряд

При изготовлении радиаторов, как настенных, так и напольных, применяются одни и те же материалы:

• чугун;
• сталь;
• популярный в городских квартирах — биметалл;
• более традиционный для частных домов — алюминий.

Подключение чугунной батареи полипропиленом. Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

• муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
• сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

• кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
• специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

• набор специальных ключей;
• уплотнители для резьбовых соединений;
• пакля и резьбовая паста;
• нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка полипропиленом

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов

Соединение кранов осуществляется таким образом:

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Материалы и инструменты для монтажа батарей

• Материалы:
• Полипропиленовые трубы
• Шаровые краны
• Крепеж для батарей
• Инструменты:
• Сантехнический ключ для американок
• Ударный молоток
• Ключ для штырей

Монтаж отопления

Монтаж отопления отличается некоторыми особенностями:

...

Правильное подключение чугунной батареи. Чугунные радиаторы

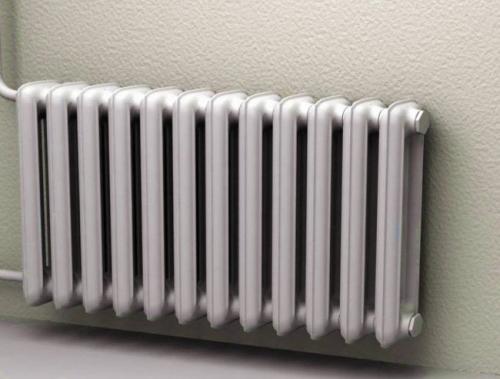

Установленный в квартире радиатор отопления

Чугунные радиаторы, пожалуй, являются настоящими «долгожителями» на рынке. Еще несколько десятков лет назад, такие батареи были практически в каждом доме и квартире. Но и сегодня, несмотря на технический прогресс и появление более новых современных радиаторов, чугунные изделия пользуются большой популярностью среди наших соотечественников. Чем же они так хороши?

Следует сразу отметить, что сегодня эти системы отопления значительно модифицированы и технически улучшены. Поэтому говоря о достоинствах и недостатках, мы будем акцентировать внимание на тех радиаторах, которые в данный момент представлены на рынке. Одним из главных преимуществ таких батарей является их длительный срок эксплуатации. Производители дают гарантию не менее 50 лет, но при должном уходе, этот срок может быть и удвоен и даже утроен. Конечно, за это время эстетический вид радиатора отопления может морально устареть, но чисто техническая возможность эксплуатации на столь продолжительное время — есть!

Благодаря массивности и высокой теплоемкости чугуна, эти радиаторы способны долгое время сохранять высокую температуру после отключения теплоносителя. Они достаточно устойчивы к перепадам давления и агрессивной среде. Но из-за своей массивности и тяжелого веса, монтаж чугунных батарей представляет собой достаточно длительный и трудоемкий процесс. Кроме того, они не слишком отличаются красивым внешним видом, если, конечно, чугунная конструкция не является «изюминкой» стилевой концепции интерьера.
