Соединение секций алюминиевых радиаторов предусмотрено конструкцией этого оборудования и выгодно отличает его от монолитных, панельных батарей. Кроме добавки дополнительных сегментов, есть возможность замены секции, если она дала течь. Получится значительно дешевле, чем приобретать батарею полностью. Сам процесс присоединения отличается простотой и доступностью и посилен для непрофессионала.

Необходимые материалы и инструменты для монтажа секций

Все необходимое для наращивания секций имеется в монтажных наборах, которые можно приобрести в каждом профильном магазине.

• Радиаторный ключ – типовой инструмент, используемый для монтажа всех радиаторов.
• Радиаторные ниппеля – короткие патрубки с двухсторонней правой и левой резьбой.
• Прокладки – паронитовые или силиконовые. Не рекомендуется замена специальных прокладок подручными обмотками или прокладками собственного изготовления. Подобные замены могут привести к разгерметизации оборудования.

Алгоритм соединения секций алюминиевых радиаторов

Соединение секций удобнее осуществлять на плоской ровной поверхности (на полу), расположив их лицевой стороной к себе.

• Соединительные торцевые отверстия освобождаются от заглушек.
• На свободную от резьбы часть ниппеля одевается прокладка.
• Ниппель осторожно вкручивается в алюминиевый коллектор на несколько витков.
• Отверстия подсоединяемой секции точно совмещаются с ниппелем посредством легкого нажима.
• Ключом выполняется затягивание ниппеля, который, благодаря разнонаправленной резьбе, будет стягивать обе части радиатора. По достижении предела соединения прокладка надежно герметизирует стык.
• Верхний и нижний ниппели необходимо закручивать поочередно, на одинаковое количество витков, чтобы избежать перекоса.

Перед установкой батареи в систему можно проверить ее герметичность, наполнив водой через шланг. Если по прошествии некоторого времени в местах соединения не выступила влага, все манипуляции проведены правильно.

Соединитель алюминиевых радиаторов. Можно ли наращивать батареи в квартире

Правильно соединить два радиатора отопления между собой несложно, гораздо проблемнее проконтролировать результат работы. Проверить качество сборки под давлением воды можно лишь при заполнении системы отопления перед началом отопительного сезона. В этом случае существует определенный риск появления течи на плохо упакованном соединении, в результате – скандал с соседями снизу и долгие препирательства с ЖЭКом. Поэтому браться за соединение отопительных радиаторов можно лишь в том случае, если уверены в том, что сможете соединить трубы и гайки на секциях на гарантированно качественном уровне.

Кроме того, прежде чем планировать наращивание батарей отопления в квартире, нужно учесть следующее:

• Закон прямо запрещает демонтаж, замену или наращивание количества радиаторов отопительной системы. Формально нарастить батарею отопления в квартире могут лишь работники ЖЭКа по согласованию с теплосетью;
• Реальные технические характеристики системы в многоэтажном доме могут не соответствовать проектным данным. Это самая серьезная проблема, решить которую собственными силами очень сложно.

К сведению! Последний пункт означает, что технически соединить два радиатора отопления возможно, но в этом нет никакого смысла, так как тепла в помещении больше выделяться не будет.

Для частника наращивание количества обогревателей ограничено лишь сопротивлением теплообменника котла

Понятно, что схема соединения радиаторов отопления в частном доме может быть достаточно произвольной, нужно лишь правильно посчитать площадь сечения труб на выходе из котла отопления и сравнить с изменением аналогичной характеристики после предполагаемого наращивания радиаторов отопления. Обычно для одно-двухэтажных зданий проблем с соединением двух батарей отопления между собой не возникает. В остальных случаях хозяева, перед тем как присоединить дополнительные секции радиаторов отопления, устанавливают между ними балансировочные краны – задвижки, с помощью которых выравнивают давление и обеспечивают стабильное отопление по всем этажам, от подвала до утепленного чердака.

Как быть юридически с наращиванием секций радиаторов

Любые обращения в ЖЭК или в управляющую компанию с просьбой разрешить дополнительное присоединение радиаторов отопления заканчиваются ничем. Конторы теплосети также не реагируют на просьбы об увеличении количества регистров. Причина такого поведения проста – они не знают, как правильно сделать перерасчет характеристик системы отопления, чтобы установка дополнительных радиаторов не сказалась на уровне обогрева в других квартирах, подключенных к стояку.

Чугун нужно промывать или менять на биметалл

Можно проигнорировать требования и ожидать, что вполне реально, штрафных санкций за переделку. Так поступают практически все, кому приходится жить в старых хрущевках с чугунными батареями.

Второй путь сложнее:

• Нужно заказать проект расчета балансировки расхода по стояку с учетом того, сколько планируется соединить дополнительных радиаторов. Документы массово делают для тех, кто переходит индивидуальное отопление, поэтому все это реально;
• Получить решение суда о понуждении ЖЭКа или управляющей компании выполнить работы. Правда, присоединить радиаторов больше, чем указано в проекте, не получится.

На законное решение проблемы наращивания батарей могут уйти годы, поэтому нужно искать компромисс. Возможно, поставить дополнительные секции или заменить чугунные батареи на более современные биметаллические модели. Формально это решение проблемы.

Что сделать с системой отопления

Наращивание количества радиаторов отопления, подключенных к одному стояку, может не дать требуемого эффекта, даже если вместо штатной «восьмерки» соединить 20-30 дополнительных радиаторов отопления.

Для того чтобы система заработала, необходим определенный перепад давления горячей воды в трубах. Чем он выше, тем больше скорость потока и выделение тепла на радиаторах. На старых, забитых ржавчиной и грязью теплоцентралях давление падает очень быстро.

Если квартира на первом-втором этаже, то есть смысл попытаться присоединить несколько дополнительных радиаторов. На последних этажах многоквартирного дома можно даже соединить в одну конструкцию две-три батареи. Греть будут только регистры первой, присоединенные дополнительные секции на остальных радиаторах так и останутся холодными.

При низком давлении воды греть будет ближайшая к стояку батарея

К сведению! В такой ситуации владельцы квартиры устанавливают подкачивающий электронасос, который дополнительно прокачивает горячую воду через все установленные регистры.

В результате возрастает расход электроэнергии, но зато в квартире более-менее тепло.

Как соединить радиатор отопления с трубой. Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут ).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Ключ для разборки алюминиевых радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками

На практике за долгие годы эксплуатации таких изделий детали креплений под воздействием множества циклов нагрева/охлаждения и в результате реакций с теплоносителем «прикипают» к радиатору и друг к другу, поэтому снимать секции чугунных радиаторов целесообразно только с целью их замены или полного.

Особенности инструмента

Несмотря на многообразие моделей отопительных устройств, все они устроены по схожему принципу. Отдельные секции радиаторов крепятся между собой специальными ниппель-гайками со встречной резьбой.

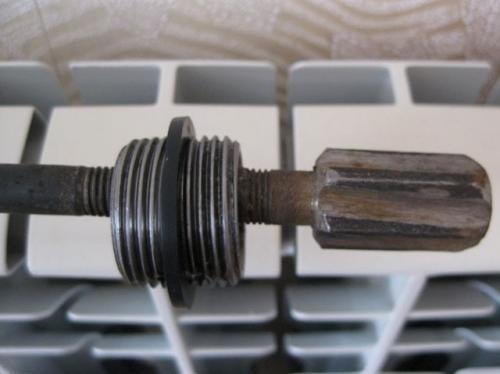

При этом крепеж расположен глубоко внутри секции, а раскручивание гаек требует значительных физических усилий.

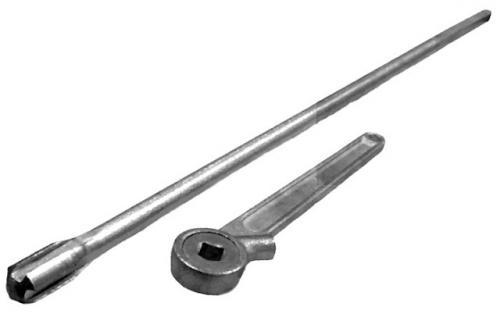

Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с «лопаткой» правильных размеров на рабочем конце.

Классификация

По способу изготовления ключи для радиаторов отопления можно разделить на самодельные и изготавливаемые промышленным способом. Промышленные инструменты часто имеют на себе насечки, соответствующие стандартной длине секции и позволяющие легко осуществлять монтажные работы.

По форме различают прямые и Т-образные ключи. К нерабочему концу Т-образного инструмента присоединен отрезок металлического прута, который используется как рукоятка при вращении ключа. Прямые ключи на нерабочем конце имеют «петельку», применяемую для вставления металлического прута, позволяющего создать рычаг.

По виду радиаторов, для которых возможно применение ключа, они подразделяются на:

• Используемые для современных радиаторов;
• Используемые только для старых чугунных моделей;
• Комбинированные (для монтажа ниппелей всех существующих на сегодня типоразмеров).

Различия по размеру рабочей части

Главным различием между ключами для разных типов радиаторов являются размеры рабочей части. «Лопатка» ключей, применяемых для современных отопительных устройств, рассчитана на ниппели с внутренним диаметром 25 мм и размером резьбы 1 дюйм, поэтому ее длина должна составлять не менее 30 мм, ширина – 23 мм, а толщина – 6 мм.

«Лопатка» для ключа, применяемого для чугунных батарей, рассчитана на ниппели с резьбой в 5/4 дюйма, поэтому должна иметь длину от 30 мм, ширину 25 мм и толщину 8 мм. Комбинированные ключи обычно устанавливаются в «трещотку». Они имеют ступенчатую рабочую часть с несколькими стандартными размерами, например, 3/8, 1/2, 3/4, 1 и 5/4 дюйма, расположенными в форме «елочки». Такие ключи производятся только промышленным способом.

Как сделать самостоятельно

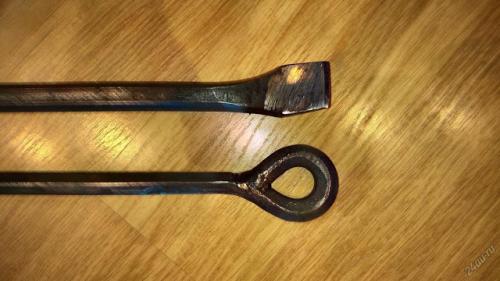

Чтобы сделать радиаторный ключ своими руками, сначала нужно найти подходящий отрезок металлической арматуры. Размер отрезка следует подбирать так, чтобы длина готового ключа составляла не менее половины длины радиатора, с которым предполагается работать, плюс 30 см (для демонтажа 7-секционных алюминиевых/биметаллических радиаторов достаточно ключа длиной 69 см).

Для изготовления инструмента понадобятся автоген, молот и наковальня. Предполагаемый рабочий конец заготовки нужно нагреть до белого каления. После этого на наковальне с помощью молота куют «лопатку». Операцию следует повторять несколько раз до формирования рабочей части нужных размеров. Доводку можно осуществлять с помощью болгарки или шлиф-машины.

Полезно при доводке иметь пример используемого в радиаторе ниппеля, «примеряя» к нему изготавливаемый инструмент.

Чтобы сделать Т-образный ключ, достаточно приварить перпендикулярно к противоположному от рабочего концу пруток длиной от 20 см. Для самостоятельного изготовления ключа с «петелькой» нужно взять чуть более длинную заготовку и, нагрев автогеном, изогнуть ее с помощью клещей. Не забывайте приварить изогнутый край.

ВидеоВ сюжете - Пошаговая инструкция скручивания и раскручивания алюминиевого радиатора автономного отопления состоящей из нескольких секций

В сюжете - Делаемсвоими руками

В сюжете - Как выковать ключ для батарей-радиаторов

В сюжете - Как сделать ключ для разборки радиаторов отопления

Советы по применению

Учтите, что демонтаж секций современных радиаторов требует меньше усилий, чем работа с их чугунными аналогами. Если крепления чугунных радиаторов слишком сильно «прикипели», перед демонтажем стоит разогреть их паяльной лампой. Также помните, что уже изготовленный ключ всегда можно довести «по месту» с помощью болгарки.

Добавить радиатор отопления. Наращивание радиаторов —, как добавить секции к биметаллической батарее? Подготовка материалов, соединение, наращивание

Бывают такие ситуации, когда система отопления перестаёт работать эффективно, другими словами начинает плохо справляться со своей основной функцией — обогревом помещения.

В то же время происходит быстрое остывании батарей. Лучшим решением такой проблемы является наращивание радиаторов отопления дополнительными секциями.

Зачем наращивать радиаторы отопления

Чаще всего недостаточный обогрев помещения происходит в результате ошибочного расчёта должного количества секций в радиаторах. Если они в меньшем количестве, чем должно быть, источники тепла просто будут не в состоянии обеспечить помещение нужной температурой.

В основном подобная ситуация случаются из-за попытки сэкономить финансовые средства, установив батареи с наименьшим количеством секций, чего часто недостаточно для эффективного сохранения тепла и обогрева той или иной площади в течение длительного срока эксплуатации.

Подключение дополнительных секций (пошагово)

Избавить себя от трудоёмкой процедуры реставрации, прочистки и других подобных работ со всей системой отопления, можно просто снабдив радиаторы дополнительными секциями.

Такая работа будет сравнительно легче и менее затратной, поэтому её часто производят владельцы жилья своими руками. Нужно лишь знать, как правильно выполнить поставленную задачу, для этого стоит внимательно ознакомиться с технологией по наращиванию отопительных радиаторов.

Так будет больше уверенности в конечном результате, а весь процесс пройдёт быстро и качественно.

Также необходимо знать, что, что наибольшее количество секций в батареи не должно быть более шестнадцати штук. В ином случае, придётся разделить радиатор на две части.

Материалы и инструменты

Прежде чем начинать наращивать батареи секциями, необходимо подготовить инструменты и материалы без которых нельзя будет обойтись:

• Необходимое количество секций;
• Газовый ключ;
• Ключ для соединений/отсоединения секций;
• Ниппели для отопительной системы (соединительные меж секционные фитинги);
• Наждачная бумага;
• Уплотнители для установки между секциями;
• Боковые заглушки с разносторонними резьбами;
• Прокладки под заглушки.

Подготовка

Перед самим процессом наращивания, батарею надо снять и произвести должную подготовку.

Подготовительные работы заключаются в следующем:

• Очистке отопительного прибора от загрязнений и ржавчины;
• Проверке целостности резьбовых отверстий и наличия на них инородных образований в виде наростов, которые за эксплуатационный срок возникают из-за жёсткой и хлорированной воды;
• Избавлении от наростов, при их обнаружении, посредством наждачной бумаги, но стоит быть аккуратнее, чтобы избежать повреждений, что в дальнейшем может привести к течи на стыках.

Наращивание

Добавление секций на радиатор осуществляется следующим образом:

1. Снять радиатор, выкрутить боковые заглушки и установить его на ровную поверхность. Напротив батареи положить добавочную секцию. Не нужно забывать, что стороны секции оснащены разносторонними резьбами. Затем надо расположить ниппель так, чтобы резьбы совпадали на соединяемых частях отопительного прибора. Далее вкрутить соединительный фитинг на один виток в левый торец радиатора. По окончании данного процесса произвести аналогичные действия с другой стороной батареи.
2. Подготовленные секции нужно как можно плотнее приставить друг к другу. Промеж них вставить уплотнитель. Затем измерить особенным инструментом расстояние до фитинга. Вставить на вымеренную длину радиаторный ключ в отверстие, находящееся на противоположном торце батареи. Прокручивать ключ надо, воспользовавшись подходящим трубчатым инструментом.
3. Закрутить ниппель, добиваясь, чтобы он в этот момент вкручивался во внутрь, расположенной напротив, секции. Завершив эту процедуру, провернуть специальный ключ на три оборота, так ниппель наиболее плотнее зафиксирует соединение.
4. Далее следует переместить радиаторный ключ на вторую сторону отопительного прибора и произвести аналогичную процедуру, что и в вышеописанной частью. По окончании работ рекомендуется ещё раз убедиться в качественной плотности соединений.
5. Собрав все секции в единое целое, нужно поставить заглушки на свои места, уплотнив соединения прокладками из паронита. Здесь потребуется газовый ключ. Как и везде, тут нужно максимальное прилегание заглушек к радиатору для большей герметичности, что предотвратит возникновение протечек воды.
