Отопление 2 этажного дома схема. Открытая и гравитационная системы — реально ли

Отопление 2 этажного дома схема. Открытая и гравитационная системы — реально ли

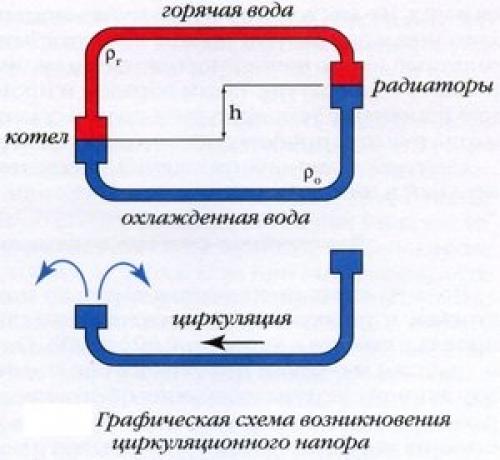

Что бы ни твердили поклонники принудительной циркуляции — да, реально. В действительности большинство профессионалов учитывают если не постоянную работу на естественном протоке, то хотя бы возможность сохранить часть производительности при отключении электричества.

Первое, что для этого нужно — нацелиться на повышение мощности котла. Перемещение нагретой воды против силы притяжения требует затрат энергии, а поскольку для создания разницы давлений используется только тепло, его потребуется не в пример больше, естественно, вырастут и тепловые потери.

Другой вопрос — эффективность системы. Для отопления больших площадей важна скорость протока теплоносителя, чтобы он успевал сохранять температуру до последнего радиатора в цепочке. Гравитационные системы на такое попросту не способны, но они опять же поддерживают проток и без циркуляционного насоса , значит, как минимум система не разморозится, а в части дома даже сохранится комфортное тепло.

Система отопления двухэтажного дома с естественной циркуляцией: 1 — котел; 2 — расширительный бак открытого типа; 3 — подача; 4 — радиаторы второго этажа; 5 — радиаторы первого этажа; 6 — обратка

Ускорение протока достигается классическими методами:

• достаточно крутым уклоном труб;
• отсутствием участков с контруклоном;
• увеличением объема теплоносителя (диаметра труб);
• минимизацией поворотов и заужений;
• увеличением разницы между верхней и нижней точками.

И все же настоятельно рекомендуется отказаться от систем без принудительной циркуляции — они слишком неэкономичные, к тому же трубы можно проложить только открыто. Вместо того чтобы из года в год переплачивать за сожженное впустую топливо, лучше потратиться один раз и организовать бесперебойное питание котельной.

Отопление 2 этажного дома с теплыми полами. Преимущества и недостатки водяных полов

Использование водяных теплых полов (ТП) возможно в качестве как дополнительного, так и основного источника обогрева комнат в коттеджах и квартирах. Причем чаще всего их укладывают во втором варианте исполнения. В сравнении с батареями напольный обогрев более эффективен в эксплуатации, но и дороже их в реализации.

Среди достоинств систем теплого пола на нагреваемой воде числятся:

• оптимальное для человека распределение тепла по помещению;
• отсутствие циркуляции пыли из-за конвекции воздуха;
• высокая экономичность – теплоноситель приходится нагревать всего до 40–50 0С;
• эстетика – все коммуникации и элементы энергосистемы укрыты в слое стяжки;
• полная электробезопасность;
• отсутствие электромагнитных полей и проблем с высушиванием воздуха;
• срок службы до 50-ти лет;
• плавность прогрева пола, исключающая шоковое воздействие на ламинат и иные покрытия при резком их прогреве.

Если сравнивать рассматриваемый вариант обогрева с радиаторным отоплением, то напольная система оказывается минимум на 20–30% экономичней. А в некоторых случаях эта разница доходит и до 50–60%. Для батарей воду приходится нагревать до температуры в 70–90 0С на входе в радиатор. А для ТП ее подогревают на максимуме, при сильном морозе за окном, лишь до 50–55 0С.

Распределения тепла при отоплении радиатором и системой теплый пол

Минусы у водяного пола следующие:

• возможные протечки воды;
• невозможность укладки в узких коридорах;
• относительная дороговизна;
• большие затраты по времени на устройство;
• высокие нагрузки на перекрытие из-за большого объема бетона;
• подъем пола за счет дополнительной стяжки толщиной 60–150 мм;
• низкая ремонтопригодность;
• высокая инертность.

Чтобы смонтировать трубный теплый пол своими руками и уложить сверху финишное покрытие, требуется до месяца времени. Монтаж его производится в стяжке из бетона, которому нужно порядка трех недель на застывание и упрочнение.

Первоначальные затраты на обустройство водяного ТП выше радиаторного аналога в 1,5–3 раза. Однако благодаря экономичности подобный теплый пол окупается за 3–5 лет.

Главная его проблема – высокая инертность на нагрев. Напольная система отопления из-за толстого слоя бетона долго прогревается (батареи дают тепло в помещение гораздо быстрее). Нередко из-за такого своего запаздывания она просто не успевает за колебаниями температуры на улице.

Источник: https://alyuminievye-batarei.aystroika.info/stati/otoplenie-vtorogo-etazha-chastnogo-doma-vybor-otopleniya-dlya-dvuhetazhnogo-doma

Отопление 2-этажного дома без насоса. Виды конструкций

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

• естественным;
• принудительным.

Контура с естественным движением воды просты и надёжны, но для их эффективного использования нужна правильно построенная система. Для второго же способа используется насосное оборудование, которое, создавая давление, заставляет воду перемещаться.

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

Любой из этих видов котлов может использоваться в системе отопления частного дома без насоса, но наиболее популярным является газовый и твердотопливный.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной . Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Двухтрубная система отопления двухэтажного дома. Виды двухтрубных систем двухэтажного дома

Прежде чем выбрать тот или иной вариант двухтрубной системы отопления двухэтажного дома, схему разводки труб и вид циркуляции, необходимо выяснить, какими же они могут быть.

Во-первых, в зависимости от пространственного расположения подводящей и отводящей магистрали двухтрубная система, также как и однотрубная , может быть выполнена по двум схемам:

• С горизонтальной разводкой — когда магистральные трубы на каждом этаже образуют отдельные условно горизонтальные (с соблюдением необходимых уклонов) контуры или петли;
• С вертикальной — когда подача нагретого теплоносителя к радиаторам в разных уровнях и отвод охлажденного, из них, осуществляется при помощи вертикальных стояков.

Схемы с горизонтальной разводкой можно также разделить на:

• Простые — с последовательным подсоединением радиаторов к подающей трубе и «обратке»;
• Лучевые или коллекторные — когда каждый радиатор подсоединяется отдельно с помощью двух труб к специальному распределителю (гребенке, коллектору). Он может быть отдельным для каждого этажа, размещенным в нише или шкафчике или же быть общим для всего дома, размещенным в котельной.

Схемы с последовательным подсоединением радиаторов могут быть как с нижней, так и с верхней разводкой подающей трубы. Коллекторные же или лучевые схемы, как правило, предполагают нижнюю разводку труб, причем, очень часто, те прокладываются скрыто, под полом.

Кроме этого, схемы двухтрубных систем отопления двухэтажных домов могут отличаться способом обеспечения циркуляции теплоносителя. Такая циркуляция может быть:

• Гравитационной или естественной – когда она обеспечивается только разностью удельного веса горячего и холодного теплоносителя и наличием уклонов магистральных трубопроводов;
• Принудительной – когда для этого используется специальный циркуляционный насос (или насосы);
• Комбинированной – когда система имеет возможность работать и по той и по другой схеме, в зависимости от обстоятельств.

В зависимости от вида расширительного бака и способа создания избыточного давления в системе она может быть:

• Открытой – когда используется открытый расширительный бак, обычно располагающийся под потолком на втором этаже или на чердаке, а давление в системе определяется только высотой его размещения. Часто такой бак используется и в качестве центрального воздухосборника (как на рис. 1). Это возможно в случае, если его подсоединяют к наивысшей точке подающей трубы. Если же он подсоединяется к обратной трубе (например, при установке на «обратке» циркуляционного насоса), то на подающей трубе дополнительно необходимо устанавливать воздухосборник или воздушный клапан;
• Закрытой – когда в качестве расширительного используется герметичный мембранный бак. Избыточное давление в таких системах рассчитывается и обычно находится на уровне 1,5 бар (0,15 МПа). Такой бак может быть расположен в любом месте на подающей или обратной магистрали, но чаще всего его располагают недалеко от котла. Обязательным атрибутом закрытой системы является наличие, так называемого «блока безопасности», включающего предохранительный и воздушный клапаны и манометр, так как возникает необходимость контроля избыточного давления жидкости и автоматического сбрасывания в случае его увеличения выше установленного безопасного уровня.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/sistema-otopleniya-2-h-etazhnogo-chastnogo-doma-shema-s-estestvennoy-cirkulyaciey

Отопление двухэтажного дома двухконтурным котлом. Почему стоит выбрать двухконтурный котёл

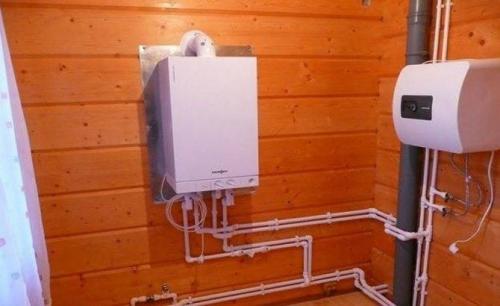

Отопление двухэтажного дома двухконтурным котлом может стать вполне выгодным вариантом, если правильно подобрать оборудование по мощности и прочим техническим параметрам. От одноконтурного котла такой вариант отличается наличием дополнительного теплообменника, который работает на нагрев воды, а не на отопление. Двухконтурный котёл имеет несколько важных преимуществ:

• Максимальная комплектность. По сути, такой котёл представляет собой мини-котельную, и к нему ничего не придётся докупать: современные аппараты уже снабжены расширительным баком нужного объёма, клапанами, арматурой и т. д. Такое устройство только нужно подключить к системе подачи газа и водоснабжения, а также к смонтированному дымоходу.
• Экономическая выгода. Не придётся постоянно поддерживать высокую температуру воды в бойлере и тратить на это топливо: горячей вода становится именно тогда, когда это нужно.
• Компактные удобные размеры. Двухконтурный котёл может стать идеальным решением для небольших домиков, ему намного проще найти подходящее место и возможность для подключения. Одноконтурной системе с бойлером желательно выделять особое помещение, оборудованное по всем требованиям пожарной безопасности.

Двухконтурный котёл – возможность оборудовать в своём доме независимый надёжный обогрев и при этом обеспечить всей семье необходимый уровень удобств. При этом по стоимости он обойдётся дешевле, чем покупка всего необходимого оборудования по отдельности и профессиональная установка. Это сделает покупку не только надёжной, но и выгодной.

Схема отопления двухэтажного дома с настенным газовым котлом. Выбор источника тепловой энергии

Сердцем обогревательной сети является теплогенератор, который нагревает теплоноситель до оптимальной температуры и, если позволяют его технические возможности, поддерживает заданные параметры круглосуточно.

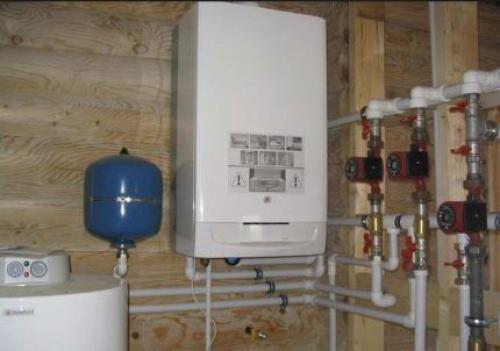

Настенный газовый котел мощностью 28 кВт с двумя независимыми контурами, закрытой камерой сгорания и удобным электронным зажиганием – прекрасный вариант для 2- или 3-этажного дома

Среди современных источников тепла в частных двухэтажных домах используют практически все, иногда комбинируют 2-3 вида. Возможные виды теплогенераторов:

• отопительные котлы;
• инфракрасные излучатели;
• печи (русские, голландки, канадки);
• камины;
• солнечные коллекторы, тепловые насосные установки и другие виды альтернативного оборудования.

Активно используются отопительные котлы, которые можно классифицировать по виду топлива:

• жидко- или твердотопливные;
• газовые;
• электрические.

Второй и третий варианты являются более экономичными, и если к дому подведен газ или электричество, то стоит предпочесть именно их.

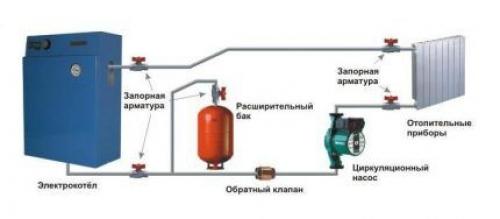

Последовательность работы электрического котла: теплоноситель нагревается до установленной пользователем температуры, по трубопроводу перемещается к радиаторам, расположенным на двух этажах, частично охлаждается и под действием циркуляционного насоса вновь отправляется в котел (+)

Если коттедж построен на не газифицированном участке, электрический котел становится основным, а в качестве резервного, запасного источника используют камин или инфракрасный обогрев.

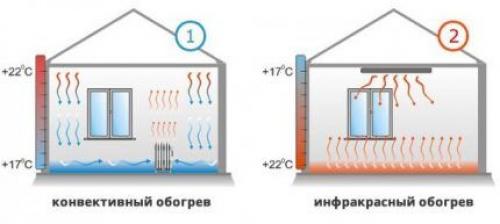

На схеме показано преимущество инфракрасной обогревательной системы: ИК излучение обеспечивает комфортную температуру в нижней части помещения, при конвективном способе отопления, наоборот, теплый воздух всегда поднимается к потолку

Применение альтернативных теплогенераторов во многом зависит от климатических условий региона, к тому же минимальный комплект относительно дорогого оборудования (например, солнечных коллекторов) окупится минимум через 3 года.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/sistema-otopleniya-2-h-etazhnogo-chastnogo-doma-shema-s-estestvennoy-cirkulyaciey

Схема отопления двухэтажного дома твердотопливным котлом. Составляющие системы отопления частного дома

Котел — генератор тепла в системе отопления и горячего водоснабжения. Усредненный норматив мощности 100 Вт на 1 м 2 площади при условии, что высота утепленного помещения не более 3 метров. Предусматривают запас до 20% от производительности котла на неучтенные потери. Горячее водоснабжение требует увеличения резерва мощности от 50%.

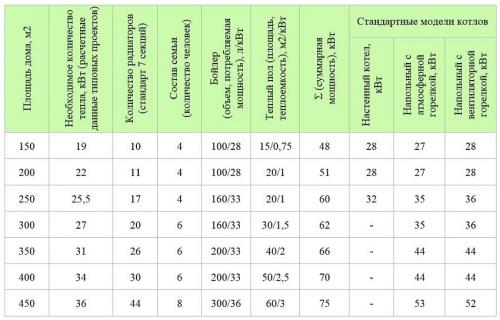

Сводная таблица, с вариантами типовых теплотехнических расчетов мощности котла, позволяет сравнить ориентировочные результаты подбора и существующие модели теплогенераторов.

Варианты типовых теплотехнических расчетов мощности котла

Котлы могут работать на дизельном топливе, коксе, угле, дровах, торфе, пеллетах, природном газе или электричестве. Выбор вида топлива зависит от его доступности. Более 70% потребителей используют газовые котлы. Электрический котел (конвектор ) рассматривают как резервный или комбинированный вариант.

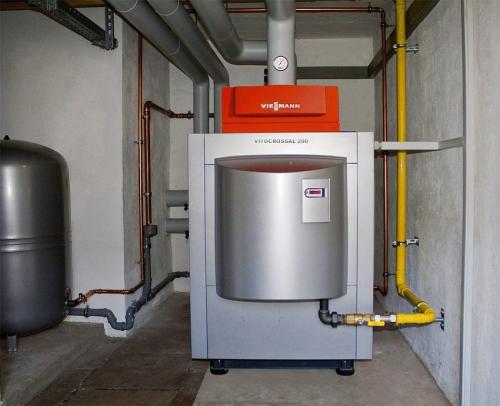

Напольный котел лучше устанавливать в отдельном специально оборудованном помещении

Чугунные или стальные генераторы тепловой энергии производят в напольном и настенном исполнении. Стационарные напольные котлы устанавливают в отдельном помещении, которое оборудуют бойлером, расширительным баком, дымоходом и системой принудительной вентиляции (согласно нормам и требованиям газовой службы).

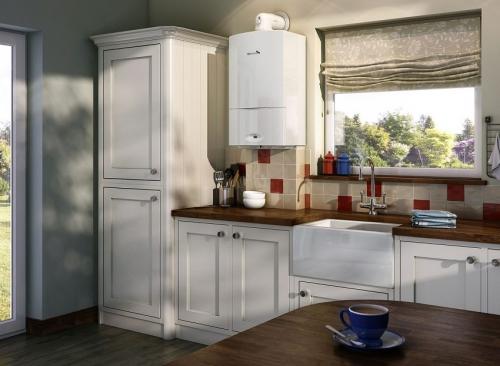

Настенным газовым котлам дымоход и отдельное помещение не требуются. Кислород для сжигания газа поступает по гибкой гофрированной трубе. Одноконтурный агрегат предназначен для отопления. Использование схемы отопления двухэтажного дома с двухконтурным котлом обеспечивает обогрев и горячее водоснабжение.

Настенным газовым котлам дымоход и отдельное помещение не требуются

Способы передачи тепловой энергии котла в систему: принудительный оборот теплоносителя и естественная циркуляция (энергонезависимый способ отопления). Конструкция котла с двумя контурами содержит встроенный циркуляционный насос и закрытый расширительный бак.

Носители тепловой энергии в системе отопления . вода, антифриз или электролитный теплоноситель для электродных котлов проточного типа.

Вода имеет высокую теплоемкость и плотность, но требует соблюдения постоянного температурного режима помещения зимой. Собственники жилья, которые пользуются домом нерегулярно, предпочитают в качестве теплоносителя антифриз.

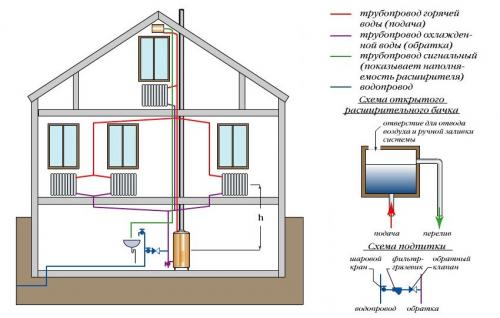

Схема обустройства системы отопления с расширительным баком открытого типа

Выбор типа разводки отопления и вида теплоносителя производят на стадии разработки проекта. Вязкость, коэффициент расширения и теплоемкость антифриза замедляют теплообменный процесс и снижают теплосъем радиаторов. Для теплоносителя «незамерзайка» требуется увеличить мощность насосов и проходное сечение системы.

Важно! Присутствие в антифризе этиленгликоля ограничивает его применение в котлах двухконтурного типа. Некоторые присадки разрушают детали из полипропилена, чугуна, цветных металлов, резины.

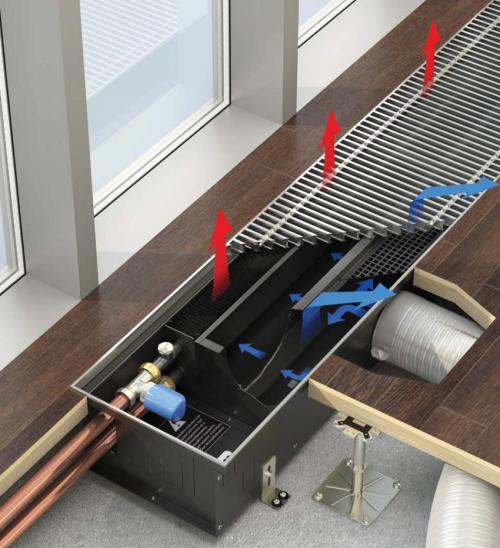

Напольный радиатор, установленный возле двери, может выполнять функцию тепловой завесы

Обогревательный прибор — стальной, алюминиевый, комбинированный, чугунный или анодированный радиатор (батарея ), который отдает свое тепло и обеспечивает в помещении благоприятный микроклимат.

Теплоотдача и инерционность зависят от материала и размеров прибора. Длину конструкций батарей изменяют, регулируя необходимое количество секций. Воздухоотводчик (кран Маевского) и вентиль-терморегулятор, установленный на входе теплоносителя в отопительный прибор, обеспечивают равномерный расчетный теплосъем. Запорный вентиль на отводящем патрубке необходим для технического обслуживания при эксплуатации.

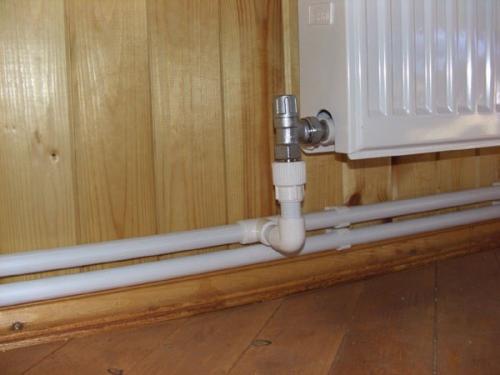

Как развести отопление на два контура. Двухконтурная система отопления

Двухконтурная система отопления для частного дома имеет более сложное строение, чем классическая одноконтурная. При этом преимущества таких систем неоспоримы. Представляет собой два замкнутых контура, одним из которых осуществляется подача теплоносителя к радиаторам, а другим – возвращение его в котел.

Применяется двухконтурное отопление для всех типов зданий.

• Практически полностью отсутствуют потери теплоносителя при подаче к радиаторам.
• Обеспечивается подача теплоносителя с одинаковой температурой ко всем радиаторам системы.
• Использование труб малого диаметра сокращает материальные затраты.
• Высокая надежность.
• Большой КПД установки.
• Возможность установки регулирующей арматуры на каждый радиатор, т.е. температуру каждого нагревательного элемента можно регулировать отдельно от других.
• Низкий расход воды и электроэнергии.
• Отсутствие громоздких конструкций – лучшее решение для современных интерьеров.
• Простота внедрения в существующий дом.

Типы системы относительно оси расположения трубопровода:

• Горизонтальные. Устанавливается в одноэтажных домах большой площади.
• Вертикальные. Возможно применение в многоэтажных домах. Контур каждого этажа врезается в общий стояк системы. Преимуществом является отсутствие завоздушивания системы – воздух выходит из системы через расширительный бак.

В обоих случаях необходима балансировка. Для вертикального типа балансировка производится по стояку.

Преимуществом обоих систем является большая теплоотдача и высокая гидравлическая устойчивость.

1. Верхняя. Разводка труб осуществляется в верхней точке трубопровода. Расширительный бак располагается там же.
   Данный тип не может быть установлен в домах без чердака.
2. Нижняя. Разводка труб осуществляется в подвале или цокольном этаже. При этом следует учитывать, что трубы обратного контура должны быть заложены еще ниже подающий. Поэтому допускается укладка труб в подполе.
