Площадь секции чугунного радиатора для окраски. Порядок расчета площади

23.03.2022 в 15:23

Площадь секции чугунного радиатора для окраски. Порядок расчета площади

Такую проблему, как плохой вид старых приборов из чугуна, легко решить, для чего нужно их поверхность окрасить. Прежде всего, необходимо выяснить, сколько грунтовочной смеси и краски следует приобрести.

Это можно узнать, определив площадь окраски чугунных радиаторов. Затем изучают рекомендации, которые имеются на банке с красящим составом. В них всегда присутствует информация относительно расхода краски на один квадратный метр.

Самостоятельно узнать площадь секции чугунного радиатора для окраски невозможно. Это и не требуется, поскольку изготовители отопительного оборудования предоставляют данную информацию в прилагаемой к изделиям инструкции. Вернее, в документации указывают величину площади нагрева, а поскольку прогреваться будет каждый сантиметр, то эта величина и является размером всей ее поверхности.

Известно, что площадь ребра изделия МС-140-500 равна 0,244 кв. м, а модифицированная секция этого прибора, имеющая межосевое расстояние 300 миллиметров, обладает площадью 0,208 кв. м.

Площадь секции чугунного радиатора для окраски. Порядок расчета площади

Чтобы вычислить всю поверхность чугунного радиатора, следует:

  • узнать название модели и по возможности ее производителя, так как одни и те же модификации приборов, изготовленные на разных предприятиях, имеют другие параметры – ширину и глубину;
  • определиться с площадью нагрева ребра;
  • умножить эту величину на количество секций.

Например, в радиаторе МС-140-500 насчитывается 10 ребер, тогда площадь поверхности составит 2,44 кв. м. После этого определяют, сколько и каких потребуется стройматериалов. При расчете расхода краски на радиаторы отопления необходимо учитывать, что ее приобретать надо с запасом, поскольку каждый слой красящего состава будет иметь разную толщину.

Площадь окраски металлической лестницы. Калькулятор площади поверхности металлопроката (тонны -> м2)

Назначение калькулятора

Данный калькулятор позволяет рассчитать площадь поверхности наиболее популярных видов металлопроката по тоннажу.

Практическое применение

Знать площадь поверхности металлопроката необходимо при расчёте объёмов работ по покраске, а также при учёте расхода лакокрасочных материалов.

Основание для расчёта

Данные для расчёта приняты на основание ГЭСН (сборник 13) «Защита строительных конструкций и оборудования от коррозии» 2001 г.

В данном документе представлены данные о площади поверхности одной тонны металлопроката следующих видов:

  1. Сталь листовая ГОСТ 19903-74;
  2. Профили гнутые замкнутые квадратные, прямоугольные и трубы (ТУ 36-2287-80, ГОСТ 10704-91*);
  3. Сталь угловая равнополочная (ГОСТ 8509-93);
  4. Швеллеры горячекатаные (ГОСТ 8240-89);
  5. Балки двутавровые (ГОСТ 8239-89);
  6. Балки двутавровые с параллельными гранями полок –Б- (ГОСТ 26020-83);
  7. Балки двутавровые для монорельсов -М- (ГОСТ 19425-74, ТУ 14-2-427-80);
  8. Балки двутавровые широкополочные -Ш- (ГОСТ 26020-83);
  9. Колонны двутавровые -К- (ГОСТ 26020-83).

Примечание: Для п. 2 дана поверхность по наружной стороне, для всех остальных видов металлопроката учитывается суммарная поверхность со всех сторон.

Также для металлопроката, который отсутствует в ГЭСН (сборник 13) использованы данные полученные путём расчёта, исходя из характеристик изделий в соответствии с ГОСТ или ТУ.

Порядок расчёта

  1. Выбрать наименование металлопроката (швеллер, труба профильная и т.д.);
  2. Выбрать характеристику металлопроката в соответствии с наименованием поля (№ профиля, толщина стенки и т.д.). Обратите внимание, что, например, для уголка нужно указать не ширину, а толщину полки, также и для трубы не диаметр, а толщину стенки;
  3. Ввести вес металлопроката в тоннах;
  4. Нажать кнопку -расчёт- .

Расход краски на 1 секцию радиатора. Как рассчитать площадь окраски чугунных радиаторов отопления

Чугунные батареи, прослужившие много лет, портят интерьер помещения непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Площадь секции чугунного радиатора для окраски. Порядок расчета площади 01

Порядок расчета площади

Такую проблему, как плохой вид старых приборов из чугуна, легко решить, для чего нужно их поверхность окрасить. Прежде всего, необходимо выяснить, сколько грунтовочной смеси и краски следует приобрести.

Это можно узнать, определив площадь окраски чугунных радиаторов. Затем изучают рекомендации, которые имеются на банке с красящим составом. В них всегда присутствует информация относительно расхода краски на один квадратный метр.

Самостоятельно узнать площадь секции чугунного радиатора для окраски невозможно. Это и не требуется, поскольку изготовители отопительного оборудования предоставляют данную информацию в прилагаемой к изделиям инструкции. Вернее, в документации указывают величину площади нагрева, а поскольку прогреваться будет каждый сантиметр, то эта величина и является размером всей ее поверхности.

Известно, что площадь ребра изделия МС-140-500 равна 0,244 кв. м, а модифицированная секция этого прибора, имеющая межосевое расстояние 300 миллиметров, обладает площадью 0,208 кв. м.

Площадь секции чугунного радиатора для окраски. Порядок расчета площади 02

Чтобы вычислить всю поверхность чугунного радиатора, следует:

  • узнать название модели и по возможности ее производителя, так как одни и те же модификации приборов, изготовленные на разных предприятиях, имеют другие параметры – ширину и глубину;
  • определиться с площадью нагрева ребра;
  • умножить эту величину на количество секций.

Например, в радиаторе МС-140-500 насчитывается 10 ребер, тогда площадь поверхности составит 2,44 кв. м. После этого определяют, сколько и каких потребуется стройматериалов. При расчете расхода краски на радиаторы отопления необходимо учитывать, что ее приобретать надо с запасом, поскольку каждый слой красящего состава будет иметь разную толщину.

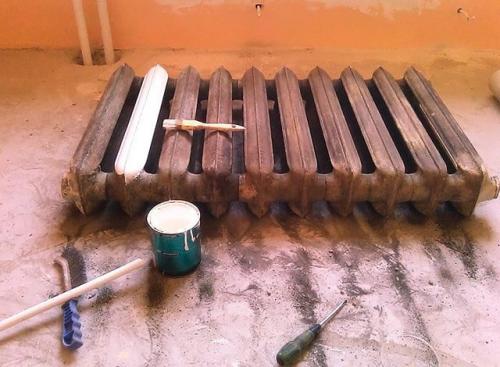

Подготовительные мероприятия

Они предполагают очистку поверхности батареи от старой краски и грязи:

  • Тщательно вытирают пыль влажной тряпкой так, чтобы в выемках не осталась грязь. Для очистки труднодоступных мест, тряпку помещают между ребрами и двигают ею взад-вперед.

Площадь секции чугунного радиатора для окраски. Порядок расчета площади 03

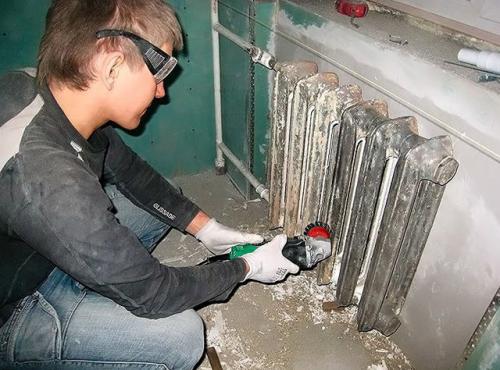

  • Удаляют слой старой краски. Когда используют химический способ, задействуют средства Dufa, СП-6, Б52, АСЕ, но они не способны справиться с масляными составами, которые выпускались в середине 20-го века. Физический метод требует применения дрели, на которой закреплена металлическая щетка. Также можно воспользоваться напильником и наждачной бумагой.
  • Наносят слой грунтовочной смеси. Она должна не только выдерживать повышенную температуру, но и соответствовать типу краски, хорошо, если они будут одинаковой марки.

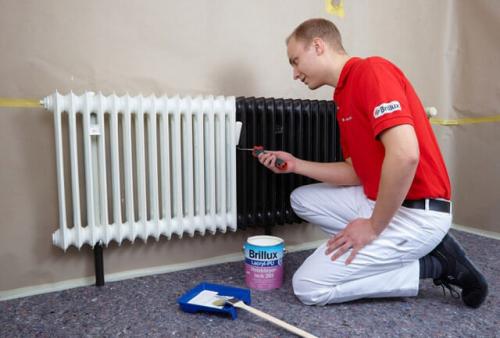

Покраска батареи

Можно покрывать площадь окраски радиаторов любым красящим составом, главное, чтобы он был устойчивым к высоким температурам. Работу выполняют при помощи изогнутой или обычной кисточки. Сначала на руки надевают перчатки, а рядом кладут ветошь или марлю, чтобы стирать следы краски на ручке кисти.

Площадь секции чугунного радиатора для окраски. Порядок расчета площади 04

Последовательность процесса окрашивания:

  1. Обновляют между трубами секций вид труднодоступных мест, используя гибкую кисть.
  2. Если краска не коснулась чугуна, задействуют сложенную в жгут марлю. Его укладывают между секциями, на середину наносят красящий состав и по очереди тянут за концы.
  3. Окрашивают верхнюю часть и легкодоступные места.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/ploshchad-sekcii-chugunnogo-radiatora-sposoby-rascheta-ploshchadi-pokrytiya-kraskoy

Площадь окраски радиатора мс-140 300. Как самостоятельно рассчитать площадь покрытия и расход краски

Существуют различные способы вычисления площади покраски чугунных радиаторов, но тут бесполезно «изобретать велосипед».

Внимание! Производители теплового оборудования отражают эту информацию в техническом описании к модели. Эта величина обычно указывается как «площадь обогрева», возможны другие варианты и переводы, если это импортные модели.

Вычисляя площадь окраски чугунного радиатора МС- 140 как классического образца, берем в расчет площадь одной секции или «ребра гармошки». Она примерно равна 0,244 м2. Более современная или  модифицированная секция с чуть большим межосевым расстоянием (300 мм) имеет площадь окрашивания порядка 0,208 м2.

Площадь окраски радиатора мс-140 300. Как самостоятельно рассчитать площадь покрытия и расход краски

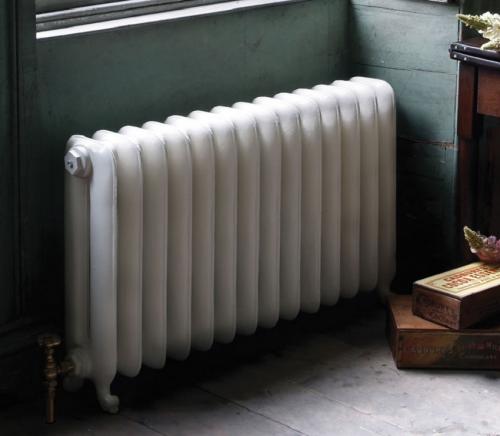

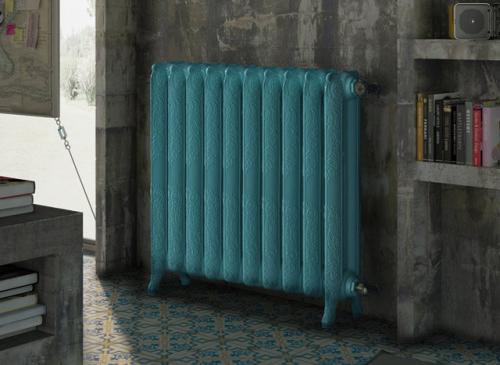

Радиатор можно покрасить в любой цвет, подходящий к общему интерьеру

Модели чугунных батарей могут сильно отличаться, поэтому для вычислений берем из документации (паспорта изделия) площадь обогрева одной секции. Далее умножаем на общую площадь всех ребер с небольшим запасом (переходники, краны, соединительные муфты, ножки). К примеру, в стандартной МС-140-500 10 ребер, множим на 10 площадь секции в 0,244 кв.м. Получаем 2,44 м2.Округляем до 3 м2—  на все примыкающие детали. Далее решаем, во сколько слоев будет покраска.

Инновационные методы определения площади окрашивания чугунных радиаторов – специальные компьютерные программы и калькуляторы. В них вводятся такие параметры:

  • маркировка радиатора (согласно техдокументации).
  • количество секций, их длина и высота.

Площадь окраски радиатора мс-140 300. Как самостоятельно рассчитать площадь покрытия и расход краски

Только при правильной предварительной очистке батареи краска ляжет идеально ровно

На выдаче имеем реальную площадь окраски. После получения сведений вводится «сброс» для очистки окна и ввода новых данных.

Площадь окраски трубы. Расчет площади труб: нюансы и математические формулы

Площадь трубы (м2) необходимо рассчитывать для определения приобретения количества лакокрасочного и антикоррозионного материала при выполнении покрасочных операций. Покраска этих изделий требует тщательной подготовки.

Какие нюансы следует учесть

Расчет площади поверхности трубы зависит от конструктивного исполнения проката. Чаще всего можно увидеть изделия в виде цилиндра, но существуют и другие виды, а именно:

  • Квадратной или прямоугольной формы. Квадратные профили часто встречаются в практике.
  • В виде конуса, то есть диаметр сечения разный. Такие изделия встречаются крайне редко.
  • Поверхность труб также бывает гофрированной.
  • Могут быть цементные кольца для оснащения канализационных систем.

Площадь окраски трубы. Расчет площади труб: нюансы и математические формулы

Как рассчитать площадь поверхности разных труб

Площадь поверхности трубы определяется по формуле. Длина окружности — это одна из важных геометрических величин. Расчётам следует уделить особое внимание. Чтобы вычислить количество квадратов металлических трубопроводов, рекомендуется применить математические формулы.

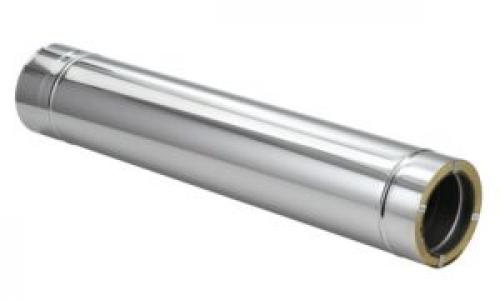

Цилиндрические

Расчет определяется следующей формулой: S = 2 x π x R x L

π – это постоянная величина, равна 3,14;

R – радиус изделия (в мм);

L – это показатель длины (в м).

Площадь окраски трубы. Расчет площади труб: нюансы и математические формулы

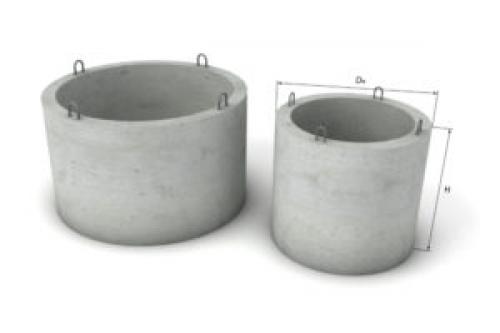

Трубы ЖБИ

Для расчетов площади окраски цилиндрических канализационных труб главным критерием является показатель высоты (H). Подсчитать квадратные метры несложно, используя формулу, указанную выше.

Площадь окраски трубы. Расчет площади труб: нюансы и математические формулы

На

Профильные

Площадь профильной трубы определяется следующим образом. При подсчете соответствующих квадратов для покраски следует применять формулу: S = 2 x H x L + 2 x W x L

Н и W – это показатели высоты двух сторон;

L – длина профильных труб.

Площадь окраски трубы. Расчет площади труб: нюансы и математические формулы

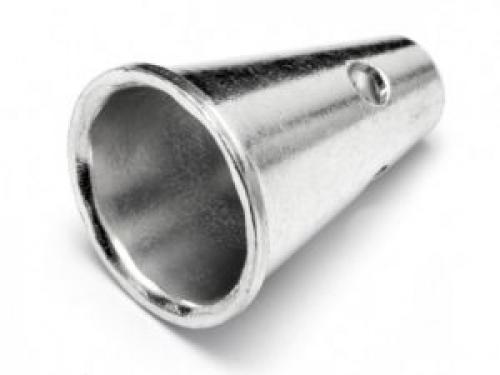

Конусообразные

Узнать количество квадратов для покраски труб данного вида несложно, применяя формулу: S = 2 x π x R1 x L + π x (R1 x R1 + R2 x R2)

2 и π – постоянные;

R1 и R2 – это заданные диаметр меньшего и диаметр большего круга;

L – обозначает длину всего элемента.

Площадь окраски трубы. Расчет площади труб: нюансы и математические формулы

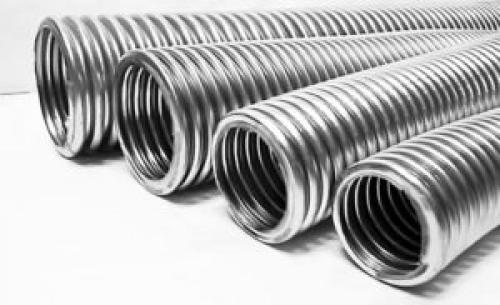

Гофрированные

Сколько нужно материала для окраски изделий с такой разновидностью поверхности высчитать сложнее всего. Для вычислений следует определить:

  • Радиус скругления – А. Допустим, он будет 3 мм. По формуле – 2 x π x A вычисляем скругленную часть, она составит 18,84 мм;
  • Вертикальные проекции на длину (B) и диаметр (D);
  • Угол скоса у самого основания – Е (вычисляем умножением D на 2);
  • Высоту гофры F, а G – линия вытягивания изделия.

Далее узнаете количество складок, расчетное получается делением, то есть длину разделить на шаг. Высчитывать растянутую конструкцию можно умножением количества образованных складок на длину гофры тоже в растянутом состоянии.

Площадь окраски трубы. Расчет площади труб: нюансы и математические формулы

Подсчет покраски площади трубы или трубопровода можно найти в таблицах в интернете, а можно выполнить самостоятельно. Площадь наружной поверхности трубы несложно взять из справочников, согласно размещенным в них таблицам. Для определения наружного размера площади можно применить метод развёртки основания. Диаметром, полученным при измерении, можно руководствоваться при вычислении радиуса.

С помощью онлайн-калькулятора можно с точностью рассчитать окружность и квадраты, подлежащие обработке, как наружному, так и внутреннему основанию.

Как рассчитывается расход краски

Расчет расхода краски вычисляют легко. Обычно на банках с краской производитель указывает средний расход на 1 м2. Зная площадь трубы (S), определить цифру в конкретном случае можно умножением. Допустим расход краски 150 г/м2, умножаем этот показатель на площадь, которую ранее определили.

Расчет краски производится с учетом следующих критериев:

  • материала, использованного при изготовлении трубы;

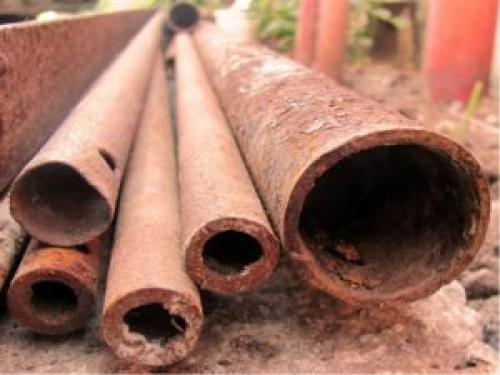

  • наличия на трубопроводе коррозии;
  • наличия покрытия грунтом;
  • шероховатости.

Площадь окраски трубы. Расчет площади труб: нюансы и математические формулы

При подсчете расходования красок учитывается не только длина окружности и зависимость между площадью развертки и диаметром, но и данные расхода материала, указанные производителем. Чтобы не ошибиться, когда производятся вычисления, можно обратиться за помощью к специалистам.

Подготовить изделие к окраске несложно, достаточно выполнить ряд мероприятий, в том числе учесть таблицу расходов материалов. Программа определения площадей всегда считала достоверные цифры.
