Система отопления 2-х этажного частного дома. Схема с естественной циркуляцией теплоносителя

Система отопления 2-х этажного частного дома. Схема с естественной циркуляцией теплоносителя

Выбор схемы отопления двухэтажного дома зависит от его площади и планировки. Наиболее привычной и широко распространенной схемой для дач и загородных домов по-прежнему остается система отопления с естественной циркуляцией теплоносителя, мало чем отличающаяся от схемы отопления одноэтажных домов.

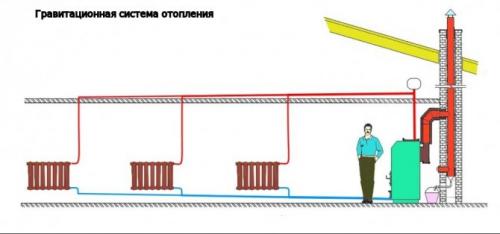

Единственной особенностью схемы разводки отопления с естественной циркуляцией в двухэтажном доме является выбор места для установки расширительного бака. Нет необходимости выносить его на чердак и можно ограничиться расположением в любом месте на втором этаже (разумеется, в самой высокой точке комнаты), обеспечив возможность сброса теплоносителя.

При таком способе подключения отопительных приборов теплоноситель поступает в них сверху (верхняя разводка), благодаря чему обеспечивается равномерный прогрев радиаторов и отапливаемых помещений. Для обеспечения направленного движения теплоносителя трубы необходимо прокладывать с уклоном 3-5 градусов, помня о том, что диаметр обратного трубопровода по мере приближения к котлу должен увеличиваться.

Подающий трубопровод может быть проложен под потолком или под подоконниками. Примеры подключения радиаторов приведены на рисунке 1.

Среди достоинств схемы отопления двухэтажного дома с естественной циркуляцией можно отметить:

• Независимость от подачи электроэнергии
• Надежность
• Простоту эксплуатации
• Бесшумность работы системы

К сожалению, недостатков в системе отопления с естественной циркуляцией на много больше, чем достоинств:

• Сложность монтажа и необходимость прокладки труб с обязательным уклоном
• Малая обогреваемая площадь: у системы просто не хватит напора для обогрева двухэтажного дома площадью более 130 м2
• Низкая эффективность
• Большой перепад температур между подачей и обраткой, что негативно сказывается на работе котла
• Присутствие в теплоносителе кислорода и как следствие, внутренняя коррозия системы
• Необходимость следить за уровнем постоянно испаряющегося теплоносителя и подливать его. В итоге на трубах образуется накипь.

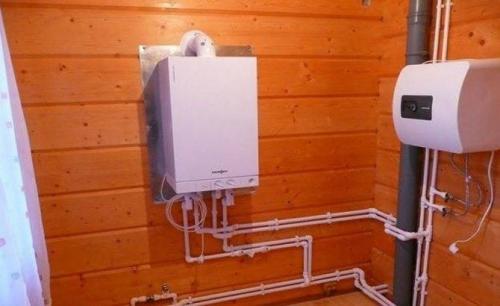

Схема отопления двухэтажного дома с настенным газовым котлом. Схема отопления двухэтажного дома с двухконтурным котлом

Обычная схема отопления двухэтажного дома с двухконтурным котлом ничем не отличается от такой же схемы с одноконтурным теплогенератором, если дело касается только обогрева помещений. Что же касается ГВС, то схема отопления двухэтажного дома с двухконтурным котлом имеет свои особенности. В первую очередь, это добавление к обвязке теплогенератора в виде подводящего и отводящего трубопровода ГВС. Подводится холодная вода, а отводится, соответственно, горячая. При этом схема отопления двухэтажного дома с двухконтурным котлом будет иметь также отличия от ГВС в одноэтажном доме. В чем отличия? Во-первых, вся система горячего водоснабжения, равно как и, в одноэтажном доме проходит по 1 уровню. В двухэтажном доме вы должны формировать 2 ветки отопления и 2 ветки ГВС – на первом и на втором этаже. Во-вторых, при использовании двухконтурного котла, особенно газового, неразумно использовать для нагрева воды электрические бойлеры. Это значит, что после узла нагрева вы должны делать точки водоразбора по всему дому, на 1 и 2 этаже, на минимальном расстоянии от котла. И если раньше вы могли разместить 2 бойлера – на первом и втором этаже, то теперь у вас один узел нагрева – в котельной. В-третьих, раз вы используетедля производства ГВС, то вам стоит подумать над тем, чтобы размещать санузлы, кухню на первом этаже поблизости от котельной. А санузел второго этажа – обустроить прямо над котельной, блокируя его, например, с прачечной. Некоторые хозяева прачечную размещают в подвале. Однако удобнее всего, когда прачечная располагается рядом со спальнями – поверьте слову практика. Но про прачечные и ГВС – подробно в другом материале.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-sdelat-otoplenie-v-2-etazhnom-dome-o-estestvennoy-cirkulyacii

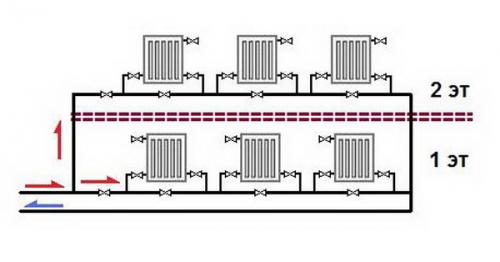

Однотрубная система отопления двухэтажного дома. Общие сведения об однотрубных схемах отопления

Основные сферы применения однотрубных схем – разные по этажности дома с небольшим количеством радиаторов в одном контуре. Например, в высотках от стояка отходят не более трёх радиаторов на этаж. В частном секторе такие системы наиболее эффективны в одно- и двухэтажных частных домах с площадью до 150 м².

Достоинства и отрицательные стороны

Правильно подобрать систему отопления можно только исходя из условий эксплуатации, учитывая положительные и отрицательные стороны всех типов конструкции.

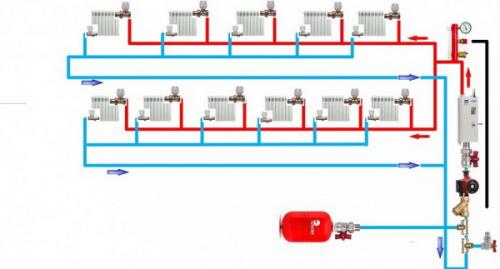

Двухтрубная система отопления двухэтажного дома. Виды двухтрубных систем двухэтажного дома

Прежде чем выбрать тот или иной вариант двухтрубной системы отопления двухэтажного дома, схему разводки труб и вид циркуляции, необходимо выяснить, какими же они могут быть.

Во-первых, в зависимости от пространственного расположения подводящей и отводящей магистрали двухтрубная система, также как и однотрубная , может быть выполнена по двум схемам:

• С горизонтальной разводкой — когда магистральные трубы на каждом этаже образуют отдельные условно горизонтальные (с соблюдением необходимых уклонов) контуры или петли;
• С вертикальной — когда подача нагретого теплоносителя к радиаторам в разных уровнях и отвод охлажденного, из них, осуществляется при помощи вертикальных стояков.

Схемы с горизонтальной разводкой можно также разделить на:

• Простые — с последовательным подсоединением радиаторов к подающей трубе и «обратке»;
• Лучевые или коллекторные — когда каждый радиатор подсоединяется отдельно с помощью двух труб к специальному распределителю (гребенке, коллектору). Он может быть отдельным для каждого этажа, размещенным в нише или шкафчике или же быть общим для всего дома, размещенным в котельной.

Схемы с последовательным подсоединением радиаторов могут быть как с нижней, так и с верхней разводкой подающей трубы. Коллекторные же или лучевые схемы, как правило, предполагают нижнюю разводку труб, причем, очень часто, те прокладываются скрыто, под полом.

Кроме этого, схемы двухтрубных систем отопления двухэтажных домов могут отличаться способом обеспечения циркуляции теплоносителя. Такая циркуляция может быть:

• Гравитационной или естественной – когда она обеспечивается только разностью удельного веса горячего и холодного теплоносителя и наличием уклонов магистральных трубопроводов;
• Принудительной – когда для этого используется специальный циркуляционный насос (или насосы);
• Комбинированной – когда система имеет возможность работать и по той и по другой схеме, в зависимости от обстоятельств.

В зависимости от вида расширительного бака и способа создания избыточного давления в системе она может быть:

• Открытой – когда используется открытый расширительный бак, обычно располагающийся под потолком на втором этаже или на чердаке, а давление в системе определяется только высотой его размещения. Часто такой бак используется и в качестве центрального воздухосборника (как на рис. 1). Это возможно в случае, если его подсоединяют к наивысшей точке подающей трубы. Если же он подсоединяется к обратной трубе (например, при установке на «обратке» циркуляционного насоса), то на подающей трубе дополнительно необходимо устанавливать воздухосборник или воздушный клапан;
• Закрытой – когда в качестве расширительного используется герметичный мембранный бак. Избыточное давление в таких системах рассчитывается и обычно находится на уровне 1,5 бар (0,15 МПа). Такой бак может быть расположен в любом месте на подающей или обратной магистрали, но чаще всего его располагают недалеко от котла. Обязательным атрибутом закрытой системы является наличие, так называемого «блока безопасности», включающего предохранительный и воздушный клапаны и манометр, так как возникает необходимость контроля избыточного давления жидкости и автоматического сбрасывания в случае его увеличения выше установленного безопасного уровня.

Источник: https://alyuminievye-batarei.aystroika.info/stati/otoplenie-vtorogo-etazha-chastnogo-doma-vybor-otopleniya-dlya-dvuhetazhnogo-doma

Как развести отопление на два контура. Какую разводку отопительной сети выбрать?

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности – с верхней и нижней разводкой.

Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.

Система с нижней разводкой

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

Система с верхней разводкой

Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.

Выбор диаметра труб и правила монтажа двухтрубной сети

Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации

Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.

Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы своими руками нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла, а каждый последующий участок трубы после тройника ответвления на радиатор – на один типоразмер меньше.

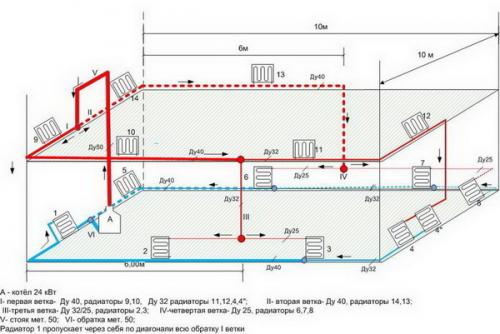

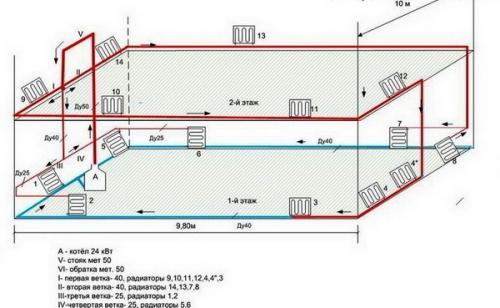

Схема диаметров труб в двухконтурной системе

На практике это выглядит следующим образом – с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.

Выполняя монтаж системы своими руками придерживайтесь следующих рекомендаций:

• подающая и обратная магистраль должны располагаться параллельно друг другу;
• каждый отвод на радиатор необходимо оснастить запорным краном;
• распределительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
• крепление труб на стенах должно размещаться с шагом не более 60 см.

Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:

• для домов площадью до 250 м2 достаточно насоса мощностью 3.5 м3/час и напором в 0.4 МПа;
• 250-350 м2 – мощность от 4.5 м3/час, напор 0.6 МПа;
• свыше 350 м2 – мощность от 11 м3/час, напор от 0.8 МПа.

Несмотря на то, что двухтрубное отопление своими руками устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.

Источник: https://alyuminievye-batarei.aystroika.info/stati/otoplenie-vtorogo-etazha-chastnogo-doma-vybor-otopleniya-dlya-dvuhetazhnogo-doma

Схема отопления двухэтажного дома твердотопливным котлом. Схема отопления двухэтажного дома: виды систем

Выбирая вид отопления для здания с двумя этажами, определяют размеры и конструкцию дома: от них зависит выбор системы — с однотрубной или двухтрубной схемой отопления. Важен и выбор котла: если к дому проведен газопровод, то лучше использовать газовый котел или твердотопливный. При больших габаритах здания целесообразно применять принудительную циркуляцию.

Виды отопительных систем

Отопительная система должна обеспечивать необходимую температуру в доме. Чтобы она была оснащена удобным управлением, если понадобится, могла бы обеспечивать отопление по типу «теплый пол», выбирают схему с автоматической регулировкой. Если внимательно ознакомиться с чертежами, то схему отопления двухэтажного дома можно сделать своими руками.

Разновидности отопительных систем:

1. Однотрубная.
2. Двухтрубная.
3. Коллекторная.
4. Теплые полы.

Системы бывают:

• с верхней и нижней разводкой;
• с принудительной и естественной циркуляцией;
• с вертикальными и горизонтальными стояками;
• с магистральным движением теплоносителя;
• с газовым и электрическим котлом;
• совместно с теплым полом и батареями;
• замкнутой схемой.

Простой схемой является однотрубная разводка. Ее можно смонтировать своими руками, ее еще называют «Ленинградкой». Трубы можно спрятать под пол или развести трубопровод над ним. Такую схему применяют обычно в одноэтажном строении.

На заметку!

Для двухэтажного дома подойдет система с двухтрубной разводкой.

Эффективность схем отопления с принудительной циркуляцией

Часто применяются в постройках системы с принудительной циркуляцией теплоносителя. Схема хорошо работает при большой протяженности трубопровода. Особенность системы: циркуляция воды происходит при помощи насоса. Механизм создает давление, обеспечивает стабильность скорости передвижения теплоносителя по трубам. Устройство устанавливают на обратной и подающей магистрали.

Преимущества принудительной циркуляции:

• быстро нагреваются батареи;
• используются трубы с меньшим диаметром, что экономит количество материала;
• экономится электричество, котел работает в оптимальном температурном режиме;
• простота монтажа;
• регулировка давления;
• не нужен постоянный контроль, система замкнутая;
• можно использовать антифриз;
• разводка труб имеет разные варианты.

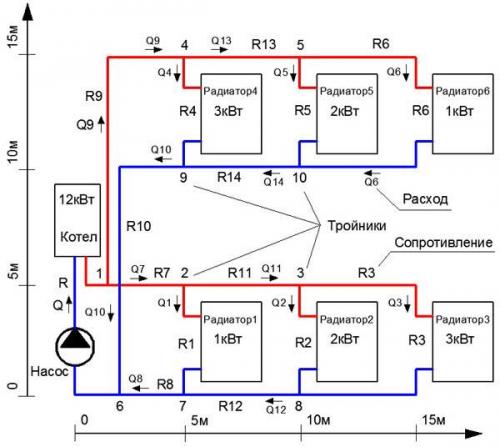

Схема отопления двухэтажного дома с принудительной циркуляцией:

• котел любых типов;
• трубы;
• автовоздушник;
• термостатический и балансировочный клапан;
• батареи;
• расширительный бак;
• шаровый вентиль;
• сетчатый фильтр;
• насос;
• термоманометр;
• предохранительный клапан.

Расширительный бак принимает излишки воды при ее расширении во время нагрева. При увеличении давления открывается мембранный клапан, вода поступает в бак, давление снижается, клапан закрывается. Таким образом в системе поддерживается стабильное давление, необходимое для безопасного функционирования отопления.

Естественная циркуляция в качестве альтернативного варианта

Циркуляция происходит при расширении и уменьшении плотности нагретой воды без помощи насоса. Она поднимается по вертикальному участку, перемещаясь по трубопроводу под уклоном, проходит через все подсоединенные обогреватели, остывает, попадает в трубу и возвращается к котлу.

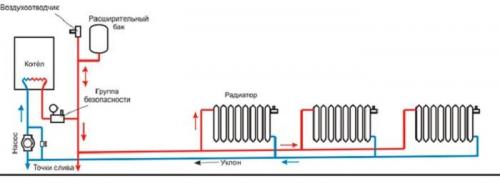

Простая схема отопления двухэтажного дома без насоса:

• котел;
• расширительный бак;
• трубы под уклоном подачи;
• радиаторы;
• обратка.

Схема отопления двухэтажного дома с естественной циркуляцией имеет ограниченную длину трубопровода — магистраль не превышает 30 м. При большей длине не хватит давления для циркуляции теплоносителя. Потери тепла происходят на изгибах и поворотах труб.

Однотрубная система отопления

Однотрубные схемы проще в монтаже, но с каждым последующим радиатором температура воды в нем становится ниже. Последняя батарея будет холодной, а значит, и комната не прогреется. Радиаторы подключаются по нижней схеме. Для маленького дома подойдет схема «Ленинградка»: в ней расположены перемычки между входом и выходом. Часть тепла направляется в радиатор, а часть пойдет дальше по трубопроводу.

Схема отопления двухэтажного дома с принудительной циркуляцией однотрубная:

1. Прокладывают трубы по всему двухэтажному зданию.
2. Устанавливают тройники на участках соединения с батареями.
3. Присоединяют насос.
4. Устанавливают расширительный бак. Размещают его в самой высокой точке дома, минимальная высота его установки — 3 м.

На заметку!

Для возможного слива и пополнения системы жидкостью предусматривают установку специального узла.

Особенности двухтрубного отопления

Двухтрубное отопление создает комфортные условия, так как прогреваются равномерно все батареи, тепло стабильно во всех комнатах дома. Внешний контур — две трубы, для подачи и обратки, они расположены параллельно друг другу. Радиаторы соединены трубами вверху с подачей тепла и внизу с обраткой. Горячая вода подается в батареи, а выходит охлажденная, возвращается по другой ветке магистрали.

Какую систему отопления выбрать для двухэтажного дома. Варианты популярных отопительных систем для частных домов

При выборе систем отопления 2 -х этажных жилых домов основными критериями служат затраты на монтаж оборудования и топливо, удобство пользования, эффективность.

Если требуется выбрать наименее затратное по финансовым расходам отопление в частном доме, суммируют все издержки, связанные с получением разрешительных документов, монтажом и обслуживанием оборудования, ежегодными отчислениями на топливо, заменой износившихся приборов, техобслуживание. Таким методом не слишком сложно выбрать оптимальную систему отопления в любой период, к примеру, на срок от 10 до 30 лет.

Общепринятым приблизительным методом расчета тепловой мощности является расход 100 Ватт на квадратный метр жилой площади.

Для частных домов в зависимости от вида топлива чаще других используют следующие отопительные системы.

Рис. 2 Электронагревные полы с резистивным кабелем и инфракрасными пленками — монтаж

На электроэнергии

В подобном типе системах часто применяют электрические конвекционные нагреватели.

Другие, не менее популярные варианты — использование нагреваемых электрокабелем или инфракрасными пленками полов. Проблему с горячей водой решают применением электрического водонагревательного бойлера , наружная оболочка которого теплоизолирована от окружающей среды.

При электричестве можно использовать и водяное отопление с одновременным получением горячей воды, установив электрокотел косвенного нагрева.

Хотя по начальным затратам на оборудование отопление электричеством считается относительно недорогим, при длительной эксплуатации ежегодные отчисления на электричество превысят стоимость других видов топлива.

Поэтому данный вариант оптимально использовать в районах с небольшой стоимостью электроэнергии и по максимуму применяя ночной тариф для подогрева воды и аккумулирования ее в бойлере (тепловом аккумуляторе, буферной емкости) большого объема.

Помимо высокой стоимости при эксплуатации, не каждое жилье удается отопить электричеством ввиду ограничений по мощности многих подстанций, не позволяющих подавать достаточное количество электроэнергии в индивидуальные дома.

Рис. 3 Примеры обогрева комнат настенными электрическими конвекторами

На газе

Применение газа является самым дешевым видом топлива по энергоэффективности, однако и в данном способе есть масса отрицательных сторон.

В первую очередь это непомерные цены за услуги государственных организаций, подключающих индивидуальные дома к газовой магистрали. Для Московской области расценка в 2 миллиона рублей за подвод к забору индивидуального участка отрезка полимерного трубопровода небольшой длины в траншее под землей считается средней. К тому же придется тратить немало времени и средств на оформление документов, постройку отдельной котельной, внутреннюю разводку, закупку оборудования, монтаж теплых полов или радиаторов.

То есть начальные затраты на газовое отопление могут быть чрезмерно высокими для потребителей со средними доходами, но в дальнейшем из-за невысокой стоимости природного газа вложения окупятся.

В районах, где газовая магистраль проходит слишком далеко от дома, один из вариантов — применение газгольдеров. Обычно резервуар средним объемом около 5 кубических метров закапывают в землю и заправляют его сжиженным газом, которого многим хватает на один отопительный сезон.

Основной недостаток этого метода — высокая цена сжиженного газа, а также зависимость от энергетических компаний, устанавливающих цену на топливо по своему усмотрению.

Одно из главных преимуществ газа — возможность функционирования отопительной системы при отключении электроэнергии. Правда в этом случае придется использовать бензиновый генератор электричества для обеспечения функционирования котла и насосного оборудования.

Что такое автономная газификация индивидуального дома . В статье подробно рассказывается, как организовать автономную систему газификации в частном доме, какое нужно оборудование, кто его устанавливает, какие понадобятся документы!

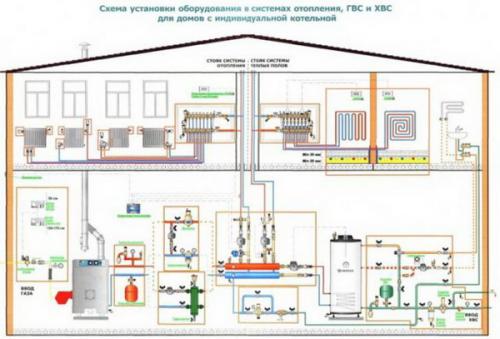

Рис. 4 Схема отопления индивидуального дома с двухконтурным газовым котлом

Система отопления двухэтажного частного дома тепловыми насосами (ТН)

Использование природной энергии в последние годы набирает все большую популярность в мире. Если монтаж солнечных батарей и ветряных мельниц для отопления домов — эксклюзивный вариант, то широчайшее применение теплонасосов сдерживает лишь их высокая стоимость.

Существует несколько типов тепловых насосов по принципу действия: воздух — воздух (атмосферный теплонасос АТН), воздух — вода (воздушный теплонасос ВТН) и грунт — вода (геотермальный теплонасос ГТН). Соответственно агрегат может брать энергию из атмосферы или под землей, например, из водяных скважин, и нагревать в доме воздух или воду.

Отопление двухэтажного дома двухконтурным котлом. Почему стоит выбрать двухконтурный котёл

Отопление двухэтажного дома двухконтурным котлом может стать вполне выгодным вариантом, если правильно подобрать оборудование по мощности и прочим техническим параметрам. От одноконтурного котла такой вариант отличается наличием дополнительного теплообменника, который работает на нагрев воды, а не на отопление. Двухконтурный котёл имеет несколько важных преимуществ:

• Максимальная комплектность. По сути, такой котёл представляет собой мини-котельную, и к нему ничего не придётся докупать: современные аппараты уже снабжены расширительным баком нужного объёма, клапанами, арматурой и т. д. Такое устройство только нужно подключить к системе подачи газа и водоснабжения, а также к смонтированному дымоходу.
• Экономическая выгода. Не придётся постоянно поддерживать высокую температуру воды в бойлере и тратить на это топливо: горячей вода становится именно тогда, когда это нужно.
• Компактные удобные размеры. Двухконтурный котёл может стать идеальным решением для небольших домиков, ему намного проще найти подходящее место и возможность для подключения. Одноконтурной системе с бойлером желательно выделять особое помещение, оборудованное по всем требованиям пожарной безопасности.

Двухконтурный котёл – возможность оборудовать в своём доме независимый надёжный обогрев и при этом обеспечить всей семье необходимый уровень удобств. При этом по стоимости он обойдётся дешевле, чем покупка всего необходимого оборудования по отдельности и профессиональная установка. Это сделает покупку не только надёжной, но и выгодной.

Отопление 2-этажного дома без насоса. Плюсы гравитационной системы

Основное преимущество парового обогрева без насоса заключается в простоте монтажа. Система не требует дополнительного оборудования. Необходимо правильно рассчитать площадь труб, собрать магистраль, включая радиаторы, все швы сделать надёжными, чтобы они не деформировались под воздействием пара.

Рекомендуем: Как сделать паровое отопление на даче?

Ещё одним плюсом является автономность конструкции. Если работа котла не зависит от электричества, то обогрев помещения будет равномерным, независимо от непогоды, отключения газа или электроэнергии. Для загородных домов это является безусловным преимуществом. Кроме обогрева домочадцы будут иметь в помещении горячее водоснабжение.

При однотрубной схеме гравитационного отопления котёл и оборудование, которое составляет магистраль, могут находиться на одном уровне. Пар под давлением равномерно поступает во все радиаторы. Наклон требуется только для трубы, по которой идёт конденсат.

Температура пара достигает 170 0С. Прогрев системы происходит за короткие сроки. Гравитационный отток конденсата может осуществляться уже при температуре 50 0С. Нет необходимости выжидать долгое время, пока отопление начнёт действовать с максимальной эффективностью. Устанавливать паровое отопление может только специалист, несмотря на простоту монтажа.
