Подключение чугунной батареи полипропиленовыми трубами. Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Примеры схем при однотрубном и двухтрубном способе обвязки водяных конвекторов отопления

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

какая схема системы отопления будет использована (однотрубная или двухтрубная);
какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

Схематичное изображение способов подключения (обвязки) радиаторов водяного отопления

На заметку: по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

Для однотрубной системы:

обычно в такой системе используется последовательное подключение радиаторов;
перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

Схема последовательного соединения радиаторов при однотрубном способе обвязки

Для двухтрубной системы:

используется как параллельное, так и последовательное подключение батарей;
патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Схематичное изображение в плане двухтрубного способа обвязки радиаторов системы автономного отопления

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

муфту с накидной гайкой следует вставить в мультифлекс;
специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов.

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Сборка чугунной батареи. Сборка радиатора отопления своими руками: соединение секций и крепление

Необходимость сборки-разборки отопительной конструкции возникает, когда одна из секций дала течь, еще при желании сэкономить на сборке всего комплекса, при необходимости наращивать секции, так как изначально вы «промахнулись» с их подсчетом. Как видите, причин множество, они менее важны, чем процесс, которому посвящается наша инструкция.

Конечная цель – теплые батареи.

Батарей много, а метод сборки один

Хотим вам напомнить, что батареи могут быть нескольких видов по материалам:

Чугунные ;
Биметаллические ;
Алюминиевые ;
Стальные .

И нескольких видов по конструкциям:

К сведению!Секрет прост: методика сборки различных радиаторов одна + методика обвязки радиаторов тоже одна.

Поэтому сегодняшний материал является универсальным для всех видов батарей.

Начнем с секций

Проведем сборку на примере секционных батарей. Чтобы как-то дополнить сведения, разберем моменты обвязки радиаторов, тем более что они однотипны и для секционных и для панельных обогревателей.

Расставляем все по местам.

Обвязка начинается с распределения ролей:

На каждом радиаторе, независимо от вида, имеется четыре резьбовых входа. Наша задача — определиться со схемой входа-выхода теплоносителя для правильной расстановки заглушек и грамотного подключения элемента в сеть;

Схема сборки.

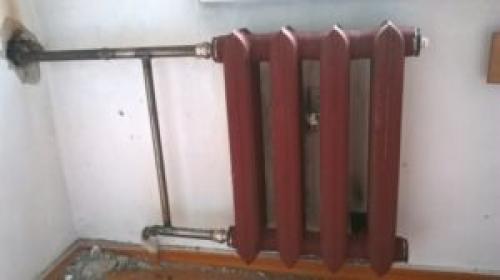

Совет!Если вы производите обычную замену радиатора, то придумывать вам уже ничего не надо.Вы делаете все по подобию предыдущего радиатора.Верхний вход, нижний выход.Противоположное верхнее резьбовое отверстие – проходная заглушка с краном Маевского.

Противоположный нижний резьбовой выход – глухая заглушка.

Роли распределены.
Производим сборку:

Начало – соединение крана Маевского и глухой заглушки. Для этих целей подойдет льняное волокно и специальная паста для герметизации резьбовых соединений;
Волокно наматывается ровными прядями без комков и гребней в направлении противоположном направлению резьбы заглушек;

Для дополнительной герметизации деталей используем волокно.

Затем паста фиксирует это волокно на своем месте;
С помощью гаечного ключа заглушки устанавливаются на свои места.

Разводной гаечный ключ — прекрасный помощник.

Совет!В продаже имеются специальные ключи с фигурными выемками под основные параметры монтажного комплекта.Для обвязки радиатора вполне хватит и разводного ключа, хотя его возможностей будет маловато для заглушек для чугунных радиаторов.

Тогда вам все равно понадобится газовый ключ.

Чуть сложнее с входом воды и водоотведения. Сегодня в батареях устанавливаются краны, названные американками, это соединения с накидной гайкой обеспечивают максимально надежное соединение. Их установка происходит следующим образом:
Резьбовая часть, входящая в радиатор, оформляется так же, как уже было описано – волокном и пастой;

Рекомендации!Лен и пасту можно заменить ФУМ лентой, так советуют многие.Действительно можно, но делать это надо грамотно.

Такая замена возможна в домах и квартирах, где стоит автономная система отопления, где давление теплоносителя в сети достаточно низкое – контур замкнут.ФУМ лента в таких условиях чувствует себя очень комфортно.

При скачках давления, нередких гостях общей системы подачи тепла лента может разрушаться.

Итог понятен – течь.

Закручивается американка не обычным газовым ключом, а шестигранником.

Замена возможна?

Совет!Во многих

Насколько это оправданно — судить не беремся, но родной ключ все же – лучше.

Соединение секций

Для этого нам понадобятся ниппеля – специальные соединители секций с уплотнительным резиновым кольцом, а также ключи для затягивания ниппелей.

Наша справка!Ниппель – вид соединения, представленный отрезком трубы с центральной поперечной бороздой для резинового уплотнителя.От борозды отходят гребни с резьбой под правую и левую сторону.

Такая конструкция позволяет закрутить соединитель в резьбовые гнезда с одновременным сводом ребер радиатора друг к другу.

Как собрать секции радиатора отопления?

Алгоритм сборки несложен:

Сборка секций алюминиевых радиаторов, как и сборка биметаллических радиаторов отопления своими руками начинается с «наживления» ниппелей в резьбовых отверстиях;

Фото ниппеля с уплотнителем.

Совет!
Если вы соединяете две секции, то стыковочные окна должны иметь: одно — правую резьбу, другое — левую.

Как открутить гайку на чугунной батарее. Слегка открутить заглушку

Первый вариант решения проблемы заключается в небольшом откручивании глухой пробки, которая расположена в верхней части батареи. Потребуется обзавестись рожковым (55 мм), разводным или газовым ключом.

Газовый ключ

Внимание! В зависимости от завода изготовителя, на глухих пробках может присутствовать левая резьба. Это означает, что откручивать гайку придется по часовой стрелке. Со стороны подвода трубы будет правая резьба, там проходная гайка откручивается, как обычно – против часовой стрелки.

В общих чертах последовательность действий следующая :

Подставить под батарею миску или подложить тряпку, чтобы вода не растекалась по полу.
Счистить краску по кромке прилегания.
Попытаться слегка открутить заглушку. Откручивать нужно лишь до тех пор, пока из образовавшейся щели не пойдет воздух. Дальше крутить нельзя, иначе существует большой риск полностью сорвать пробку и затопить помещение горячей водой из системы отопления.

Откручивание заглушки

Закрутить заглушку обратно, когда вместо воздуха начнет вытекать вода. В некоторых случаях, перед закручиванием, в отверстие между пробкой и батареей потребуется намотать льна или фум-ленты, чтобы предотвратить протекание.

Описанный метод позволяет спустить воздух в чугунной батарее без лишних финансовых трат. Однако порой, осуществить его крайне трудно – ржавчина на старых радиаторах может быть настолько сильной, что выкрутить заглушку просто не получится. Также существует риск сорвать гайку с резьбы, и затопить помещение.

Источник: https://alyuminievye-batarei.aystroika.info/stati/podklyuchenie-chugunnoy-bataree-plastikovoy-truboy-v-chem-sekret-populyarnosti

Переходник с чугунной батареи на пластик. Этапы подключения радиаторов отопления

Установка батарей в доме с последующим их подключением требует, в зависимости от проекта, целого ряда вспомогательной фурнитуры и комплектующих. При этом запорная арматура, если она будет устанавливаться не на резьбе, а пайкой, должна быть также из полипропилена. Для удобства эксплуатации шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для справки:

Можно использовать латунную арматуру, однако она дороже, и со временем места стыковки латуни с пропиленом могут утратить прочность соединения.

Для выполнения качественного подключения потребуются следующий инструмент и расходные материалы: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

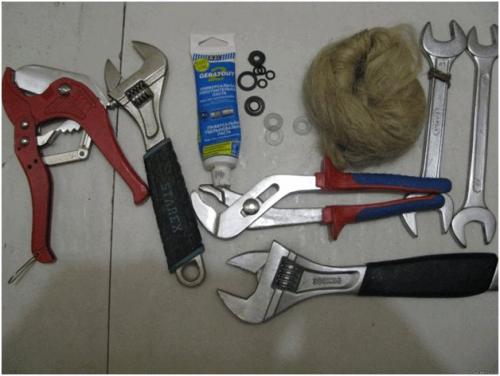

Стандартный набор инструментов для подключения радиаторов отопления

Обвязка выполняется в следующей последовательности:

в радиаторы вкручиватся соединительная фурнитура типа «мультифлекс» — муфты, оснащенные накидными гайками;

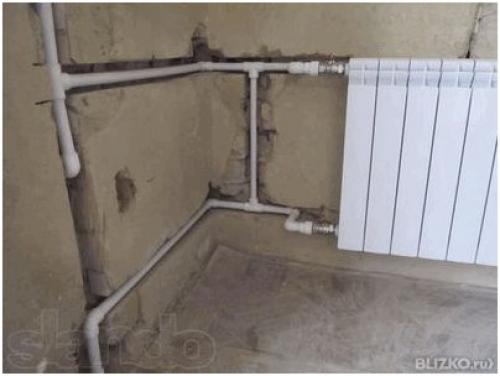

полипропиленовые трубы с помощью крепёжных скоб монтируются на стене по выполненной предварительно разметке с допустимым зазором между магистралью и стеной в 20-30 мм;

при скрытом монтаже (с укладкой в штробу) труба выводится на поверхность только в местах подключения к радиаторам;

радиаторы крепятся к стене с помощью штатных кронштейнов или универсальных штырей;

с помощью так называемого паяльного утюга (оптимальная мощность 800 Вт, рабочая температура в 2700С) выполняется соединение смонтированного на стене трубопровода с закреплёнными радиаторами, не забывая об установке, если предусмотрено проектом, штоковых термостатических регуляторов.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-podklyuchit-chugunnuyu-batareyu-otopleniya-pravilno-materialy

Американка для чугунных батарей. Материал и детали для монтажа

Если для того, кто будет устанавливать радиатор отопления своими руками, сантехника мало знакомая область, желательно исключить сложные элементы и ограничиться набором из самого необходимого:

Сгоны для труб, которые совпадают с трубами по диаметру и резьбе. При помощи них легче всего соединить радиатор с магистралями без сварки.
Соединительные втулки
Краны Маевского для выпуска скопившегося в трубах воздуха. Могут продаваться сразу в комплекте с радиатором. Если нет, стоит их приобрести отдельно.
Герметик, чтобы обработать все места соединений и обеспечить герметичность.
Пакля, пропитанная масляной краской, либо специальная уплотнительная лента.

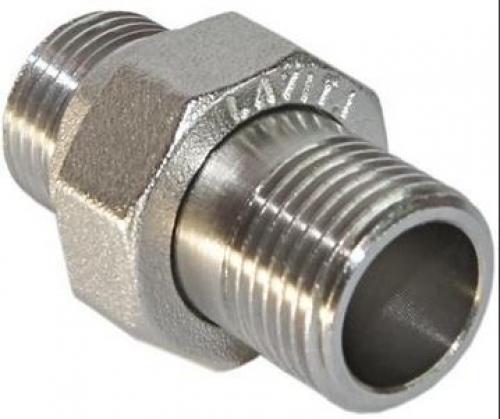

Кран «американка» — разъемное соединение, при помощи которого стальная или пластиковая труба и запорно-регулирующий вентиль батареи соединяются друг с другом. По одному на каждый радиатор. Обычный сгон с муфтой и контргайкой уступает соединению «американка», т.к. она предназначена для многократного применения, достаточно заменить прокладку. Бывает прямая «американка», если соединение происходит встык и угловая «американка», для монтажа в труднодоступных местах.
Шестигранный ключ для монтажа «американки»
Запорно-регулирующая арматура для радиаторов отопления: позволяет регулировать температуру в помещении, установив клапан термоголовки крана на нужное значение.
Монтажный комплект для радиатора отопления, в который входят кронштейны, дюбели, футорки и другие необходимые элементы.
Опоры трубопроводов для монтажа вблизи разветвлений, чтобы нагрузка от разводки не распределялась на трубы.

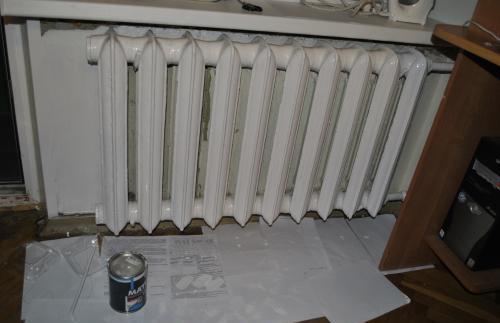

Подключение чугунных батарей отопления. Соединение чугунного радиатора с трубой

Какие фитинги нужны для подключения радиатора отопления, изготовленного из чугуна или алюминия? Нужно ли комплектовать отопительный прибор какой-либо запорной или регулирующей арматурой? В нашей статье мы постараемся дать читателю советы по выбору оптимального набора оборудования и по его монтажу.

Один из вариантов подключения отопительного прибора.

Сгоны и американки

Что это такое

Начнем с небольшого экскурса в историю.

Совсем недавно по историческим меркам — какие-то двадцать-двадцать пять лет назад — в нашей стране массово продавались и использовались всего три типа отопительных приборов:

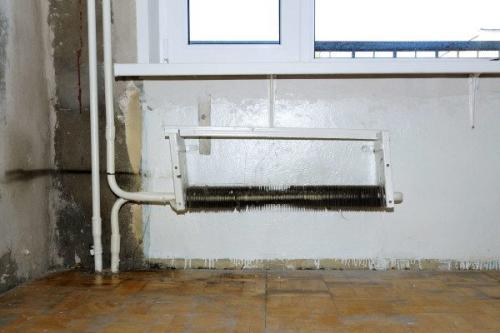

Конвекторы, представлявшие собой змеевик из стальной трубы с напрессованными на нее для увеличения теплоотдачи стальными же пластинами.

Отечественный дизайн, бессмысленный и беспощадный.

Уточним: опционально в их конструкции могли присутствовать декоративный экран и жалюзи для регулировки теплоотдачи.

Пластинчатые радиаторы — две штампованные стальные пластины, проваренные по периметру. Теплоноситель передвигался по лабиринту пазов между ними.
Чугунные секционные радиаторы. Они, думается, не нуждаются в представлении, поскольку и сейчас установлены в большинстве квартир.

Способа крепления предусматривалось всего два:

Сварка . Приваривались к подводкам исключительно конвектора: их механическая прочность и срок службы, как минимум не уступающий продолжительности эксплуатации стояков и подводок, не предполагали демонтажа для ремонта или замены.
Сгоны . Муфта (в случае конвектора или пластинчатого прибора) или радиаторная пробка (в случае секционного радиатора) сгонялась по длинной резьбе на подводке, одновременно наворачиваясь на резьбу прибора или вкручиваясь в нее. Затем соединение герметизировалось подмотанной контргайкой.

Первые алюминиевые радиаторы монтировались по старинке — на сгонах. Однако через несколько лет массово распространились простенькие фитинги — американки, включавшие разъемные соединения с накидной гайкой и резиновым уплотнителем. Их главным достоинством стал простой и быстрый демонтаж прибора: операция, ранее занимавшая до получаса, теперь отнимала не более минуты и не требовала больших усилий.

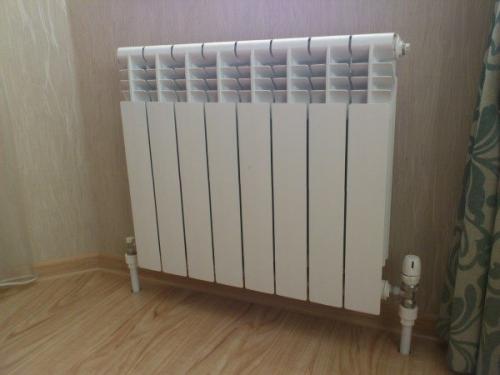

Алюминиевый отопительный прибор подключен современными фитингами.

Справка: чугунная радиаторная пробка из нового радиатора может быть выкручена газовым ключом номер 2.
Чтобы справиться со старой прикипевшей пробкой, его приходится удлинять рычагом или использовать ключ номер 4.
При этом пробка нередко не выкручивается, а в буквальном смысле слова разрывается пополам, лишаясь резьбы.

Есть ли у американки недостатки? В сущности, недостаток лишь один: прочность соединения ограничена качеством резинового уплотнителя и плотностью его прижима. При большом давлении в контуре (например, при гидроударе) именно уплотнитель и сравнительно тонкая накидная гайка американки оказываются слабым звеном.

Набор фитингов

Теперь давайте выясним, каким будет комплект фитингов для радиаторов в том и в другом случае.

Подключение на сгонах

Для классического в многоквартирном доме бокового подключения радиатор комплектуется следующим набором:

На верхних этажах домов с нижним розливом комплектация дополняется краном Маевского, который устанавливается в расточенную под него верхнюю глухую пробку. Размеры фитингов для радиаторов определяются диаметром подводок; как правило, он соответствует ДУ20 (3/4 дюйма). Сгоны (длинные резьбы) обычно бывают нарезаны непосредственно на подводке.

Полезно: лучшие резьбовые фитинги для чугунных радиаторов традиционно изготавливаются из того же чугуна.
Радиаторных пробок под чугунные радиаторы из стали или латуни в продаже, в общем-то, и не найти; контргайки из латуни слишком хрупки, а стальные со временем намертво прикипают к стальному сгону и не поддаются разборке.

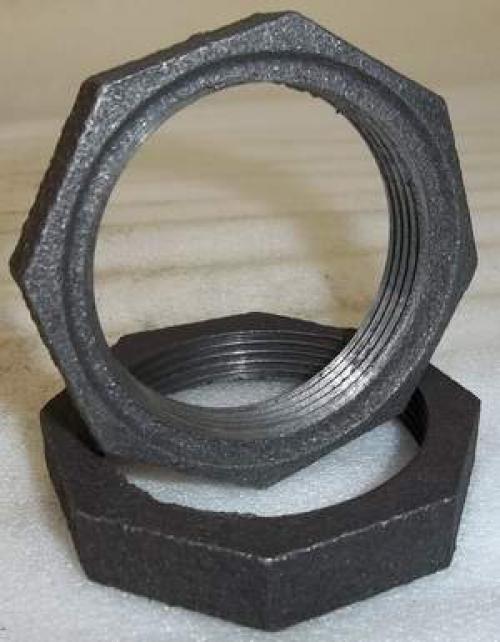

Чугунные контргайки, произведенные по ГОСТ 8961-75.

Подключение на американках

В этом случае единственные фитинги для подключения радиаторов отопления — это сами американки в количестве двух штук. Одна из их резьб вворачивается в проходную пробку радиатора, вторая — в муфту или элемент запорно-регулирующей арматуры.

Для соединения крана в радиаторной пробкой используются американки с резьбами «папа-папа».

При монтаже отопления своими руками полезно знать несколько тонкостей.

Резьба на чугунной батарее. Разборка чугунных радиаторов

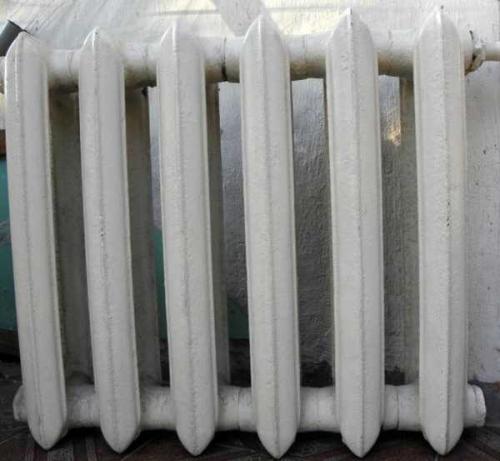

Наиболее распространены чугунные радиаторы МС140. За время их эксплуатации, а это в некоторых случаях 30 и больше лет, они показали себя только с лучшей стороны:

аккумулирует тепло;
устойчив к плохому качеству теплоносителя;
простоты в обслуживании;
надёжны и имеют большой срок службы (от10 лет и выше)

Как же разобрать этого дедушку? А очень просто, ведь конструктивно все радиаторы собраны по одному принципу: с помощью ниппель-гаек и прокладок для герметичности. Правда, в те древние времена на гайку накручивалась пакля с краской и стояла резиновая прокладка.

Чугунные радиаторы в некоторых системах стоят по 50 лет, понятно, что разобрать их будет непросто

С разборкой нового радиатора проблем не возникает. А вот со старым придётся повозиться:

со временем стык между секциями «прикипает»;
внутренние выступы для ключа разъедаются под действием теплоносителя.

Вот поэтому разобрать старую «чугунину» довольно проблематично.

Еще одна сложность в работе с чугуном — его большой вес. Масса одной «чистой» секции -7.5 кг. Батарея из 10 секций весит 75 кг, поэтому переносить её лучше вдвоём. Перед разборкой радиатора, его лучше всего снять и промыть. Небольшую по весу батарею можно промыть в ванне, предварительно постелив тряпку. Для этого лучше всего взять кусок шланга, подключить к крану с холодной водой и хорошенько промыть. Если ванну пачкать жалко, можно выйти во двор. Важно только наличие воды, нужен также сток: всякого ужаса в воде будет более чем достаточно.

Только сильный человек может один носить чугунные батареи

Место для разборки радиатора выбирается ровным и достаточно просторным. Если вы живёте в многоэтажном доме, то эту работу вполне можно выполнить на лестничной клетке. Из инструментов понадобится:

радиаторный ключ;
зубило, молоток, небольшая кувалда;
щётка с металлическим ворсом, паяльная лампа;
несколько досок или чурок для подкладки под батарею;
сантехнический ключ №2,3 для раскручивания боковых пробок (футорок) и заглушек.

Немного слов о ключе: вряд ли вы найдёте что-то подобное в магазине, проще поискать на рынке или одолжить у знакомого сантехника.

Ключ представляет из себя круглый пруток диаметром 18 мм. С одной стороны он расплющен в виде лопатки под внутренний размер: ширина ее 28х40мм и толщиной 6 мм. С другой, к нему приварено кольцо, в которое вставляется рычаг для вращения. Длина ключа определяется как ½ длины самого большого радиатора плюс примерно 300 мм. Можно сделать такое «чудо» и из подходящего отрезка полудюймовой трубы, расплющив один конец. Но этот вариант подойдёт только для разборки нового радиатора.

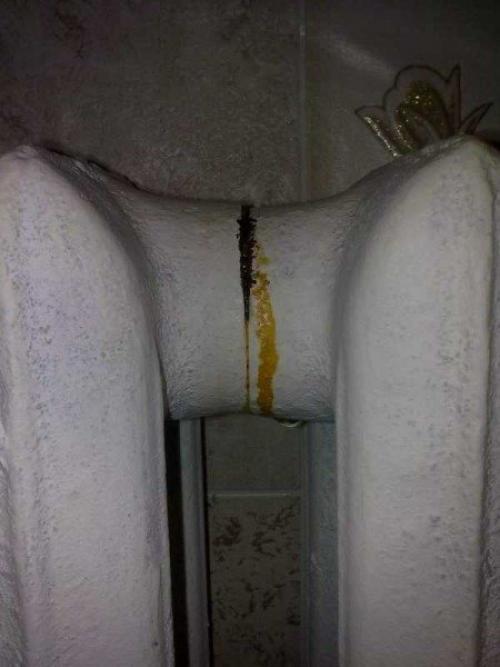

Стык потек — прохудилась прокладка. Нужно разбирать чугунную батарею и менять ее

Для облегчения работы, перед разборкой стык необходимо прогреть строительным феном, либо паяльной лампой. Вот тут и понадобятся доски: на них укладываете батарею и греете.

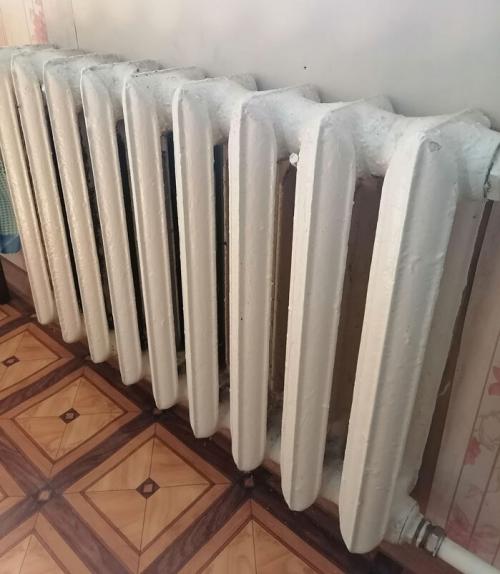

Как упаковать чугунную батарею. Как заменить чугунную батарею на биметаллическую в квартире

Без специальных знаний вы своими руками сможете заменить чугунную батарею на биметаллическую в квартире. Срок службы чугунных батарей в среднем составляет 35-40 лет. В системах отопления без слива воды (на лето) период продлен до 50 лет.

Это значит, что не замененный советский фонд грозит хозяевам квартир (и нижним соседям) внезапным порывом.

Опыт показывает, что провести демонтаж-монтаж домашних приборов отопления по силам даже специально не обученным людям.

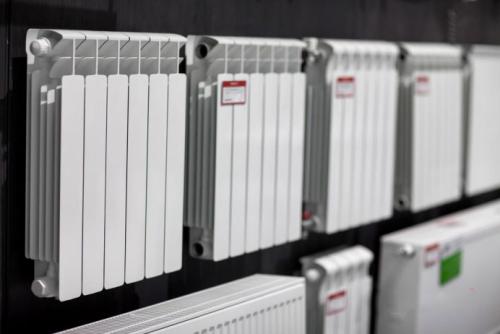

Магазины предлагают обширный ассортимент биметаллических батарей и принадлежностей для установки и замены.

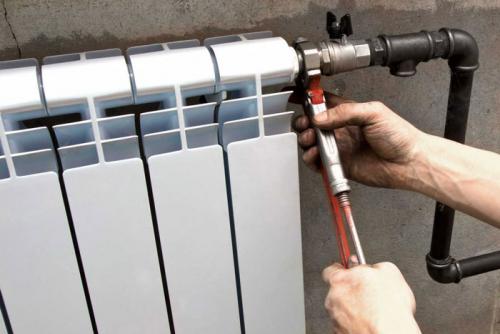

Как самостоятельно заменить чугунную батарею на биметаллическую

Что понадобится для работы

Рекомендуется перед началом провести подготовительные мероприятия:

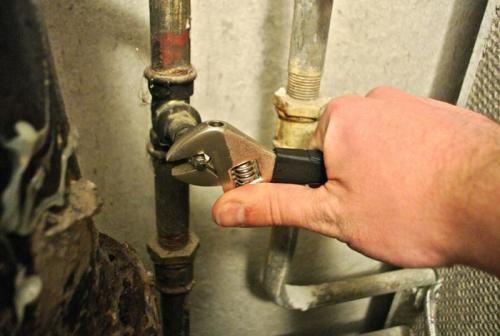

осмотреть места соединения батареи к стояку на предмет степени легкости/трудности демонтажа;
понять какого диаметра (в дюймах) необходим новый фитинг и его комплектацию;
рекомендуется сделать схематичный рисунок системы с размерами.

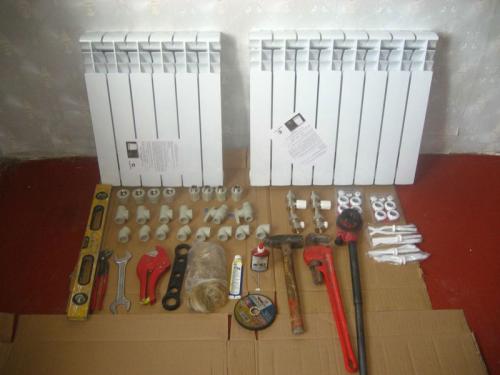

Как правило, потребуется (смотрите фото ниже):

Заглушки и гайки к устанавливаемому радиатору.
Тройник, муфта «папа-папа», шаровой кран, гайка-американка. Комплект необходим в двух экземплярах.
Клапан Маевского.
Кронштейны для навешивания нового прибора (при необходимости).
Отрезок оцинкованной трубы ½ дюйма и длиной 60-70 см (для монтажа байпаса)

Стандартное расстояние между патрубками стояка считается 50 см, поэтому биметаллический радиатор подбирается с соответствующими параметрами.

Важно. Для систем централизованного отопления необходимо оборудование с максимальным давлением не менее 16 атм и выдерживаемой температурой не ниже 70 градусов С.

Тройник подбирается с показателями:

резьбовые соединения к патрубкам и радиатору — 2/3 дюйма;
места подключения байпаса (перемычки между магистралями прямой подачи и обратки) — ½ дюйма.

Понадобятся инструменты:

разводные или гаечные рожковые ключи;
болгарка;
дрель или перфоратор;
молоток, уровень, рулетка, карандаш;
сантехническая пакля или лента фум.

Комплектующие и инструменты для установки радиатора

Последовательность замены радиатора

Рекомендуется заранее подготовить тряпки или тазик.

Перекрыть стояк и слить воду из чугунной батареи. Для этого болгаркой сделать надрезы вверху и в нижней части радиатора (возможно, понадобится тазик). Открутить гайки крепления к стояку, снять прибор. При необходимости обрезать трубы максимально ближе к батарее.
Подготовить детали крепежа для биметаллической системы: гайки-американки накрутить на радиатор. Шаровый кран через муфту соединить с тройником 2/3 дюйма. В местах сочленений использовать паклю, ленту. (Смотрите
Если старые резьбовые соединения на отводах стояка сохранились пригодными, то навинтить на них подготовленные тройники с кранами. Входы ½ дюйма тройников должна быть направлена друг на друга. В худшем случае придется нарезать новую резьбу на патрубках. Рекомендуется пригласить для этой цели специалиста, т. к. работа ответственная и должна быть выполнена с первой попытки.
Извлекается из упаковки биметаллический прибор, защитную пленку не снимать. Радиатор имеет 4 входных отверстия (по две с каждой стороны). В незадействованные в монтаже вкрутить: в нижнюю — глухую заглушку с прокладкой, в верхнюю — заглушку с краном Маевского для стравливания воздушной пробки во время эксплуатации.

Измерить расстояние между входами тройника резьбой ½ дюйма. Подготовить отрезок оцинкованной трубы соответствующего размера. С учетом вхождения концов в тройники.

Часть, зашедшую в фитинг освободить от пластика (1,5-2 см). Завальцевать концы, чтобы не повредить внутренние резиновые прокладки.
Установить перемычку в тройник, выровнять линию. Затянуть гайки крепления.

Проконтролировать герметичность резьбовых соединений, при необходимости дополнительно протянуть.
