Сборка алюминиевых радиаторов отопления. Выбор радиатора

Сборка алюминиевых радиаторов отопления. Выбор радиатора

Начать следует с выбора радиатора, а главным критерием при выборе станет рабочее давление, на которое рассчитан радиатор. Для частного дома со своей собственной системой отопления будет достаточно радиатора с рабочим давлением 6-7 атмосфер, а вот если нужно подключить радиатор к системе центрального отопления многоквартирного дома, он должен выдерживать давление не менее 10 атмосфер.

В настоящее время потребителю предлагается два варианта алюминиевых радиаторов – стандартный или европейский и усиленный. Последний может работать под давлением, достигающим 12 атмосфер. При подключении к системе центрального отопления необходимо выбрать именно среди усиленных радиаторов.

Количество секций играет большую роль

Далее нужно определиться с необходимым количеством секций. Для этого определяем количества тепла. Необходимого для обогрева помещения и делим на теплоотдачу одной секции выбранного радиатора.

Количество потребного тепла для стандартного помещения можно принять равным 1кВт на 10м 2 площади помещения. Для нестандартных помещений и более точных расчетов воспользуемся готовой таблицей:

Таблица мощности радиаторов

Следует помнить, что схема подключения батареи из более чем 12 секций обязательно должна быть двухсторонней, диагональной либо седельной. При односторонней схеме подключения батареи из большого числа секций, в противоположной от труб стороне радиатора будет образовываться «карман» холодной воды. «Лишние» секции просто не будут работать, мы получаем вредный балласт.

Используя принудительное нагнетание, батарею можно нарасить до 24 секций даже с односторонней подачей, но радиатор в этом случае обязательно должен быть усиленный.

Следует помнить, что подводить теплоноситель к усиленным радиаторам под высоким давлением нужно только по металлическим трубам. Металлопластик может не выдержать такого давления, и последствия будут самыми печальными.

Следует так же учесть, что указанная в документации теплоотдача радиатора актуальна только для односторонней либо диагональной подачи теплоносителя в радиатор. При использовании нижней подачи, смело вычитаем 10-15 процентов.

Если система отопления монтируется в частном доме, то есть возможность самому выбрать общую схему организации отопления – одно- или двухтрубную.

Правильная установка радиаторов отопления. Что нужно знать о монтаже радиаторов отопления

В частном доме монтаж может выполнить хозяин. Даже если при запуске системы обнаружится течь, несложно отключить индивидуальное отопление для устранения недоделок. В многоэтажных домах всё сложнее. Если в местах стыка труб и радиаторов теплоноситель начнёт прокапывать спустя 2-3 недели после начала отопительного сезона, сложно отключить систему отопления всего дома. К тому же пострадают соседи из-за отсутствия отопления или из-за затопления.

Специалисты-сантехники знают, как правильно установить радиаторы отопления в квартире, поэтому лучше доверить выполнение этой работы им.

Даже если после запуска системы случится авария, они будут нести ответственность за произошедшее. Им придётся её устранить за собственные средства, а также оплатить ущерб, причинённый жильцам. Если осуществляемая мастерами установка радиаторов отопления цена на которую оказалась слишком высокой, потребителю не по карману, работу придётся делать самостоятельно. Для этого нужно ознакомиться с инструкцией, прилагаемой к новому отопительному прибору, изучить схему монтажа.

Перед тем, как выполнить монтаж радиаторы отопления своими руками, ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

расстояние от радиатора до пола должно быть не менее десяти сантиметров, до стены – 3-5 см, до подоконника – пять и более сантиметров;
• длина отопительного прибора должна составлять 50-75% ширины окна, под которым он крепится;
• центральная вертикальная ось батареи должна примерно совпадать с аналогичной осью окна. Допустимое отклонение составляет 20 мм. Эта норма не обязательная, а рекомендуемая;
также правильная установка радиатора отопления предполагает монтаж прибора в местах наибольшей циркуляцией воздуха (под окном, недалеко от дверей);
• допускается снизить расстояние от устройства до стены до 2,5 см, если покрыть её поверхность теплоотражающим экраном, который содержит слой фольги. Благодаря нему тепло будет отталкиваться от поверхности стены, а не поглощаться ею. В результате таких мер воздух прогреется сильнее, а экономия тепла составит до пятнадцати процентов.

После покупки радиатора отопления монтаж выполняется в зависимости от вида системы и схемы подключения.

Сборка секций радиатора отопления. Монтаж биметаллических радиаторов отопления: советы и рекомендации

Одно из главных условий дальнейшей эффективной работы отопления, которое следует учесть, если вы, предварительно оценив преимущества рассматриваемого варианта, приобрели биметаллические радиаторы отопления: монтаж и проверка работы системы требуют предельной аккуратности и внимательности.

Работы по монтажу радиаторов следует проводить лишь после внимательного изучения сопроводительной документации. В прилагаемой к отопительной системе инструкции должен быть подробно описан весь ход проводимых работ. Там же должны быть приведены советы и основные рекомендации, следуя которым вы непременно получите качественный результат. Монтаж биметаллических радиаторов своими руками в этом случае не представит каких-либо сложностей, особенно если у вас есть некоторый опыт в проведении подобных работ. Однако желательно проконсультироваться у опытных специалистов, имеющих необходимый уровень квалификации.

Работа, которую необходимо выполнить перед тем, как начать устанавливать биметаллические радиаторы отопления — сборка самих радиаторов. Как правило, операция эта выполняется производителем на заводе или же в магазине квалифицированными специалистами, а вы приобретаете готовую к установке собранную систему.
Однако возможна сборка биметаллических радиаторов отопления или перегруппировка отдельных секций на месте установки системы. К этой работе следует привлечь мастеров, имеющих опыт подобной работы. Для работы необходим специальный ключ.

Проводя установку, следует обратить особое внимание на размещение клапана, необходимого для выпуска воздуха, скопившегося внутри батареи (кран Маевского). Этим вы исключите возможность завоздушивания системы отопления. препятствующей снижению теплоотдачи. Перед клапанами следует установить фильтры для очистки поступающего в систему теплоносителя от механических частиц. Снизу на «глухой» стороне радиатора следует установить заглушку.

Грамотная установка биметаллических радиаторов требует соблюдения следующих пунктов:

• Необходимо произвести замеры и разметить места, где будут расположены основные крепежные компоненты.
• В случае замены старые батареи срезаются, из стояка удаляются остатки труб, на место которых ставятся краны (детальнее: «Замена батарей отопления своими руками — сделаем всё сами «).
• Зафиксировать крепежи следует с помощью подходящих дюбелей и цементного раствора.
• Выполнение, собственно, установки самих радиаторов. При этом пристальное внимание следует уделить их установке строго по уровню. Благодаря малому весу радиатор держится очень надежно.
• Далее необходимо соединить клапан батареи с основной частью отопительной системы. Радиаторы подсоединяются к трубам с помощью футорок, переходников и специально подготовленных медных труб.
• Установив клапан, следует проверить его работу.

Сборка биметаллических радиаторов. Как установить биметаллический радиатор

Задумав сделать ремонт в квартире или в частном доме, многие люди обращают внимание на то, что старые чугунные батареи не вписываются в интерьер. Но дело не только в красоте, ведь старую батарею можно спрятать за красивым экраном . Чаще всего потребность в замене батарей возникает из-за того, что новые радиаторы не только более эффективно работают, но и экономят топливо, израсходованное на обогрев. В этой статье пойдет речь о том, как установить биметаллический радиатор, не прибегая к услугам квалифицированных специалистов. Выполнив самостоятельно эту работу, можно не только сэкономить на установке, но и преобразить помещение.

Устройство и особенности

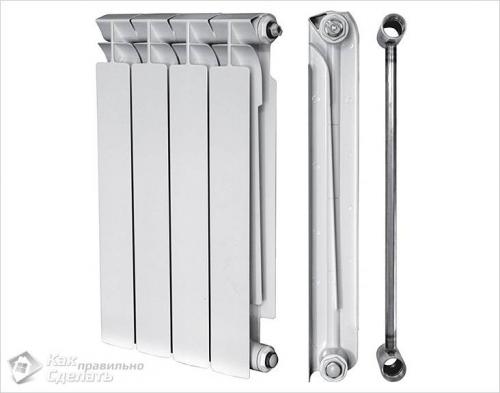

Устройство биметаллического радиатора

Отличительной особенностью биметаллического радиатора является его устройство – он изготовлен из двух видов металлов. В основе находится сердечник (изготовленный из стали или меди), по которому проходит теплоноситель. Поверх сердечника установлена алюминиевая рубашка.

При выборе биметаллических радиаторов нужно уточнить, не являются ли они «полубиметаллическими», внутренние каналы сделаны из стальных труб, а остальная часть из алюминия. Такие радиаторы менее долговечны, не устойчивы к гидроударам и не выдерживают высокого давления.

Биметаллические радиаторы отличаются:

• высокой прочностью;
• устойчивостью к высокому давлению горячей воды (до 30 атм.);
• длительным сроком эксплуатации (более 20 лет);
• небольшим межосевым расстоянием, что способствует более эффективному нагреву комнаты;
• использованным при изготовлении высокопрочным материалом, устойчивым к механическим воздействиям.

Конструкция отопительного прибора из биметалла

Вертикальные трубки радиаторов имеют небольшой диаметр, благодаря чему объем необходимого для работы теплоносителя существенно уменьшается.

Также стоит упомянуть, что радиаторы, несмотря на внешнее сходство, могут отличаться в цене. Это связано с тем, что в более дешевых системах может появиться шум из-за того, что одновременно нагреваются сталь и алюминий. Более дорогие радиаторы покрыты полимерным покрытием, способным значительно приглушать такие звуки.

Определяем количество секций

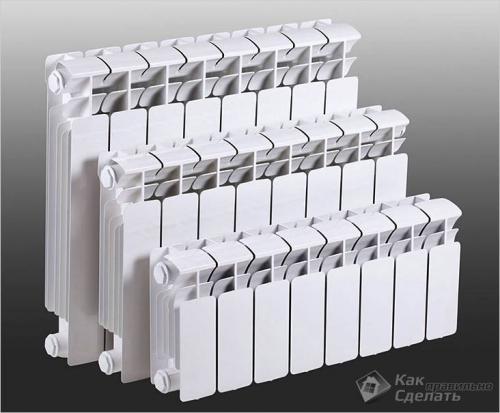

Радиаторы отличаются высотой

Чтобы в помещении была комфортная температура, и котел при этом не работал на пределе своих возможностей, нужно выполнить несложные расчеты, благодаря которым можно выяснить, сколько секций потребуется для каждой комнаты. Нужно узнать площадь помещения и мощность отдельной секции отопительного прибора.

• Площадь помещения узнаем, перемножив 3 стороны – ширину, длину и высоту.
• Мощность радиатора указана в паспорте изделия.

Пример расчета

Делаем подсчет

• К примеру, комната имеет габариты 3×4×2,6 м. Перемножив эти цифры, получим 31,2 м³.
• Условно будем считать, что каждая секция биметаллического радиатора имеет мощность в 200 Вт.
• Для удобства подсчетов разделим мощность на 100: 200/100=2.
• Теперь площадь комнаты разделим на полученную цифру: 31,2/2=15,6.
• Полученная цифра является результатом, в котором отражено количество секций, требуемых для установки в комнате.
• Так как приобрести 15,6 секций нереально, то округляем цифру в большую сторону. В результате получилось 16 секций.

Вышеприведенный подсчет количества секций для помещения подразумевает, что стены теплые, а окна не продуваются. В противном случае количество секций радиатора придется увеличить.

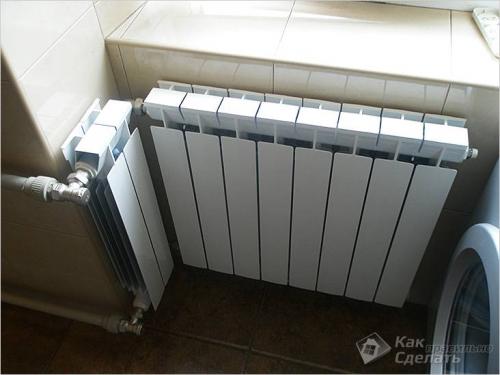

Расположение

Расположение радиатора

При выполнении работ нужно воспользоваться СНиП 3.05.01-85, в котором содержатся нормы для внутренних санитарно-технических систем. Рассмотрим более подробно эти нормы и требования:

• Радиатор отопления должен быть установлен на некотором расстоянии от стены (3–5 см). Если прибор будет установлен слишком близко, то не будет качественной циркуляции воздуха, в результате чего его КПД будет ниже.
• Расстояние радиатора от пола должно быть в пределах 10 см, а от края подоконника 8–12 см, иначе снизится эффективность теплообмена.

Радиаторы бывают различной высоты, поэтому при выборе изделия нужно учитывать расстояние от подоконника до пола.

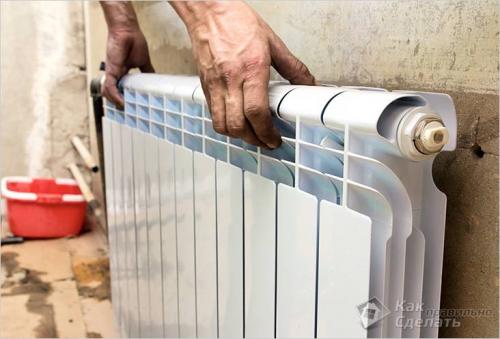

Монтаж радиаторов

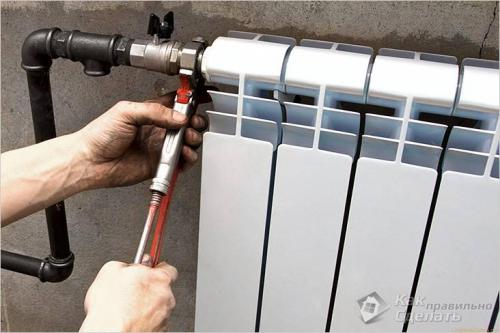

Монтаж батареи

Вполне понятно, что для работы потребуются инструменты:

• набор гаечных ключей;
• рулетка;
• перфоратор ;
• простой карандаш;

Если не выполнялась замена всего трубопровода, то необходимо выполнить прочистку коммуникаций, по которым будет циркулировать теплоноситель и установить на подающем стояке фильтр.

Как закрутить футорку в радиатор. Обвязка радиаторов

Сам по себе секционный радиатор — это «полуфабрикат», который подключить к системе невозможно. Особенно учитывая, что с одной стороны у него правая резьба, а с другой левая. Эта особенность продиктована способом соединения отдельных секций в батарею через ниппель, у которого два участка с разнонаправленной резьбой и прокладкой между ними.

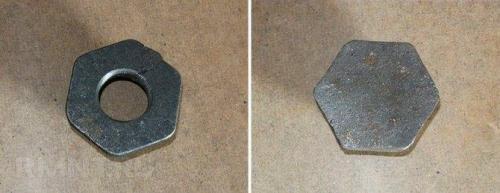

Чтобы подключить батарею к системе, нужны специальные фитинги (футорки) и заглушки.

Минимальный набор дополнительных элементов для подключения чугунной батареи включает в себя две футорки и две заглушки. В зависимости от особенностей системы отопления и стороны, с которой подходят подводки, внешняя резьба заглушек и футорок может быть левой или правой. А внутренняя резьба у футорок всегда правая.

Если чугунную батарею надо оснастить краном Маевского или автоматическим радиаторным воздухоотводчиком, то вместо верхней пробки вкручивают ещё одну футорку.

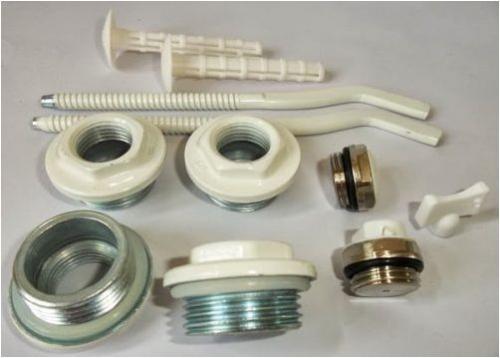

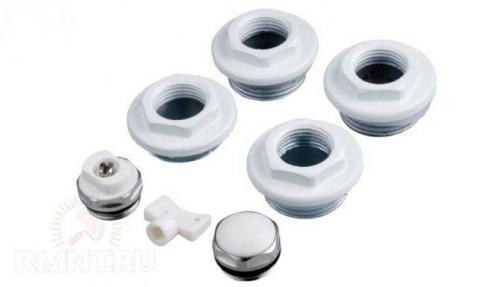

Для алюминиевых и биметаллических радиаторов продают уже готовые комплекты, которые состоят из четырёх футорок (попарно с левой и правой внешней резьбой), одной пробки под размер внутренней резьбы футорки и одного крана Маевского (плюс ключ для него).

Конечно, кран Маевского или автоматический воздухоотводчик необязательны, но они дают возможность спустить воздушную пробку, образовавшуюся в батарее.

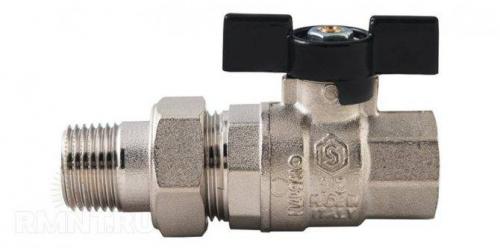

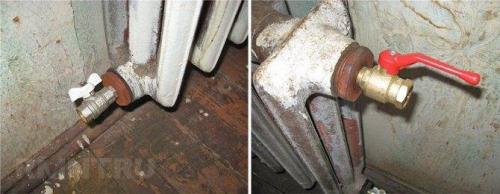

Ещё один рекомендованный элемент обвязки для батареи центральной системы отопления — шаровые краны на подачу и обратку. Они дают возможность без остановки системы провести ремонт или замену батареи при появлении в ней течи, а также нарастить количество секций при нехватке тепловой мощности для обогрева помещения.

Для автономной системы отопления вместо шарового вентиля на подачу лучше установить ручной или автоматический терморегулятор.

Краны и терморегуляторы к батарее подсоединяют через «американку», а способ их соединения с подводкой зависит от материала труб.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-sobrat-alyuminievyy-radiator-otopleniya-alyuminievyy-radiator-otopleniya-osnovnye

Сборка радиатора отопления. Типы радиаторов

Подбирая комплектующие для автономной системы отопления, нужно учитывать ее особенности и желаемые характеристики. От выбранных элементов будет зависеть не только эксплуатация, но и монтаж радиаторов отопления в частном доме.

Отопительные системы частных домов отличаются от централизованных следующими качествами:

• Во-первых, условия эксплуатации более благоприятны – например, величина давления в местном отоплении на порядок ниже;
• Во-вторых, качество теплоносителя в частных домах всегда находится на более высоком уровне;
• В-третьих, отсутствуют существенные перепады давления, да и вероятность гидроудара практически отсутствует.

Радиаторов, которые могут выдерживать такие условия эксплуатации, достаточно много, поэтому на выбор оптимального варианта придется потратить некоторое время. Впрочем, если до предела упростить выбор радиаторов, то лучшим вариантом будут изделия с наилучшим сочетанием теплоотдачи, цены и качества.

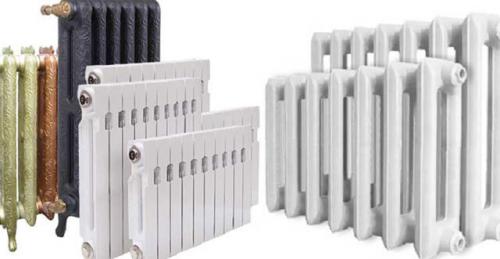

В зависимости от конструкции выделяют следующие виды батарей:

1. Панельные и секционные . Самая дешевая разновидность батарей, отличающаяся достаточно высокой теплоотдачей и сравнительно небольшими размерами. Никаких требований к схеме подключения данные радиаторы не предъявляют.
2. Трубчатые . Технические характеристики трубчатых радиаторов практически не отличаются от предыдущего типа, а вот стоимость значительно более высокая. Повышенная себестоимость обуславливается хорошими визуальными качествами трубчатых изделий и возможностью использовать радиаторы как сушилки.

Впрочем, гораздо чаще радиаторы классифицируются по материалу изготовления, в зависимости от чего выделяют следующие виды:

1. Алюминиевые . Довольно популярный вариант, отлично подходящий для использования в частных домах. Основные достоинства алюминиевых радиаторов – хорошие визуальные качества и высокая теплоотдача. На прогрев уходит немного времени, но и удерживать тепло такие радиаторы не могут. Стоимость алюминиевых изделий варьируется в достаточно широком диапазоне в зависимости от производителя и характеристик.
2. Биметаллические . Данный вид радиаторов, как следует из названия, состоит из двух материалов. За счет этого удается создать изделие с оптимальным сочетанием характеристик – в частности, биметаллические батареи отлично выдерживают перепады давления и не поддаются коррозии. Стоимость биметаллических изделий достаточно высока, поэтому они не очень популярны среди владельцев частных домов.
3. Стальные . Батареи из стали отличаются хорошей теплоотдачей и неплохими декоративными свойствами. Простые стальные батареи стоят дешево, но быстро выходят из строя из-за воздействия коррозии. Варианты из нержавейки отличаются повышенной надежностью, но и стоят на порядок дороже.

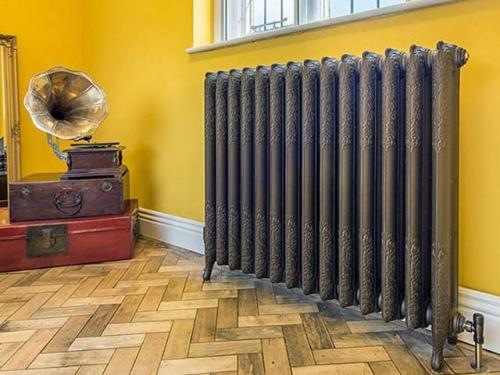

4. Чугунные . В арсенале достоинств таких устройств высокая износоустойчивость, обусловленная высокой толщиной чугуна и его стойкостью к коррозии, а также способность работать при высоких температурах и перепадах давления. Чугунные батареи отличаются высокой инерционностью. Для нормальной эксплуатации подобные изделия нужно каждый год прочищать.

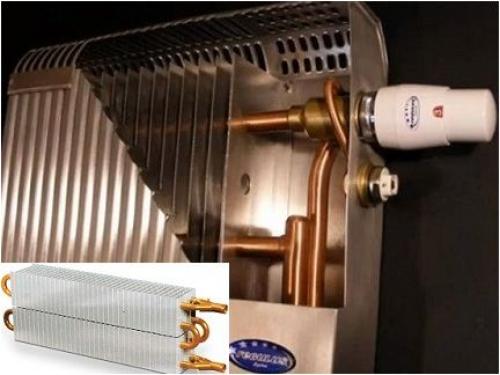

Сборка секций биметаллических радиаторов. Устройство биметаллических батарей

Как продемонстрировала практика последних лет, из перечисленного ряда радиаторов наиболее действенными и надежными являются биметаллические модели. Они владеют явным преимуществом перед другими материалами, которые заключаются в:

• высокой устойчивости к коррозии;
• широком диапазоне рабочих температур и давления;
• несложной возможности трансформации теплоотдачи прибора методом трансформации количества набранных секций;
• малой инерционности при нагреве и остывании;
• маленьком количестве теплоносителя, нужного для заполнения;
• малом весе, облегчающем исполнение монтажа;
• доступной для большинства людей цены.

направляться также подчеркнуть простоту установки биметаллических радиаторов. Благодаря наличию стандартных креплений, данный процесс не повлечет разрушений конструкций и обеспечит качественную фиксацию отопительного оборудования.

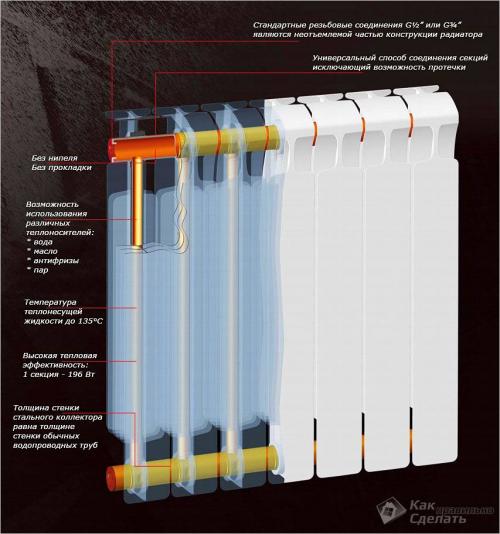

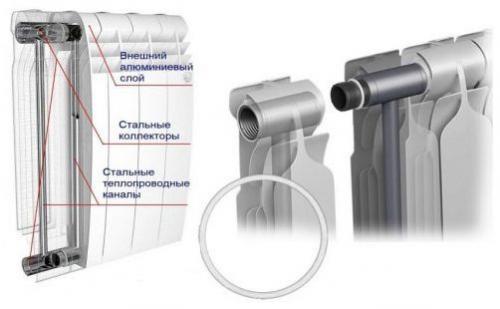

Конструкция биметаллических батарей складывается из комплекта секций. В собранном виде таковой пакет представляет собой две горизонтальные трубы, соединенные вертикальными полыми ребрами, по которым циркулирует теплоноситель.

Для увеличения теплоотдачи отопительного прибора, наружная поверхность ребер и труб увеличена за счет дополнительных плоскостей. Соединение секций между собой производится при помощи полых ниппелей с двусторонней резьбой при условии установки уплотняющей прокладки.

Сердечник.

Для защиты от коррозии внутренняя поверхность секций покрыта защитным слоем из алюминиевого сплава. Наружная железная поверхность окрашено по технологии термического нанесения порошковых полимерных красок. Это придает изделиям прекрасный внешний вид и дает их долговечность.

Перед тем, как установить биметаллический радиатор отопления своими руками, нужно купить набор из 4-х особых пробок. Две из них имеют внутреннюю резьбу ? дюйма, третья должна быть без отверстия, и вдобавок на одной установлено устройство для выпуска воздуха. При покупке набора следует обратить внимание на направление резьбы — должно быть две правых и две левых.
