Расчет объема расширительного бака для отопления. Подбор объёма

Рассмотрим по отдельности как рассчитать расширительный бак для отопления герметичного и открытого типов. Так как конструкция и принцип действия таких резервуаров абсолютно разные, хотя оба выполняют одинаковую функцию.

Расчет объема расширительного бака для отопления. Подбор объёма

Открытый бак

Размеры расширительного бака для открытой системы отопления, по большому счету, определяют его объём, так как конструкция такого резервуара довольно проста. Он делается из листового металла. В нем есть отверстие, через которое теплоноситель попадает вовнутрь и уходит опять в трубы. Также они могут быть оснащены отверстием для перелива, через которое лишняя вода выводится в канализацию.

Бывает, что в резервуар подводят автоматическую подпитку. Но главное, как рассчитан расширительный бак в системе отопления, а точнее, его объём. Возьмём все ту же систему со ста литрами воды. После нагревания жидкость увеличится процентов на пять, может больше, в зависимости от температуры в контуре. Выходит, что объем расширительного бака для этой открытой системы отопления должен быть не меньше пяти литров, лучше больше. И расчет расширительного бака для системы отопления сводится к следующему алгоритму:

  • пять литров – это расширение воды;
  • пару литров должно всегда быть в баке – это чтобы воздух не попадал в контур;
  • литра три надо сделать про запас.

По итогам расчёта объема расширительного бака для отопления получает десять литров. Кстати, это самый простой и распространенный способ подбора – десять процентов от количества воды в контуре.

Самый простой способ, как рассчитать объем расширительного бака для отопления — это вычисление десятой части от общего количества теплоносителя. Это значение с необходимым запасом, при котором все будет работать как часы.

Для закрытых систем помимо простого, народного, способа расчета объема расширительного бака системы отопления, есть более точные методы. Чтобы воспользоваться ими, нужно знать несколько значений. К ним относятся:

  • насколько увеличивается объём воды (ОВ) при нагревании. Ответ: на пять процентов. Значение округлено до целого числа без дробей, для удобства. Если в вашем контуре циркулирует незамерзающая жидкость, антифриз, то это значение будет больше;
  • сколько всего воды в контуре (ВК). Такие данные должны быть уже с этапа проектирования . Так как подбор нагревателя осуществляется исходя из этой величины. Если случилось так, что вы не знаете, сколько там литров, остается только замерять. Первое что приходит на ум – это слить полностью всю жидкость из контура и заполнить его заново. Количество литров можно измерить ведрами, а можно воспользоваться специальным счетчиком, который устанавливается на потоке;
  • на какое максимальное давление рассчитан контур и котел (ДК). Это значение можно прочитать в документах нагревателя, или на нем самом. Вряд ли случится так, что нет ни документов, ни информации на корпусе котла. Но если уж так вышло, то интернет вам в помощь;
  • какое давление в воздушной камере расширительного резервуара (ДБ). Это тоже указано в технической документации.

Расчет давления в расширительном баке отопления. Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

  • Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
  • Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Расчет объема расширительного бака для открытой системы отопления. Установка расширительного бака в системе отопления открытого и закрытого типа

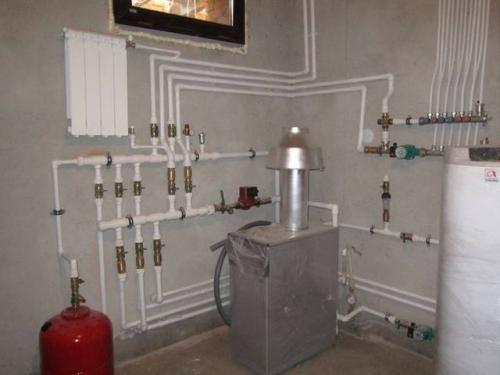

Расчет объема расширительного бака для отопления. Подбор объёма 01

В современных отопительных системах для компенсации температурного расширения теплоносителя устанавливаются расширительные баки открытого либо закрытого типа, которые имеют особые требования к монтажу, условиям эксплуатации и обладают различными преимуществами и недостатками.

В данной статье рассмотрим основные моменты выбора и установки расширительного бака в системе отопления с принудительной и естественной циркуляцией теплоносителя.

Основным параметром бака является его полезный объем, который должен превышать величину изменения объема жидкости системы в результате максимального изменения ее температуры.

Объем жидкости в системе отопления не является постоянным, так как в процессе работы теплоноситель может расширяться и сжиматься. Нагрев теплоносителя, а соответственно и увеличение его объема при постоянном размере внутреннего пространства системы отопления приводит к увеличению давления на стенки трубопроводов и отопительного оборудования, что может стать причиной их разрушения.

Для компенсации изменения объема жидкости и стабилизации давления на внутренние стенки компонентов системы отопления в её схему вводят расширительный бак (также известный как экспанзомат, от англ. глагола «expanse», что означает «расширять»). При расширении теплоносителя, его количество, превышающее объем внутреннего пространства системы, поступает в расширитель, а после падения температуры – возвращается обратно.

Расчет расширительного бака гвс онлайн. Расчет расширительного бака для отопления

Подбор расширительного бака ведется не только на основании типа отопительной системы. Здесь важен объем носителя тепла, его природа с коэффициентом теплового расширения и предельные значения температуры в сети. Рассмотрим, как рассчитать вместимость бачка.

10% или готовая формула

Самый простой подход для определения объема расширительного бака - 10 % от общего объема теплоносителя. Но такой подход чаще приводит к переплате за прибор. Тогда лучше произвести расчеты по готовой формуле. Так будет сделан оптимальный выбор для конкретной инженерной коммуникации.

Закрытый

Для вычисления вместимости бачка закрытого типа лучше произвести точные вычисления. Здесь существует готовая формула: V=(Vc*k)/D. Под условными обозначениями подразумевается следующее:

  • Vc - объем носителя тепла;
  • k - коэффициент теплового расширения рабочей жидкости;
  • D - эффективность устанавливаемого бачка.

На коэффициент расширения воды состав практически никакого влияния не оказывает. Чего нельзя сказать об антифризах. Здесь значения могут меняться в соответствии с количеством гликолевых соединений. В любом случае информацию можно найти в готовых таблицах.

Эффективность резервуара определяется отдельно. Для этого также существует формула? D=(Pm-Ph)/(Pm+1). Здесь:

  • Pm - максимальный напор в системе отопления (как правило, не превышает 3 Атм);
  • Ph - давление, предварительно созданное в воздушной камере бачка.

Второй пункт можно вычислить по вертикальной части инженерной конструкции. Здесь на каждый полметра приходится 0,5 Атм. Результаты вычислений могут быть приближены к 10 % от общего объема теплоносителя, но специалисты рекомендуют производить точные вычисления.

Пример расчета выполним с учетом 3 Атм, 5 метрах по высоте контура, 100 литрах воды и температуре +90 градусов по цельсию. Тогда: D= (3-2,5)/(3+1)=0,5/4=0,125. V=(100*0,0035)/0,125=2,8 л.

Расширительный бак для отопления размеры. Расширительный бак в системе отопления открытого типа

Специфика расположения открытого бака

Особенности такой системы уже, наверное, понятны исходя из ее названия. Контур, безусловно, замкнут, но он не изолирован от атмосферы, негерметичен, и избыточного давления в нем не может быть по определению. А расширительный бак представляет собой обычную ёмкость, врезанную в контур. Главное условие – она должна расположиться выше самой высокой точки системы.

Цены на расширительные баки

Почему именно высшая точка? Все просто – в противном случае жидкость просто будет выливаться по закону сообщающиеся сосудов.

Кроме того, такое расположение способствует выполнению еще одной важной функции – расширительный бачок открытого типа становится эффективным воздухоотводчиком. В воде всегда имеется растворенный воздух, который способен перейти в привычное для себя газообразное состояние. Кроме того, к выделению газов могут приводить и химические реакции между теплоносителем и материалом труб и теплообменников. А скопление газа способно запереть радиатор или даже целый участок отопительного контура. Так что своевременное удаление газовых пузырьков – чрезвычайно важная задача.

Правда, иногда открытые расширительные баки врезаются в магистраль обратки (по тем или иным компоновочным соображениям). Но все равно – это высшая точка системы, к которой просто прокладывается вертикальная труба. В таком случае функция газоотводчика не работает, и это потребует установки дополнительных клапанов на радиаторах и, опять же, в самой высокой точке системы на трубе подачи.

Варианты конструкции

Какова конструкция открытого расширительного бака? Она может быть простейшей или иметь те или иные усовершенствования. В любом случае это емкость определённого объема, которая обычно сверху прикрывается крышкой. Крышка нужна исключительно для защиты от попадания в воду мусора или пыли, и никогда не является герметичной. То есть в баке всегда выдерживается текущее атмосферное давление. А в саму емкость врезаны патрубки – от одного в самом простом исполнении, до нескольких, различного предназначения.

Расширительные баки открытого типа можно приобрести в готовом виде – в магазинах представлен довольно широкий ассортимент изделий различного объема. Чаще всего они изготовлены из листовой нержавеющей или оцинкованной стали – чтобы не допускать развития коррозии.

Но многие мастера предпочитают изготавливать такие баки самостоятельно. Емкость вполне можно сварить из листового материала, а нередко в ход пускаются уже готовые – например, металлические или даже пластиковые бочки или канистры, старые газовые баллоны и т.п. Все это обойдется очень недорогого, а сделать соответствующую врезку патрубков — тоже для хорошего хозяина труда не составит.

Давайте посмотрим на несколько возможных схем таких баков:

Самая простая схема – в емкость просто врезан снизу патрубок, который подключается к контуру отопления.

Понятно, что при такой конструкции никакой циркуляции теплоносителя через бак не будет. При заполнении системы добиваются того, что уровень воды в баке располагается примерно посередине его высоты. И колебания объёма жидкости в системе будут отражаться повышением и понижением этого уровня.

Безусловно, за уровнем теплоносителя в баке необходим контроль – испарение, так или иначе, будет, и если не пополнять воду, то можно вызвать воздушную закупорку контура системы или «завоздушивание» радиаторов. Так что заглядывать в расширительный бак такой простой конструкции придется регулярно, чтобы при необходимости произвести подпитку.

Чтобы облегчить визуальный контроль, применяют различные хитрости. В частности, можно с боковой стороны бака врезать патрубок небольшого диаметра, на который надевается короткий отрезок прозрачного шланга. Понятно, что уровень воды в шланге будет соответствовать уровню в баке – достаточно мимолетного взгляда, чтобы оценить ситуацию.

Но уже говорилось, что бак должен размещаться в самой высшей точке, и очень часто этим местом становится чердачное помещение. То есть емкость располагается не на виду, и забираться каждый раз наверх, чтобы проверить уровень – крайне неудобно. Но этот контроль можно организовать и по-иному. Пример показан на схеме ниже:

В бак с торцевой стороны врезаны два патрубка.
