Преимущества такого вида отопления в доме:

Эстетичный вид.

В квартире не видны источники отопления, можно использовать любой дизайн дома по вашему усмотрению.

• Безопасность.

Дети случайно не обожгутся, как в случае с радиаторами. Отопительные трубы находятся глубоко, под напольным покрытием.

• Экономичность.

По сравнению с радиаторами, которые потребляют больше тепла, чем водяные полы, экономия на отоплении будет-20-30%. (хорошо прогревается расстояние на уровне 2-2, 5 м от пола).Если потолки выше, то и экономия больше. Пол в деревянном доме, как и в каменном нагревается водяными теплоносителями низкой температуры-40-50 градусов. Экономятся энергоресурсы на прогревание помещения.

• Комфортность.

Такая отопительная система несет приятное тепло в дом. От нее прогревается все помещение равномерно. Ногам всегда тепло(у поверхности температура воздуха+22.) По полу можно ходить босяком даже в сильные морозы. Дети могут ползать, играть, бегать по полу, не опасаясь заболеть. Остывший воздух на уровне головы прогрет только до 18 градусов. В таких условиях человек чувствует комфортно. При отоплении радиаторами теплый воздух циркулирует по кругу, сначала поднимается вверх, а затем возвращается вниз. Теплопотери приводят к тому, что на поверхности пола воздух остывает, ногам холодно. Вверху-самая высокая температура, поэтому человек испытывает дискомфорт от жары.

Износоустойчивость.

Этот вид отопления в частном доме обладает долгосрочным действием. Срок годности полипропиленовых труб-50 лет.

• Можно регулировать температуру нагрева.

Главными недостатками такой системы является:

• невозможность установления в многоквартирном доме.
• трудность ремонта труб, потому что заменить их можно только подняв напольное покрытие.

Отопление двухэтажного дома двухконтурным котлом. Как обустроить двухконтурный котёл в двухэтажном доме

Про двухконтурные котлы для отопления частного дома отзывы можно прочитать разные, но большинство владельцев подтверждают, что такую технику можно выбрать не только для одноэтажного дома. Мощные современные модели позволят обеспечить достаточный обогрев и в просторных двухэтажных коттеджах, если правильно просчитать расположение труб и другого оборудования. Схема отопления двухэтажного дома с двухконтурным котлом выстраивается следующим образом:

1. В двухэтажном доме большой площади с увеличенным количеством комнат необходимо установить двухтрубную систему с верхним розливом. Вода нагревается в котле, после чего она поступает в верхний подающий трубопровод. Он опоясывает все помещения в здании, сама труба проходит по помещению чердака.
2. В комнатах устанавливаются стояки, к которым подключаются радиаторы отопления. После чего вода опускается к нижнему розливу, который прокладывается по подвалу. По нему она возвращается к котлу, и процесс начинается заново.
3. В верхней точке контура устанавливается расширительный бак. Он позволит компенсировать избыточное расширение и обеспечит стабильную работу системы. Объём такого бака равен 10% от общего объёма теплоносителя в системе.

Повысить эффективность системы поможет установка стальных или чугунных радиаторов вместо современных алюминиевых аналогов. Массивные чугунные батареи медленно нагреваются и так же медленно отдают тепло, поэтому они могут не остывать очень долго.

Это позволит компенсировать временное прекращение нагрева теплоносителя, когда горячая вода используется для хозяйственных целей. Такое свойство системы называют тепловой инерционностью, и важно довести её до максимума, чтобы в доме поддерживался постоянный равномерный обогрев.

Схема отопления двухэтажного дома с настенным газовым котлом. Схемы разводки отопления

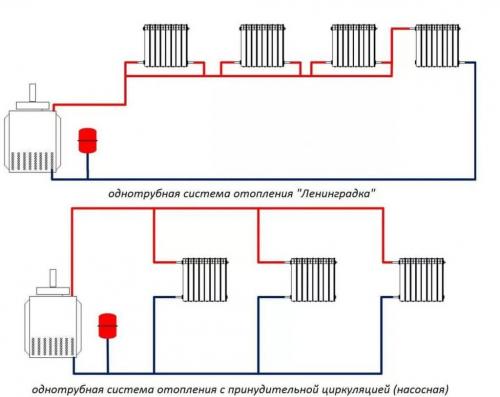

В двухэтажных домах используют такие схемы разводки отопления: однотрубная, двухтрубная, а также коллекторная. При однотрубной достаточно сложно регулировать температуру в здании. Это происходит от того, что нет возможности перекрыть один из радиаторов, когда все остальные отопительные приборы работают. Поэтому, когда горячая вода переходит от одной батареи к другой, она всё больше охлаждается.

Так как у каждого агрегата отопления есть по две трубы, по одной идёт горячая вода, а по другой – уже остывшая. Ещё эта система отличается от однотрубной тем, что у неё иной порядок подключения приборов отопления. Специалисты рекомендуют перед каждым радиатором монтировать регулировочный бак.

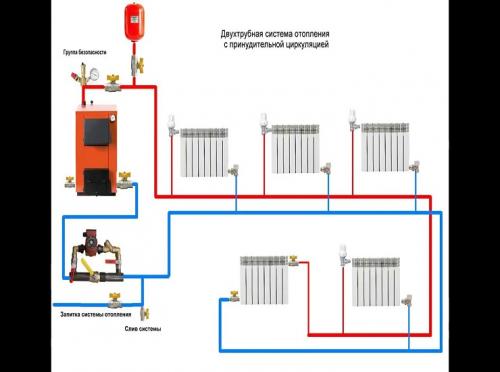

Схема двухтрубной системы отопления

Для того чтобы в двухэтажном доме была нормальная циркуляция, достаточно дистанции между центром котла и верхней точкой подающей магистрали, при этом можно ставить расширительный бак на верхнем этаже, а не на чердаке. А трубу подачи прокладывают под потолком или под подоконниками.

Поэтому рекомендуется ставить дополнительный байпас вместе с циркуляционным насосом, что значительно сэкономит время при запуске такой системы, как схема отопления двухэтажного загородного дома, и при этом в здании будет более равномерно распределяться тепло.

Схема отопления с байпасом и насосом

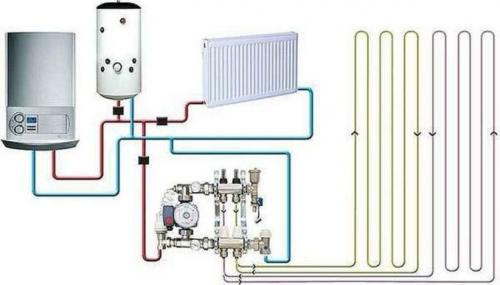

Кроме установки радиаторов, в двухэтажном доме с использованием котла вместе с встроенным насосом циркуляции можно устанавливать и систему «тёплый пол», подключать полотенцесушитель одновременно на двух этажах. Специалисты советуют стояки второго этажа подключать возле самого котла.

Источник: https://alyuminievye-batarei.aystroika.info/stati/varianty-shem-otopleniya-dvuhetazhnogo-doma-s-gazovym-kotlom-vidy-otopitelnyh-sistem

Схема отопления с теплым полом и радиаторами. Преимущества теплого пола

Водяной теплый пол характеризуется двумя основными особенностями:

• низкая температура нагревающейся поверхности;
• значительная тепловая инерция.

Что это значит на практике? В случае подогрева пола температура нагретой поверхности, как правило, находится в диапазоне 24-28 °C, в то время как температура радиаторов, по крайней мере, в два раза выше. То есть, в случае напольного подогрева нет сильной конвекции, или интенсивного движения теплого воздуха в вертикальном направлении. Пол нагревается очень равномерно, что обеспечивает значительный тепловой комфорт.

Комфорт. Равномерное отопление позволяет теплу греть в основном ноги, в то время как самым холодным будет воздух на уровне головы. Согласно физиологи, распределение температуры в обогреваемом помещении таким образом, является наиболее подходящим для человеческого тела. Это помогает нам дышать более холодным воздухом и чувствовать себя лучше. Люди, которые любят тепло, в полной мере оценят теплый пол – такая поверхность очень приятная на ощупь, даже если на ней нет лохматого ковра. В результате, на полу вы можете разместить, например, керамическую плитку, которая легкая в уходе и в осенне-зимний период будет греть ноги, а летом принесет приятную прохладу. Схема. Распределение температур в случае обогрева батареями и теплым полом

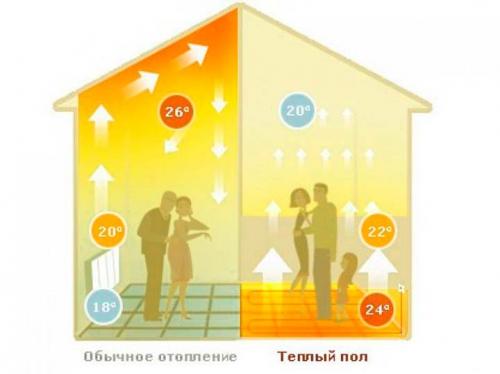

Экономичность. Эксперты считают, что на вопрос, что лучше – теплый пол или радиаторы с точки зрения экономии можно с уверенностью утверждать: водяные полы с подогревом гарантируют значительную экономию тепла. Предполагается, что в помещениях с отоплением в виде водяного теплого пола, при меньших затратах на нагрев теплоносителя можно создать комфортную температуру воздуха за счет более рационального распределения тепла. Это означает, что в течение года, благодаря системе теплого пола можно сократить потребление энергии более чем на 8%.

Эстетичность. Глядя на пол с подогревом, можно с уверенностью заявить, что он будет радовать эстетов, так как отсутствие радиаторов – это большой плюс в интерьере, который позволяет выполнить любой дизайн. Дизайнер не будет зависеть от расположения батарей, расставляя мебель и технику в комнате. Конструкция отопления пола полностью скрыта, а система управления установлена в технических помещениях (котельная, прачечная и т.д.).

Подойдет для аллергиков. Хорошо подходит для людей, страдающих аллергией – с теплым полом в воздухе нет плавающей пыли. Напольное отопление передает тепло излучением, а батарея рассеивает тепло за счет конвекции, то есть интенсивного движения воздуха, при этом в воздухе появляется больше пыли
Если обратить внимание, то всегда можно увидеть грязь и пыль на стенах над батареями, телевизорами и другими устройствами, которые отдают тепло таким образом. При напольном отоплении возникает явление «припекания» пыли к теплой поверхности, поэтому подогрев пола особо рекомендуется для людей, страдающих аллергией.

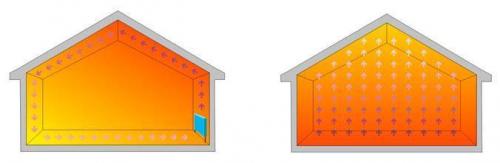

Равномерное распределение температуры
В каждой комнате теплый пол обеспечивает одинаковую температуру. При таком отоплении нет теплых и холодных зон. В случае традиционного топления, самый теплый воздух возле батареи и вверху, чем дальше от батареи, тем холоднее.

Более высокая влажность воздуха. Более низкая температура воздушного потока при системе теплого пола не так сушит воздух, как батареи традиционного отопления

В результате не пересушиваются слизистые оболочки носа и горла, что особенно важно для детей раннего возраста.

Теплый пол и радиаторы на одном коллекторе. Подбираем радиаторы

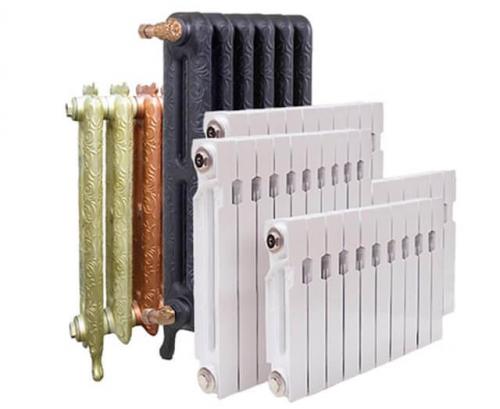

Наибольшим спросом в последнее время пользуются алюминиевые и биметаллические радиаторы. Среди их характеристик – улучшенная теплоотдача, а также долговечность (у биметаллических устройств она больше). Стальные приборы заметно проигрывают по всем фронтам, а вот на чугунные изделия вполне можно обратить внимание. Батареи из чугуна помимо теплоотдачи отличаются еще и устойчивостью к коррозии.

В частном доме можно устанавливать любые разновидности радиаторов, поскольку система отопления в них функционирует под невысоким давлением, при этом возможность гидроударов исключена. Иногда устанавливают батареи в полу , что очень оригинально и красиво. Алюминиевые радиаторы красивы внешне, довольно эффективны, но не отличаются долгим сроком службы и довольно дороги. А вот чугунные батареи обойдутся заметно дешевле, к тому же они прослужат намного дольше, хотя и дают меньше тепла.

Чтобы установить теплый пол и радиаторы на одном коллекторе в квартире с централизованным отоплением, выбор стоит делать между чугунными и биметаллическими изделиями. Только они отличаются достаточной прочностью и долговечностью, чтобы успешно работать под воздействием высокого давления и возможных гидроударов, а также при контакте с агрессивной средой теплоносителя.

Лучше всего, конечно, будет приобрести все-таки биметаллические радиаторы. Ведущие производители Европы: Sira, Global Style, Radena, Regulus-system. Их стоимость вполне приемлема для потребителя. Если рассматривать российские бренды, то внимание стоит обратить на фирму Rifar, в частности, на радиаторы модели Rifar Monolit. По качеству и свойствам эти изделия вполне на уровне с европейскими аналогами, но намного дешевле.

В пользу биметаллических радиаторов можно сказать, что они сочетают в себе лучшие качества двух металлов. Благодаря этому они долговечны, устойчивы к любым нагрузкам и энергоэффективны. Прогреваются такие батареи очень быстро, а выглядят вполне эстетично.

Двухтрубная система отопления с теплым полом. Как подключить теплый пол к отоплению в частном доме: 9 схем подключений с фото и видео инструкциями

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной,.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Теплый пол и радиаторы от одного котла. Параллельное подключение радиаторов и теплого пола

При параллельном подключении к котлу радиаторов и теплого водяного пола, на выходе котла ставят тройник, а на отводе к теплому полу ставят смесительный узел (на схеме ниже). С его помощью в горячую воду добавляют часть остывшего теплоносителя из обратного трубопровода. Это самый простой способ подключения теплого пола к радиаторам. Но он хорош только с автоматизированными котлами, которые подают теплоноситель заданной температуры.

Чтобы от одного котла работали радиаторы и теплый пол, устанавливают тройник и смесительный узел

Схема подключения ТП на трехходовом клапане

Узел подмеса для теплого пола может быть реализован при помощи трехходового клапана. Он имеет термостатическую головку, датчик которой находится в подающем трубопроводе теплого пола. В зависимости от показаний датчика, подмес холодной воды открывается или закрывается.

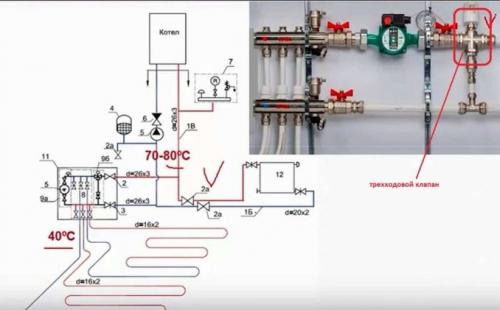

Подключение теплого пола к радиаторам через трехходовой клапан

Плюс этого решения — в низкой стоимости реализации. Минус — в скачкообразных изменениях и невозможности поддерживать постоянную температуру пола. Может быть как перегрев, так и недогрев. Такая схема может быть реализована, если есть жесткие ограничения по средствам. Также она нормально работает при небольшой отапливаемой площади. Если, например, сделали подогрев только в ванной, коридоре.

На смесительном узле

В этой схеме подключения реализована все та же идея — добавить остывший теплоноситель к горячему, а реализация другая. Этот узел называется смесительным. Смесительный узел реализован на основе регулировочного клапана. Он позволяет подавать то количество остывшего теплоносителя, которое необходимо для поддержания заданной температуры. Колебания, безусловно, есть, но они не превышают одного градуса (или около того), что в теплом полу неощутимо.

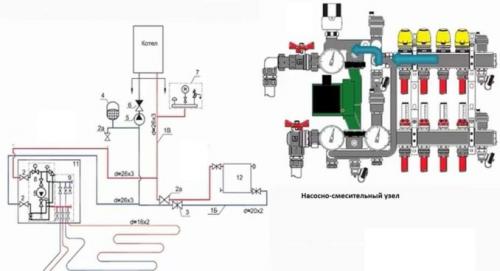

Схема подключения теплого пола к системе отопления через смесительно-насосный узел

Эти узлы выпускаются в разной комплектации, чаще всего тут в качестве дополнительных «плюшек» стоят манометры для контроля давления на входе и выходе гребенки теплого пола, байпас для отключения теплого пола, регулировочный клапан для балансировки гидравлики системы.

Комбинированная система отопления с гидрострелкой

Еще один способ подключения теплого пола и радиаторов к одному котлу — через гидрострелку. Это две ёмкости на подаче и на обратном трубопроводе, от которых идут отводки на потребителей. Гидрострелка представляет собой обычно отрезок трубы большого диаметра, запаянный с концов. Труба может быть круглого сечения, но удобнее работать с прямоугольной — проще приваривать отводки для подключения отопительной системы.

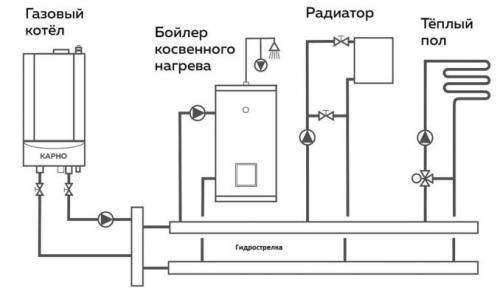

Схема подключения теплого пола к котлу отопления через гидрострелку

Что дает эта схема и зачем нужна гидрострелка? Она выравнивает давление и компенсирует его скачки, на все потребители подается вода одинаковой температуры. Что еще очень хорошо — котел работает при стабильном давлении, что продлевает срок его службы. К тому же при такой схеме подключения теплого пола, проще всего сбалансировать систему, обеспечить нужную скорость движения теплоносителя для каждого вида оборудования.

Минусы в том, что на каждого потребителя нужен свой насос, а это дополнительные затраты.

Источник: https://remont.ru-best.com/dizayn/radiatory-i-teplye-poly-kogda-ot-teplogo-pola-stoit-otkazatsya-ili-sovmestit-ego-s

Схема отопления двухэтажного дома твердотопливным котлом. Особенности отопления двухэтажного дома

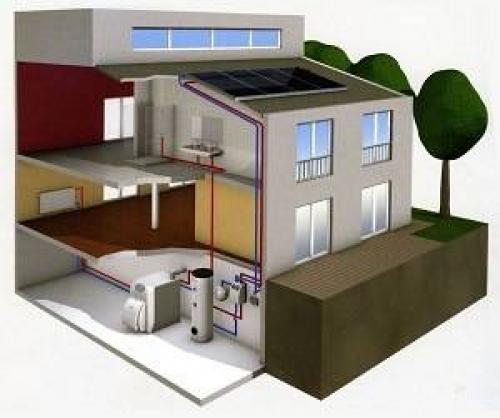

Многие владельцы загородных двухэтажных домов ещё до окончания постройки начинают колебаться в выборе отопительной системы и основного нагревательного элемента. Газовой обогрев достаточно дорогой, но сам котел стоит несколько дешевле электрических аналогов. Кроме того, необходимость доставлять теплоноситель на второй этаж обусловливает потребность использования циркуляционного оборудования. Система с принудительной циркуляцией является обязательно в случае многоэтажных домов.

При этом не обязательно использовать воду как основной теплоноситель. Поскольку обычная проточная вода имеет множество минусов, которые мешают его использовать. К основным из них относят возможность разрыва труб в случае сильных морозов при отсутствии нагрева. Также, эта жидкость может привести к коррозии и забиванию радиаторов. Поэтому, в современном оборудовании гораздо чаще используют специальные незамерзающие составы — антифризы, которые не замерзают.

На текущий момент существует три основных вида разводки, каждая из которых имеет свои достоинства. Если их объединять с циркуляционной помпой, у них будет множество достоинств.

К таковым системам относят:

• Однотрубную.
• Коллекторную или лучевую.
• Двухтрубную.

Важным элементом в системе отопления двухэтажного дома является насос. Его обычно монтируют на ветви с подающий, либо обратный трубопровод, рядом с котлом. Это обеспечивает повышенную скорость циркуляции теплоносителя по трубам при нормальном давлении. Это позволяет увеличить скорость циркуляции в 2.5-5 раз. Это важно для домов с большой площадью, поскольку при использовании однотрубной разводки отопления теплоноситель будет слишком быстро остывать, и в помещениях, удаленных от котельной температура будет несколько ниже, чем в расположенных рядом.
