Монтаж радиаторов отопления – это один из этапов обустройства систем обогрева частных домов и квартир. Процедуру установки и подключения к магистралям осуществляют перед прокладкой труб. Это позволяет сделать подводки аккуратно. При монтаже необходимо ознакомиться со всеми нюансами, чтобы избежать ошибок.

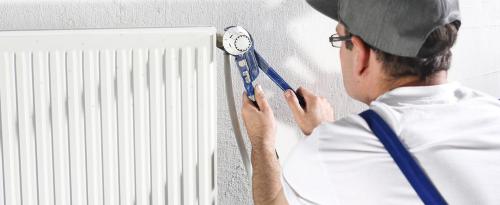

Установить батареи можно самостоятельно или обратиться за помощью к специалистам

Основные моменты

Существует ряд требований, которые необходимо учитывать при подключении и монтаже:

1. Во время соединения арматуры и коллекторов не стоит прилагать слишком много усилий. Для этого стоит пользоваться динамометрическим ключом, для контроля прилагаемых усилий.
2. Если используется льняная подмотка, стоит контролировать ее количество, иначе появятся микротрещины.
3. После проникновения в трубы теплоносителя, краска может отслаиваться, что спровоцирует появление течи.
4. Стоит пользоваться герметиками для обработки мест соединения.
5. Если трубы заполняются антифризом, от краски стоит отказаться. Иначе уплотнитель будет быстро разрушаться, и появятся протечки.
6. Батарею стоит установить в горизонтальном положении. Допустимы другие варианты, которые предусматривают отклонение угла вперед по ходу циркуляции. Это позволяет спустить лишние газы. Обратный уклон запрещен, иначе циркуляция будет нарушена.
7. Подвешивать батареи следует на кронштейны. Сверху их должно быть два, так как на них приходится вся нагрузка. Крепеж внизу позволяет задать необходимое направление.
8. Чтобы достичь эффективного воздухообмена, необходимо устанавливать батареи на расстоянии от пола в 6 см.

Установка радиаторов отопления своими руками. Монтаж и подключение радиаторов отопления своими руками

Что необходимо для монтажа

Кран Маевского или автоматический воздухоотводчик

Заглушка

Запорная арматура

Где и как разместить

Крепление к стене

Крепление к полу

Как правильно установить

Варианты обвязки радиаторов отопления

Обвязка при диагональном подключении

Обвязка при одностороннем подключении

Обвязка при седельном подключении

Заключение

В инструкции написано, что установку радиаторов должны выполнять специалисты. Кто-то экономит на вызове профессиональных монтажников и делает все сам. Несмотря на то, что для мужчины с руками, не существует невыполнимых задач, эта статья не для того, чтобы вы прочли и взялись за самостоятельную установку радиаторов отопления. Она для того, чтобы вы задумались: а сможете-ли сделать это сами.

Здесь всего лишь малая часть того, что надо знать при монтаже системы.

что необходимо для монтажа

для установки секционного радиатора понадобятся комплектующие и инструменты. в набор необходимых для работы элементов входят:

• комплект установочный;
• комплект терморегулирующий;
• герметик-гель;
• дрель со сверлами по бетону;
• разводной или гаечные ключи с открытым зевом;
• ацетон для обезжиривания;
• строительный уровень;
• чистая ветошь;
• рулетка;
• карандаш или маркер.

Компания STOUT предлагаетдля подключения.

К обязательной арматуре, применяемой для монтажа радиаторов относятся:

1. Устройство для выпуска воздуха – кран Маевского.
2. Заглушка.
3. Запорная арматура.

Рассмотрим более подробно важные составляющие элементов отопления.

Кран Маевского или автоматический воздухоотводчик

Кран Маевского или устройство для спуска воздуха оборудован игольчатым клапаном. Это замена обычным водопроводным вентилям, которые когда-то ставили в чугунные батареи.

Альтернатива крану – автоматические устройства. Воздухоотводчики бываютиподключения,о ивыпуска воздуха.

Рис. Автоматические воздухоотводчики (краны Маевского)

Кран для воздухоотведения устанавливается в верхней точке алюминиевого или биметаллического радиатора в местах, где вероятно скопление воздуха, вызывающего завоздушивание системы. Для того, чтобы воздухоотводчик можно было без лишних проблем демонтировать, перед ним устанавливают запорный отсечной вентиль. Воздух спускается автоматически, но для этого надо на пару витков открутить защитный колпачок.

заглушка

заглушку ставят на последний четвертый выход батареи, не задействованной входным и выходным трубопроводом и краном маевского. заглушка может быть изготовлена из никелированной и обычной латуни сирезьбой. на сайте компании stout можно найти.

запорная арматура

к элементам запорной арматуры относятся запорные вентили или шаровые краны. вентили могут быть регулируемыми. устанавливаются на притоке и на обратке из батареи. при необходимости вентилем перекрывают поступление теплоносителя к батарее. шаровым краном можно только отключить радиатор. настраивают теплоотдачу регулируемым вентилем.

где и как разместить

эффективная работа отопления в комнате зависит от правильности монтажа батарей. расстояние от радиатора до подоконника окна в комнате должно быть не менее 100 – 120 мм. от радиатора до пола в пределах 80 – 120 мм. от стены радиатор должен быть на расстоянии 30 – 50 мм.

Крепеж должен быть как минимум на три кронштейна, симметрично окну, при этом учитывается, что длина радиатора должна быть 70 или 80% от ширины окна. Кронштейны поддерживают его сверху и снизу.

Крепление к стене

Для того, чтобы радиатор в комнате выглядел красиво и не заваливал свои стороны вправо или влево наносим разметку.

Чертим вертикальную ось, затем, используя строительный уровень, проводим горизонтальную линию по уровню трубы от стояка.

Следующий этап разметки: определяем места, где будут размещены крепления. По вертикали они должны располагаться между секциями.

Перед установкой обезжириваем резьбы арматуры. Особенно это важно, если фитинг не новый.

Диагональ — это способ, который возможен для подключения любого радиатора, в том числе с максимальным количеством задействованных секций. Верх-низ – это самая эффективная схема подключения. Однако, подобный метод рекомендован для подключения именно длинных моделей на 2,5 метра.

Этот вид подключения эффективен примерно на 85–90%. Обосновать недостаток эффективности можно наличием паразитных потоков, которые мешают друг другу и коэффициент затекания недостаточный.

Нижнее подключение радиаторов отопления. Радиаторы с нижним подключением: преимущества конструкции и тонкости установки

Домашний уют складывается из многих факторов, одним из которых является отопление. В квартирах центральная отопительная система зачастую представлена в виде стандартного диагонального подключения, когда поступление горячей воды осуществляется по верхнему патрубку, а вывод – по нижнему. В частных домах большое количество труб мешает, поэтому целесообразно устанавливать радиаторы с нижним подключением. Об их преимуществах и способах установки читайте в данном материале.

Особенности

Конструкция секционных радиаторов с нижним подключением устроена таким образом, чтобы скрывать отопительные трубы внутри корпуса. В последнее время они пользуются особым успехом, так как оптимально вписываются в интерьер и отличаются высоким уровнем функциональности. Конечно, стоимость большинства изделий довольно высокая, но их эксплуатационные свойства полностью оправдывают такие затраты.

Современный рынок переполнен всевозможными конструкциями радиаторов: одинарными, угловыми, низкими, высокими, узкими, выполненными из алюминия, чугуна или же из сплава двух металлов.

Однако существует всего два типа конструкций с нижним подключением:

• стальные;
• панельные.

Чаще всего можно встретить стальные радиаторы – они полюбились за простоту монтажа и компактные размеры. Панельные, изготовленные из алюминиевых сплавов, отличаются наличием термостатической арматуры с узлами подключения. Нагрев комнаты, в которой установлен радиатор, зависит от количества секций устройства. Для небольших помещений будет достаточно 3-6 панелей. А для просторных помещений такого количества мало – температура в комнате будет низкой.

Если говорить об удобстве монтажа, то тут стальные приборы превосходят панельные, так как подлежат установке в любом положении, и горячая вода будет поступать непосредственно в последнюю секцию. Такой способ подачи сильно упрощает процедуру замены секции, если это будет необходимо. К тому же установка может проводиться любым способом в отличие от новых радиаторов, которые не всегда могут устанавливаться на устаревшие отопительные системы. Конструкции из профилированной стали отличаются длительным сроком эксплуатации и высоким уровнем теплоотдачи.

Важно помнить о том, что вне зависимости от способа подключения существуют правила монтажа, соблюдая которые можно избежать проблем в эксплуатации устройства:

• расстояние от радиатора до стены должно составлять 5 см;
• расстояние до пола – 10 см, в некоторых случаях допускается расстояние в 5 см.

Плюсы и минусы

Современные радиаторы нижнего подключения обладают множествами преимуществ:

• установка батарей такого типа позволяет добиться лаконичного интерьера без лишних технических элементов;
• оригинальная конструкция предполагает установку переходника направления устройства;
• патрубки труб сразу уходят в пол или стену;
• практически все современные радиаторы идут в комплекте со встроенным терморегулятором.

Как и любое другое устройство, эти новомодные устройства не лишены недостатков.

• Для красивого эстетичного вида трубы, как правило, монтируют в пол либо скрывают под плинтусом. В случае аварии заметить неисправность сразу будет сложно. Решение проблемы также может быть затруднительным. Ремонт труб не удастся выполнить без демонтажа напольного покрытия, в результате придется устранять не только неисправность трубы, но и дефекты пола.
• Большинство специалистов считают, что нижняя подводка проигрывает в плане теплоотдачи по сравнению с батареями бокового типа подключения. Бывает, что при нижнем подключении многосекционные радиаторы прогреваются частями. Конечно, решить такую проблему можно, но лучше всего использовать эти устройства в частных домах.
• Каждая секция батареи должна снабжаться отдельным воздухоотводом.
• Радиаторы с нижним подключением категорически запрещается использовать для самотечной системы отопления.
• Для эффективной работы понадобится установить дополнительный циркуляционный насос.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-ustanovit-radiatory-otopleniya-v-chastnom-dome-tochki-podsoedineniya-trub-k-bataree

Схемы подключения радиаторов отопления в частном доме. Вариант №1. Схема Тихельмана

Наиболее популярная схема подводки , главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

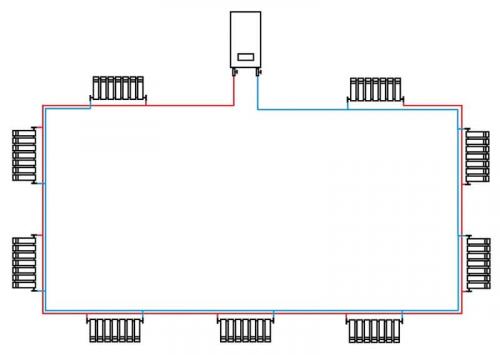

Схема Тихельмана

На заметку! В других схемах такое, казалось бы, очевидное явление недоступно, в чем вы сможете лично убедиться при прочтении следующего пункта статьи (там имеет место неравномерное распределение остаточной тепловой энергии).

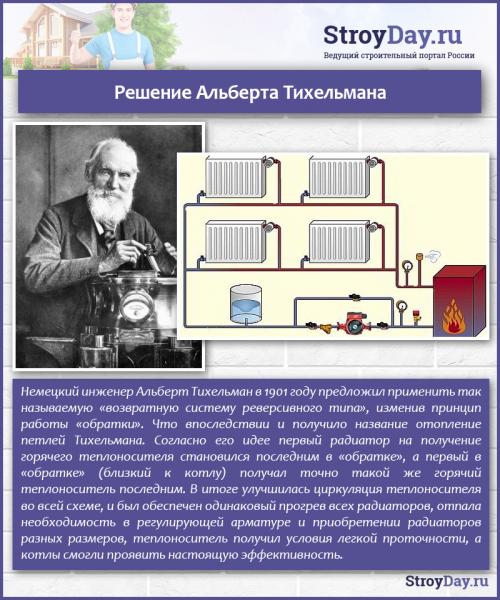

Решение Альберта Тихельмана

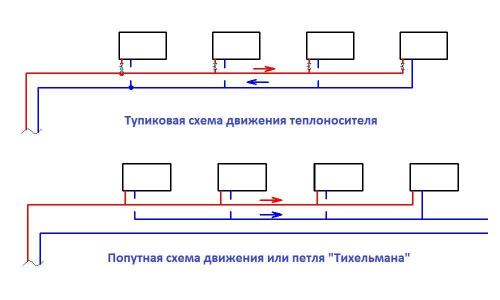

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

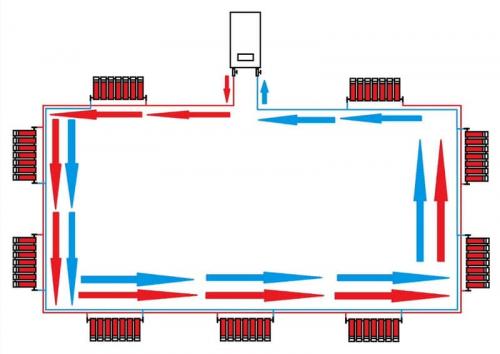

Процесс тока воды

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

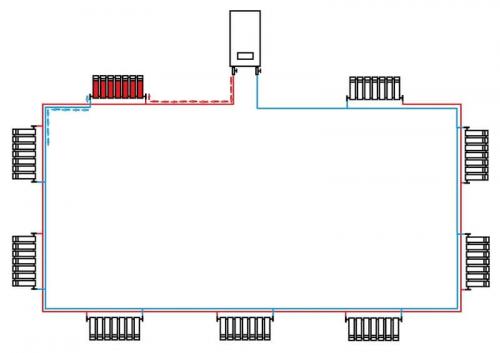

Радиатор посередине работать не будет

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы.

Схема Тихельмана

На заметку! В других схемах такое, казалось бы, очевидное явление недоступно, в чем вы сможете лично убедиться при прочтении следующего пункта статьи (там имеет место неравномерное распределение остаточной тепловой энергии).

Решение Альберта Тихельмана

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

Горячая вода

Начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

Процесс тока воды

Процесс тока воды происходит следующим образом:

• Горячая вода из котла поступает в радиатор №1.
• Оттуда она течет в радиатор №2, где ее температура уменьшается.
• Затем она течет в радиатор №3, где ее температура уменьшается еще больше.
• Также и далее, до последнего радиатора.

После прохождения всех радиаторов, вода возвращается в котел, где ее температура снова увеличивается.

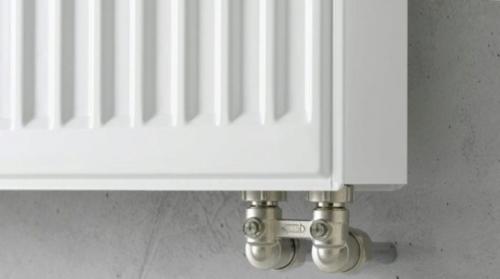

Монтаж радиаторов отопления с нижним подключением. Нижнее

Схема, ещё называемая вентильной, которая традиционно считается менее эффективной, нежели предыдущая. Однако она даёт возможность скрыто подвести трубопровод из пола, плинтуса, стены, что во многом определяет её популярность. Зачастую монтаж радиаторов отопления с нижним подключением выполняют своими руками хозяева автономных комплексов обогрева в небольших домах, коттеджах. Именно поэтому к такому способу установки наиболее адаптированы стальные панельные приборы, некоторые модели алюминиевых и биметаллических секционных, которые рекомендованы для индивидуальных систем обогрева.

Для реализации этой технологии они оснащаются двумя отверстиями в донной части, к которым подсоединяется разводка.

Нижнее однотрубное подключение вентильных радиаторов отопления

Предполагает наличие только одной магистрали (подающей), идущей замкнутым круговым контуром от котла и возвращающейся к нему же. Прибор врезается в эту линию, подсоединяясь к ней входным и выходящим патрубками. Основные преимущества такой схемы: минимальный расход материалов для её обустройства и простота сборки.

Недостатков несколько больше

1. нижнее подключение радиаторов отопления к однотрубной системе исключает возможность регулировки мощности отдельной единицы
2. неравномерный прогрев приборов, когда первые в цепи получают более горячий теплоноситель, последние – уже практически остывший
3. необходимость сливать всю систему в случае ремонта или замены одного устройства

Нижнее подключение 2-трубное радиаторов отопления

В этом случае имеются две отдельных линии: подающая и обратная, каждая из которых подводится к определённому патрубку прибора. Для реализации такой разводки потребуется больше труб, запорно-регулирующей арматуры, фитингов и т.д., но, в конечном итоге, она позволит оптимизировать расход энергии без ущерба для комфорта микроклимата помещений. Во-первых, в таком комплексе имеется возможность индивидуально регулировать мощность каждого прибора благодаря установке ручных или термостатических вентилей. Во-вторых, наличие отсечной арматуры позволяет без проблем демонтировать прибор.

В 2-трубных системах нижнее подключение радиаторов отопления плюсы которого очевидны, а минусы не слишком существенны, является наиболее популярным вариантом. Оно может выполняться двумя способами

1. Параллельным. В этом случае каждый прибор последовательно подсоединяется к подающей и обратной линиям. Вариант, где-то напоминающий однотрубную схему, но более усовершенствованный.
2. Лучевым. Разводка идёт от распределительного коллектора индивидуально к каждому потребителю. Лучший в плане комфорта эксплуатации и экономичности способ, требующий значительных затрат на стадии монтажа.

Схемы подключения радиаторов отопления в многоквартирном доме. Факторы, влияющие на эффективность радиатора

Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, необязательно подойдет другому.

Тем не менее если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:

• размер радиаторов и их тепловая мощность;
• размещение отопительных приборов внутри дома;
• схема подключения.

Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.

В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.

Как правило, радиаторы размещают под окнами или в простенках между ними, если окна находятся друг от друга на большом расстоянии, а также в углах или вдоль глухой стены комнаты, в ванной, прихожей, кладовке, нередко – на лестничных клетках многоквартирных домов.

Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.

Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:

• в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
• ребра на конвекторах должны быть направлены вертикально;
• середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
• общая длина батареи должна составлять от 75 % ширины оконного проема;
• отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.

Обратите внимание , что от правильного выбора способов подключения радиаторов отопления в многоквартирном доме будет зависеть не только теплоотдача батареи, но и уровень теплопотерь.

Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.
