Правильный выбор чугунных батарей всегда требует анализа многих параметров. Одним из них является мощность секции. Зная эту цифру, можно сделать расчет общего количества секций чугунного радиатора, нужного для отопления определенной комнаты.Современные предприятия предлагают покупателям батареи с различными размерами, поэтому мощность секций предложенных ими радиаторов сильно колеблется. При этом размеры радиаторов отопления, предназначенных для комнат с одинаковой площадью, могут быть разными, а их теплоотдача – одинаковой. Так, зарубежные устройства отопления имеют меньшие габариты, чем отечественные, но создают столько тепла, сколько производят классические отечественные.

Чем отличаются иностранные радиаторы от отечественных

Продукция обеих групп производителей изготавливается практически с одинакового чугуна. Однако разница есть. Она заключается в особенностях поверхности чугуна.

Внутренние стенки отечественных батарей можно назвать «шершавыми». Это создает дополнительное сопротивление движению воды. Из-за этого циркуляция теплоносителя ослабляется, а вместе с ней падает отдача тепла.

Зарубежные же варианты имеют гладкую внутреннюю поверхность . Циркуляция теплоносителя легко скользит по ней, не «чувствуя» большого гидравлического сопротивления. Поэтому меньшие по размерам секции иностранных устройств отопления способны пропустить больше воды на единицу внутренней площади и впитать больше тепла. В итоге их мощность растет. Поэтому их нужно устанавливать в домах, комнаты которых имеют большую площадь (30 и более квадратных метров).

Мощность классических радиаторов

Очень большой популярностью пользуются батареи МС-140. Несмотря на то, что в советские времена они «поселились» почти в каждой квартире и сегодня кажутся пережитком прошлого, многие люди все-таки отдают им предпочтение. Чаще всего они выбирают две модификации:

Секции первой модели радиатора меньше и способны выдать 0,106 кВт.

Что касается сегментов второй модели, то их мощность измеряется 0,160 кВт.

Они являются большими по размерам и тяжелыми. Так, большая модель имеет секцию, высота и ширина которой составляет 0,588х0,121 метра. Объем внутреннего пространства одного сегмента равняется 1,5 л.

Теплоотдача современных чугунных устройств

Очень большой эффективностью в плане отдачи тепла обладают чешские чугунные радиаторы . Эти устройства для отопления домов с разной площадью имеют секцию, которая отдает 0,14 кВт. Такую мощность имеет отопительное устройство Viadrus STYL 500. Интересно, что ее сегмент почти вдвое легче и меньше секции вышеописанных устройств. Одна частица такого чугунного устройства вмещает 0,8 л теплоносителя.

Подобный объем имеют секции радиаторов некоторых российских производителей. Правда, они способны порадовать отдачей тепла в 0,102 кВт. По этому показателю они несколько отстают от чешской продукции, однако являются лучшими МС-140.

Сколько кВт в 1 секции биметаллического радиатора. Сколько реальных кВт тепла в одной секции радиатора

Сколько кВт в 1 секции чугунного, биметаллического, алюминиевого или стального радиатора? Реальное количество киловатт, которое пишут производители, не соответствует действительности. А это ! Используя завышенные данные вы не сможете.

На рынке представлены четыре вида батарей отопления – чугунные, биметаллические, алюминиевые и стальные. Они отличаются дизайном,, размерами и стоимостью. Но прежде всего вам важно знать, их теплопроизводительность – от этого зависит, насколько хорошо они будут обогревать помещение.

Что нужно знать про мощность радиаторов?

Теплоотдача радиатора зависит от температуры теплоносителя и воздуха в помещении. Чем больше эта разница, тем лучше он отдает тепловую энергию.

Наглядный пример:

Если в помещении 0 градусов, то батарея будет остывать быстрее, чем если бы в комнате было +24. Соответственно – он отдает больше тепла. Получается, при 0 градусов мощность отопительного прибора больше.

Производители часто заявляют завышенные технические характеристики. Они показывают мощность для разницы температур в 65-70 °С. А в реальности перепад температур составляет 35-50 градусов.

Поэтому, если вы видите в инструкции тепловую мощность секции в 200 Вт при ΔТ = 70, реально она составляет 150-160 Вт (ΔТ обозначает перепад температур).

Зная значение реальной мощности можно подсчитать необходимое количество секций в.

Сколько кВт в одной секции алюминиевого радиатора

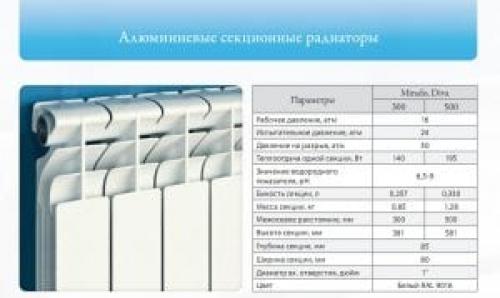

Тепловая мощность секции алюминиевого радиатора зависит от объема воды, которая находится в ней. Стандартные объемы – 0,35 и 0,5 л.

Алюминиевые батареи отдают тепло на 50-60% за счет излучения и на 40-50% в виде конвекции. Отсекатель воздуха усиливает конвекцию на 20-25%, что повышает теплоотдачу.

При температуре воздуха 20-24 °С и воды в контуре 65-70 °С тепловая мощность одной алюминиевой секции составляет:

• Объем 0,35 л., без отсекателя – 0,1-0,12 киловатт;
• Объем 0,35 л., с отсекателем – 0,12-0,13 киловатт;
• Объем 0,5 л., без отсекателя – 0,155-0,170 киловатт;
• Объем 0,5 л., с отсекателем – 0,170-0,200 киловатт.

Точное количество теплоотдачи сложно назвать – оно зависит от особенностей конструкции, диаметра труб, толщины ребер. На производительность влияет тип подключения батареи, скорость прокачки воды, загрязненность внутренних поверхностей.

Алюминиевый радиатор без отсекателей воздуха.

Сколько кВт в одной секции чугунного радиатора

Производительность тепла чугунного радиатора зависит от объема воды, толщины стенок, наличия ребер, высоты и ширины секции. Существует несколько стандартных моделей чугунных батарей, заявленная теплоотдача одной секции которых составляет:

• МС-140 – 175 Вт;
• МС 140-500 – 195 Вт;
• МС 140-300 – 120 Вт;
• МС 110-500 – 150 Вт;
• МС 100-500 – 135 Вт;
• МС 90-500 – 140 Вт.

В классификации первое число обозначает ширину вертикального чугунного протока, второе – ее высоту.

Стандартный 6-секционный чугунный радиатор МС-140-500.

Современные чугунные батареи отличаются от стандартных изделий марки МС. Они могут иметь другие размеры и дизайн, есть модели с отсекателями воздуха. Производители заявляют производительность одной секции в пределах от 150 до 220 Вт.

Если показатели тепловой мощности приводятся для разницы температур ΔТ в 60-70 градусов, они отличаются от реальных.

Для батарей с температурой воды 55-60 °С реальная производительность составит 75-85%, для батарей с температурой воды 65-70 °С – порядка 85-90% от указанной в спецификации производителя.

Сколько киловатт в одной секции биметаллического радиатора

Биметаллические радиаторы по внешнему виду сложно отличить от алюминиевых. Они также могут быть оборудованы отсекателями воздуха, а уровень теплоотдачи в основном зависит от высоты.

Как и в случае с алюминиевыми, данные в спецификациях изготовителей отличаются от реальных. Соответственно, чтобы однозначно ответить на вопрос сколько квт в 1 секции биметаллического радиатора, нужно знать все условия. Поэтому приводим информацию для температуры воды в контуре 65-70 градусов.

Тепловая мощность секции биметаллического радиатора отопления без отсекателей воздуха:

• 200 мм – 0,5-0,6 кВт;
• 350 мм – 0,1-0,11 кВт;
• 500 мм – 0,14-0,155 кВт.

Сколько кВт одной секции биметаллического радиатора с отсекателями воздуха:

• 200 мм – 0,6-0,7 кВт;
• 350 мм – 0,115-0,125 кВт;
• 500 мм – 0,17-0,19 кВт.

Сколько кВт в 1 секции чугунного радиатора МС-90. Радиатор чугунный МС-90

Надежность, проверенная временем.

Описание

Конструкция чугунных радиаторов МС-90 идеально подходит к российским тепловым сетям. Они неприхотливы к качеству теплоносителя, и позволяют использовать загрязненную воду, типичную для центральных систем отопления в России. Чугунные радиаторы МС-90 отличаются высокой тепловой мощностью и компактностью секционной конструкции.Установка радиаторов МС-90 рекомендуется в отопительные системы с температурой теплоносителя до 130°С и рабочим избыточным давлением до 1,2 МПаВысота радиатора - 580 мм, межниппельное расстояние - 500 мм, глубина залегания - 90 мм, ширина секции - 90 мм.Комплектация: Радиаторы МС-90 собираются по 4 и по 7 секций соединенных ниппелями через резиновые прокладки.Каждая секция имеет номинальный тепловой поток 0,15 кВт. Емкость одной секции радиаторы 1,15 л.Сертификат соответствия № РОСС RU.АВ75.Н02881 выдан 18.12.2013 годаТехнические данные: ТУ 4935-058-00512131-2013.

• Практичные и надежные устройства отопления.
• Обладают повышенной устойчивостью к коррозии.
• Можно использовать любой теплоноситель.
• Радиатор возможно разобрать на необходимую Вам секционность
• Высокая инертность - долго сохраняют тепло после прекращения нагрева теплоносителя.

Название		Параметр
Теплоотдача		0,150 кВт
Полная высота		580 мм
Глубина (толщина)		90 мм
Ширина секции		90 мм
Вес секции		5,4 кг
Резьба присоединения		G1/2 или G3/4
Давление (Рабочее / Испытательное)		до 12 атм./ 18 атм.

Сколько секций чугунных батарей нужно на квадратный метр. Формула и пример расчета

Учитывая вышеперечисленные факторы, можно сделать расчёт. На 1 м 2 понадобится 100 Вт, соответственно, на отопление комнаты в 18м 2 нужно затратить 1800 Вт. Одна батарея из 8-ми чугунных секций выделяет 120 Вт. Делим 1800 на 120 и получаем 15 секций . Это весьма средний показатель.

В частном доме с собственным водонагревателем мощность теплоносителя высчитывается по максимуму. Тогда 1800 делим на 150 и получаем 12 секций. Столько нам понадобится для обогрева комнаты в 18м 2. Существует весьма сложная формула, по которой можно рассчитать точное количество секций в радиаторе.

Формула выглядит так:

• q 1 — это вид остекления: тройной стеклопакет 0,85; двойной стеклопакет 1; обычное стекло 1,27;
• q 2 — теплоизоляция стен: современная теплоизоляция 0,85; стена в 2 кирпича 1; плохая изоляция 1,27;
• q 3 — отношение площади окон к площади пола: 10% 0,8; 20% 0,9; 30% 1,1; 40% 1,2;
• q 4 — минимальная температура снаружи: -10 0 С 0,7; -15 0 С 0,9; -20 0 С 1,1; -25 0 С 1,3; -35 0 С 1,5;
• q 5 — количество наружных стен: одна 1,1; две (угловая) 1,2; три 1,3; четыре 1,4;
• q 6 — тип помещения над расчётным: обогреваемое помещение 0,8; отапливаемый чердак 0,9; холодный чердак 1;
• q 7 — высота потолков: 2,5 м — 1; 3 м — 1,05; 3,5м — 1,1; 4м — 1,15; 4,5м — 1,2;

Проведём расчёт для угловой комнаты 20 м 2 с высотой потолка 3 м, двумя 2-х створчатыми окнами с тройным стеклопакетом, стенками в 2 кирпича, расположенной под холодным чердаком в доме в подмосковном посёлке, где зимой температура опускается до 20 0 С.

Получится 1844,9 Вт. Разделим на 150 Вт и получим 12,3 или 12 секций.

Радиаторы делаются из трёх видов металла: чугунные, алюминиевые и биметаллические. Чугунные и алюминиевые радиаторы имеют одинаковую теплоотдачу, но нагретый чугун остывает медленнее алюминия. Биметаллические батареи имеют большую теплоотдачу, чем чугунные, но они быстрее остывают. Стальные радиаторы имеют высокую теплоотдачу, но они подвержены коррозии.

Самой комфортной для человеческого организма температурой в помещении принято считать 21 0 С. Однако для хорошего крепкого сна больше подходит температура не выше 18 0 С, поэтому немалую роль играет и назначение отапливаемого помещения. И если в зале площадью 20 м 2 нужно установить 12 секций батареи . то в аналогичном спальном помещении предпочтительнее установить 10 батарей, и человеку в такой комнате будет комфортно спать. В угловом помещении такой же площади смело размещайте 16 батарей . и Вам не будет жарко. Т. е. расчёт радиаторов в помещении весьма индивидуален, и можно давать только приблизительные рекомендации, сколько секций необходимо установить в той или иной комнате. Главное, произвести установку грамотно, и тепло всегда будет в вашем доме.

Сколько кВт в 1 секции стального радиатора. Мощность стальных радиаторов отопления (таблица): как узнать сколько кВт в 1 секции, что влияет на теплоотдачу, а также особенности панельных батарей из стали

Критерии выбора батарей

Привлекательный внешний вид – первое, на что обращает внимание покупатель. Кому-то нравятся угловатые конструкции, кто-то отдает предпочтение обтекаемым, округлым формам. Выбирая, какие лучше радиаторы отопления, пользователю следует внимательно прочитать инструкцию, понять достоинства, недостатки видов

Выбирая, какие лучше радиаторы отопления, пользователю следует внимательно прочитать инструкцию, понять достоинства, недостатки видов.

Рабочее давление – один из основных показателей, который зависит от материала изготовления оборудования. В продаже предлагаются стальные, чугунные, алюминиевые и биметаллические батареи.

Сырьевая база и технология изготовления влияет на:

• параметры рабочего и максимального давления;
• стойкость к появлению ржавчины, механическим ударам, химическому воздействию;
• теплоемкость;
• КПД;
• продолжительность эксплуатации.

Следующий этап – способ присоединения к трубопроводу. Обвязка может быть боковой, нижней, также встречается универсальное присоединение. Последний вариант считается оптимальным выбором при формировании автономных магистралей, в которых основное требование – простота и удобство монтажа оборудования.

Если батарея покрыта полимерной краской, она будет противостоять ударам, гладкие стенки лучше отдают тепло, а шлифовка показывает высокое качество изделий.

Важнейшие характеристики стальных радиаторов

Теплоотдача

С отдачей тепла дела обстоят совсем неплохо – показатель теплоотдачи варьируется от 1200 до 1800 ватт и даже более. Зависит этот параметр от габаритов радиатора, его марки и типа конкретной модели. Заметим, что большим плюсом данных приборов является малая инерционность. Они очень быстро нагреваются и начинают отдавать тепло помещению.

Сам процесс отдачи тепла у них происходит двумя путями — это непосредственное излучение тепла и передача тепла путем конвекции.

Рабочее давление

Максимальное рабочее давление у данного вида радиаторов колеблется в пределах от 6 до 10 атмосфер для пластинчатых радиаторов. Этот параметр ограничен из-за такого свойства стали, как пластичность. Впрочем, радиаторы трубчатого типа могут выдержать большее давление – от 8 до 15 атмосфер. Все это означает, то, что стальные радиаторы не могут использоваться в системах централизованного отопления. Они не смогут выдержать давления центральной теплосети.

Качество теплоносителя

Важной деталью является то, насколько «нежным» будет радиатор относительно качества теплоносителя. Для стали это настоящий камень преткновения – ведь она так легко ржавеет при соприкосновении воздуха с водой

Однако изготовители не сдаются – они стараются преодолеть эту проблему. Наносят специальные внутренние покрытия для защиты. Но, к сожалению, борьба эта часто заканчивается победой коррозии. Поэтому радиаторы из стали лучше не ставить в квартире многоэтажного дома. Летом воду сольют, и ржавчина начнет есть радиаторы.

Межосевое расстояние.

Стальные радиаторы могут иметь как боковое так и нижнее подключение

Межосевое расстояние важно для радиаторов именно с боковым подключением. Оно определяет на каком расстоянии верхний коллектор находится от нижнего

Это необходимо учитывать при монтаже радиатора. Стальные панельные радиаторы в зависимости от модели, типа и производителя могут иметь межосевое расстояние равное высоте радиатора минус 50 — 70 см. У трубчатых стальных радиаторов межосевое расстояние колеблется п в пределах от 120 мм до 2930 мм.

Габаритные размеры

Теперь пару слов можно сказать о внешних параметрах, в частности, о размерах. По длине радиаторы панельного типа могут достигать 3-х метров, высота их – от 20 до 90 сантиметров. Трубчатый радиатор можно сделать практически любой длины, а глубина его ограничена размером 22,5 сантиметрами. Высота варьируется от 19 до 300 сантиметров.

Толщина стали.

На этот показатель мало кто обращает внимания, однако производители для изготовления стальных радиаторов используют сталь различной толщины. Данный показатель может изменяться от 1,15 до 1,25 мм. Понятно, что чем толще сталь тем лучше.

Долговечность

Благодаря материалу изготовления – прочной и надежной стали – эти радиаторы способны прожить долгую жизнь, не подводя своих хозяев. Особенно хорошо служат качественные изделия с толстыми стенками (0,12-0,15 сантиметра), выпускаемые надежными и ответственными за свою продукцию брендами.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/skolko-kvt-v-1-sekcii-chugunnogo-radiatora-moshchnost-sekcii-chugunnogo-radiatora-1-sekcii-ms

Сколько кВт в 1 секции алюминиевого радиатора. Мощность секции алюминиевого радиатора

Многие люди отмечают, что в формулу расчета количества секций можно подставлять ту мощность секции радиатора отопления, которую производитель указал в технической документации. Эта идея является правильной в том случае, когда в отопительной системе циркулирует теплоноситель с температурой 100 °С, и он охлаждается до 80 °С. Дело в том, что производители указывают теплоотдачу батареи при условии ΔТ = 70 °С. Этот показатель они рассчитали, исходя из формулы:

• где t1 представляет температуру теплоносителя на входе,
• t2 является температурой теплоносителя на выходе,
• t3 представляет собой температуру помещения дома.

ΔТ = 70 °С только тогда, когда теплоноситель имеет вышеуказанные уровни температуры и t3 = 20 °С.

Такой теплоноситель практически никогда не циркулирует в индивидуальных системах отопления. Также он является редкостью и для центральных отопительных систем. Поэтому всегда следует узнавать правильную мощность секции алюминиевого радиатора. Для этого нужно рассчитать ΔТ, используя показатели своей системы отопления.

После чего берут специальную табличку, в которой производитель указал теплоотдачу радиатора при различных ΔТ, и ищут полученный показатель. Возле него находится корректирующий коэффициент. Например, для ΔТ = 50 ° С он составляет 0,65. Эту цифру умножают на мощность секции радиатора. Далее полученный результат можно подставлять в указанную в самом начале формулу.
