Мощность радиатора любого типа принято выражать в мощности одной секции, если батарея составляется из них, либо отдельным совокупным значением в случае с пластинчатыми радиаторами. Чугунные радиаторы комплектуются из отдельных секций. Одна секция имеет мощность около 0.15 кВт (150 Вт). Это значение может незначительно варьироваться в зависимости от геометрии литья секции. Мощность отдельной секции прямо пропорциональна площади ее поверхности. Для типовых изделий из чугуна значение площади одинаково. Но в настоящее время представлено множество новых моделей чугунных радиаторов, которые имеют разную форму и, соответственно, площадь.
Схема монтажа чугунных радиаторов отопления.
Классические изделия из чугунного литья выделяют 150 Вт тепловой мощности при следующих условиях. Температура в помещении должна отличаться от температуры теплоносителя на 50 градусов Цельсия. Например, если в комнате 20 градусов, то температура теплоносителя равняется 70 градусам. При соблюдении этой разницы температур мощность секции будет равна заявленной. Иногда заявленную мощность указывают при разнице температур 70 градусов. Это не будет корректным значение, так как далеко не всегда температура теплоносителя позволяет добиться этой разницы. Батарея с одной и той же настоящей мощностью может иметь разные значения в паспорте из-за условной разницы температур. В результате можно ошибиться при расчете количества секций. Теплоотдача должна быть рассчитана в соответствии с особенностями помещения. Количество окон, количество дверей, угловое расположение оказывают прямое влияние на то, какая требуется теплоотдача.
В среднем 1 обычная комната, которая имеет площадь около 15 кв.м, потребует 10 чугунных секций для комплектации батарей. Каждое дополнительное окно потребует 1 или 2 дополнительных секции батарей. Конкретно это зависит от применяемых стеклопакетов в конструкции окна. Если площадь помещений более 20 кв.м, то лучше установить две батареи с нужной суммарной мощностью.
При расчете параметров отопления следует знать, что чугунные радиаторы выделяют около 80% тепла конвективным путем и 20% посредством инфракрасного излучения. Поэтому месторасположение батареи должно выбираться рядом с окном или под ним, в результате теплоотдача улучшится из-за повышенной циркуляции воздуха в этих местах.
Схема подключения чугунных радиаторов отопления.
При выборе типа батарей часто отдают предпочтение тем или иным моделям, отталкиваясь лишь от указанной мощности секции. Это не всегда правильно. Более слабая теплоотдача, по сравнению с алюминиевыми изделиями, нивелируется длительным сроком службы и надежностью чугунных радиаторов. Теплоотдача биметаллических батарей практически такая же, но они подвержены коррозии значительно сильнее, чем чугунные.
Часто приходится слышать о том, что чугунный радиатор имеет больший внутренний объем по сравнению с другими типами и в результате приходится потреблять большее количество энергии для отопления в частных домах. Это неверно. Объем 1 радиатора из чугуна #8212 около 4 литров. Конечно, это превышает значение объема у изделий из других материалов. Но чем больше нагрето воды, тем больше будет отдано тепла, то есть система отопления, состоящая из чугунных радиаторов, имеет большой объем и потребует больше тепловой энергии для ее нагрева, но отдавать тепло в помещение тоже будет долго. 1 нагретая батарея выделит определенное число кВт по мере остывания воды. Недостаток только в том, что такая система инертная и достаточно тяжело точно регулировать температуру в помещении, так как процесс разогрева и остывания удлиняется. В квартирах с централизованным отоплением этот недостаток отсутствует по причине изношенности котельных и теплосетей, что в результате не позволяет приготавливать теплоноситель нужной температуры. Площадь помещения можно с успехом обогревать с некоторой заданной точностью, используя термостатный кран.
Кпд чугунной батареи. Реальная теплоотдача секции радиатора
Как уже указывалось, мощность (теплоотдача) радиаторов обязательно указывается в их техническом паспорте. Но почему же спустя несколько недель после установки отопительной системы (а то и раньше) вдруг оказывается, что вроде бы и котёл греет как надо, и батареи установлены по всем правилам, а в доме холодно? Причин снижения реальной теплоотдачи радиаторов может быть несколько.
Чугунный радиатор Viadrus (Чехия)
Приведем показатели поверхности нагрева и заявленной теплоотдачи для наиболее распространённых моделей чугунных радиаторов. Эти цифры в дальнейшем понадобятся нам для примеров расчёта реальной мощности секции радиатора.
Как уже сказано, при использовании таких радиаторов для средне-, низкотемпературных систем отопления (например, 55/45 или 70/55) теплоотдача чугунного радиатора отопления будет меньше заявленного в паспорте. Поэтому чтобы не ошибиться с количеством секций, его фактическую мощность нужно пересчитывать по формуле:
Q = K х F х ∆ t
где:
К — коэффициент теплопередачи;
F — площадь поверхности нагрева;
при этом
tвх– температура входящей в радиатор воды,
tвых– температура воды на выходе из радиатора;
tвн.- средняя температура воздуха в помещении.
При температуре входящего теплоносителя 90 гр., выходящего 70 гр., а температуры в комнате 20 гр.
∆ t = 0,5 х (90 + 70) – 20 = 60
Коэффициент К для наиболее распространённых чугунных радиаторов можно посмотреть здесь:
Даже реальная теплоотдача одной секции среднего чугунного радиатора с площадью 0,299 кв. м (М-140-АО) при температуре входящей воды 90 гр., а выходящей — 70 гр будет отличаться от заявленной. Это происходит из-за теплопотерь в подводящих трубах, и по другим причинам (например, сниженный напор), предусмотреть которые в лабораторных условиях невозможно.
Итак, теплоотдача секции площадью 0,299 кв. м. при температуре 90/70 составит:
- 7 х 0,299 х 60 = 125,58 Вт
Учитывая, что теплоотдача всегда указывается с некоторым запасом, умножим эту цифру на 1,3 (этот коэффициент используется для большинства чугунных радиаторов) и получаем: 125,58 х 1,3 = 163, 254 Вт – в сравнении с заявленной 175 Вт.
Еще больше будет разницы в цифрах, если входящая в радиатор вода не нагревается выше 70 град. (а выходящий теплоноситель, соответственно, остывает до 60-50 град.), поэтому перед тем как покупать новые радиаторы, желательно узнать реальные тепловые параметры своей отопительной системы.
Как сэкономить на отоплении?
Первое правило разумной экономии – это запомнить, на чём экономить нив коем случае нельзя! Радиаторы всегда нужно брать с запасом, ведь снизить температуру в помещении можно с помощью уменьшения температуры воды в системе или с помощью запорных кранов. А вот если реальная теплоотдача окажется ниже заявленной производителем – в комнатах будет в лучшем случае прохладно. Кстати, неплохие по большинству параметров чугунные радиаторы Коннер в условиях реальной эксплуатации имеют теплоотдачу процентов на 20-25 ниже, чем указано в паспорте

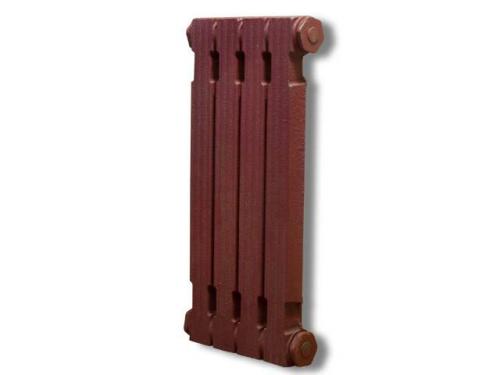

Радиатор 1К60П-500 (Минск)
Как уже указывалось, теплоотдача может отличаться от заявленной и из-за того, что температура воды в отопительной системе гораздо ниже «стандартной», то есть той, при которой проводились заводские испытания, так как заявленная мощность излучения достижима лишь при лабораторных условиях. Представьте себе, что секция радиатора МС-140 (указана мощность 160 Вт) при температуре воды 60/50 град. (а больше «котёл не тянет»!) будет выдавать мощность не более 50 Вт. И если вы поверили техническому паспорту и решили поставить 5 отопительных секций, то вместо 800 Вт (160 х 5) вы получите всего 250.
Однако предусмотреть эту ситуацию и даже воспользоваться ею вполне возможно! Исходя из расчётов, приведённых выше, чем ниже ∆ t (то есть температура воды-теплоносителя), тем тем большей должна быть излучающая поверхность радиатора. Так при ∆ t 60 для излучения 1 кВт достаточно радиатора высотой 0,5 м х 0,520 м, а при ∆ t 30 — 0,5 м х 1,32 м.

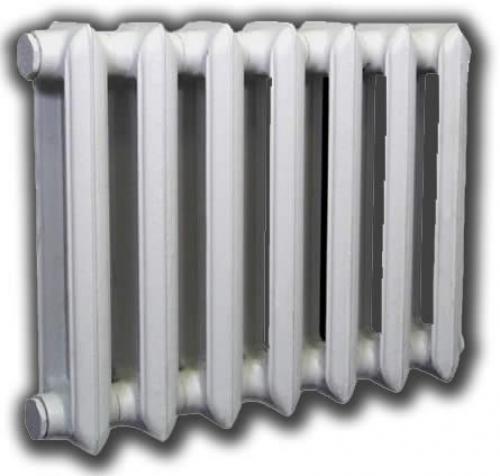

«Традиционный» чугунный радиатор МС-140М2
Однако именно за счёт низкой температуры носителя и увеличения излучающей площади радиатора или количества секций можно снизить расходы на отопление.
Сколько литров воды в одной секции алюминиевой батареи. Сколько воды в чугунной батарее
Расчет объема воды в одной секции алюминиевого радиатора
В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью. Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.
Параметры алюминиевых радиаторов
Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:
- Уровень теплоотдачи одной секции, так как от него зависит:
- Во-первых, сколько элементов потребуется для обогрева одной комнаты.
- Во-вторых, насколько тепло будет в комнате благодаря радиатору.
- В-третьих, каким станет микроклимат в помещении.
- Устойчивость к гидроударам и рабочее давление алюминиевого радиатора .
- Стоимость готового изделия.
Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.
Если батарея была сделана методом литья, то такой цельносварный секционный элемент обладает высокой прочностью и устойчивостью к перепадам давления. Подобное изделие стоит несколько дороже, и по цене можно понять, произведено оно на отечественных мощностях или импортное. Как правило, вторые дороже, но и процент брака у них крайне низкий.
Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.
Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.
Узнайте полезную информацию об алюминиевых батареях на нашем сайте:
Виды теплоносителей
Как правило, вопрос о том, какой теплоноситель используется в централизованной системе отопления, не задается, так как там всегда по теплопроводу течет вода. Другое дело автономный обогрев, где можно выбрать оптимальный вариант для конкретного дома с учетом климата региона, где он построен.
- Антифриз для отопительных систем уже много лет применяется для обогрева загородных домов и прекрасно проявил себя. Его лучшие качества (способность не замерзать при температуре до -70 градусов) особенно хороши в зданиях, где нет постоянного проживания людей. Дачники могут закрыть дом, приезжать несколько раз месяц, чтобы прогревать его, и не переживать, что с их отопительной системой что-то случится.
- Спиртсодержащие теплоносители имеют сходные с антифризом свойства, только способны не замерзать при -30 градусах. Их использование не желательно в жилых домах, так как подобные жидкости содержат в составе этиловый спирт, который не только легко воспламеняется, но и опасен для человека.
- Вода в автономных системах обогрева хороша исключительно там, где алюминиевые радиаторы находятся под присмотром, то есть люди постоянно проживают в квартире или частном доме. У нее есть один показатель, который не «нравится» алюминию – способность вызывать у металлов коррозию . Если производится слив носителя из системы на летний период, то к началу нового сезона батареи могут дать течь из-за коррозии, «съевшей» металл. Жильцам следует оставлять теплоноситель в системе, чтобы этого не произошло.
