Как снять секцию с алюминиевого радиатора. Разборка биметаллических и алюминиевых секционных изделий
Чтобы отсоединить радиатор от системы и снять его с места крепления, необходимо выполнить следующее:
- Остановить циркуляцию воды и сбросить давление.
- Если батарея отопления горячая, нужно подождать пока она остынет, а затем отсоединить от системы. Для этого нужно открутить соединительные муфты на входе и выходе.
- Отодвинуть муфту от радиатора по трубе снять устройство с кронштейнов.
- Слить оставшуюся воду и положить изделие на место разборки лицевой стороной вверх.
- Вытянуть и сразу промыть фильтр, чтобы загрязнения на нем не засохли.
Разборка биметаллических и алюминиевых секционных изделий
На следующем этапе радиатор разбирается на отдельные секции. Чтобы избежать повреждений во время работы, необходимо разобраться в какую сторону нужно крутить ниппель-гайку. Этот элемент представляет собой кольцеобразную гайку с внешней резьбой и пазами внутри с обеих сторон. При этом на одной гайке есть и правая и левая резьба. Если ее откручивать, то соседние секции батареи будут равномерно раздвигаться, а при закручивании – стягиваться.

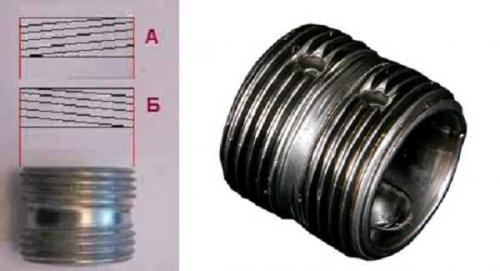

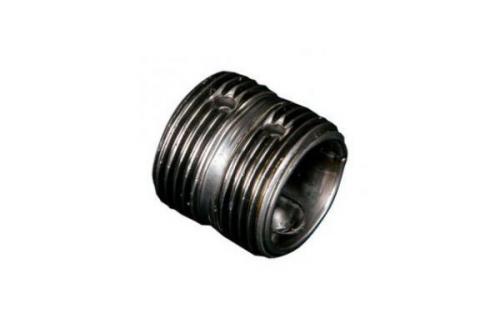

Ниппель-гайка
Обычно производители делают отметки на лицевой стороне заглушек и футорок, которые обозначают направления резьбы. Отметка «D» обозначает правостороннюю резьбу, «S» – левостороннюю. Для точного определения направления движения, рекомендуется взять свободную ниппель-гайку и попробовать наживить ее на резьбу в радиаторе. Определившись, в какую сторону она закручивается, станет понятно, куда вращать ключ, чтобы разъединить секции.
Важно! Если ниппель-гайку крутить не в ту сторону, можно легко сорвать резьбу и на ней и на батарее отопления.

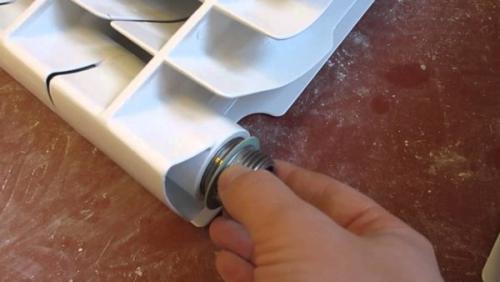

Установка ниппель-гайки
Определившись с направлением резьбы, вставьте ниппельный ключ в радиатор и продвиньте к нужной гайке. Сделать это помогут насечки на инструменте. Когда он будет находиться в пазах, вставьте в отверстие с другой его стороны рычаг. Чтобы сдвинуть гайку с места потребуется приложить усилие. Позовите помощника, чтобы он зафиксировал радиатор на одном месте.
Ремонт биметаллических радиаторов

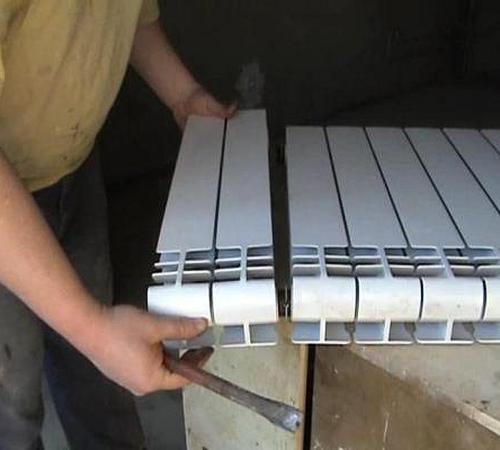

Когда гайка продвинется на половину оборота, переходите на другую сторону, чтобы открутить вторую, и выполните такие же действия. Убедившись, что обе гайки вращаются без прикладывания большой физической силы, постепенно откручивайте то одну, то другую сторону, продвигаясь на 5-7 мм.

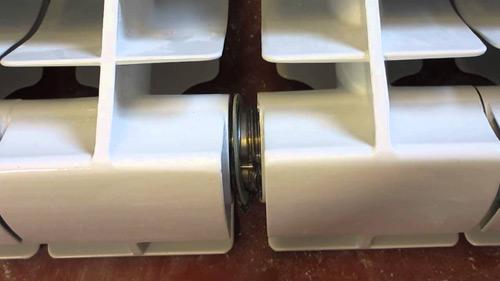

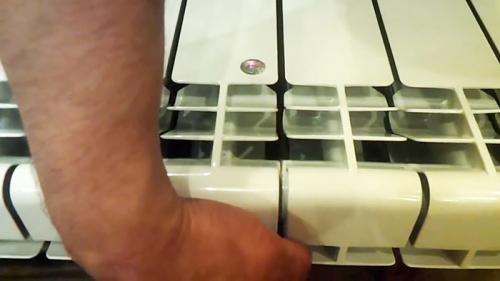

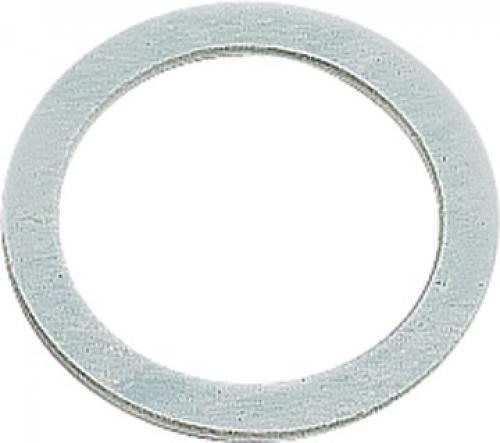

Прокладка между секциями радиатора
После разъединения заберите металлические прокладки, которые были между секциями. Если они находятся в хорошем состоянии, то их можно будет установить назад при сборке, если в плохом, то используйте их в качестве образца для покупки новых. Силиконовые прокладки нужно менять обязательно.
Ключ для разборки алюминиевых радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками
На практике за долгие годы эксплуатации таких изделий детали креплений под воздействием множества циклов нагрева/охлаждения и в результате реакций с теплоносителем «прикипают» к радиатору и друг к другу, поэтому снимать секции чугунных радиаторов целесообразно только с целью их замены или полного.
Особенности инструмента
Несмотря на многообразие моделей отопительных устройств, все они устроены по схожему принципу. Отдельные секции радиаторов крепятся между собой специальными ниппель-гайками со встречной резьбой.
При этом крепеж расположен глубоко внутри секции, а раскручивание гаек требует значительных физических усилий.

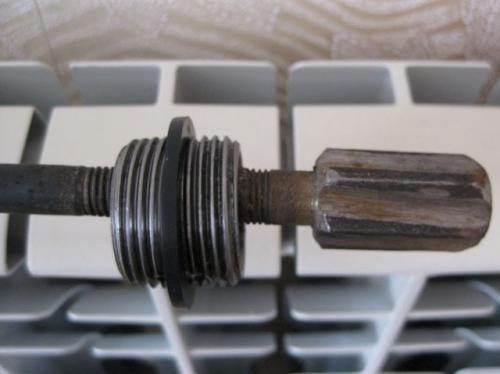

Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с «лопаткой» правильных размеров на рабочем конце.
Классификация
По способу изготовления ключи для радиаторов отопления можно разделить на самодельные и изготавливаемые промышленным способом. Промышленные инструменты часто имеют на себе насечки, соответствующие стандартной длине секции и позволяющие легко осуществлять монтажные работы.

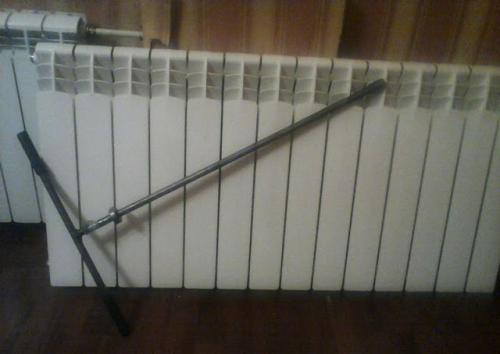

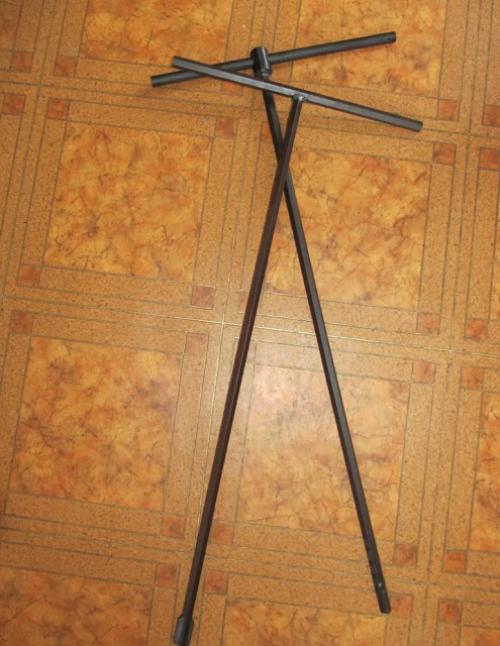

По форме различают прямые и Т-образные ключи. К нерабочему концу Т-образного инструмента присоединен отрезок металлического прута, который используется как рукоятка при вращении ключа. Прямые ключи на нерабочем конце имеют «петельку», применяемую для вставления металлического прута, позволяющего создать рычаг.
По виду радиаторов, для которых возможно применение ключа, они подразделяются на:
- Используемые для современных радиаторов;
- Используемые только для старых чугунных моделей;
- Комбинированные (для монтажа ниппелей всех существующих на сегодня типоразмеров).

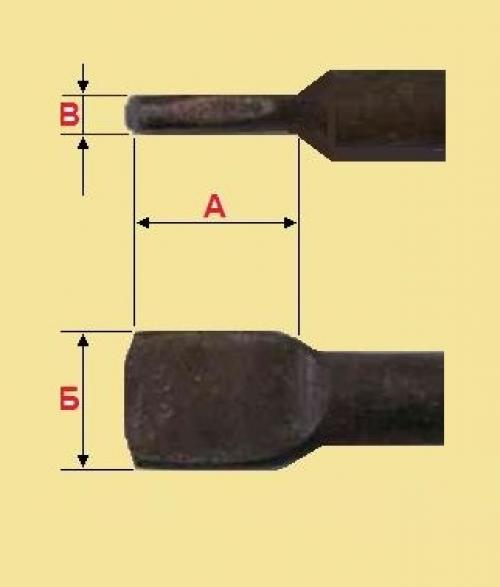

Различия по размеру рабочей части
Главным различием между ключами для разных типов радиаторов являются размеры рабочей части. «Лопатка» ключей, применяемых для современных отопительных устройств, рассчитана на ниппели с внутренним диаметром 25 мм и размером резьбы 1 дюйм, поэтому ее длина должна составлять не менее 30 мм, ширина – 23 мм, а толщина – 6 мм.
«Лопатка» для ключа, применяемого для чугунных батарей, рассчитана на ниппели с резьбой в 5/4 дюйма, поэтому должна иметь длину от 30 мм, ширину 25 мм и толщину 8 мм. Комбинированные ключи обычно устанавливаются в «трещотку». Они имеют ступенчатую рабочую часть с несколькими стандартными размерами, например, 3/8, 1/2, 3/4, 1 и 5/4 дюйма, расположенными в форме «елочки». Такие ключи производятся только промышленным способом.
Как сделать самостоятельно

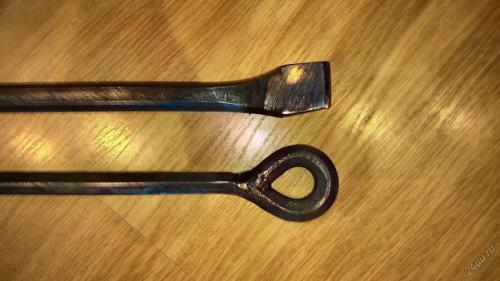

Чтобы сделать радиаторный ключ своими руками, сначала нужно найти подходящий отрезок металлической арматуры. Размер отрезка следует подбирать так, чтобы длина готового ключа составляла не менее половины длины радиатора, с которым предполагается работать, плюс 30 см (для демонтажа 7-секционных алюминиевых/биметаллических радиаторов достаточно ключа длиной 69 см).
Для изготовления инструмента понадобятся автоген, молот и наковальня. Предполагаемый рабочий конец заготовки нужно нагреть до белого каления. После этого на наковальне с помощью молота куют «лопатку». Операцию следует повторять несколько раз до формирования рабочей части нужных размеров. Доводку можно осуществлять с помощью болгарки или шлиф-машины.
Полезно при доводке иметь пример используемого в радиаторе ниппеля, «примеряя» к нему изготавливаемый инструмент.
Чтобы сделать Т-образный ключ, достаточно приварить перпендикулярно к противоположному от рабочего концу пруток длиной от 20 см. Для самостоятельного изготовления ключа с «петелькой» нужно взять чуть более длинную заготовку и, нагрев автогеном, изогнуть ее с помощью клещей. Не забывайте приварить изогнутый край.
ВидеоВ сюжете - Пошаговая инструкция скручивания и раскручивания алюминиевого радиатора автономного отопления состоящей из нескольких секций
В сюжете - Делаемсвоими руками
В сюжете - Как выковать ключ для батарей-радиаторов
В сюжете - Как сделать ключ для разборки радиаторов отопления
Советы по применению
Учтите, что демонтаж секций современных радиаторов требует меньше усилий, чем работа с их чугунными аналогами. Если крепления чугунных радиаторов слишком сильно «прикипели», перед демонтажем стоит разогреть их паяльной лампой. Также помните, что уже изготовленный ключ всегда можно довести «по месту» с помощью болгарки.
Замена секции алюминиевого радиатора. Как разобрать алюминиевый радиатор отопления своими руками
Отключение подачи теплоносителя
Перейдем к практике.
Прежде, чем снимать радиатор, нужно отключить отопление и слить воду. Как это сделать?
Я разберу отключение отопления в квартире многоквартирного дома. Для автономных систем отопления трудно дать какие-то общие рекомендации из-за их индивидуальности.
Самый простой сценарий — отключение воды установленными на подводках вентилями, шаровыми кранами или дросселями. Достаточно перекрыть запорную арматуру на обеих подводках — и можно разбирать соединения на радиаторных пробках, предварительно подставив под них таз или другую емкость для слива воды.
Между подводками с отсекающими вентилями обязательно должна быть смонтирована перемычка. Без нее перекрытый дроссель или кран остановит циркуляцию во всем стояке. Очень скоро к вам придут соседи и станут вслух подвергать сомнению ваши высокие моральные качества.
Правильное подключение: отсекающие шаровые краны на подводках и перемычка между ними.
Если подводки лишены запорной арматуры, придется искать и сбрасывать стояк. Здесь стоит сделать небольшое лирическое отступление.
В многоквартирных домах со стоячной разводкой используются две схемы расположения розливов:
Верхний розлив подразумевает вынесенную на чердак подачу. Стояки соединяют ее с расположенным в подвале или подполе обратным розливом. Каждый стояк функционирует независимо от остальных и отключается в двух точках — внизу и вверху;
Пара схем отопления с верхним розливом.
В доме с нижним розливом разводка подачи и обратки выполнена в техническом подвале. Стояки попеременно подключаются к обоим розливам и попарно соединяются перемычками на верхнем этаже дома. Соответственно, отключать придется два стояка — подающий и обратный.
Чтобы определить тип разводки, загляните в подвал. Если по периметру дома проложены две горизонтальных трубы в теплоизоляции — у вас нижний розлив, одна — верхний.
Нижний розлив: по периметру дома проложены и обратка, и подача.
Для начала найдите свой стояк. В подвале легче всего ориентироваться по лестничным маршам между входом и площадкой первого этажа, на чердаке — по окнам квартир. Дальнейшие действия зависят от типа розлива.
Верхний розлив
В случае верхнего розлива порядок действий по отключению будет таким:
- Перекройте вентиль на чердаке. Заглушку не выкручивайте;
Отвод стояка от розлива подачи на чердаке выглядит примерно так.
- Перекройте вентиль в подвале;
Стояк и розлив обратки в подвале.
- Выверните заглушку на один-два оборота и дождитесь падения напора струи воды, бьющей по резьбе. Так вы убедитесь с полной исправности запорной арматуры;
- Выверните заглушку полностью. Зависшая в стояке вода выльется после того, как вы вскроете подводку к радиатору.
Нижний розлив
Вот инструкция по отключению своими руками стояка отопления в доме с нижним розливом:
- Перекройте свой стояк и два соседних с ним;
- Выверните заглушку на один-два оборота;
Если вместо заглушки на стояке стоит сбросник, задача сильно упростится.
- Поочередно приоткройте вентиля на соседних стояках. Так вы выявите стояк, связанный с вашим;
- Полностью откройте ненужный вам вентиль. Парный вашему стояк перекройте;
- Выверните заглушки на своем и связанном с ним стояках.
А можно всех посмотреть
Почему мы говорим о разных способах демонтажа радиаторов?
Чем различаются способы их подключения?
- Используемыми фитингами. Традиционно для монтажа чугунных радиаторов советского образца использовалась связка из сгона (патрубка с длинной резьбой) и контргайки, сейчас батареи чаще подключают американками — быстроразборными фитингами с накидными гайками;
На фото — подключение алюминиевого секционного радиатора американкой.
Подключение на сгонах.
Расположением подводок относительно радиатора. Подключение может быть односторонним и двухсторонним
Это важно при монтаже на сгоны: одна из проходных радиаторных пробок будет иметь левую резьбу.
Особый случай
- В многих домах 80-90х годов постройки в качестве отопительных приборов используются конвекторы. Конвектор представляет собой змеевик из стальной трубы того же диаметра, что и стояк, с увеличивающим теплоотдачу оребрением. Типичный способ соединения конвектора и стальной подводки — стыковый сварной шов.
Как снять секцию с чугунной батареи. Подготовка к разбору чугунной батареи
Разобрать чугунную батарею проще за пределами жилья. Идеальным вариантом считается открытое пространство со свежим воздухом, так как во время разборки вероятнее всего будет применено нагревание конструкции. Батарею нужно положить на деревянный трап или бруски, после чего промыть стягивающие узлы жидкостью. Можно попытаться провести разборку аккуратно, но если гайки не поддаются добровольной раскрутке, тогда следует выполнить такие манипуляции:
- Накалить соединяющие узлы конструкции. Разобрать чугунное оборудование можно с помощью горелки или паяльной лампы. Нагрев должен проходить по всему периметру соединяющего узла. Когда гайка накалиться, можно пробовать срывать элемент. В случае неудачи провести повторный нагрев батареи. Как правило, во время работы с раскаленными деталями необходимо пользоваться индивидуальными средствами защиты. Это очки, капроновые перчатки и плотная одежда.
- Разрезать стыки соединительных элементов. Чтобы разобрать чугунную батарею без ключа, достаточно использовать болгарку. Во время обрезки необходимо плавно перемещать режущий инструмент по всей оси стыка. Благодаря этому на батарее не появятся сколы, трещины или забои. Конечно, применение ножовки также поможет разрезать металл, однако, на данную процедуру уйдет больше времени.
- Разобрать деформированный сектор. Если нет возможности нагрева или распила, можно использовать тяжелую кувалду для разбора неподдающихся узлов. Чугун – металл хрупкий, поэтому стоит начинать с середины, после чего получится быстро разбить чугунные батареи. Однако такой вариант опасен тем, что в результате можно повредить функционирующие секции.

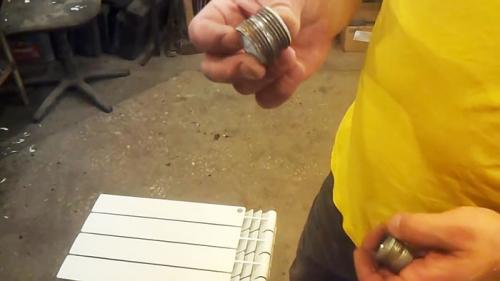

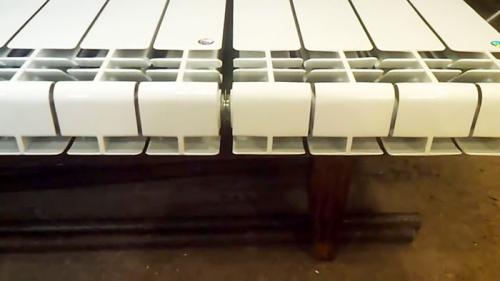

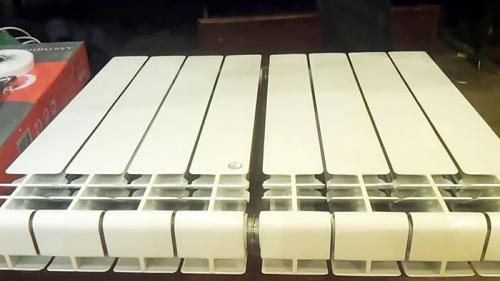

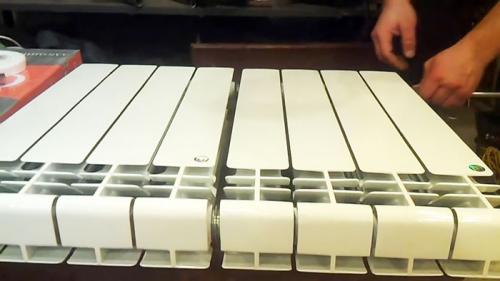

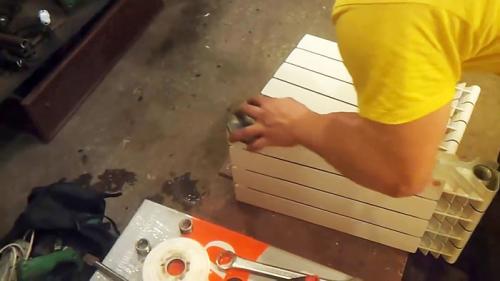

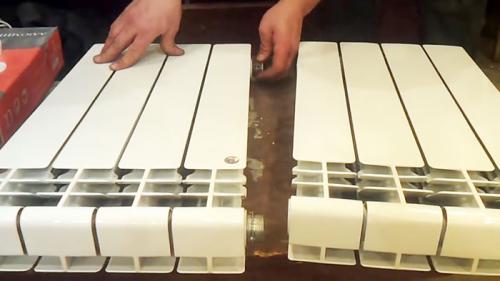

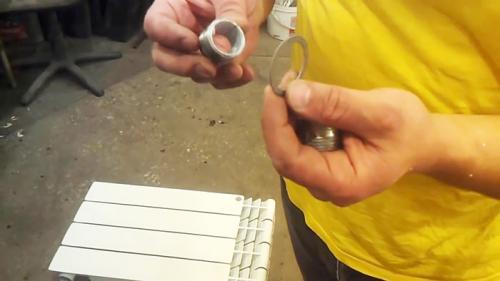

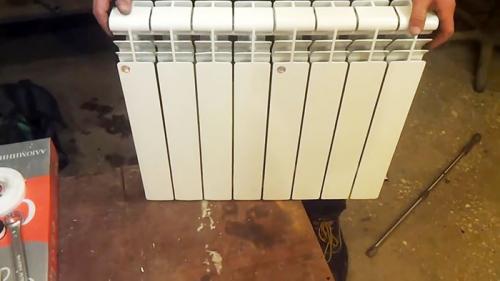

Как соединить секции алюминиевых батарей. Процесс сборки секций радиаторов
В первую очередь, подготавливаем скручиваемые поверхности секций. Для этого с их торцов удаляем краску: вначале соскребаем ножом, затем слегка обрабатываем вручную шлифовальным диском.
Не откручивается секция радиатора. Разборка алюминиевого и биметаллического радиатора
Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.
В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.
Это — основной инструмент, который используют при сборке/разборке радиаторов отопления
На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.
Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.
Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

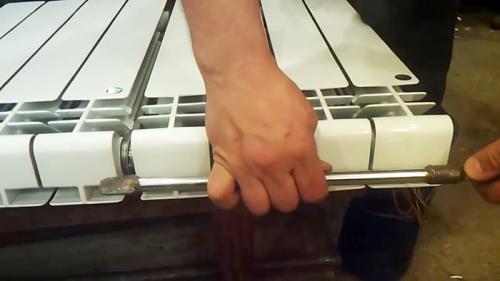

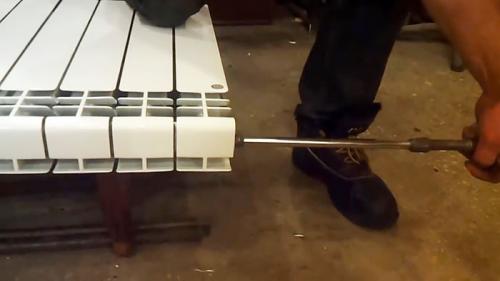

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.
Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.
